Semen, интересно... похоже просто напутал с распайкой ЛПТ .. половина правильно , половина нет...
хотя возиожен косяк с прогой , :D я такого еще не встречал :super:

[Semen offline]

Ну с распайкой я ничего не напутал это точно
Я пробовал с одной распайкой с ModLabs.net в прогах LCD Control и Kontoler - всё нормально, и со второй и из проги LCDHype 0.40/0.41
Кто пользуется MT-12232A-2YLG с прогой LCDHype под XP? - откликнитесь и дайте мне пожалуйста вашу распайку
И ещё вот чего я не понимаю: почему пин R/W (чтение/запись, 6 выход LCD) в распайке показанной LCDHype идёт к земле confused (как там написано: RW --> pin 18-25 ground)

[scooby-do offline]

semen
Я тоже спаял этот дисплей, была такаяже трбла.

В папке с драйвером для контроллера есть файл config.ini
напиши вот так
[WIRING]
A0_PIN=17
C1_PIN=16
C2_PIN=14
LD_PIN=1
они перепутали
После этого у меня почти все зараблотало.

Вопрос вот в чем, этот дисплей почемуто плохо работает со шрифтами. Он их растягивает, и соответственно они не помещаются в экран.
Графика отображается вроде правильно. за исключением того что 64 столбец сьедается, тоесть 1,2,3...60,61,62,63,65...122, работают какбы все 122 столбца но в середине изображение сьедается.
Semen скажи плз и тебя такой проблемы нет.

[Semen offline]

:super: даааааааааааааааааа спасибо всем!!!!! :super: :beer:
но однако появилась такая же проблема как у тебя scooby-do. confused
надо будет пожаловаться на сайте разработчика, а в случае отказа искать лаги самому - в WinHexe открою попробую драйвер и посмотрю чо там про него пишут или раскомпилировать его можно в чо нить

[scooby-do offline]

semen плагин к винампу лежит в папке staff

Так надо будет стучатся на форум лсдхуп
C драйвером проблема всетаки.

[ivanko offline]

Semen,

И ещё вот чего я не понимаю: почему пин R/W (чтение/запись, 6 выход LCD) в распайке показанной LCDHype идёт к земле (как там написано: RW --> pin 18-25 ground)

все верно. Земля нужна, чтобы установить бит записи/чтения(R/W) только в запись, тк считывать ничего не надо.

[WIRING]
A0_PIN=17
C1_PIN=16
C2_PIN=14
LD_PIN=1

правильно!

Вопрос вот в чем, этот дисплей почемуто плохо работает со шрифтами. Он их растягивает, и соответственно они не помещаются в экран.
Графика отображается вроде правильно. за исключением того что 64 столбец сьедается, тоесть 1,2,3...60,61,62,63,65...122, работают какбы все 122 столбца но в середине изображение сьедается.

учился подцеплять ЖКИ асолютно на таких же проблемах.
Решение следующее: между выводом "+" питания и соответствующим контактом на ЖКИ впаять резистор R=50..300 Ом. У меня 150 Ом - помогло.
Исчезли "толстенькие" шрифты, сдвигание всего изображения вправо-влево.
Вопрос по софту к LCD.

Винамповские файлы могут иметь очень длинные имена. Чтобы их просматривать, можно поставить что-то типа режима бегущей строки. Так вот вопрос: какое максимальное количество символов можно вставить в эту бегущую строку? Кому не влом, сделайте одолжение - поэксперементируйте.

Попробуй вот так:
#Header
#EndHeader
#GfxMode
%Common.SetPriority(100)
%Graph.Rect(0,0,121,31,1,0)
%WinAmp.SpecAnalyzer(FFT,PeakedBars,40,22,50,10,0.6,2,1,0,9)
%Graph.Font('Courier New',8,1)
%WinAmp.Filename()
%Param.EnableScrolling(Horizontal,Ticker,1,122,0)
#EndGfxMode

А какой плагин для винапа пашет с распайкой от LCDHype?
скачал я винаповского сайта штук 10 плагинов - ни один не прёт

Выше сказали, что плагин для Винампа лежит в папке
\Program Files\LCDHype\stuff\winamp
Из нее все содержимое скопировать в
\Program Files\Winamp\Plugins
Сначала запустить Винамп, затем выбрать и запустить визуализацию vis_waspec. Далее запускаем LCDHype и наслаждаемся!
Фууф даже устал!

[scooby-do offline]

ivanko,
цитата
учился подцеплять ЖКИ асолютно на таких же проблемах.
Решение следующее: между выводом "+" питания и соответствующим контактом на ЖКИ впаять резистор R=50..300 Ом. У меня 150 Ом - помогло.
Исчезли "толстенькие" шрифты, сдвигание всего изображения вправо-влево.
конец цитаты

Раскажи поподробнее между плюсом и чем впаивать разистор(каким контактом ЖКИ)?. и если не секрет то почему происходят эти гребаные сдвиги.?

[ivanko offline]

scooby-do, у меня ЖКИ МТ-12232С-2FLA.
Резистор я впаял между питающим положительным проводом и контактом ЖКИ №14.
Дело в том, что логические уровни контроллера ЖКИ четко привязаны к питающему U. НО тк питание все делают от БП ПК, А СИГНАЛ идет с LPT вот именно здесь то и происходит различие.
Должно быть так:

логическая единица - "1" = 3,2 .. 6 Вольт.
логический ноль - "0" = 0 .. 1,2 Вольта.

Видимо не укладываются нолики и единички в эти диапазоны, поэтому я советую поставить резистор, чтобы уменьшить Uпит.

Это лично мое мнение, у меня нет глубоких знаний по подобным вопросам. Я разбирался по даташиту.

[scooby-do offline]

Semen, Контрол была проблема, там пол экрана сьежало на пиксель вниз. ЛСД ХУП рулит.
ivanko, я почемута в глубине догадывался что это так, пойду пробовать. А то задолбало, весь экран скачет то в право то в лево. Вообще странно, ведь озу она и в африке озу, какого фига там адреса прыгают :frown:, мож регистры.

[ivanko offline]

Semen,

паял 150 Ом - невышло 250 Ом и 400 Ом

попробуй впаять переменник на 150 Ом и посмотри/покрути че получится.

ЛСД ХУП рулит

на самом деле РУЛЬНая прога! и не в ней дело, а в железе (но не в ЖКИ).

хоть на + хоть на минус

:D :D :D не имеет значения на какой провод подцепишь.

ни разу с такими проблемами не сталкивался.. , может помехи по питанию ??

вполне возможно.

Пробуйте, ребята, пробуйте разные варианты! Выхода не может не быть!

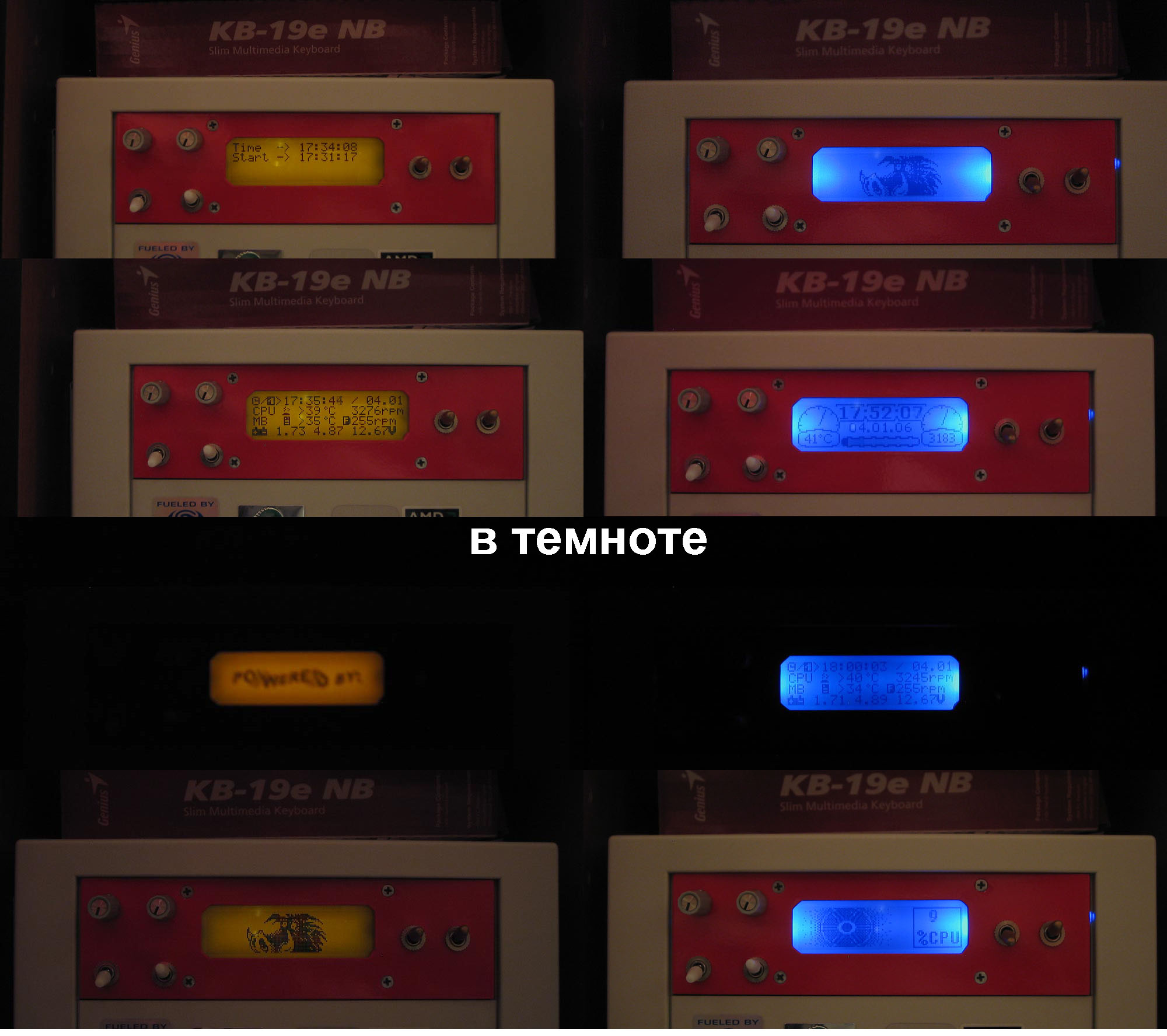

Вот, к примеру, моя статья:
http://xdollar.narod.ru/big_foto.jpg

... и фото устройства:
http://xdollar.narod.ru/article.rar

[Sblek offline]

не , я наверно никогда не пойму.... confused :dontknow:
ivanko, почти все класс но.... нафига надо было лепить эту фонарную пленку повех ?? и неужели так трудно было спрятать эти опятьжетаки фонарные шляпки болтов ?? да и ручки с выключателями гораздо лучше смотрелись бы на "родном" фоне а так.... ofigel

[scooby-do offline]

Блин это не помехи никакие, что на компьютере, что на ноутбуке одна фигня. Ставил переменный резистор, непомогает. это не уровни. дело стопудово в драйвере для экрана.настройки порта ssp esp ecp все одно и тоже. Короче я сессию сдал, могу и экраном позаниматся. На самом деле хочу востановить еще и экранчик эт a2628. Больно он мне нравится.
Может на МЕЛТ обратится? Кто сносно знает инлиш поговорите на форуме лсдхупа.
Сейчас экран у меня установлен в Кредл от КПК.

[Semen offline]

Махнёмся дислеями? :lol:
Я тут у моего другана прикупил рабочую Nokia 5110 за полтинник (так рабочая была но аккамулятор дохлый был) отрвал дисплей и запихал на переднюю панель в дырку под USB выходы, хотя как таковых у меня их там и не было :dontknow:
при этом я за одно перекрасил весь комп в чёнрный - выглядит понтово особенно с дисплеем от Nokia :super: жалко фотика нет :frown:
это самое - я чо думаю: вот у меня у обоих дисплеев сильно мерцает подсветка, особенно когда комп чо нить думает - может столбцы съедаются как раз из-за перепада напряжения, может стабилизатор сделать ему?-попробовать
тока блин на радиорынок в другой конец города ехать не охота из-за одной детали, и денег даже на него нет :ass:

[Semen offline]

ЗЫ а дисплейчик у тебя ivanko, симпатишный, надо его было брать
и без багов! :doc:

[scooby-do offline]

Все я понял.
логический ноль на ЛПТ не равен нулю вольтам. а у дисплея судя по даташиту логический ноль равен нулю вольтам, отсюда неточности. тоесть дисплей принимает ноль за единицу. Отсюда такая фигня случается.
еще логическая единица равна 0.8*U питания. Нужно поставить резисторы на шину данных.
Потом сдесь
http://emfl.nm.ru/menu/hard/constructio ... 12232a.GIF
на выход CT стоит резистор 20 кОм
отсюда вопрос, в даташите сказано что 13 пин не используется, а тут на схеме используется. Какже быть????
Semen, а че дисплей от 5110 работает.
