WG12232A-REI-V#A

[-ALS- offline]

белая хреновина - это и есть подсветка индикатора, и она БЕЛАЯ
с контрастом больше не воюй, пока не включишь ее

[-ALS- offline]

в конечном итоге, когда она загорится, должно получиться примерно следующее -

[-ALS- offline]

вместо резистора на 10 ом можно поставить тот самый диод, который я рисовал в своей схеме.

[BOJI4OK offline]

нармально сфоткать можешь дисплей в рабочем состоянии без вспышки и без бликов, а то не понятно
Помоему на первых фотках из за вспышки синивой отдаёт.
А подсветка у тебя светодиодная там видно под стиклянным дисплеем белая подложка. 13,7мм LED B/L

[ypypy offline]

BOJI4OK ,без вспышки не видно надписей на нем, он и правдо отдает синевой если выкрутить яркость полностью в одну сторону.

[ypypy offline]

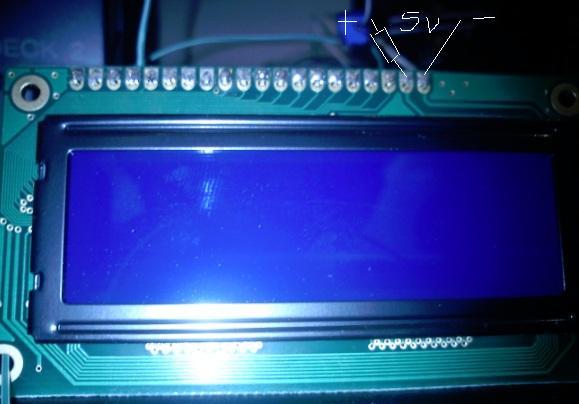

-ALS- кинул на последний контакт GND (от USB) Подсветка так и не засветила((( +5V на 19 пин он же Vee подаю через резистор сопротивления 10 Ом, 2Вт, диода у меня нету( завтра поеду за диодом

[-ALS- offline]

он точно на 10 ом ? или, может, 10 кОм ?
чудес ведь не бывает, если она в текущем состоянии не горит, то и диод ей не сильно поможет

[ypypy offline]

да точно 10 Ом, даже в чеке написано! Я не думаю что продавцы могли их перепутать?!

[Xakep.rus offline]

ypypy, питание подсветки, судя по фоткам и ДатаШиту у тебя сбоку...
Выводы "А" и "К" - это анод и катод светодиодов в подсветке...
Двадцать четвёртая страница даташита, упомянутого BOJI4OK.
От +5 Вольт через резистор 47 - 51 Ом к выводу отмеченому "А", вывод "К" на корпус.
Если будет ярко светить увеличивай номинал этого резистора, и возьми его на пол Ватта.
И всё обязательно получится;-)

[Xakep.rus offline]

[BOJI4OK offline]

ypypy, предыдущие нарисованные схемки не совсем правильные 9 контакт ЖК R/W должен сразу на землю идти LPT то есть на любой из 18 по 25 контакт (ни с чем другим не соединяется)

1 GND Общий вывод 0V
2 Vdd Напряжение питания 5V
3 V0 Контраст
4 A0 Адресный сигнал-выбор между передачей данных и команд управления
5 CS1 Разрешение обращений к модулю (а также строб данных)(1 кристалл)
6 CS2 Разрешение обращений к модулю (а также строб данных)(2 кристалл)
7-
8-
9 R/W Выбор режима чтения или записи
10 DB0 Шина данных (младший бит)
11DB1 Шина данных
12 DB2 Шина данных
13 DB3 Шина данных
14 DB4 Шина данных
15 DB5 Шина данных
16 DB6 Шина данных
17 DB7 Шина данных (Старший бит)
18 RES Сброс/Выбор типа интерфейса
19 +LED Питание подсветки/выход DC-DC преобразователя
20 -LED

Xakep.rus, если честно я уже в этом дисплее запутался :D
ну в роди описание на русском распиновки жк правильное, вроди так, хотя=)
А вот в схеме, по моему должен на контраст ещё резистор переменный присутствовать на 10-20КОм
Я наверное напортачил в схеме ну вроди как то так :shy:

[ypypy offline]

подключил я анадот и катод как советовал Xakep.rus и что вы думаете...
результат не заставил себя долго ждать, о чудо, при включении ПК, ЖКИ засветился красным цветом. ОГРОМНОЕ СПАСИБО ВСЕМ кто помагал подключить это чудо, ребята я ВАМ очен благодарен!!! При чем работает он при обоих схемах которые я чертил (с отрецательным напряжением и когда Vo и Vee подключены к подстроечному резистору) оставил последнее. По схеме которую нарисовал BOJI4OK в последним посте, ЖКИ не работает.

[ypypy offline]

В итоге вот что получилось:



Пойду теперь осваивать LCDHype, а то кроме как вывода текста и время работы мы больше ничего не умеем))

[-ALS- offline]

... таки красный. охренеть.
поздравляю.

[BOJI4OK offline]

Ты сбоку припаял провода для подсветки?
На первой фотке весь экран светится, а потом только буквы ты резистор на подсветку поставил или подстроечным так отрегулировал?
