Помогите! Я - блондинка

[Sebastian offline]

ins13, да, у меня паяльная станция Lukey 852D+. Под лупой было такое очучение, что паяю бревном. Пару часов за верстаком просидел, а устал так, как будто газель разгрузил.
Я кагбэ к тому, что самодельные схемы - это не тонко. Совсем не тонко :)

[ins13 offline]

ins13, да, у меня паяльная станция Lukey 852D+. Под лупой было такое очучение, что паяю бревном. Пару часов за верстаком просидел, а устал так, как будто газель разгрузил.
Я кагбэ к тому, что самодельные схемы - это не тонко. Совсем не тонко :)

что-то мне еще страшнее стало)))) своим огромным паяльником и неумелыми ручками))) особенно на фоне Вашей паяльной станции ::-D:


а я зато сделала пробничек травления. получилось :D

маркер edding 404, лимонная кислота, горячая вода, старая штуковина для зарядки телефона, винт и 15-20 минут времени))) не думала, что это так просто :shock:
маркер просто сцарапала ногтем)

BOJI4OK , огромное тебе спасибо за наводку про маркеры edding!!!! :D

а вопрос такой. пробничек конечно у меня получился. а какие тут могут быть подводные камни при таком травлении с маркером и лимонной кислотой? за чем следить и что учесть? плиз, посоветуйте. не хочется запороть уже настоящую схему

[Xakep.rus offline]

ins13,
Во первых: чистый текстолит, т.е. зачищенный шкуркой "нулёвкой" и обезжиренный (лучше ацетоном)
Во вторых: травить лучше раствором хлорного железа FeCl3*6H2O
В третьих: рисование маркером ограничивает разрешающую способность платы (ИМХО ЛУТ лучше)
А самое главное: Прямые Руки и Желание всем этим заниматься;-)

[ins13 offline]

о, спасибо!!)
тока вот третий пункт я не поняла совсем

[Xakep.rus offline]

Я кагбэ к тому, что самодельные схемы - это не тонко. Совсем не тонко :)

Гы:), пошутил?
С помощью утюга, принтера и свежего железа достигается толщина проводников и зазор междк ними до 0,2 мм (меньше не пробовал)...

[Xakep.rus offline]

о, спасибо!!)
тока вот третий пункт я не поняла совсем

ЛУТ = Лазерно-Утюжная-Технология :)

Описание:
http://ru.wikipedia.org/wiki/Лазерно-утюжная_технология
http://radiokot.ru/lab/hardwork/08/
http://easyelectronics.ru/izgotovlenie- ... -urok.html

[ins13 offline]

да нет))) что такое лут я поняла)) я вот это не поняла: "рисование маркером ограничивает разрешающую способность платы" а мне интересно)

[Xakep.rus offline]

Попробуй маркером нарисовать плату как на видео на этой странице ;-)
http://easyelectronics.ru/pajka-bezvyvo ... i-mlf.html

Маркер годится для небольших схем с достаточно крупными выводами...

[ins13 offline]

а, ясно)) да, что-то я ступила))))) понятно теперь
Спасибо!
и за ссылки тоже)) читаю

[Bubloid offline]

ins13, я тоже прикалываюсь травить платы электролитом, только не лимонной кислотой, а поваренная соль с медным купоросом 2 к 1 можно в принципе только соль, но с купоросом мне больше понравилось.
Есть несколько тонкостей в таком травлении, в ванночке сложно вытравить не сильно равномерную плату

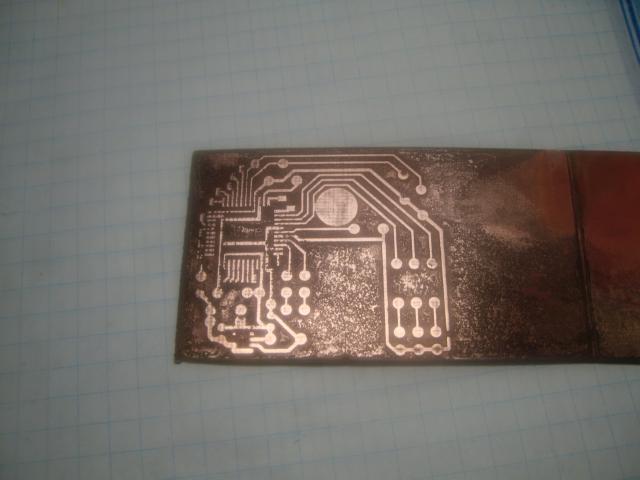

недавно у меня вот такое получилось :weep:

Дорожки под микросхему сожрались сильно, а часть фальги не стравилась, в связи с этим совет, не трави в ванночке, а лучше на крючёк из любого металла намотай ваты побольше подключай к "-" БП и смачивая ватку в электролите елозь по плате, такой лабуды как у меня не получится.. Мне было просто лень :D
Кстати я лично пользовался БП от компа, на 12в повесил, и вперёд, правда постоянно рабочий ток мониторил, что бы БП не спалить.
И кстати в этом способе всё же лучше ЛУТ или лак, маркер смоется :doc:
Удачи в экспириментах :beer:

[ins13 offline]

Bubloid , спасибо за советы))) буду пробовать



а у меня снова вопрос
скажите, пожалуйста, а в какой проге рисуются схемы? я Sprint-Layout 5.0 скачала. но там как-то не очень краисво у меня получилось. кружочки какие-то ребристые

и я так и не могу сама оценить, размеры кругов и полосок такие нормально или нет? все поле размером 5 на 6 см

[olenevod offline]

Bubloid, В медном купоросе с солью травится несколько медленнее, чем в хлорном железе, но зато вероятность перетравить меньше. По фотке видно, что либо поверхность меди была плохо обезжирена, либо плата как была положена в раствор, так и не трогалась. А этот раствор нужно периодически перемешивать. Я много лет травлю в купоросе, только травлю не в ванночке, а в высокой ёмкости (сейчас это упаковка от Несквика, жёлтая такая баночка http://datagor.ru/practice/diy-tech/137 ... telyu.html) . Плата подвешивается на нитке и висит в толще раствора. Так есть место куда падать шламу, который мешает травлению. А если в раствор подвести воздух от аквариумного компрессора (то трубочке через крышку), то вообще замечательно выходит. Скорость травления очень сильно зависит от температуры раствора, чем выше - тем лучше. Смывание маркера, кстати, не наблюдается.
ins13, в настройках лайота покопайся. Там и толщине линии настраивается, и размер кружочков.......Я считаю, это лучшая программка для печаток.

[ins13 offline]

ins13, в настройках лайота покопайся. Там и толщине линии настраивается, и размер кружочков.......Я считаю, это лучшая программка для печаток.

я очень даже старательно покопалась))) выбрала и шкалу и толщину и диаметр. просто я не знаю как должно быть правильно чтобы потом не было косяков

[olenevod offline]

Ну, толщина линии 0,3-0,5 и кружки 2,0-2,2/0,5-0,6 нормально будет.

[ins13 offline]

Спасибо! :)
