Создание аккумуляторного устройства

[Xakep.rus offline]

Схему я собирал из журнала Радио №12 за 1991год страница 28, статья называется "Автоматическое зарядное устройство аккумуляторной батареи".

Mag-Dark_Elf, чтобы долго не мучаться - вот эти три страницы:

[Mag-Dark_Elf offline]

Rom@L, Xakep.rus, Ого, вот спасибо вам парни, буду собирать пробовать.
Ещё раз огромное спасибо.

[BOJI4OK offline]

Зарядка для сотового (лягушка) прекращает зарядку при достижении напряжения на аккумуляторе 4.2-4.4 вольт (Li-ion, Li-pol аккумы мобилок). Топикстартер как я помню собирается заряжать 9 вольтовую батарею.
К тому же ток заряда, который вкачивала бы такая "лягушка" в аккумулятор, превышал бы емкость 9 вольтовой аккумуляторной батареи, рекомендуемый ток заряда которой 0.1 от ёмкости.
Схему я собирал из журнала Радио №12 за 1991год страница 28, статья называется "Автоматическое зарядное устройство аккумуляторной батареи". Ток заряда до 50мА (можно заряжать аккумы ёмкостью до 500mAh). Журнал при желании можно найти в инете в отсканированном виде.

Я не писал что нужна для сотового зарядку покупать я имел ввиду что типа (лягушки) есть и универсальные зарядки для батарей там вроде даже 2 режима зарядки и для разных типов батарей Ni-MH или Ni-Cd
500mAh это мало у нас уже давно такие не продают минимум 1500mAh

[vovich3 offline]

Мне ведь размер нужен маленький, что-бы в сумочке носить женской, а с АА или ААА большеват будет, мне кажется

А что мешает использовать компактные батарейные отсеки?
http://www.chipdip.ru/catalog/show/batt ... ments.aspx
Три "кроны" ну ни как не меньше чем один отсек.

[BOJI4OK offline]

Если кому интересно
Заказал Китайский на пробу аккумулятор с солнечной батарейкой (1350мАч) 9,43$
Есть и более мощные до 12А, соответственно и цена
Заряжается от компа от сети и от солнца.
С кучей переходников для разных устройств
Только зарядку с вилкой не для Российской розетки мне прислали :D ну это фигня.

[Mag-Dark_Elf offline]

Интересная штука, я на такую не натыкался... почему-то?

[Mag-Dark_Elf offline]

Вот такой вопрос возник
Эту систему хотелось бы питать стандартным БП телефонов рассчитанные на 5вольт
а схема зарядного устройства батарей питается 12 вольтами
Пойдётли в этом случае обычное включение DC/DC преобразователя или для него тоже нужно что-то

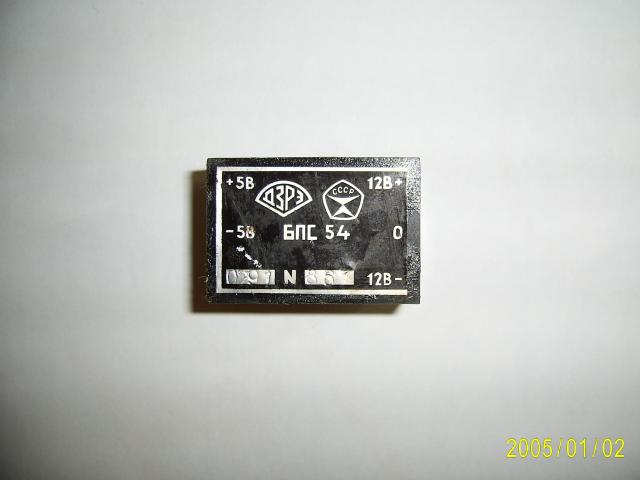

Вот сам преобр.

хотел узнать что это за -5вольт его с землей что-ли контачить???

[Xakep.rus offline]

Mag-Dark_Elf, у этого устройства на выходе двухполярное напряжение +/-12 Вольт при токе 50 мА...
Для зарядника не очень подходит..
Лучше поискать в Чипе и Дипе преобразователь помощнее..

[BOJI4OK offline]

Интересная штука, я на такую не натыкался... почему-то?

http://www.tinydeal.com/2600mah-miniusb ... -4088.html

http://www.tinydeal.com/12000mah-multif ... 19775.html

http://www.tinydeal.com/1350mah-high-po ... 19795.html

[Mag-Dark_Elf offline]

Сколько тогда Iвых нужно, подскажите пожалуйста

[Mag-Dark_Elf offline]

Сколько тогда Силы тока нужно на выходе нужно, подскажите пожалуйста
А также вопрос как сделать так что-бы подключении питания, схема усилителя отключалась от батареек и переходила на питание от преобразователя

[Xakep.rus offline]

как сделать так что-бы подключении питания, схема усилителя отключалась от батареек и переходила на питание от преобразователя

гнездо с переключающим контактом
А преобразователь примерно такой: http://www.chipdip.ru/product/max1771cpa.aspx

[Mag-Dark_Elf offline]

http://www.chipdip.ru/product/max1771cpa.aspx

понятно спасибо

А вот

гнездо с переключающим контактом

не подойдёт так как я хочу поставить гнездо стандартного зарядника Nokia

[Xakep.rus offline]

Mag-Dark_Elf, неа, надо гнездо с 3-мя контактами..
выбирай любую пару отсюда

[Mag-Dark_Elf offline]

а почему с тремя контактами?
