запуск зл. моторчика

[Xakep.rus offline]

Платка, для желающих...

[Xakep.rus offline]

Глюк в разводке платы исправил:)

[Pavel13088 offline]

Гуру электронники вопрос к вам:
Сделал печатную плату, все спаял, но не чего не заработало.
При подачи наприжения греется микр. которая на рисунке с низу. На выходе мотора при подаче напряжения +0,62 в. и поскольку изображение самой схемы тут давно отсутсвует можно уточнить наминал ризисторов, канд. и маркировка диодов, либо закинуть схему по новой!

[Xakep.rus offline]

Гуру электронники вопрос к вам:
Сделал печатную плату, все спаял, но не чего не заработало.
При подачи наприжения греется микр. которая на рисунке с низу. На выходе мотора при подаче напряжения +0,62 в. и поскольку изображение самой схемы тут давно отсутсвует можно уточнить наминал ризисторов, канд. и маркировка диодов, либо закинуть схему по новой!

Схему перезалил:)

[Pavel13088 offline]

Спасибо за оперативность! Вопрос: вроде все совпадает с моим вариантом но не работает грется микросхема №2 нижняя, печатку делал с вашей картинки все по схеме стоит.?
Могут быть мертвыми микрухи из-за перегрева и как проверить? :insane:
Или может ещечто не так?

[Rom@L offline]

К561ТМ2 греться не должны совсем. Возможно запаяли, ошибочно развернув корпус микросхемы на 180 градусов. Возможно микросхема была уже неисправная. Возможно убили микросхему по ходу монтажа. При монтаже 561-й серии предписывается принимать меры по защите от статического электричества (электростатический браслет, паяльник с заземлённым жалом).

[Pavel13088 offline]

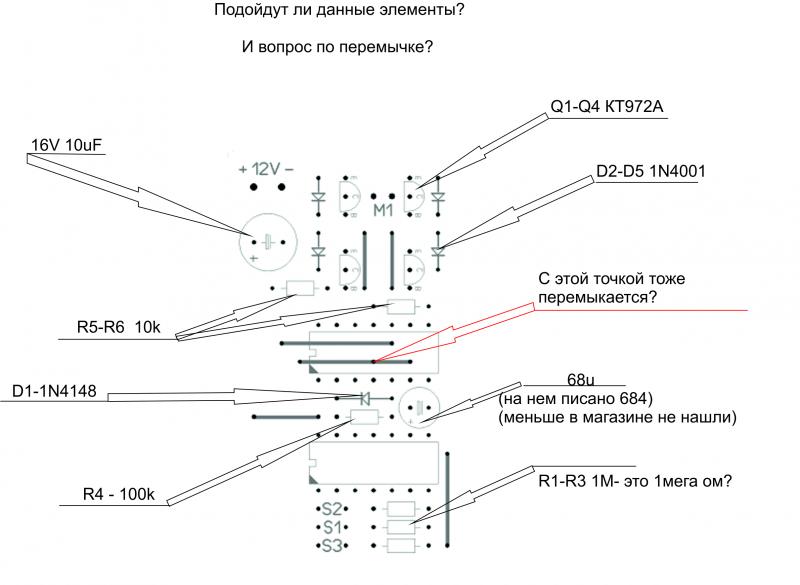

Буду пробывать менять на новые. В запасе 4шт. Тут наткнулся на подобную схему там почему-то вместо одной из 561ТМ2 стоит 561ЛН2.

confused

[Pavel13088 offline]

Подскажите что по чем?



confused

[Rom@L offline]

Да, выводы 2,4,9 перемыкаются. Если на конденсаторе написано 684, то его ёмкость 0.68u. 1M это действительно 1мегаом.

[Xakep.rus offline]

Pavel13088, а где написано про 68 микроФарад? Ёмкость на 1 микроФараду 16 вольт:)

[Pavel13088 offline]

Pavel13088, а где написано про 68 микроФарад? Ёмкость на 1 микроФараду 16 вольт:)

А где на схеме это написано? Я не увидел, пришол в магазин говорю мне нужен кондетсатор на 1u мне говорят что это? конкретней? я не знаю что сказать говорю так на схеме написано я у вас и спрашиваю, короче говорят нет такого , а есть что-нибудь аналогичное или близкое к этому кондеру вот мне и сунули этот кондер.

Вывод: 1) Нужно заменить или этот то же пойдет?
2) Может и за него сгореть 4013 или греться?
P.S. Все электроншики рисуют схемы для других электронщиков, но забывают что простым смертным тоже хочется их схемы воплотить в реально работающие полезные штуки, ДАК ПОЧЕМУ ЖЕ НЕЛЬЗЯ РАСПИСАТЬ ВСЁ ЧТО НА СХЕМЕ ПРИСУТСТВУЕТ ЧТОБ ДАЖЕ ПРОСТОМУ СМЕРТНОМУ ПОНЯТНО БЫЛО, НУ ИЛИ ХОТЯ БЫ ПРОДАВЦУ В РАДИОДЕТАЛЯХ :insane:

[Pavel13088 offline]

Pavel13088, а где написано про 68 микроФарад? Ёмкость на 1 микроФараду 16 вольт:)

А где на схеме это написано? Я не увидел, пришол в магазин говорю мне нужен кондетсатор на 1u мне говорят что это? конкретней? я не знаю что сказать говорю так на схеме написано я у вас и спрашиваю, короче говорят нет такого , а есть что-нибудь аналогичное или близкое к этому кондеру вот мне и сунули этот кондер.

Вывод: 1) Нужно заменить или этот то же пойдет?
2) Может и за него сгореть 4013 или греться?
P.S. Все электроншики рисуют схемы для других электронщиков, но забывают что простым смертным тоже хочется их схемы воплотить в реально работающие полезные штуки, ДАК ПОЧЕМУ ЖЕ НЕЛЬЗЯ РАСПИСАТЬ ВСЁ ЧТО НА СХЕМЕ ПРИСУТСТВУЕТ ЧТОБ ДАЖЕ ПРОСТОМУ СМЕРТНОМУ ПОНЯТНО БЫЛО, НУ ИЛИ ХОТЯ БЫ ПРОДАВЦУ В РАДИОДЕТАЛЯХ :insane:

[Pavel13088 offline]

Все коментариев походу не будет.

[Xakep.rus offline]

Pavel13088, Второй конденсатор - фильтр питания. Поставь 470 - 1000 мкФ на 16 вольт, место позволяет.

[Pavel13088 offline]

Спасибо. буду собирать в понедельник (все радиодетали в выходные отдыхают :weep: )
