модульный БП - резать нельзя оставить

[Александр Слободян offline]

Клеммы термоусадкой и изолируют

[Green_and_fat offline]

Можно сразу изолированные купить в автомагазине, но желательны обжимные клещи.

[Sonic-Chainik]

Ок.

[Sonic-Chainik]

Ура, клеммы купил.

Теперь очередной глупый вопрос - на проводах какого сечения выносить тумблер и розетку?
В закромах нашёл провода сечением 0,75 / 1,0 / 2,5мм.кв.

[fhunter offline]

Ура, клеммы купил.

Теперь очередной глупый вопрос - на проводах какого сечения выносить тумблер и розетку?
В закромах нашёл провода сечением 0,75 / 1,0 / 2,5мм.кв.

По тому что я накопал, максимально допустимый ток: для медного провода 10 ампер на миллиметр квадратный, для алюминиевого 8 ампер на миллиметр квадратный.

Есть ещё вот такое: http://www.radiofan.ru/faq/s2.htm

[Green_and_fat offline]

На максимально возможных.
И концы лучше залудить перед обжимом.

[Sonic-Chainik]

По тому что я накопал, максимально допустимый ток: для медного провода 10 ампер на миллиметр квадратный

БП на 700Вт. Делим на 220В. Получаем 3,2А. Правильно посчитал?

На максимально возможных.
И концы лучше залудить перед обжимом.

Не хотелось бы ставить 2,5кв, т.к. нужно будет как-то прятать хвост из семи таких проводов...
А вот с лужением - не понимаю, зачем? Что б не окислялись провода?

[fhunter offline]

Правильно. Провод можно брать любой, но! Клеммы должны соответствовать вашему проводу, а иначе будут соскальзывать.
Лудить, кстати не стоит, клеммы расчитаны на многожильный кабель, а луженое, не паяное соединение имеет свойство течь под давлением, с нарушением контакта. В клеммники точно нельзя зажимать лужёный провод. Либо кабельный наконечник, либо одножильный кабель.

[Green_and_fat offline]

Ну там и .75 вполне хватит, просто чем жЫрнее провод, тем толще изоляция, толстый провод лучше только из соображения безопасности, ибо не 12 вольт прокладывается.
По поводу клемм - двухлетний опыт владения конструктором ВАЗ 2107 настаивает на лужении многожильных проводов. Нелуженые у меня имели обыкновение вываливаться если не сразу, то в течении недели.

[Sonic-Chainik]

Нелуженные у меня имели обыкновение вываливаться если не сразу, то в течении недели.

В компе-то нет таких вибраций.
А вот в аВтотАЗе качество соединений ещё то. Имел дело....

[Sonic-Chainik]

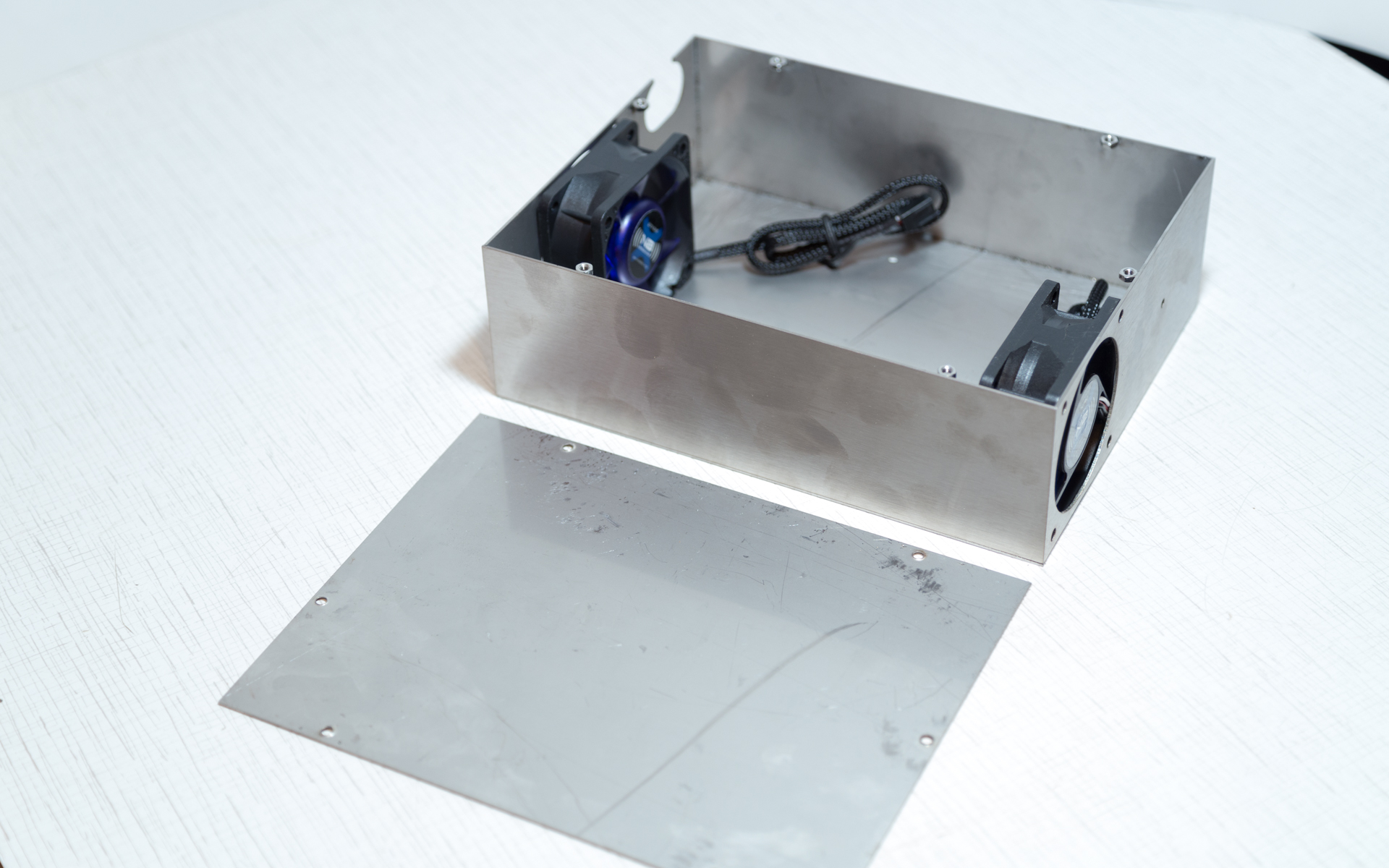

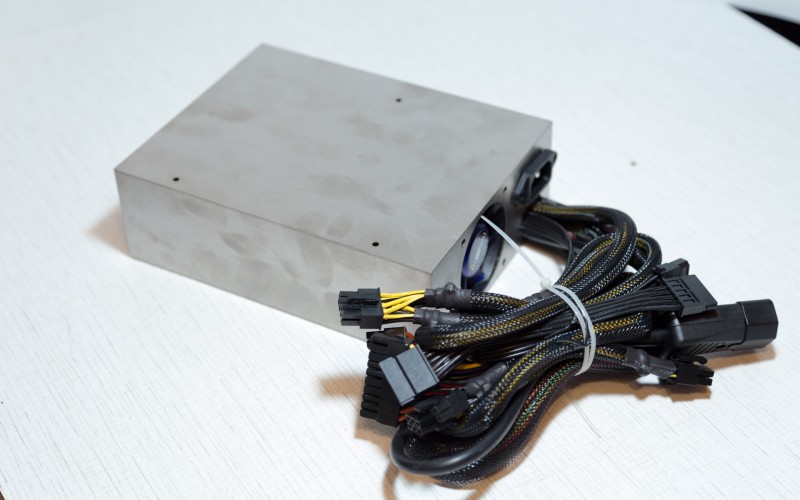

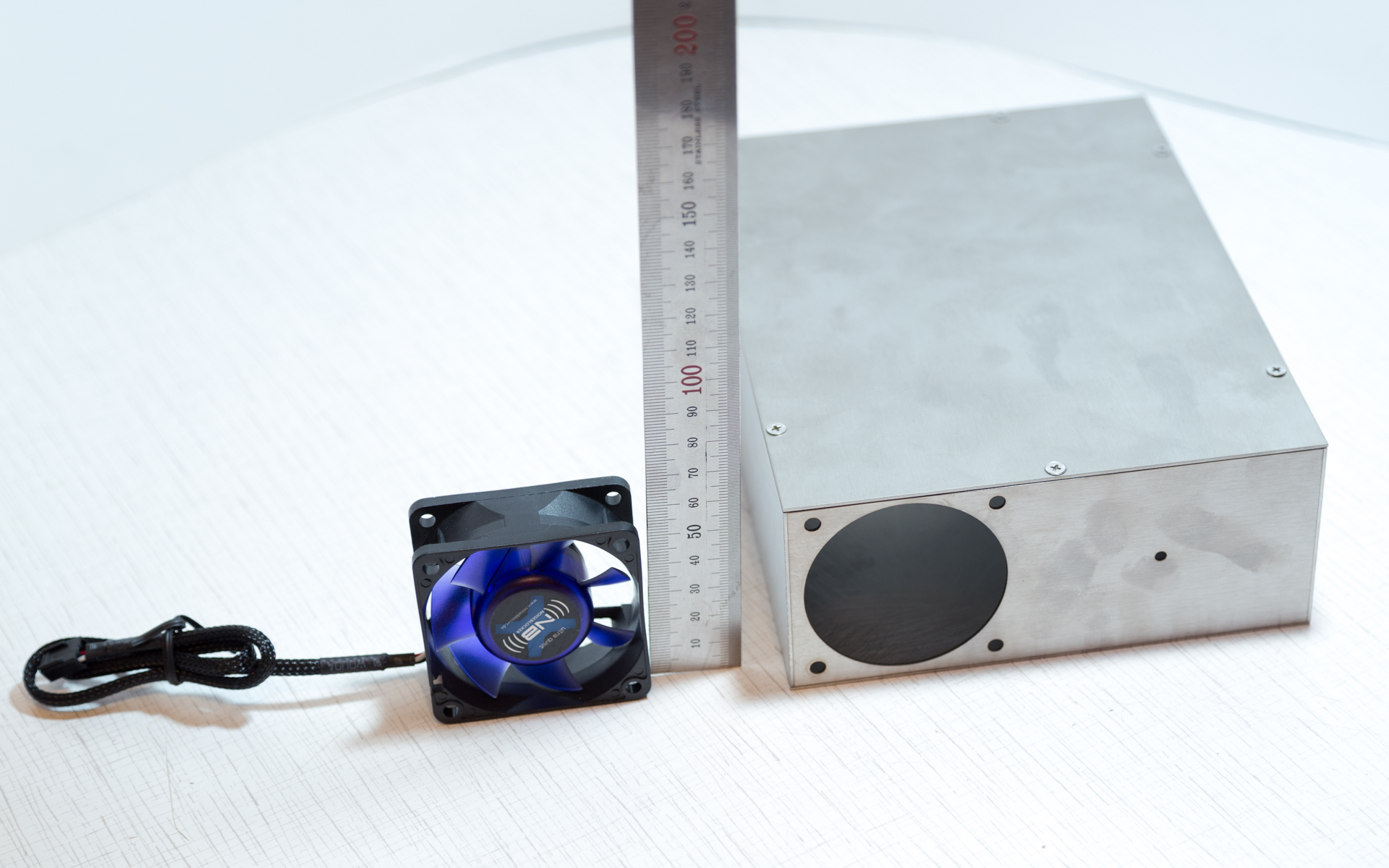

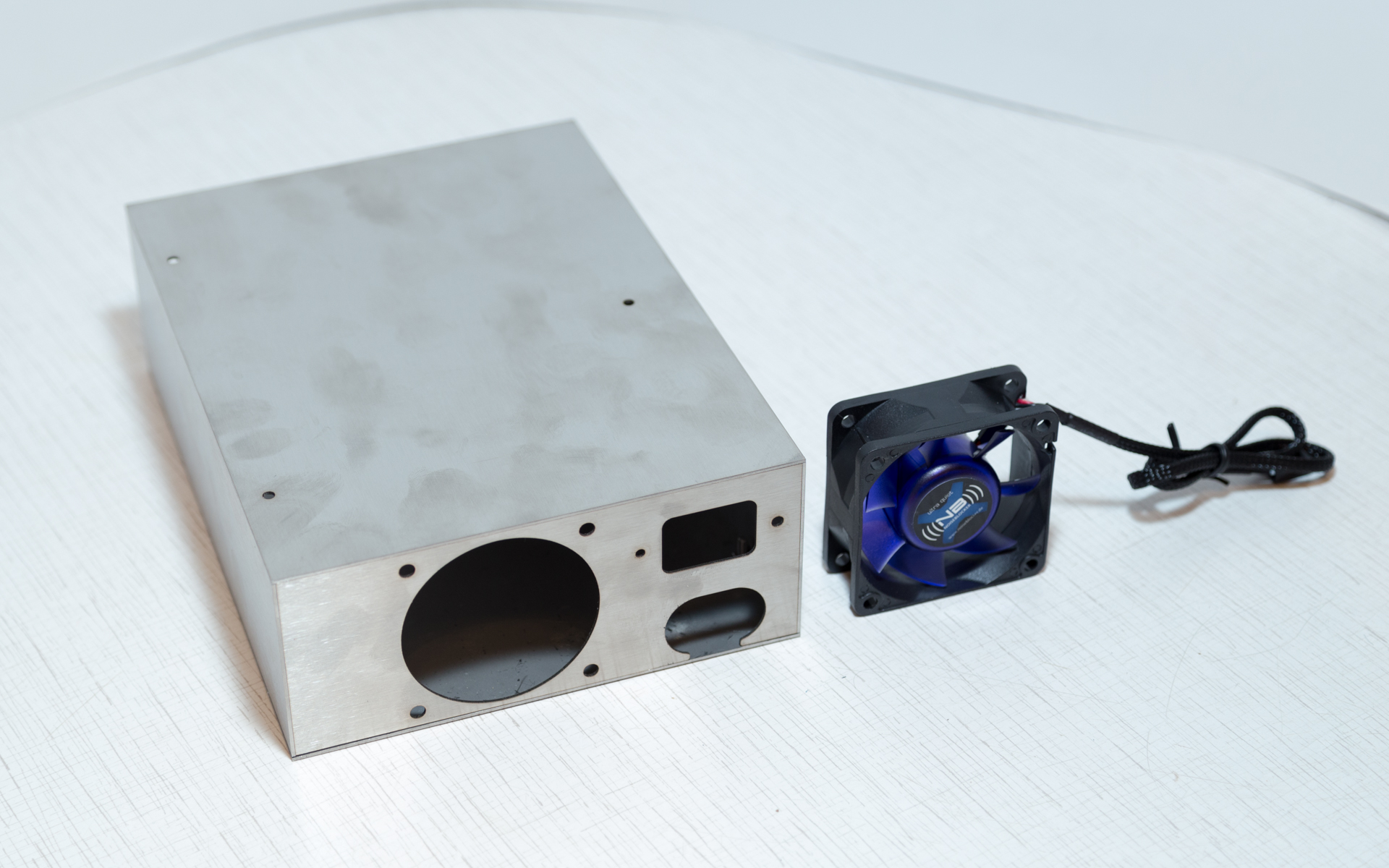

Спустя немного времени, получил на руки коробокс...

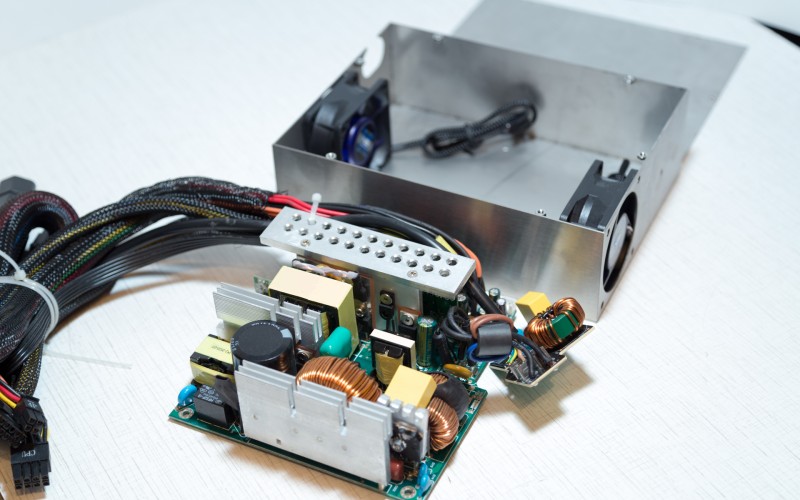

Пока примерка.

[BootSector offline]

Славный коробок, кто/где делал?

[Sonic-Chainik]

Эдуард координировал работы - viewtopic.php?f=3&t=11286
Вместе с ним снимали размеры и делали макет. У меня этот навык развит чуть более чем никак. :)

[Змей]

верх радика примыкает к верхней крышке? нагрев чувствуется? чем электроизоляцию сделал между корпусом и элементами?

[Sonic-Chainik]

Нет, ничего и никуда не примыкает.

Внутри весь бокс выложен упаковочным пластиком (прозрачная коробка от наушников), плюс стойки из пластика 5мм где надо.

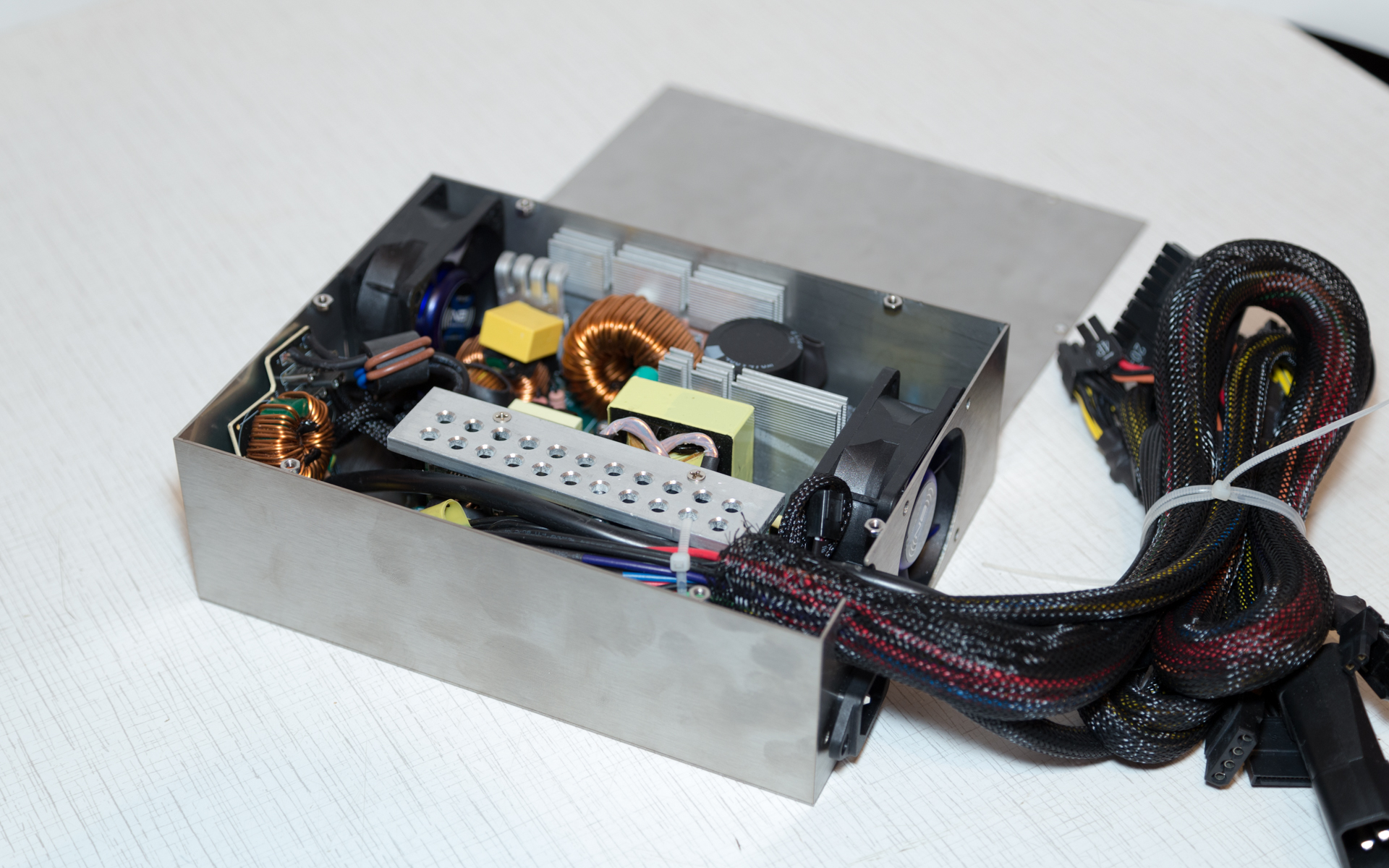

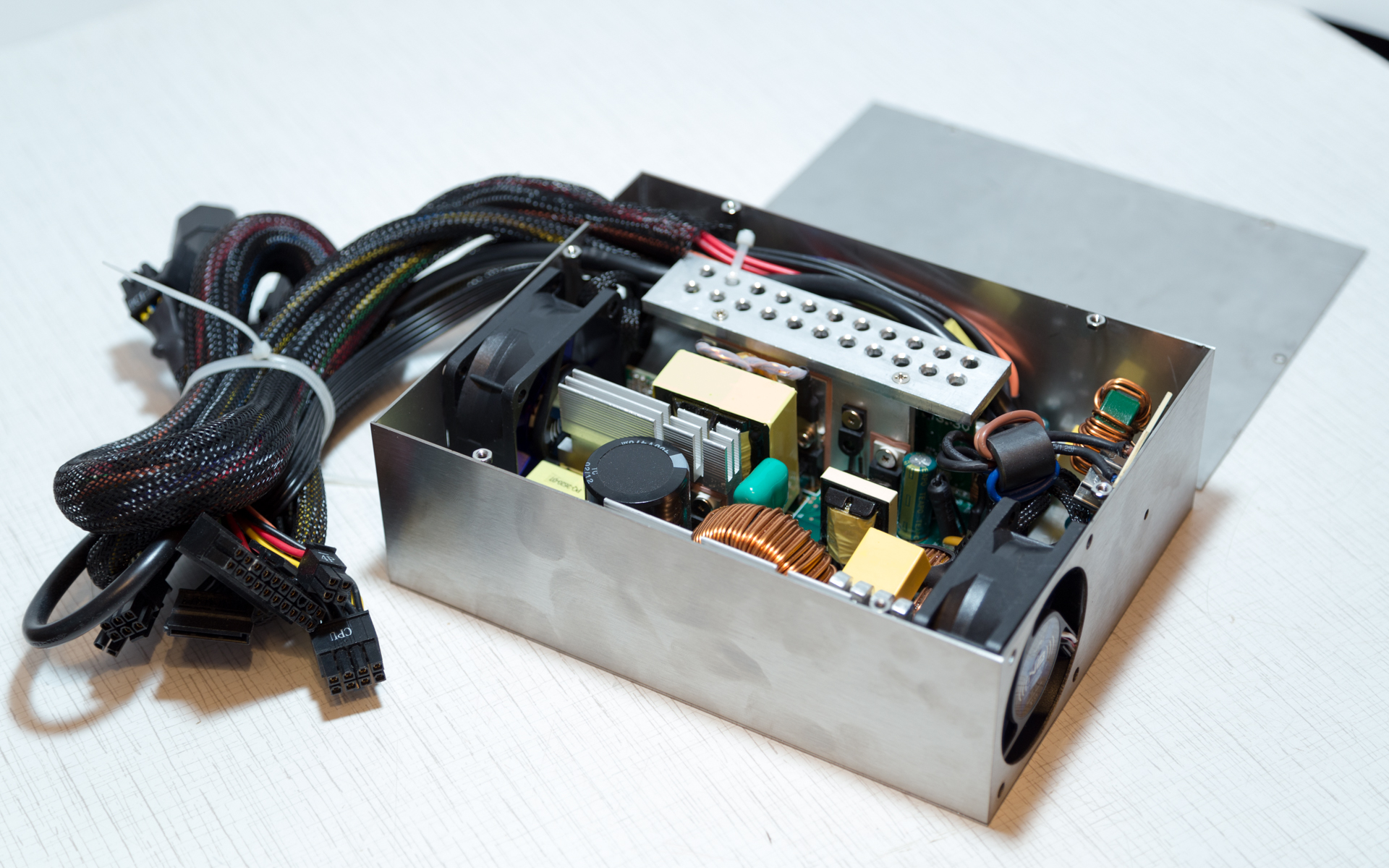

Сегодня весь вечер допиливал и досверливал коробокс, устанавливал всё на места.

Осталось сделать разветвитель для двух крутиляторов на один двухпиновый разъём и обжать на силовом кабеле клеммы.
И всё, можно тестить.

ЗЫ Подумываю поставить проволочные грили.
ЗЗЫ Провода потом буду укорачивать.
