M@TR!X , у лм3914-15-16 нет понятия "высокое опорное" там регулировка раздельная по нижнему и верхнему уровню низ регулируется начиная от 0 в. а товй индикатор скорей "показометр".. :D 5 уровней на канал это... скажем нетого.. :D по поводу каскадированияЛМок.. чето там темно написано . и пример какойто каличный . возникает много вопросов по этому варианту
Renixa , ставь LM3915 , это именно для ..
У микросхемы LM3915 делитель рассчитан так, что включение каждого последующего светодиода происходит при увеличении напряжения входного сигнала в v2 раз (на 3 дБ), что удобно для контроля мощности УМЗЧ.
Микросхема LM3916 специально предназначена для контроля уровня аудиосигнала. Шаг индикации у нее составляет 1 дБ в верхней части шкалы и увеличивается до 3 и 10 дБ в нижней части.
Микросхема LM3914 предназначена для построения индикаторов с линейной шкалой, и все резисторы ее делителя имеют одинаковое сопротивление.
разници в вкдючении между ними НИКАКОЙ ! они внутри разные
по поводу вот этого
http://www.radiokonstruktor.ru/Indikatori/KE615/Pechat/
при желании ей можно зделать любой диапазон.. просто надо входной делитель уменьшить..
пару слов по поводу подключения индикаторов , как правило на выход УМЗЧ индикаторы НИКОГДА неподключают! есть стандарт входных сигналов , (правда они разные) например в професиональной апаратуре принято считать стандартом 0.775 Мв , при этом если их подать на оконечный УМЗЧ то он должен выдать НОМИНАЛЬНУЮ выходную мощность(неважно сколько.. 10 Вт или 100 Вт) , при этом на индикаторе должен индицироватся уровень в 0 Дб ,
причины измерения сигнала в предварительных каскадах здесь расписывать небуду т.к. это выходит за тему топика , также как и Дб :doc:

[Renixa offline]

У микросхемы LM3915 делитель рассчитан так, что включение каждого последующего светодиода происходит при увеличении напряжения входного сигнала в v2 раз (на 3 дБ), что удобно для контроля мощности УМЗЧ.

а я пра чо пишу?
фантОмас так и пишыт в начале темы:

...без всяких там хитрых плагинов и софтов!!! Просто от выхода колонок!!! Вот поделитесь умными мыслями советами, а может и схемками какими-то???...

какраз тупо то чо ему надо.

[M@TR!X offline]

ну и ладно. 3916 заставить работать с линейным сигналом ... Балалайка... Криво работала шо писец да и по стоимости одна 3916 как 3 ан6884 я брал две 6884 и включал их последовательно. Или киньте мне кто нибудь нормальную схему для 3916 с работой от линейки буду признателен... :)

[Renixa offline]

русским езыком жэ чорным па светламу нописано:

Микросхема LM3914 предназначена для построения индикаторов с линейной шкалой, и все резисторы ее делителя имеют одинаковое сопротивление.

)))

[M@TR!X offline]

да причет линейная шкала ???? ???? ???? я просил для работы с линейным аудио сигналом

[Fantomas offline]

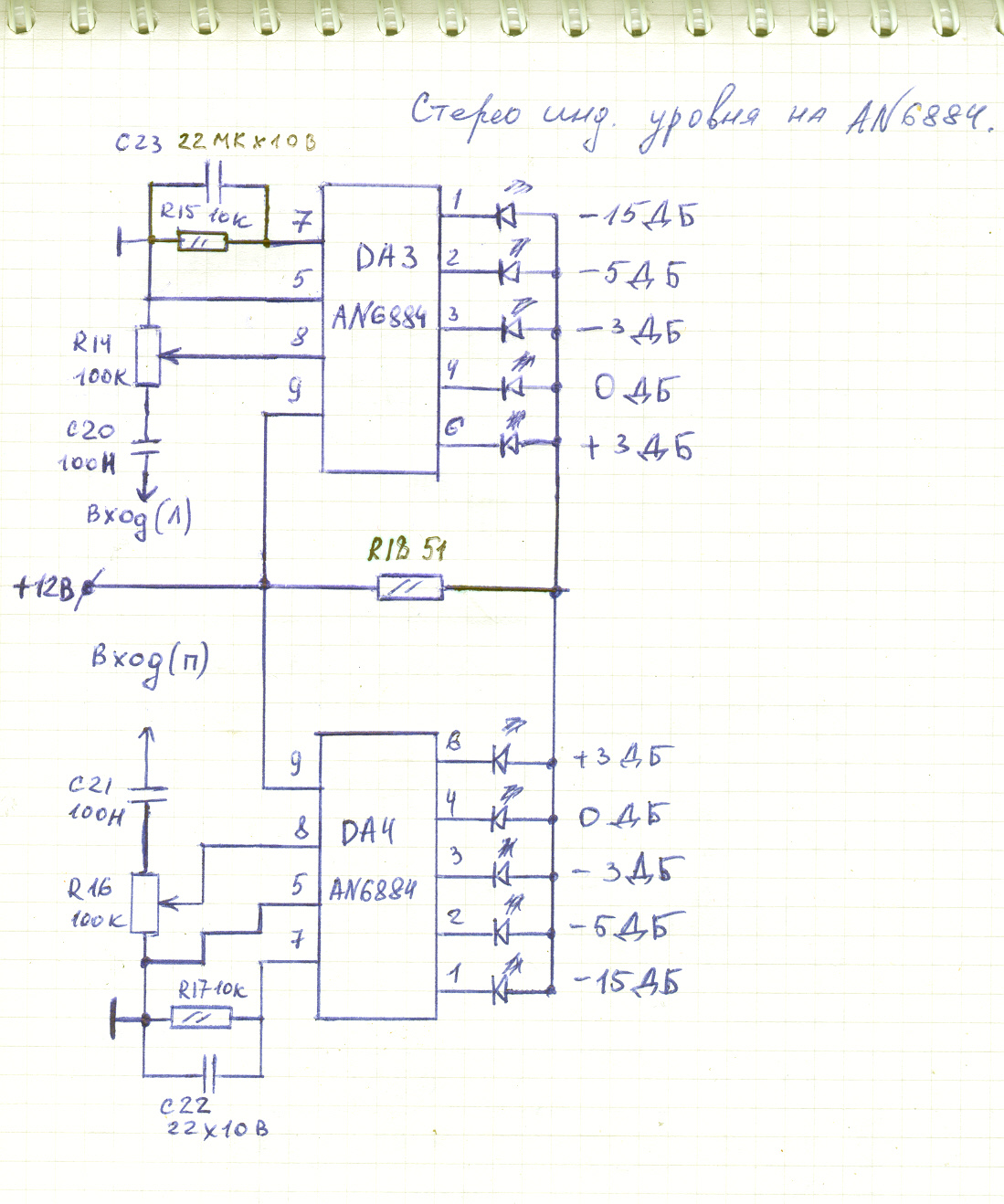

чем больше тем лучше ??? если больше то ты одной микросхемой не отделаешься.... да схема на сайте есть !!!!!!!!!!!!! и монтажка все на этом сайте... ищи статью про индикатор загрузки винта... там переменник поставить и резистор выкинуть... если хочешь чтоб стерео индикатор был вот тебе ссылка
http://saermd.narod.ru/0002.jpg

Блин что то не могу ничего на этом сайте понять..... одни точки какието и ничего не написано..... типа глюк какойто.....

[Fantomas offline]

M@TR!X, как то не могу уловить практической разницы.



Fantomas!!!!,,,, блин!!!!!!!. а!! ты!!!? можешь????!!! писать!!!! по!! одному!! знаку!!?!?!?! препинания??????!!!!!!!

Ну а что это так напрягает? просто почему то так привык... ну если так силно напрягает то буду писать по одному! :weep:

[M@TR!X offline]

да я уже и сам запутался...

[Fantomas offline]

Здрасти всем! вот купил я седня такой вот http://www.masterkit.ru/main/set.php?num=538 нобор!! Всё вообщемто было хорошо спаял быстро и правильно! НО! Поработал он наверна минуту и....... перестал! микросхема жутко нагрелась, а када я ее нюхал чтоб проверить сгорела иль нет то она еще и громко так щелкнула! :D я поставил вторую (специально вторую купил чтоб еще один собрать такой) но та тоже нагрелась и ничего не изменилось! Я проверил все резисторы они в норме! Проверил подстроечник... ОК! Диод не пробит! Все светодиоды тож в норме! А больше там и нет ничего! :dontknow: окрамя микросхемы! Вообщем как все давно знают я ее хотел использавать в качестве светомузыки! И внедрить их потом в корпус по две стороны! Но вот такая бяка произошла! В свободное время сгоняю конешна и куплю еще таких микросхем! Но ведь если они так постоянно будут гореть....... (и вообще сгорели ли они??? Там больше и нечему гореть!) мож у кого кака нить мусля созреет по этому поводу??? Буду рад принять подсказку или совет! Спасиба всем кто ответит! P.S А и вот еще в приведенной схеме http://www.masterkit.ru/main/set.php?num=538 контакт 3 INPUT это плюс от аудио выхода, контакт 4 GND это минус от аудио выхода, а 1 Vcc и 2 GND это плюс и минус например 12 вольт!? так это или нет!??? Тока что об этом подумал.....

[Renixa offline]

r1 и r3(по мастеркитовской схеме) какие?

[Fantomas offline]

R1-3 кОм, R3-100 кОм. Но тут вот еще что вспомнил када я его подключил впервые к питанию, к молексу на 5 вольт для проверки то горел постоянно первый светодиод а 4 и 5 еле светились! это без подключения сигнала! Первый может и должен гореть постоянно типа как контрольный, ну как нулевой (хотя в инструкции про это ничего не сказанно!) а вот что подсвечивались (фонили) 4 и 5..... вот это странно! и када я подключил всё это хозяйство на 12 вольт (по интсрукции можно от 9 до 18) то ничего не изменялось! А потом случилось то что я описал в предыдущем сообщении... confused

[Fantomas offline]

P.S А и вот еще в приведенной схеме http://www.masterkit.ru/main/set.php?num=538 контакт 3 INPUT это плюс от аудио выхода, контакт 4 GND это минус от аудио выхода, а 1 Vcc и 2 GND это плюс и минус например 12 вольт!? так это или нет!??? Тока что об этом подумал.....

Я вот всё грешу на то что я ступил и нетуда подал напругу и сигнал.... можетели вы глядя на схемку подсказать мне пральна я сделал или нет??? :insane:

[Fantomas offline]

не..... подал точно правильно

[slyberkut offline]

Fantomas, могу предложить динамический индикатор, очень даже прикольно, ты лучше на лампах собери куда прикольней и светлее будет, лампы бери на 2,5 вольта

[Fantomas offline]

Ха! Идея прикольная но наверна эт очень ярко будет!
