[shinji2009 offline]

экран китайский =))))))))))))) а всё остальное то же самое

[-ALS- offline]

YO!!!, расслабься, датчик ты уже спалил, либо он тебе достался паленым.
Он НЕ должен греться вообще, даже при питании в 5 вольт.

Прежде чем включать новый, обязательно проверь полюсовку питания.

[YO!!! offline]

А если я наоборот поставил разными местами контакты, от этого может спалиться? просто я непомню как раз поставил. Вроде также. Но он у меня сразу чето нагрелся капитально((((

[-ALS- offline]

А если я наоборот поставил разными местами контакты, от этого может спалиться?

Да, вполне.
Любая полупроводниковая деталюха при чрезмерном нагреве, как правило, выходит из строя. И чаще всего это случается именно при переполюсовке (((

[YO!!! offline]

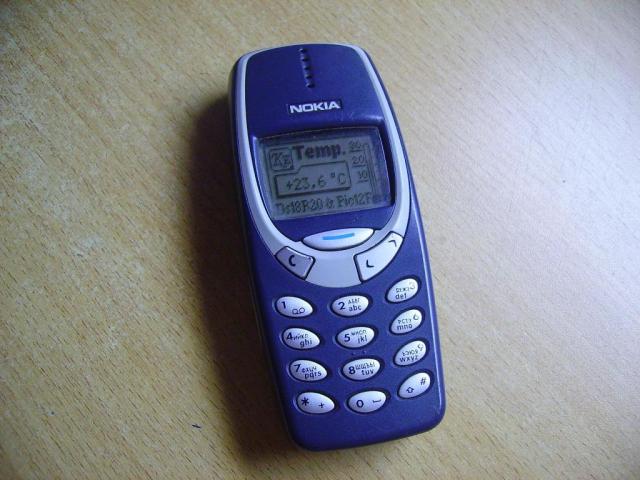

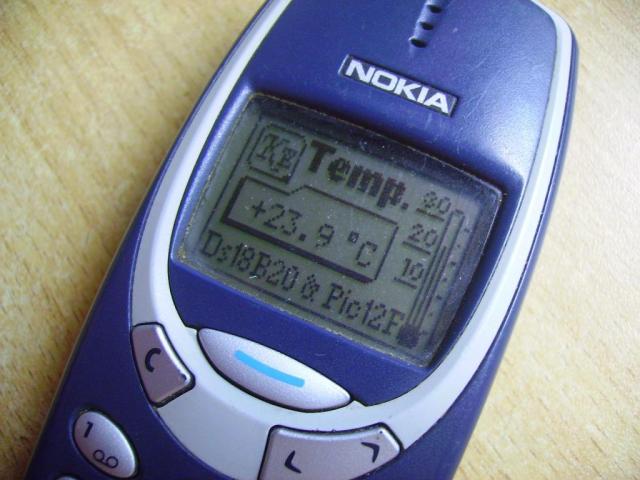

Ну вот и готово мое творение. Ну и намучался я с ним. Сначала с переключателем индикации на дисплее, потом датчик температуры мозги имел. Печатную плату можно скачать чуть выше.

От меня доработка:
+Печатная плата спокойно встраивается в корпус от NOKIA 3310
+Подсветка экрана нажимается на 5
+переключатель изображения на дисплее

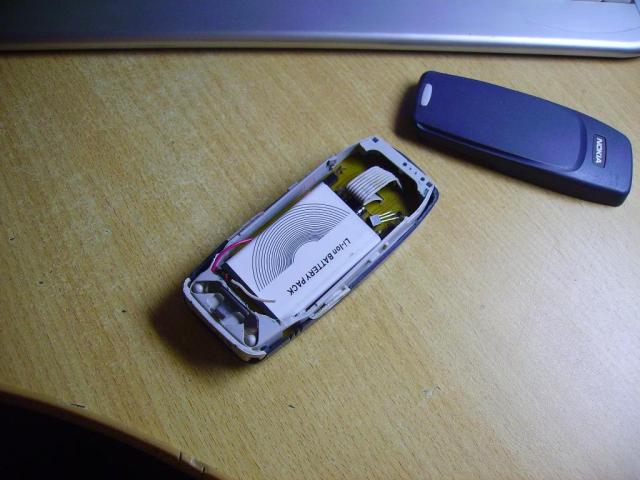

Питается все от стандартной батарейки телефона.

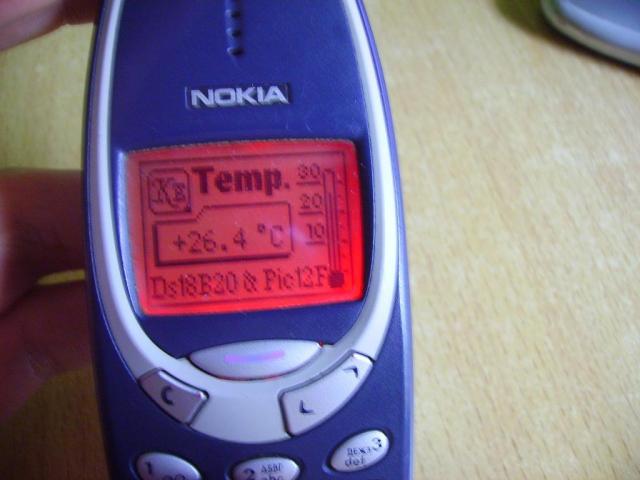

Подсветка выполнена на smd светодиодах красного цвета. (других под рукой не было) :D



Всем удачного моддинга!!!! :super:

[shinji2009 offline]

а что было с датчиком температуры-то?

[YO!!! offline]

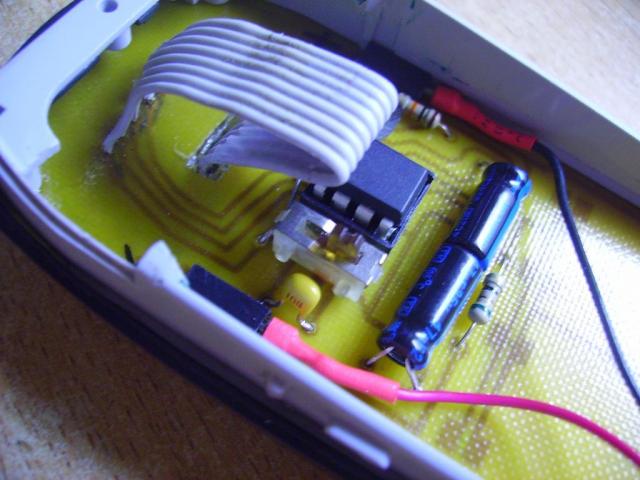

ААА наоборот надо было повернуть. Хотя блин по схеме все верно, а знакомый сказал что по другому. ВОт и заработало. Могу фотку кинуть, как дорожки и светодиоды расставлены, если кому-то надо будет.

[YO!!! offline]

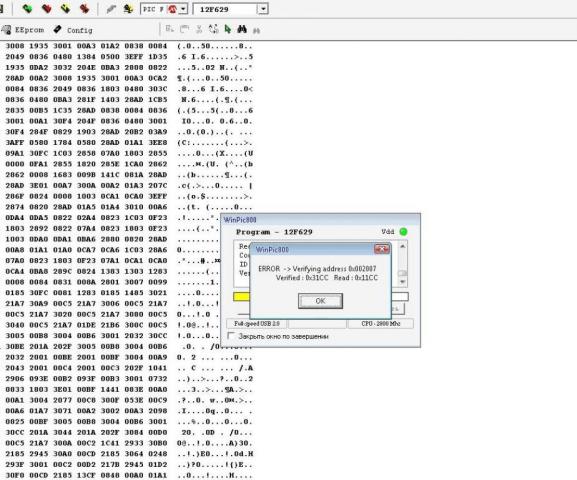

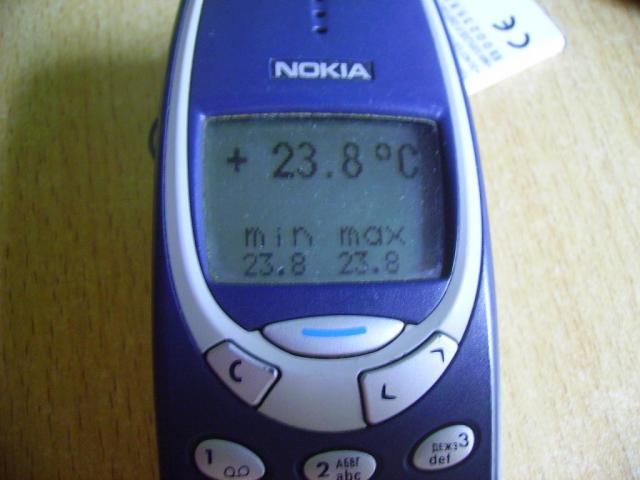

Решил тут перепрошить мк. Прошивка обычная, с MIN и MAX температурой. Но вот ошибка выскочила какая-то: В чем может быть проблема?


Нажимаю ОК! вставляю в устройство, оно работает без проблем (по крайней мере все определяется, температура тоже работает).


В чем проблема такая? может проверка какая-нибудь. Шью через GTB-USB (www.radiokot.ru).

[CSOND offline]

А чем можно заменить датчик температуры? У нас искать его хлопотно.

[shinji2009 offline]

ничем =)

[CSOND offline]

А что он собой представляет с точки зрения схемотехники, как с него снимается информация?

[-ALS- offline]

Это (почти) микроконтроллер с цифровым обменом информацией
www.masterkit.ru/zip/ds18b20-rus.pdf
CSOND, где находитесь ?

[CSOND offline]

В Ростовской области , 200км от Ростова

[-ALS- offline]

В Ростове есть представители "Платана", шлют детали почтой
http://www.platan.ru/location/adress.htm
http://www.platan.ru/cgi-bin/qwery_i.pl?code=DS18B20

[vnnik71 offline]

Писал свою программу под этот термометр на СИ. Памяти PIC12F675 хватило только чтобы вывести значения температуры.
Красивого графического оформления не получилось. Вот что получилось:

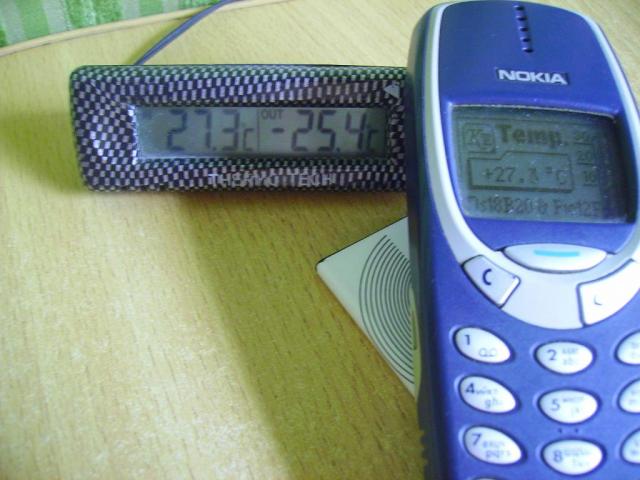

Кому интересно на http://www.vnnik71.narod.ru/termo_ds18b20_lcd_nokia3310.html можно посмотреть исходник.
Сейчас доделываю 2-х канальный термометр на PIC16F628A+DS18B20(DS18S20)+LCD Nokia3310:

и такой вариант:

Когда доделаю выложу на http://www.vnnik71.narod.ru
Кто хочет поучаствовать в тестировании пишите здесь или на email, который найдете на вышеуказанном сайте, тогда выложу схему и прошивки.
