Наша новая статья - "Цифровой термометр от Nokia 3310&a

[Fiks offline]

Зачем там перемычки??

Перемычкой инвертируется изображение (цветность).

[shinji2009 offline]

перемычки там для инвертирования экрана. на одну ногу контроллера должно подаваться либо 0 либо +5 для этого. если вы перемычку переставляете, а ничего не меняется - значит, развели плату неправильно или что-то забыли припаять

[YO!!! offline]

а почему тогда у меня изображение меняется само по себе? или как его вообще переключать?

[shinji2009 offline]

как его переключать я написал. почему оно само меняется - неправильная разводка - наиболее вероятная причина

[YO!!! offline]

есть печатка правильная? кинь плиз на safronov-63@mail.ru

[shinji2009 offline]

предлагаю просто внимательно осмотреть плату и понять что с ней не так - это проще и быстрее. узнайте, к чему подключена 4 нога контроллера. особенно если вам так важна эта функция инвертирования

если на 4 ноге ничего нет и функция для вас не сильно важна - просто подайте на неё +5в или 0в в зависимости от того, какой вариант изображения вам больше нравится.

[YO!!! offline]

мне поидее без разницы. Но хочется 2 режима. так сказать на всякий случай. Этот надоест, дак второй включу)

[YO!!! offline]

что-то не могу увидеть где что тут надо переделывать((((

shinji2009 помоги пожалуйста.

[shinji2009 offline]

посмотрите к чему подключена обведённая ножка контроллера http://i14.fastpic.ru/big/2010/1229/c9/ ... bd05c9.jpg

всё остальное написано выше

[YO!!! offline]

к джамперу. средний который.

[YO!!! offline]

плату скачал из статьи. ничего не трогал.

[YO!!! offline]

пока что нашел в чем проблема. плохой пропай)))

[YO!!! offline]

ага. плохо запаял. Ну ничего с кем не бывает)) С этим наиграюсь, буду след делать "Цифровой термометр возвращается".

shinji2009 ты кстати его не делал?

[YO!!! offline]

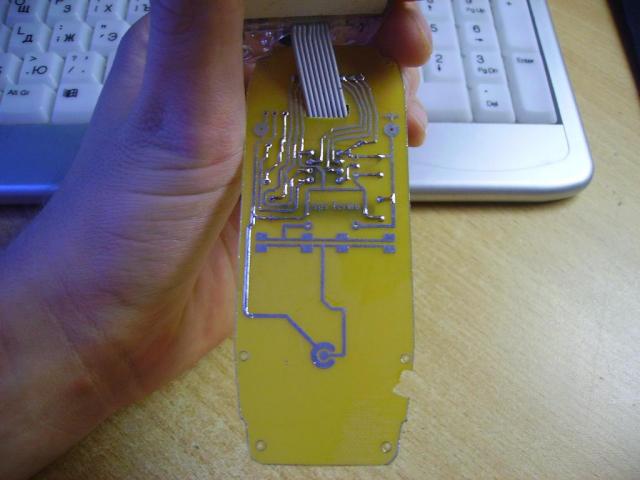

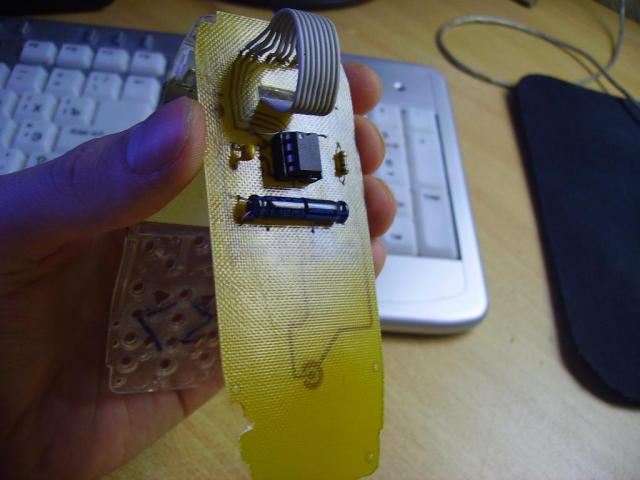

Сделал плату для установки в корпус NOKIA 3310. + будет подсветка(нажимая на кнопку 5 на клавиатуре телефона) + переключатели для дисплея. батарея будет размещаться внутри.

[YO!!! offline]

плату можно скачать тут: http://leds.ucoz.ru/load/pechatnaja_pla ... 10/1-1-0-4

Использовать можно светодиоды smd, но надо еще сопротивления. Для этого там есть место, если сопротивления не нужно, то можно просто сделать перемычку. "+" у светодиодов находится сверху.
