LCD 2

[oleg235 offline]

а отколь же их брали ?

блокинг-генератор на плате в простейшем случае. или степ-ап конвертер.

[Snark offline]

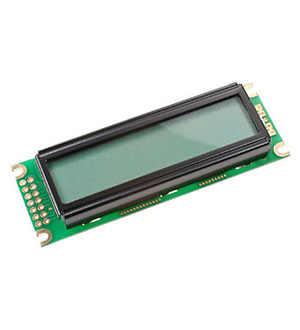

народ помогите есть такой экранчик


http://www.platan.ru/cgi-bin/qwery.pl/i ... roup=21103

спаял, подключил, тест есть и все...
Port95NT установил

[Snark offline]

::-D: разобрался, резюк надо было воткнуть... :lamer:

[Den_is offline]

Laky, для символьных дисплеев ничего лучше LCD Smartie IMHO нету
самая простая и дешёвая реализация для USB, сделал таких уже много
http://forums.lcdsmartie.org/viewtopic.php?f=11&t=1540

схема принципиальная слегка отличается от вашей печатной платы,если не секрет то что вы убрали и если можно наменалы элементов скажите...

[DrewID offline]

Народ спасайте! есть экран на контроллере KS0108 фирмы Fordata 128*64 знаков. На vista все работало, но с прогой LCD Studio. Весь остальной софт посылал ставить portn95, хотя он стоял...
Тут переснес ось на Seven и LCD Studio как-то неправильно выводить картинку стал... изображение сжатое по горизонтали и какбы поделено на две части на каждый контроллер чтоли, и прыгает. С дровами порта игрался и пробовал разные настройки... и не менялось апсолютно ничего...

Если кто вкурсе в чем дело пните меня туда где копать...

[Александр Слободян offline]

DrewID, В свойствах программы вывода увеличь задержку при выводе символов (по умолчанию обычно менее 10 стоит), поставь 20 или более, проблема должна исчезнуть...
Сам столкнулся на последнем своем индикаторе с аналогичным...

[Snark offline]

вопрос по LCD показаному мной выше, не отображает русские символы, точнее прога видимо в них не попадает... confused
че делать :dontknow:

[Александр Слободян offline]

Какая прога? если смарти, то есть rus.ll для перекодировки CP1251 использыемого виндой в урезанный ASCII- используемый твоим экраном... Если используешь надстройку MediaPortal, то на форуме русскоязычной поддержки данной надстройки, я размещал скрипт перекодировки под данные индикаторы...

[Snark offline]

LCDhype 6
попробую подключить смарти и найти перекодировщик..

[BlackJack offline]

Snark, у меня такой же дисплей.. :beer:
Мне смарти нравится больше, но огромное НО с кодировкой..
Очень хотел rss ленты пускать на дисплей - англоязычные прекрасно работают.. А вот с русским плохо.. Тот плагин, что перекодирует символы использует несколько параметров, и разделителем этих параметров является запятая.. Соответственно, если в ленте есть символ " , ", то плагин ошибку выдаёт.. :weep:
А больше, работу с такими фишками я не нашёл ни в одной проге..

[Александр Слободян offline]

Snark, Cмарти и rus.dll в связке работают на ура... Кстати существуют 2 версии русской dll-ки - в одной вместо мелкой ю выводится символ градусов, в другой версии более правильная перекодировка сделана..

[Snark offline]

:D gud спасибо за инфу пойду пробовать...

[DrewID offline]

Александр Слободян,
Спасибо за ответ но я в программе не нашел таких настроек, поидее они должны быть в visard но у некоторых контроллеров есть такие настройки а у моего нету(((

[Snark offline]

нашел DLL, все работает :super:
http://dexter-zvon.narod.ru/Arhivs/rus.rar

[Александр Слободян offline]

DrewID, В смарти например задержки выставляются в закладке где выбираешь тип контроллера индикатора... Да и в других прогах вроде тоже там :dontknow: confused
