[Митя offline]

Естественно экран китайский НЕоригенальный, один в один как у shinji2009. А форум я читал, вот и хотел спросить как уважаемый shinji2009 победил этого зверя. С контактами в моём случае всё ОК, проверено и перепроверено.

[Demonit offline]

Господа помигите плиз кто сможет я уже перепробывал всё что угодно нимагу я прошить контролёр. Всё из оригинальной статьи всё стандартно ничиго не миниял все дитали по схеме что да как ничего непонимаю при прошивке выдаёт следующие
Ошибка -> адрес 0х00000
записано:0х28С8 Реально в чипе 0х0000 :weep:

[Fiks offline]

Господа помигите плиз кто сможет я уже перепробывал всё что угодно нимагу я прошить контролёр. Всё из оригинальной статьи всё стандартно ничиго не миниял все дитали по схеме что да как ничего непонимаю при прошивке выдаёт следующие
Ошибка -> адрес 0х00000
записано:0х28С8 Реально в чипе 0х0000 :weep:

Для начала чем прошиваете (программатор), какой программой и как настраивали программу?

[Demonit offline]

Всё из статьи и програматор и программа и настройка как в статье

[shinji2009 offline]

Митя,
у вас программатор не может прошить eeprom. часть графики оригинальной прошивки лежит в области программы, часть - в еепром. в том числе и цифры там. если после прошивки у вас вместо цифр чёрные квадратики - еепром не прошился. проверяйте настройки программы-прошивальщика.

Fiks,
у вас либо неправильно настроена программа для прошивания, либо не работает сам программатор, либо (и это самое вероятное) при прошивке вы включили галочку CP а это code protect - защита кода. контроллер прошивается, но считать с себя программу не даёт, поэтому не проходит проверку на правильность - с него считываются нули. при этом если вы вставите контроллер в плату - всё будет работать 100%. не ставьте эту галочку в будущем

извините что поздно ответил, у меня почему-то подписка аннулировалась.
и по правлам форума я не могу писать в личку.

[-ALS- offline]

От себя добавлю, что НОРМАЛЬНЫЙ программатор (напр., WinPIC800) может сравнивать прошиваемые данные побайтно ВО ВРЕМЯ прошивки и флаг СР в этом случае ему не помеха, поскольку он шьется в самом конце, после прошивки (и сравнения) всех данных.

[Митя offline]

Да действительно, не была записана eeprom, взял другой программатор перепрошил и всё заработало :D . Но всётаки хотелось бы подробней узнать, конечно если это не военная тайна, что Вы изменили в прошивке чтобы она работала с китайским экраном.
На форумах читал, что в КИТАЙЦАХ якобы там немного другой контроллер, который надо правильно инициализировать. Я пробовал разные методы инициализации - прорисовка изображения менялась, но до оригенала было ещё далеко (немного оставался мусор, да и изображение разбитое было).
С нетерпением жду ответа.

[shinji2009 offline]

Митя,
по-моему ничего особенного в инициализации я не менял. у китайского дисплея другой размер экрана и адреса из-за этого немного сдвинуты. когда я подобрал адреса и сдвинул экран, всё стало отображаться правильно. руководствовался я вот этой статьёй http://radiokot.ru/articles/29/ очень рекомендую, там всё подробно

[Mag-Dark_Elf offline]

статью адаптировал почти для чайников... собрать ее может любой начинающий, такой как и я сам :)

ни скажи, бывают такие чайники которые и это с трудом понимают например Я!!! :D

[Митя offline]

Тоесть, если я правильно понял, контроллер экрана 102х64, а сам экран 84*48, и Вы просто перещитали константы графики, с учётом пикселей, которых не хватает?

[shinji2009 offline]

ну да... прям по экрану было видно, на сколько надо сдвинуть по x и y чтобы графика выводилась на место. потом нашёл, где эти координаты задаются, и исправил. может быть ещё какой-то цикл пришлось подправлять, чтобы при переходе на новую строку графика правильно выводилась. не помню уже, давно было =)

[YO!!! offline]

Собрал термометр этот. Печатка и прошивка со статьи. Ничего в прошивке не переделывал. Все окей! вот только понять не могу: Зачем там перемычки?? и еще вопрос. Там отображение информации на дисплее само должно меняться или как? просто джамперы переставляю а он не хочет меняться. Сам как-то по себе переключается или когда я дотрагиваюсь(((


фото: http://i021.radikal.ru/1012/2e/c3d73209d596.jpg

[YO!!! offline]

забыл сказать что дисплей оригинальный.

[YO!!! offline]

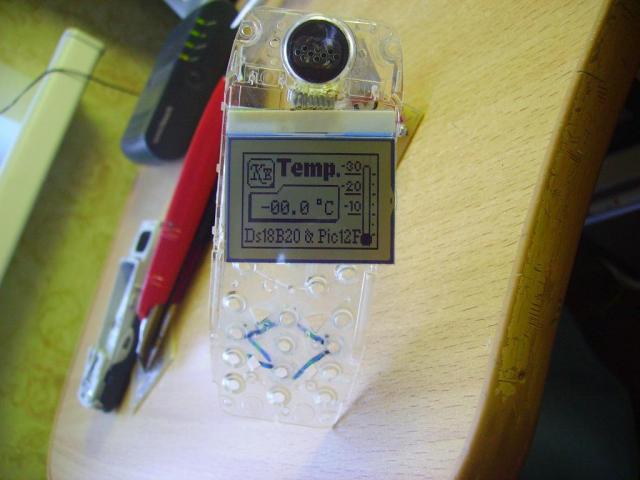

вот фото:

[YO!!! offline]

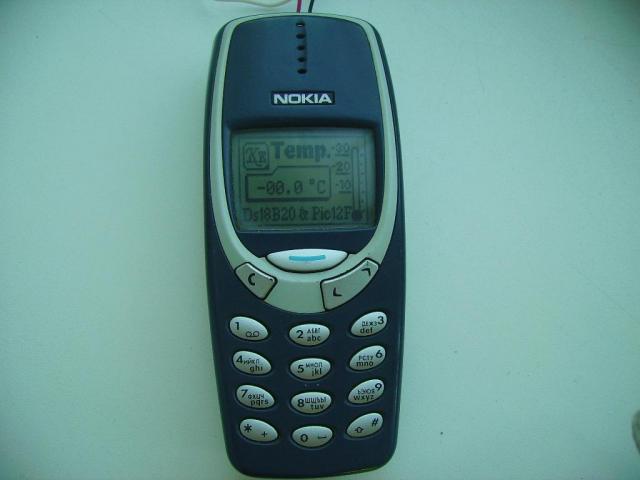

в корпсе:
