да я много че к чему могу присобачить, делал и свтроеные светомузыки и автомат световых эффектов с синхронизацией от HDD, просто небыло необходимости "меряться пиписьками" поэтому на данный момент ни фоток ни схем, все что делал, делал на заказ, потому как лично меня вся ента тема интересует мало, больше интересует как это все реализуется, местами всплывают интересные технические и технологические решения... а разрабатываю электронику только на заказ имхо это мой хлеб...

кстати касательно светящего-ся столба, очень универсальной микросхемой окажется К1003ПП1 импотрный аналог UAA180 12 канальный индикатор, в зависимости от схемы включения столб или точка, логарифмическая шкала или линейная... схемы легко находятся любым поисковиком

[kwarm offline]

не читал тему..потому может повторюсь: как вывести инфу по всем хардам на подобную линейку индикаторов?
т.е. скажем у меня 3 винта и я хочу 3индикатора отображающих загрузку каждого винта в отдельности

[saman offline]

люди, спаял схему, но она не работает, в чем проблема может быть? и кстати светодиоды должны быть плюсом или миносом к к микрухе подключаться? может в этом проблема :dontknow:

[Stuntman77 offline]

Поддерживаю предыдущего оратора - просто и функционально:

Отличное исполнение!
Оффтоп:
На заказ (и оплату) можно такую сборку? (Личка пока не работает,поэтому извиняюсь что пишу сюда.)

[Александр Слободян offline]

saman, А не спрашивая, для проверки перевернуть подключение светодиодов не пробовал? Если бояться эксперементировать - не научишься мысленно представлять принцип работы устройств, даже если ты их ни разу не делал...

[Twilight offline]

Доброе время суток!
Помогите с проблемой - собрал схему, но светодиоды начинают гореть только в том случае если рядом (около 30 см) находиться человек, причем чем ближе человек тем больше светодиодов горит. Я так понимаю идет какая-то наводка типа как у сенсора. Подскажите как от этого избавиться? :dontknow:
Схему собирал на макетке, детали соединял проводами, на месте особо не экономил, может это из-за большой длины проводов? :dontknow:

И сразу второй вопрос - номинал R1 на схеме 82 кОм или 8,2 кОм? Диодная линейка реагирует только на резистор номиналом больше 60 кОм. confused

[Twilight offline]

Схему собирал на AN6884

[9IRICK offline]

люди!Я хочу склепать ету фигню,но проблемка,я недоганяю одного,там 4и выхода - + ВХ - ,так куда их подключать какие к леду ХДД,на схеме №2 что рядом ваабще только 2 выхода,я так понял + 5 - 16 В и - "вход",а откуда еще 2???на схеме их подключения я не пойму(((И вообще нарисуйте подключение ,пайку что куда идет на той печатной плате №1.Спс.) confused

[Shurovik offline]

9IRICK, дайте ссылки на посты с фотками.

[DarkGlasser offline]

CeLaHIR, могу поехать, купить всё необходимое и спаять. В замен попрошу такую же микруху и рассыпухи немного (Рублей там на 250 выйдет (микруха 200стоит)) :beer:

[DarkGlasser offline]

Ойойой....некропостер я, простите ::-D:

[moonlighting offline]

Подскажите, по какой схеме соединить две LM-ки для работы 20 светодиодов

[finn offline]

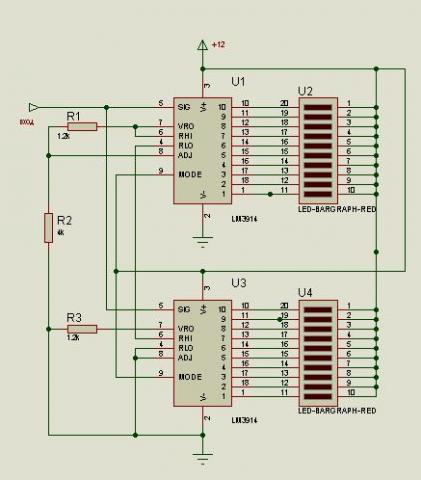

>> две LM-ки для работы 20 светодиодов

Схема не блещет красотой, зато рабочая. Настройку чувствительности производите подбором резистора R2. При уровне входного сигнала 5В светятся 17 из 20 светодиодов. Сопротивление ниже - включается больше светодиодов. Напряжение питания - 12В

[BOJI4OK offline]

Аналоги и похожие микросхемы для LED индикаторов.
S-8813
5-Dot LED Driver Circuit
Analog Devices AN6876
Panasonic Semiconductor AN6884 AN688
7-Dot LED Driver Circuit
Panasonic Semiconductor AN6882
ADJUSTABLE LED DRIVER WITH INTERNAL SWITCH AND OPEN CIRCUIT PROTECTION IN SC70-6
Zetex Semiconductors ZXLD1100
Integrated Circuit 10-Step LED Driver Circuit for Linear Scale
NTE Electronics NTE1519
Integrated Circuit 5-Point LED VU Scale Bar Level Meter Driver
NTE Electronics NTE1866
Integrated Circuit 5-Step LED Driver Circuit for Linear Response
NTE Electronics NTE1502
Integrated Circuit 5-Step LED Driver Circuit for Logarithmic Response
NTE Electronics NTE1503
Integrated Circuit 5-Step LED Driver for Linear Scale
NTE Electronics NTE1510 NTE1511
Integrated Circuit 5-Step LED Driver for Logarithmic Scale
NTE Electronics NTE1514 NTE1515

NTE1500 NTE1501
Integrated Circuit 9-Step LED Driver Circuit for Logarithmic Scale
NTE Electronics NTE1513
Integrated Circuit Constant Current Single Output LED Driver
NTE Electronics NTE7208
Integrated Circuit Hex LED Digit Driver
NTE Electronics NTE2027
Piezoelectric Horn Driver and LED Driver Circuit
List of Unclassifed Manufacturers RE46C101
Microchip Technology RE46C101
R & E International, Inc. RE46C101

[BOJI4OK offline]

вот здесь нормальная схемка и подбор деталек для an6884
