WG12232A-REI-V#A

[-ALS- offline]

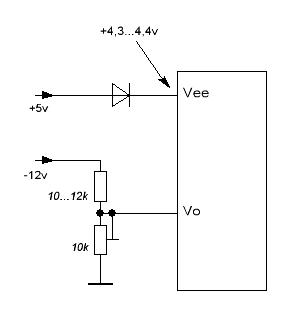

Vee - это питание подсветки (+4,2в). Ее (подсветку) можно запитать и от +5в, но с последовательно включенным диодом, на котором упадет 0,6...0,7вольта.

А напряжение контраста - это Vo, к нему подводишь -5в через подстроечный резистор по схеме, что я нарисовал. Но я бы попробовал для начала просто замкнуть Vo на землю.

[ypypy offline]

спаял.... таже самая история, тестовой строки нету, все также через LCDHype выводится бледная надпись hello word, а одно изменения с -5В контрастность фона теперь регулируется резко, а не плавно как было до этого. У меня уже терпения не хватает, третия неделя пошла))) ну неужели правильный второй даташит?!
confused

[-ALS- offline]

что за тестовая строка ? прямоугольники ?
Ее никогда не было ни в одном графическом индикаторе, и в твоем тоже нет.

Если hello word выводится, то все работает правильно.
Контраст по какой схеме собран ? Номинал подстроечника какой ? Как он включен ?

[ypypy offline]

вот так в первый раз
второй раз Vee при этом разе был подключен на землю
подстроечный резистор на 10 КОм
вообщем в обоих разах один и тот же результат.
ну все походу напаялся я)) lcd умер(((( при подключении теперь горизонтальные полосы бегут по экранчику)))

[ypypy offline]

вот так в первый раз


второй раз Vee при этом разе был подключен на землю
подстроечный резистор на 10 КОм
вообщем в обоих разах один и тот же результат.
ну все походу напаялся я)) lcd умер(((( при подключении теперь горизонтальные полосы бегут по экранчику)))

[-ALS- offline]

Ты тестером-то мерял, что у него твориться на Vee ?
Там либо отрицательное напряжение (в чем я лично очень сильно сомневаюсь), но тогда твоя первая схема верна.
Либо подключена внутренняя подсветка на светодиодах, тогда схема приобретает совсем иной вид.
... с надеждой, что ЖКИ еще живой :

[Александр Слободян offline]

Vee - это подсветка матрицы должно быть 4-4,2 Вольта... через резистор 2 вата 10 Ом, подаешь +5 вольт, для полной яркости.
А можно используя регулируемый стабилизатор, сделать регулировку яркости подсветки...

[ypypy offline]

И в новь продолжается бой!!! LCD жив))) что подтвердило старое подключение))) Эксперементы продолжаются!
Я попробывал подключить к Vee +5В через ресистор 10 Ом, реакция нулевая при этом Vo подключал на GND. Сейчас попробую по схеме -ALS-

[ypypy offline]

-ALS- к сожелению у меня нет тестера, не могу проверить(((

[ypypy offline]

Я извеняюсь за глупый вопрос, а матрица это сам фон экрана или это буквы каторые отражаются на экране?))
Так почему то я покупал ресистор на 0,25 Вт 10 Ом вместо 2 Вт, сегодня куплю резистор 2 Вт 10 Ом и попробую что будет

[-ALS- offline]

матрица - обычно это сам экран, а не буквы
мощный резистор нужен для долговременной работы (он греется), просто проверить (кратковременно) можно и с 0,25Вт

[ypypy offline]

по схеме -ALS- так же история, бледные символы, фон регулируется резко, и немного греется подстроечный резистор 10кОм(((
мож на Vee подать-5В confused

[-ALS- offline]

А, может, наберемся мужества и перейдем от бабских вопросов к пацанским телодвижениям ?

что есть"фон регулируется резко" ? фото в студию - тоже нечем ?
тестер попросить у знакомых - не судьба ?
купить - то не ?
питание откуда подано ?
там точно ПЯТЬ вольт ? не 4,69 ? не 5,25 ?
схема подключения ? мы ее еще не видели, никакую. мы только слышали "но не уверен что правильно спаял схему"

Дружище, скажу честно - там работы на 10 минут. А сидеть и гадать на кофейной гуще...
Мне проще будет сказать тебе, что ты его уже спалил и уйти из темы.

[ypypy offline]

меня просто смущает 19 пин на жки : A/Vee 4,2 V for LED/Negative Voltage output

[ypypy offline]

акей, щас все седалем
