импульс на К561ЛА7 (Нужна помощь)

[Шурика offline]

А теперь обьясните мне , я мало в электронике разбираюсь, что мне конкретно даст этот транзистор?

кондер тебе там не нужен, а транзистор тебе даст усиление по току, которого тебе не хватает для питания нескольких светодиодов.

[BlackJack offline]

Ключ обеспечит то, что ток для питания диода потечет через транзистор, а не через логику микросхемы. Микросхема в данном случае будет только источником импульсов для управления транзистором.
З.Ы. Если будет понятнее, то транзистор в некотором роде работает как реле - подали сигнал - транзюк включил диод (открылся). Убрали сигнал - транзюк выключил диод. :wink:

[Rom@L offline]

Собирал бегущие огни на К561ИР2 когда делал из мышки ёлку. При питании 5 вольт(USB) максимум что я выжимал с одного выхода-это ток в 6 миллиампер. Причём чтобы выжать эти миллиамперы пришлось совсем исключить токоограничительные резисторы и посадить светодиоды напрямую к выходу (схемотехнически некорректное решение, но микросхема работает в таких условиях уже более 2х лет). Светодиоды подключал между плюсом питания и выходом. Если включать как в приведённой в первом посте схеме, максимальный ток получается всего 1,5...3 миллиампера на вывод.
Нагрузочная способность микросхем внутри всей 561й серии примерно одинакова, так что не знаю кто и из каких соображении рассчитывал схему на 12 запараллеленных светодиодов.

[ONIX64 offline]

кондер тебе там не нужен, а транзистор тебе даст усиление по току, которого тебе не хватает для питания нескольких светодиодов.

А теперь конкретнее, какой из двух кондеров надо исключить ? С или С1 ? Если С1 то я сомневаюсь что будет плавное возгорание диода и дальнейшее плавное его затухание. P.S. если у вас есть какието конструктивные соображения, то лучше отображайте их на схеме, так будет легче понять что почем....

[ONIX64 offline]

куда все делись то ? проблема так и не решена.....

[Xakep.rus offline]

куда все делись то ? проблема так и не решена.....

Ты транзистор выходной поставил?
Если да, то плавностью нарастания тока через него проще, и целесообразнее, управлять в цепи базы! :doc: Для этого от вывода базы транзистора на общий провод поставь конденсатор 10-100 мкФ (подбирается экспериментально), а конденсатор параллельно светодиоду убери;)

[Шурика offline]

[quote="Xakep.rus"]плавностью нарастания тока через него проще, и целесообразнее, управлять в цепи базы! :doc: Для этого от вывода базы транзистора на общий провод поставь конденсатор 10-100 мкФ (подбирается экспериментально), а конденсатор параллельно светодиоду убери;)

[Xakep.rus offline]

Шурика, мне сейчас 29, а паяльник в руки я взял примерно в 8-9 лет;)

[Шурика offline]

Шурика, мне сейчас 29, а паяльник в руки я взял примерно в 8-9 лет;)

ого! у меня стаж всего 5 лет паяния :dontknow: а чем занимался? ВЧ-техника?

[ONIX64 offline]

кондер уберу - это понятно
я что то несовсем понял ----> Для этого от вывода базы транзистора на общий провод поставь конденсатор 10-100 мкФ (подбирается экспериментально)
на общий провод между чем и чем??? это куда, я чет немного непонял ?

[Xakep.rus offline]

[quote="ONIX64"на общий провод между чем и чем??? это куда, я чет немного непонял ?[/quote]

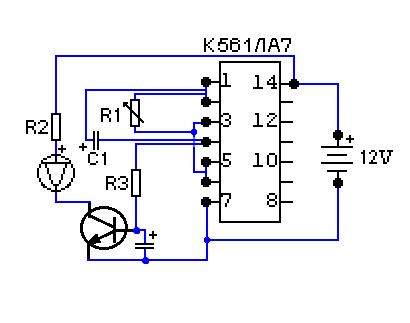

Нижний вывод резистора R3 соединён с Базой транзистора. Между ним и 7-й ногой микросхемы нужно ставить этот конденсатор...

[Шурика offline]

это значит вот так

[ONIX64 offline]

оооооооо спасибо большое ! попробую собрать скажу что получилось.

[ONIX64 offline]

парни какого номинала примерно надо ставить конденсатор идущий от транзистора? и нужен ли он вообще там?
P.S. извиняюсь что така долго небыло, просто у меня завал, дел не в проворот, сейчас выдалось пару свободных дней чтобы собрать всю схему....
поже выложу фото ещё не вытравленой печатной платы, если есть какие то косяки то лучше исправить их на ранней стадии!

[Шурика offline]

поставь конденсатор 10-100 мкФ (подбирается экспериментально)
