Доброе время суток . Вопрос такой:
Нашол панель дисплея от NOKIA-640 ,но у него сам дисплей LPH7366-1
и названия выводов не совпадают с
http://rifer.narod.ru/nokia3210.htm
У640
Vdd
SCLK
SDIN
D/...C
...SCe
OSC
Vss
VOUT
...RES
Может кто поддскажет как подключить?

[_Серега_ offline]

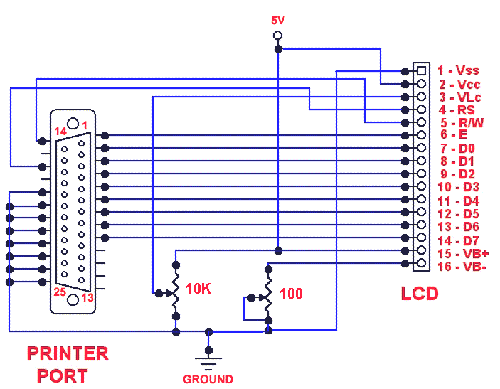

Step, советую вот эту схему. Сам по ней паял.



Только землю (которая в самом низу схемы) подключать не обязательно, от LPT ee и так хватает.
Если не совпадают, наверное ты паял по схеме смотря на внутреннюю часть вилки LPT, а нужно наоборот.
16 и 15 это анод и катод. Перепутаешь если ничего страшного не случиться.

ROMEL2005, где-то здесь я читал, что если даже ты подключишь, софт работать с твоим дисплеем не будет.

xkibibenflul, работоспособность подсветки еще можно узнать а вот работоспособность самого индикатора наврядли.

[100XANOFF offline]

А где взять плагин для поддержки русского в смарти, а то везде пишут а где взять нет...

[100XANOFF offline]

Во нашел... http://dexter-zvon.narod.ru/Arhivs/rus.rar

Но может есть и другие...

[M@TR!X offline]

Step, советую вот эту схему. Сам по ней паял.



Только землю (которая в самом низу схемы) подключать не обязательно, от LPT ee и так хватает.
Если не совпадают, наверное ты паял по схеме смотря на внутреннюю часть вилки LPT, а нужно наоборот.
16 и 15 это анод и катод. Перепутаешь если ничего страшного не случиться.

ROMEL2005, где-то здесь я читал, что если даже ты подключишь, софт работать с твоим дисплеем не будет.

xkibibenflul, работоспособность подсветки еще можно узнать а вот работоспособность самого индикатора наврядли.

ЛИБО У МЕНЯ ГЛЮК ЛИБО В СХЕМЕ ОШИБКА !!!!!!

[Dimonio offline]

Ребятки в этой схеме глюка нет у меня по сей день стоит LCD-шка по этой схеме спаяна и все отлично работает.

[_Серега_ offline]

100XANOFF, я даж не знаю как тебе благодарность выразить. Плагин пашет и на Smartie 5.1!!! Спасибо!!! :super:

[digitalr offline]

Вот только дисплейчик от нокии к этой схеме никакого отношения не имеет.
Поскольку контроллеры ну совсем разные

[digitalr offline]

Пардон. Промахнулся чуток

[Step offline]

_Серега_, чёт я не понял как его к смарти 5.1 прифигарить там же он установки не требует а в ридми сказано скинуть этот файл в папку где установлена прога!

[_Серега_ offline]

Step, кинуть нужно в папку Smartie 5.1\plugins
Примеры использования:
$dll(rus.dll,1,$WinampTitle ,rus) - выводит на LCD русские теги MP3 из винампа.

[Step offline]

пасиб :D

[-=MaD_MaN=- offline]

M@TR!X, не схема нормальная я по ней делал моник и всё работало

[100XANOFF offline]

а чем 5.1 лучше 5.4 ??

[-=MaD_MaN=- offline]

100XANOFF, эээ вобще по мне 5.4 лудше просто у _Серега_ 5.3 и 5.4 почемуто не работают а вобще лудше LCDHipe и графический моник кто не знает как подключить вот ссылка http://modding-kav.narod.ru/22.htm
