Термоконтроль для ПК своими руками

[BATCOH offline]

Сидя ночью за компьютером и сёрфя в инете, я обратил внимание на излишний шум, издаваемый системой воздушного охлаждения,.
А почему бы автоматически, в зависимости от температуры, не управлять оборотами кулеров?

[BATCOH offline]

После 2х месяцев,
в течение которых я искал подходящую схему, усовершенствовал и настроил её. Схема выполняет релейное регулирование
оборотов сразу 3х кулеров в зависимости от температуры.

http://ungood.narod.ru/images/tc/sxema20.jpg

Для себя я решил использовать в качестве измеряемого объекта - жесткий диск, установленная у меня температура срабатывания
около 39-40 градусов.Термодатчиком послужил NTC термистр B57891-M 103-J 10кОм, термистр закреплён на металлической крышке ЖД. Схема состоит из управляющего блока и блока индикации. Управляющий блок состоит из триггера Шмидта на операционном усилителе К553УД2. К схеме подключено 3 кулера, из них 2 работают на впуск-выпуск потока воздуха из корпуса ПК, третий кулер
установлен снизу ЖД. Блок индикации выполнен с применением микромхемы К561ТЛ1.
Теперь немного о работе схемы:
ОУ сравнивает два напряжения на его входах, и если они оказываются равными, то на выходе появляется напряжение
питания ОУ. Температура срабатывания устанавливается переменным резистром R2, для более точной и плавной
настройки последовательно к R2 были припаяны R9 и R7, номиналы которых выбираются опытным путем.
Стабилитрон VD1 необходим для стабилизации питающего напряжения ОУ. Резистор R8 обеспечивает положительную обратную
связь. Номинал R8 определялся опытным путем. Конденсатор C1 полностью исключает нежелательные и неожиданные
переключения режимов. Транзистор VT1 берёт на себя ток нагрузки от 3х кулеров. Стабилитрон VD2 позволяет установить напряжение
питания кулеров до срабатывания реле в диапазоне 5-6 В.

Блок индикации показывает в каком режиме находится схема в данный момент. Если температура ниже выставленного переменным резистром R2 значения, то горит синий светодиод. Если происходит срабатывание реле, то загорается красный светодиод.

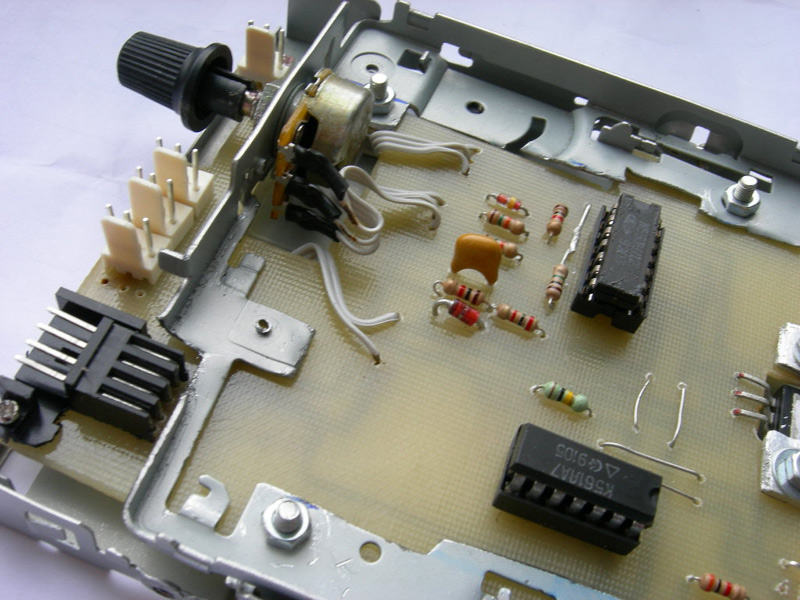

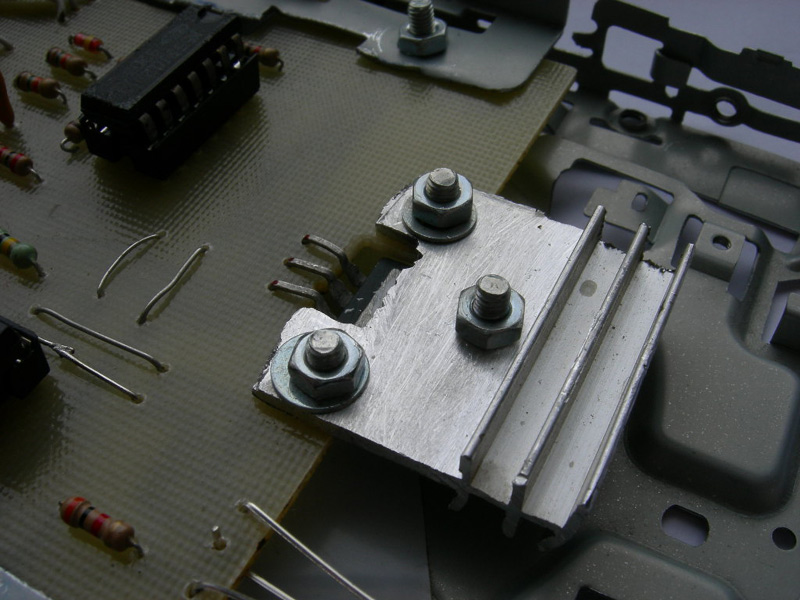

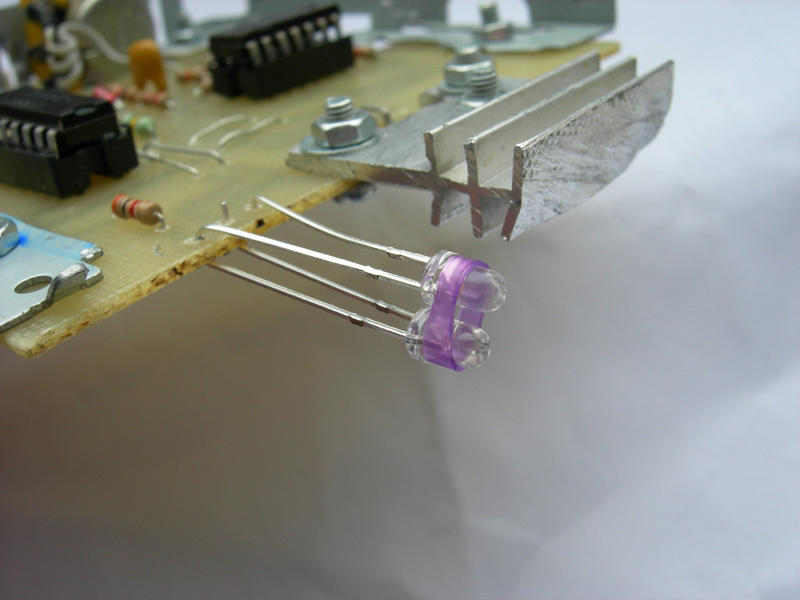

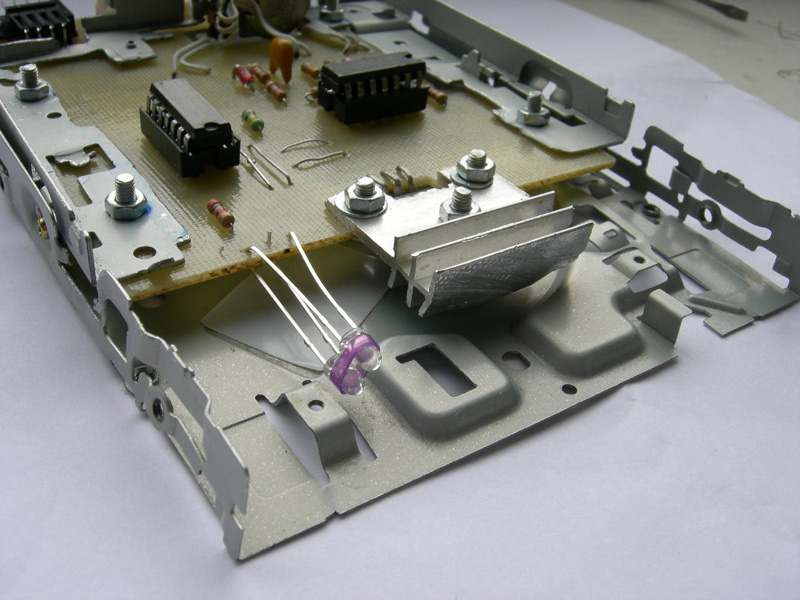

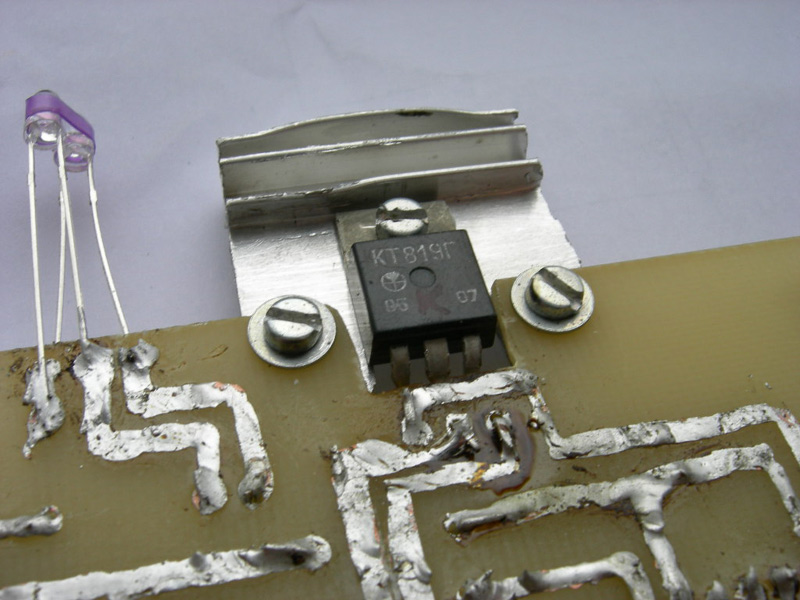

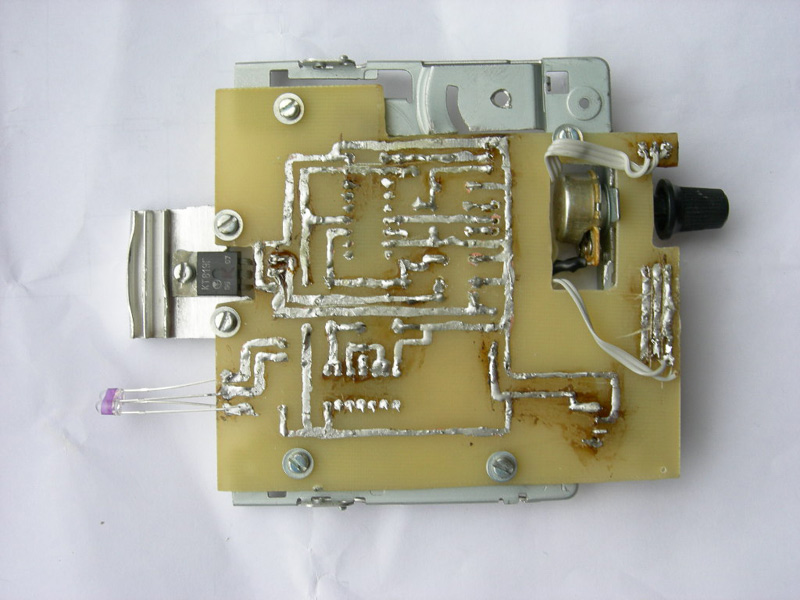

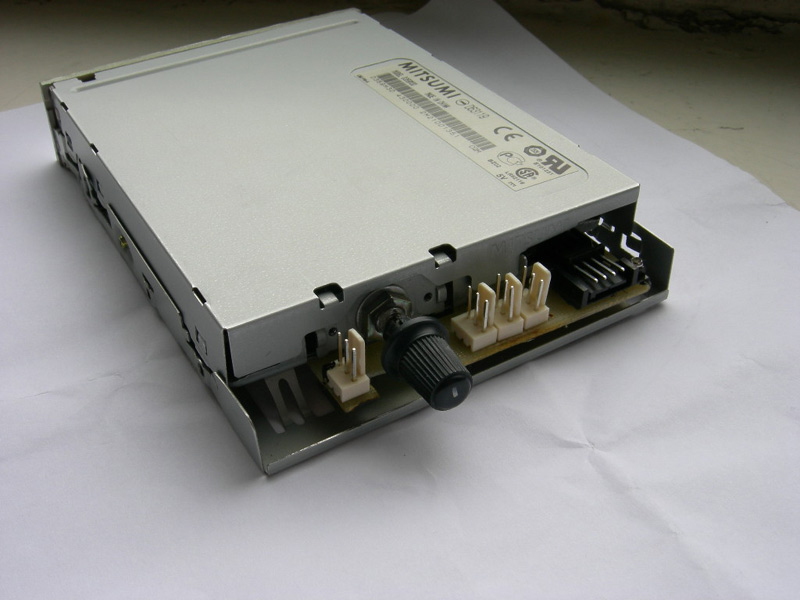

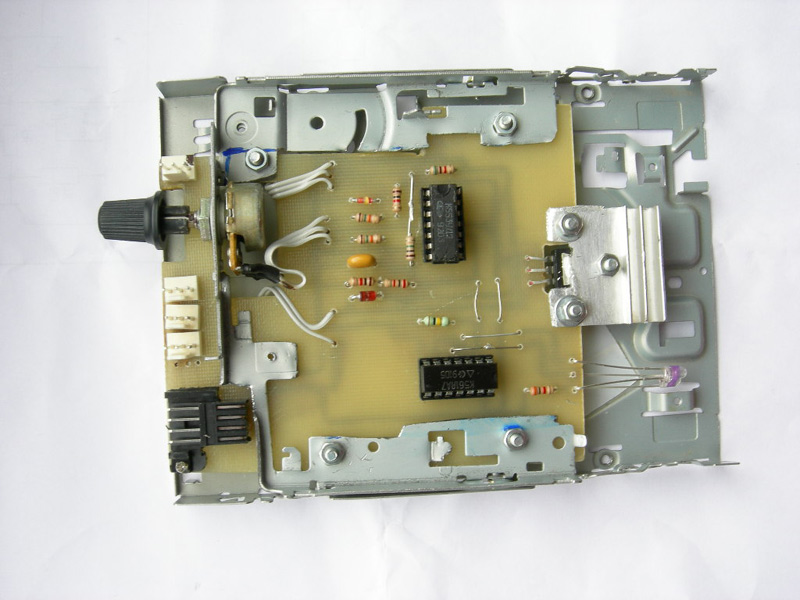

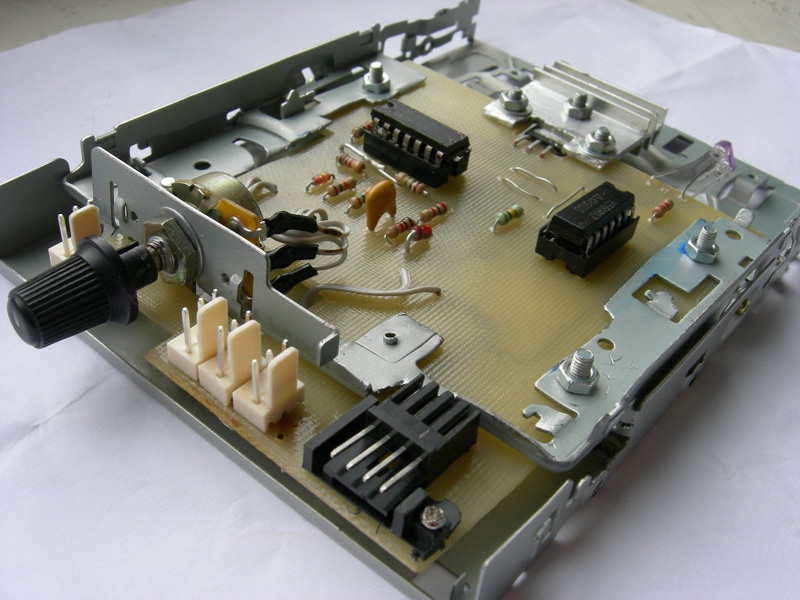

http://ungood.narod.ru/images/tc/t_c_001.jpg
http://ungood.narod.ru/images/tc/t_c_002.jpg
http://ungood.narod.ru/images/tc/t_c_003.jpg
http://ungood.narod.ru/images/tc/t_c_004.jpg
http://ungood.narod.ru/images/tc/t_c_005.jpg
http://ungood.narod.ru/images/tc/t_c_006.jpg
http://ungood.narod.ru/images/tc/t_c_007.jpg
http://ungood.narod.ru/images/tc/t_c_008.jpg
http://ungood.narod.ru/images/tc/t_c_009.jpg
http://ungood.narod.ru/images/tc/t_c_010.jpg
http://ungood.narod.ru/images/tc/t_c_011.jpg

[RS@ offline]

BATCOH, Прикольно, что тут ещё скажеш!!!!!!

[kika offline]

что-то у меня картинки не открываются

[RS@ offline]

kika, всё нормально открывается, вылетает народ, там кликаеш на ссылку и смотриш.

BATCOH, Вот ток деревяшка не в тему, а сама суть прикольная

[BATCOH offline]

какая деревяшка ?

[RS@ offline]

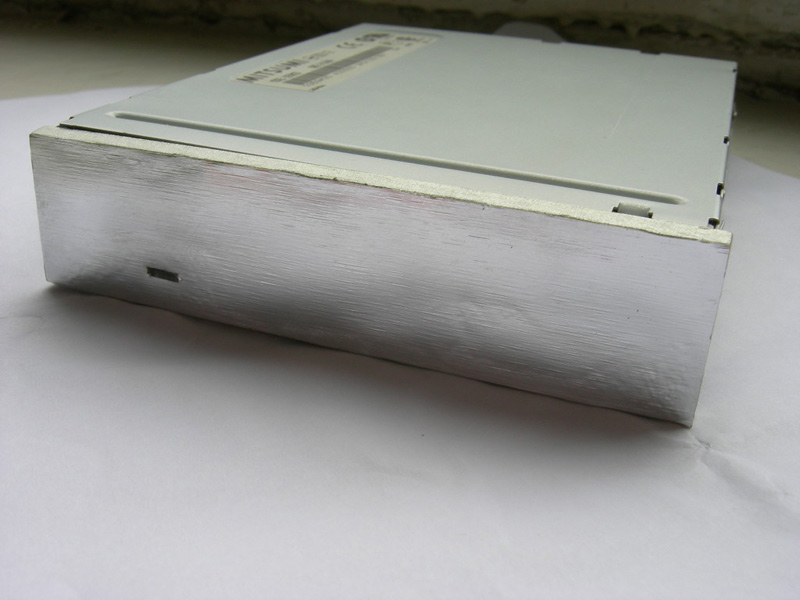

http://ungood.narod.ru/images/tc/t_c_001.jpg
спереди на сидюке, очень на неё похоже.


удадил двойной пост. юзаем предпросмотр... и вначале думаем, потом пишем.
ЗМЕЙ

[BATCOH offline]

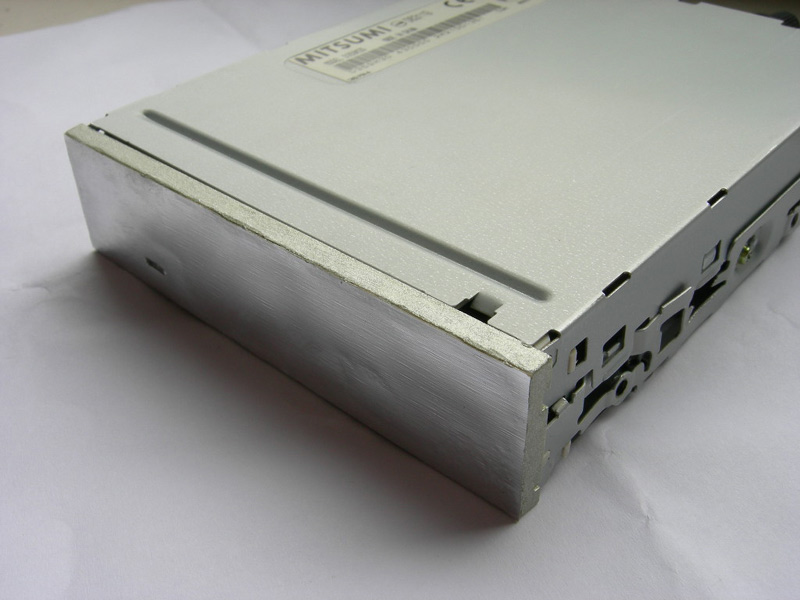

это панелька от флопа, заклеенная зеркальной самоклейкой
