все фотки обновил(вот ссылки ещё раз):
http://ungood.narod.ru/reobus/rb_001.jpg
http://ungood.narod.ru/reobus/rb_002.jpg
http://ungood.narod.ru/reobus/rb_003.jpg
http://ungood.narod.ru/reobus/rb_004.jpg
http://ungood.narod.ru/reobus/rb_005.jpg
http://ungood.narod.ru/reobus/rb_006.jpg
Описание устройства:
трёх канальный реобас со световой индикацией вращения кулеров и питания.
Назначение устройства:
плавная регулировка питающего напряжения трёх кулеров .
Устройство устройства:
принципиальная схема -
http://ungood.narod.ru/reobus/rb_007.jpg

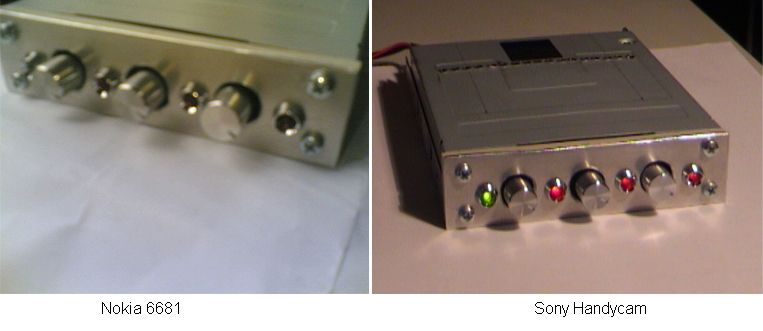

Корпус позаимствован у флопа, радиодетали куплены в магазине "Чип и Дип", все
детали смонтированы на стеклотекстолите с разводкой дорожек, самая дорогая деталь
(помимо сломанного флопа) ручки (25 руб).
За индикацию вращения 3 кулеров отвечают 3 красных светодиода в хромированном держателе, за индикацию питания - 1 зелёный светодиод. Ручки и передняя панель выполнены из алюминия.
Питающее напряжение меняется в пределах от 0 до 12 Вольт.
