Встала задача собрать _как_можно_более_компактный_ ПК для работы с фрезерным станком.
Силовая электроника станка работает под управлением Mach3, соответственно, второе условие (после компактности) - наличие на материнке разъема LPT.
Поэтому всякие неттопы, ТВ-боксы и прочие современные крохи на атомах и ARM-ах отпадают сразу.
Если кто помнит, на КМ-2009 я собирал МаленькуюЧернуюКоробку на miniITX-материнке.
Тот компьютер потом уехал от меня, но остался его брат-близнец, чуть попроще (без дисплея) и собранный на другой матери, интеловской D201GLY.

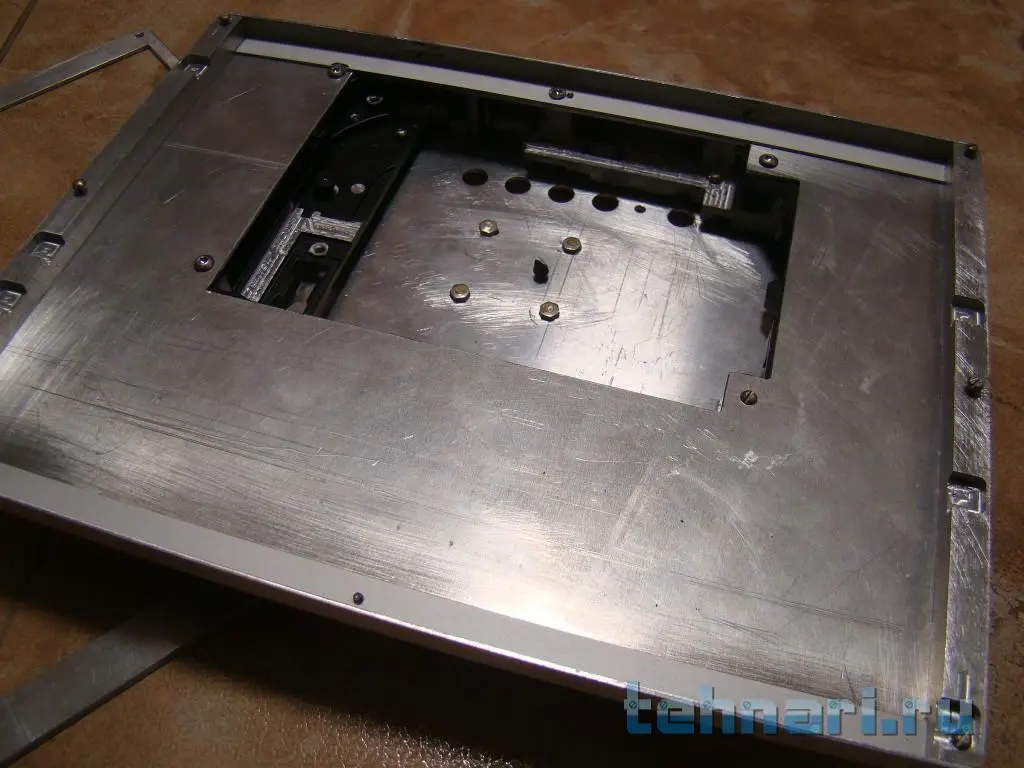

Вот так он выглядел :
За всю его жизнь он всего пару раз использовался где-то "на подхвате", все остальное время пролежал на лоджии.
Причина - этот самый обрезок из урезков D201GLY.
Celeron 1.33, SiS-овский чипсет, огромное количество НЕраспаянных элементов (даже Clear CMOS не распаян), отсутствие SATA, всего один IDE, убогий BIOS, несовместимость с модулями DDR2-533 (хотя FSB именно такая), ну и т.д. В принципе, и этого достаточно.
Основная причина, по которой я в свое время ее купил - цена. И еще это была, по-сути, первая miniITX-материнка, выпущенная не VIA, а, типа, известным производителем :)))
Но у VIA на тот момент на борту были и video-out, и 5.1-канальный звук, и LVDS, и еще куча наворотов.
Которые напрочь перечеркивались только одним - родным VIA-шным C7.
Тут же - "только сыр и кофе" (с) и ничего лишнего.
Но когда я сейчас подключил этот компьютер к станку, все заверте...
Т.е. с одной конкретной задачей компьютер идеально справляется, быстродействия хватает, работает тихо и безглючно.
Система - MicroXP-0.82, на диске занимает ок. 250МБ и потребляет ок. 70МБ оперативки.
Вместо винчестера - карта памяти CF емкостью 512МБ с самодельным IDE-переходником (его я паял лет 15 назад, ибЭев у нас тогда еще не было, китайцы тоже еще не подтянулись).

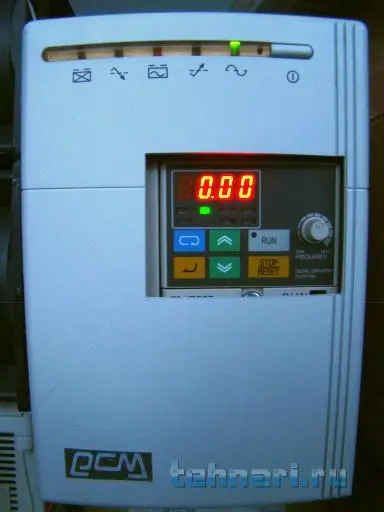

Силовую электронику для станка я сначала хотел разместить в обычном настенном ящике, типа тех, что используются для сигнализаций, но потом у нас стали отключать свет (привет небратьям) и в какой-то момент, во время возни с зарядкой аккумуляторов на Powercom KIN-1500AP, я поймал себя на мысли, что его форма/размеры идеально подходят под мою задачу.
Сам ИБП я потрошить не стал, а на одном из форумов нашел голый корпус от него же.
Сначала разместил в нем самые громоздкие детали - блок питания для драйверов шаговых двигателей и частотник для шпинделя :
Следом - драйверы и контроллер ШД
В таком состоянии я подключил его к ПК, выточил несколько деталек и убедился в том, что все работает нормально.
