И снова рад приветствовать всех на нашем форуме!!

все таки больницы, болезни... куча свободного времени...
это меняет людей.. по крайней мере меня поменяло...
нет. в итоге я конечно кем был тем и остался..
но былая ностальгия по прошлому проснулась с новыми силами,
и дала новые интересные цветки, из которых должны вырасти со временем плоды..

если позволите, я решил начать цикл ворков в одной теме посвященных одной тематике:
конечно же играм серии Fallout...
ворков с небольшой ноткой "фантастики"..
делаю я прежде всего для себя!
а вам решил показать, что же из этого получается
огромное спасибо philosopher и -ALS-, за их недавние ворки на форуме,
как всегда помогают додумать острые моменты в своей работе

первое, что хочу показать и о чем рассказать,
готово на 90% - поэтому собственно и решил показаться уже.
как я уже писал в прошлом ворке - мои кривые руки так и остались на месте,
поэтому судите сами :D

ворк будет затяжной и очень беспорядочный в плане "скачек" по "девайсам"

[Heliklin offline]

из чьего-то дневника обрезки:


…У меня есть рабочая комната - я называю ее "кабинет, хотя у меня и есть место в общей спальне, туда я редко прихожу, и на моем месте часто спят заезжие из боевых отрядов. Даже не у всех генералов есть свой кабинет. Комнатка не большая, но есть свой лежак, два рабочих стола, три шкафчика, наполненных разным хламом, сейф и несколько контейнеров…

…Сначала я делал эскизы карандашами на бумаге, но сами понимаете, ценность бумаги не совместима с ценностью моих "художеств", карандашей у меня большой запас - спасибо Максу из отряда "Кавабанга", притащил мне шесть пачек старых армейских грифельных карандашей из одного похода. Эскизы и чертежи дополнял описаниями, накопил пару больших папок. И всё время я был чем-то занят, реализовывал свои идеи. Когда я первый раз зашел в свой кабинет - у меня был только один маленький набор инструментов, и выше описанное хозяйство комнаты. И даже набор инструментов, включающий в себя пару отверток, несколько напильников, молоток, ножовку по металлу и пассатижи - достался в подарок от старейшин Братства, в бонус к кабинету…

…Я до сих пор не могу понять, как старейшины определяют в человеке его предназначение. Почему меня не сделали воином, или механиком, водителем транспорта или бтр? Видимо есть свои секреты в таких распределениях. Спустя несколько лет я понимаю, что доволен свои назначением на эту роль. Я быстро сдружился с кладовщиком Гассаном и механиком Мидасом, которые и стали помогать мне барахлишком за умеренную плату, или просто по бартеру. Братство платит всем служащим жалование, которое многие спускают на азартные игры, выпивку и прочие развлечения. Я же расширяю ассортимент своего инструмента, кое-что нахожу и выкупаю через посредников, кое-что изготавливаю сам по своим же чертежам. Газовую горелку я беру взаймы у механиков…

...Пару пинцетов я смог купить за достаточно крупную сумму у медика Хайленда, симпатичной женщины и хорошего врача, но жутко скупой и дотошной...

...Из довоенных технологий, доступных Братству - остался секрет производства различных батарей...

…Сначала сделал опытный образец, а потом с его помощью собрал полноценный экземпляр. Нашел пару неплохих трубок из серебристого металла. Тумблеров, разъемов и переключателей, жгутов проводки и прочих компонентов достаточно в различной довоенной электронике, о назначении, которой не всё известно до сих пор, не смотря на многочисленные архивы и справочники. Долго искал затвердевающую смолу, заказал ее паре боевых отрядов, назначил хорошее вознаграждение, отправил сообщения друзьям через терминал в лаборатории. Сорок дней поисков и мне повезло. Запчасти из первого образца, послужили в итоге для второго. Хотелось сделать не просто удобный инструмент, хотелось функциональности. Мой "девайс" работает от микробатареи в мобильном варианте, или от любого терминала по стандартному штыревому проводу. Я сделал для себя в кабинете отдельный блок, работающий от электросети, который дает возможность подключать устройства к питанию по аналогии стандартного терминального штыревого порта. Довоенные записи часто к пояснению текстом дополнялись изображениями, поэтому свои описания я постараюсь дополнить найденными мною похожими изображениями, или с помощью чертежей, эскизов и набросков….

[Heliklin offline]

[Heliklin offline]

[Heliklin offline]

[Heliklin offline]

...залил смолу в форму, первые эксперименты в этом направлении, от того как быстро и качественно высохнет - будет понятен дальнейший результат...

...пока сам "девайс" тоже сохнет от предварительной вклейки компонентов...

....а мне тем временем нужно запастись микробатареями для использования мне помещений...

[Dmitry123 offline]

Heliklin, что это? И куда нужно плюнуть (бактерий там хоть отбавляй), что бы оно заработало автономно? confused

[Heliklin offline]

Dmitry123, извините про бактерии Вас увы не понял.

пока назначение девайса не раскрываю.
синяя подсветка - это такой индикатор работы,
включается нажатием кнопки и на патрон подается питание,
одновременно с этим загорается светодиод





девайс сможет работать автономно, это первый блок из двух,
либо по проводу от любого источника питания с соответствующим разъемом



после заливки эпоксидкой в рабочем состоянии


это был мой первый опыт работы с эпоксидкой,
спасибо philosopher за его подробные ворки,
очень сильно помогло, но как он писал - все-таки нужен опыт
я не останавливаюсь на этом и буду набираться опыта
и в дальнейшем confused

работа по проводу меня уже устраивает,
с помощью этого девайса я продолжаю работать над основной
целью всего проекта "Fallout Tools".
не хочу создавать кучу разных новых тем,
все буду показывать и писать в одной.
Впереди и покраска, и декорации, но на все нужно время и
бесценный опыт.

[Dmitry123 offline]

....а мне тем временем нужно запастись микробатареями для использования мне помещений...

Heliklin С назначением понятно — секрет пока. А вот куда заправлять субстанцию с бактериями для использования автономно??? Вообще это полезная вещь или сувенир из Fallout? :dontknow:

[philosopher offline]

Не знаю, какое отношение этот девайс имеет ко вселенной Fallout, но я точно знаю, что это - световой меч! ::-D: Дайте два.

[Heliklin offline]

philosopher, Dmitry123, я прекрасно понимаю, что цвет подсветки,
в стиле Fallout должен был быть зеленым или желтым,
но мне лично ближе синий :D
тем более, что он тоже встречается в играх этой серии
в различной электронике...

[Heliklin offline]

продолжаю.

шнурочки купил. разъемы достал запасенные.
немного пайки и 10 минут трудов



итог:


донор.


и вот тут огромная благодарность -ALS-
за подсказку с USB для опытов




итог дня - первый этап закончен.

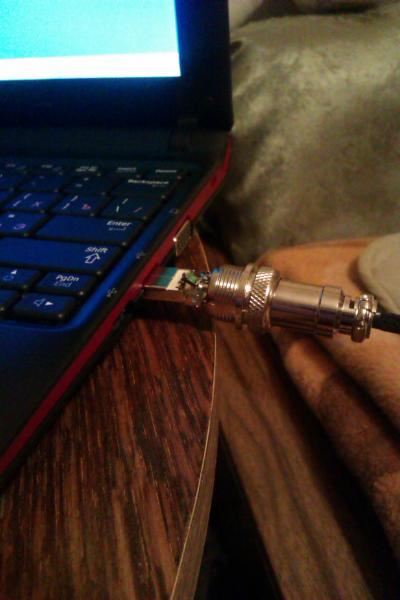

теперь девайс работает от питания usb.
предохранитель выпаял из одной старой материнки
для этого переходника буду делать корпус

[Heliklin offline]

Dmitry123, это крайне полезная вещь для большинства
и не только для моддеров. Тем более с питанием от usb.
думаю, что в сети куча подобных девайсов собрано,
я схему придумал сам, но с подсказки -ALS-
можно погуглить наверняка уже и китайских подобных девайсов куча в продаже
мне хотелось сделать свой, для себя и под себя

[Heliklin offline]

хм.. фото сделанные при одном освещении на работе,
при домашнем освещении - совсем другие...
и как то жутко выдают плохое качество

смотрю в галерее как раз идет бурное обсуждение возможностей
usb-паяльников...

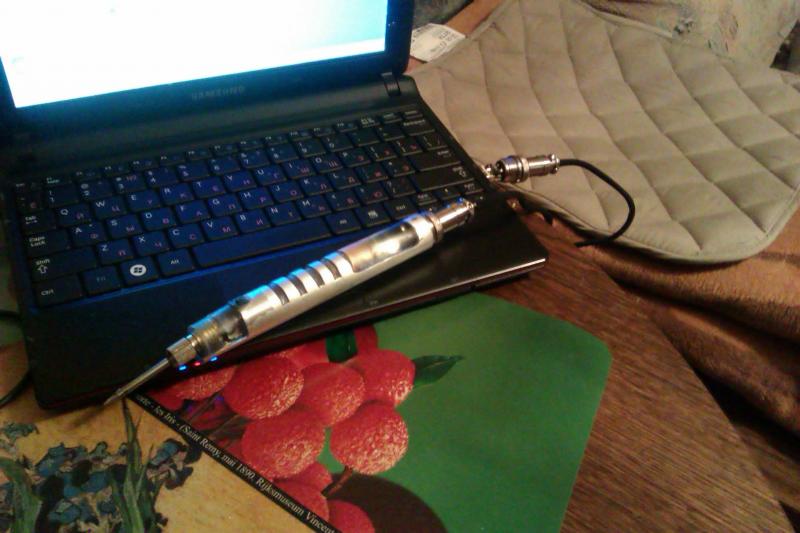

ну что ж.. вот и фото.




сам провод питания от usb из прошлого поста - я паял именно им,
используя "сырой" вариант.

usb он не палит. проверено на шести компах в офисе,
на личном нетбуке, на домашнем компе невесты.
жало разогревается секунд 10-15 до рабочей температуры,
остывает в течении минуты. Спокойно можно паять smd,
и любые миниатюрные работы

[Dmitry123 offline]

Heliklin, что используется в качестве нагревательного элемента? Вроде бы ворк есть , а ни хрена не понятно? :dontknow:

Не скучный паяльник с подсветкой, только жало кривовато относительно корпуса, а вообще прикольно. Ноут вместо бактерий... confused

А если на аккумуляторах пальчиковых замутить с зарядкой и питанием от USB? Аккумуляторы как емкость с бактериями, наклеечку им сделать соответствующую. :D
На пальчиковых аккумуляторах, сколько времени интересно проработает? confused
