Bianca (water cooling slim PC)

[Dmitry123 offline]

TITAN Bianca — серийная водянка с посредственной производительностью, уже давно снятая с производства. Выпускалась в двух вариантах, для процессоров и видеокарт, комплекты отличались только соответствующими водоблоками.

В общем будет собрана система, с охлаждением на основе компонентов от Бьянки.

Корпус будет изготовлен самостоятельно: основание и верхняя крышка акрил, по периметру алюминий, покраски не будет. Так же самостоятельно предполагается изготовить водоблоки и резервуар. Небольшой модификации подвергнется БП.
Чертежей, эскизов и прочей лабуды не будет, для компоновки обошелся макетом. Проектные размеры корпуса (ШxВxГ): 330x60x260 мм.


Есть пару вопросов:
1. Какой клей для склейки акрила (резервуара) посоветуете, доступный и без побочных эффектов в виде растрескивания в районе склейки? Прозрачность шва не обязательна.
2. Как реализовать подсветку в стиле подсветки реобаса Бьянки? В оригинале стоит сдвоенный светодиод, изначально светится только голубой, при повороте ручки реобаса повышаются обороты вентилятора и постепенно повышается напряжение питания красного светодиода. В общем на максимальных оборотах получается подсветка розового (или где-то рядом) цвета.
Как запитать красный светодиод для получения такого эффекта? Вентилятор у меня будет управляться материнкой, подсоединен к CPU_FAN. Повесить красный светодиод параллельно с вентилятором, на CPU_FAN, через резистор и подстроичник? :dontknow:

Оригинальные компоненты Bianca, которые будут использованы:

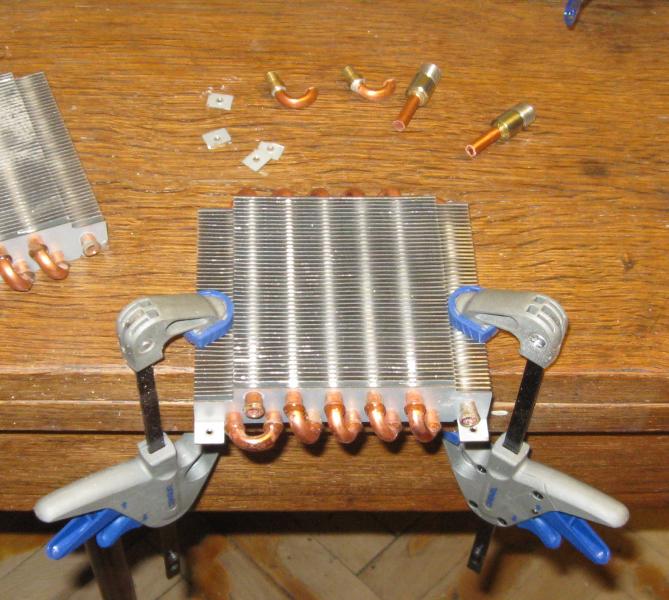

Отрезаем от радиаторов лишнее:

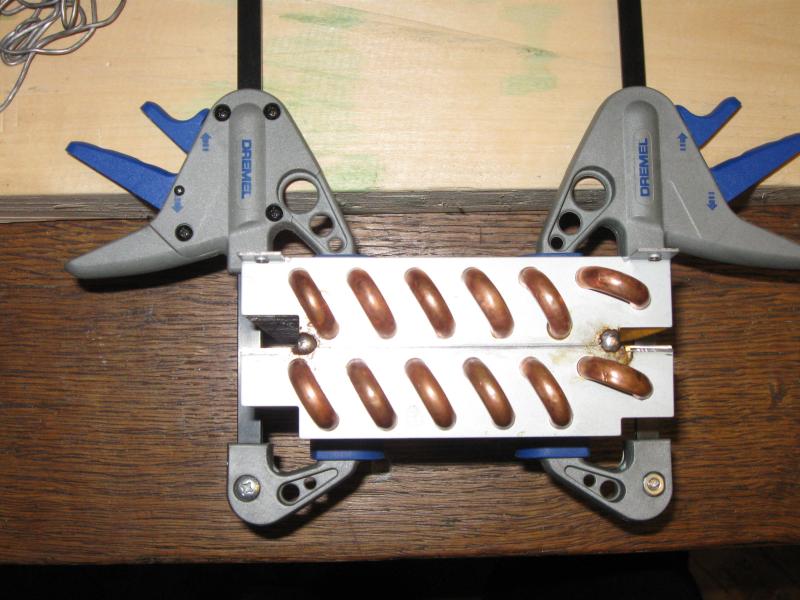

Спариваем радиаторы:

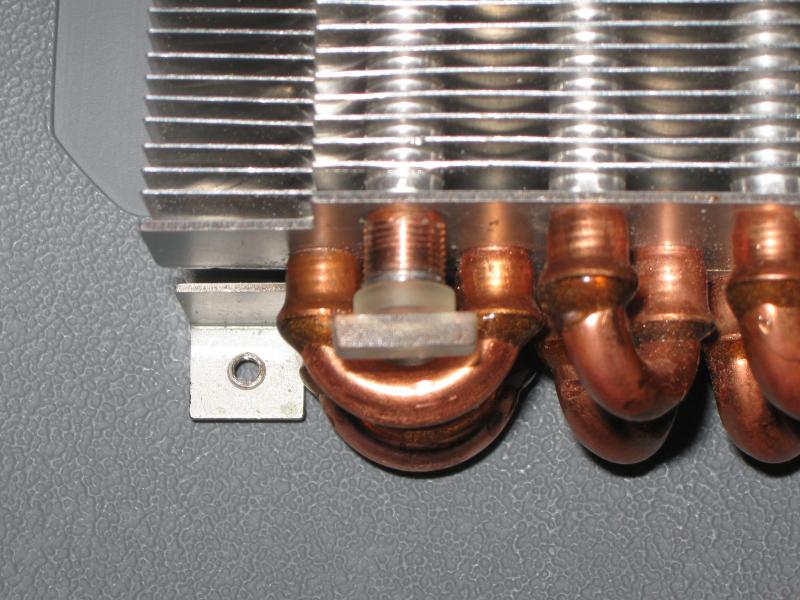

Нарезаем резьбу (то, что не в фокусе — общий язык с мыльницей ещё не найден :shy: ):

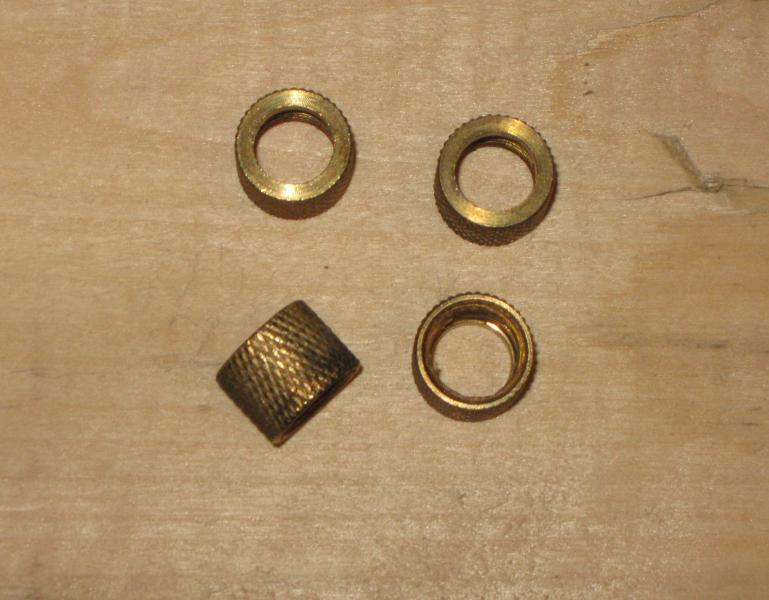

Пригодились обжимные втулки от EVERCOOL WC-101:

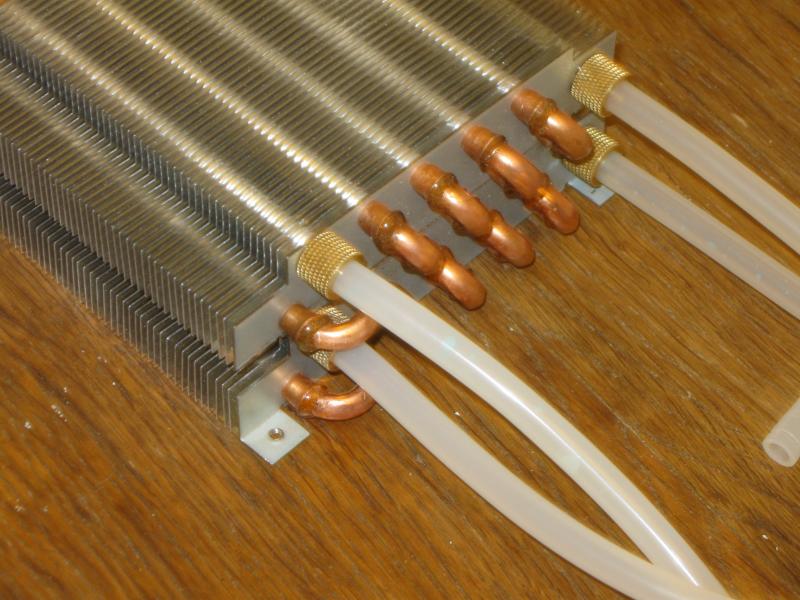

Радиатор в сборе:

[Sonic-Chainik]

А нельзя было соединить эти два радика между собой ещё и медной трубкой?

[Dmitry123 offline]

Sonic-Chainik, планирую разделить контур в водоблоке CPU.

[Шурика offline]

Dmitry123, в водоблоке будут два независимых отсека для 2х контуров? а зачем? confused

[Dmitry123 offline]

Шурика, ничего нового, подобные вододлоки раньше довольно часто использовались, типо ретро. Подаём охлаждающую жидкость в водоблок по одной трубке, а отводим по двум — поток разделён и у каждого персанальный радиатор.

[Heliklin offline]

Dmitry123, слежу.

была у меня такая водянка много лет назад.
хорошая вещь для своего времени :super:

[Sonic-Chainik]

Dmitry123, Ясно, только бессмысленно.

А для склейки пластиков лучше дихлорэтана не придумано.

[Dmitry123 offline]

Потихоньку продолжаем.

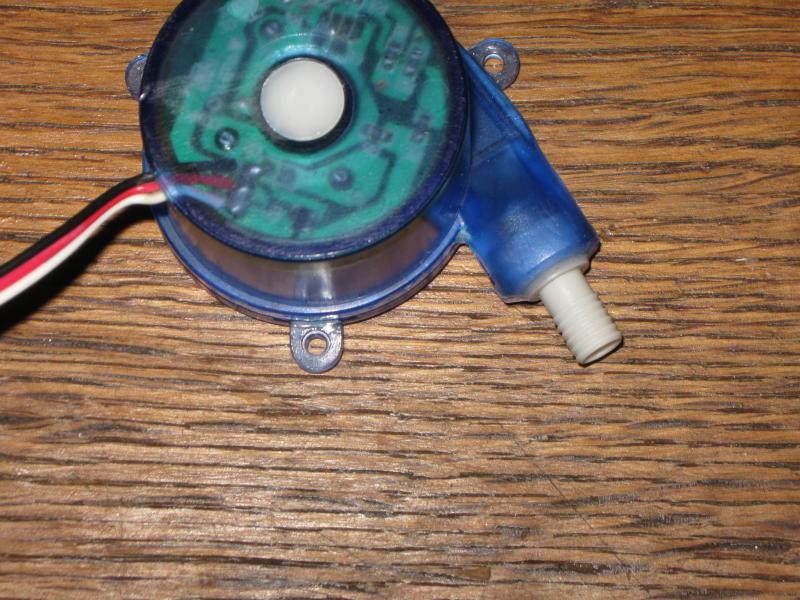

Делаем помпе штуцер — подгоняем и вклеиваем:

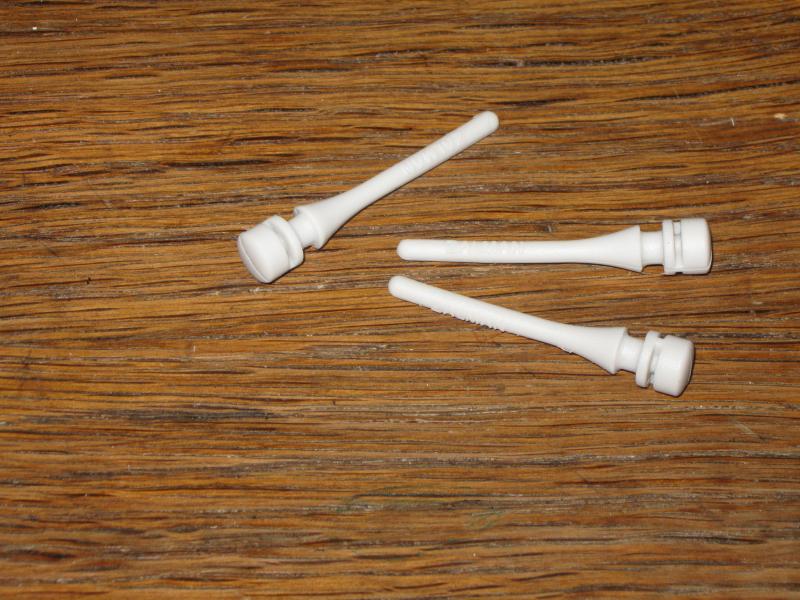

Антивибрационный крепёж ZM-SP1, от комплекта вентиляторов ZALMAN:



Немного растачиваем отверстия крепёжных ушек помпы и насос на подвеске:

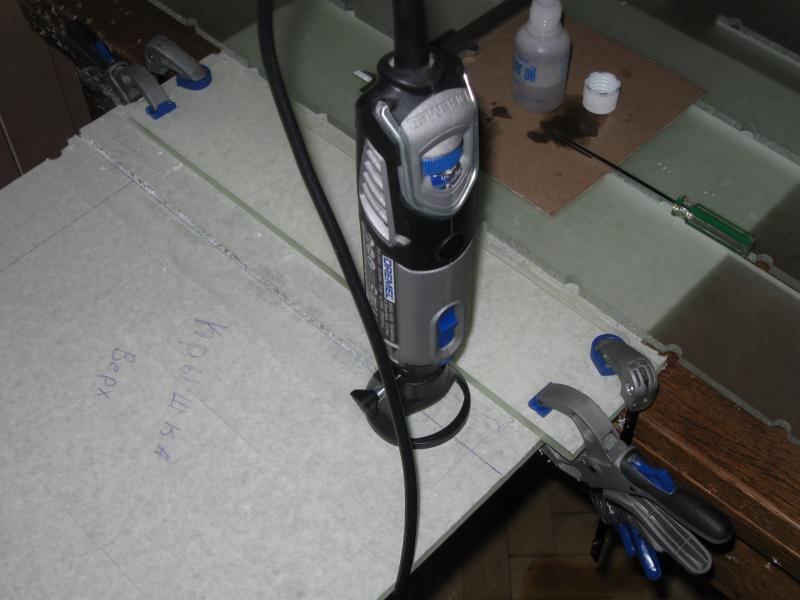

Оклеиваем, размечаем и режем оргстекло:

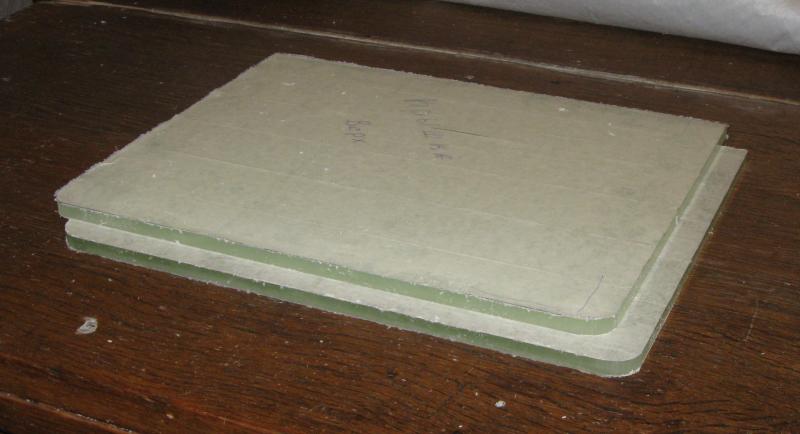

Заготовки основания и крышки корпуса:

[oleg235 offline]

Закопайте её обратно.
Дохлая помпа на 27л/ч, хилые шланги...
В результате имеем вот что:

Это поделие сливает нормальному кулеру на тепловых трубках.

[Dmitry123 offline]

oleg235, я так похож на идиота, сунувшегося в воду не зная брода? Да ладно... confused Вообще-то помпа, щланги и радиаторы являются основой всей этой затеи. Предлагаете закрыть ворк? А зря, будет много интересного... ну, или весёлого. ::-D:

[wwar offline]

Dmitry123, какое железо будет, не секрет?

[Dmitry123 offline]

wwar, гробить, так дорогое, а дешевое само загнётся. ::-D: Однозначно AMD FM1, со всем уже определился, за и сключением оперативки. Оглашаться будет по факту приобретения.

[Змей]

биянка - это то, что придумало титан, дабы отвадить людей от СВО. дохлая помпа, странный радиатор, тонкие селиконовые шланги, непонятные штуцера, склейка(!)штуцеров на эпоксидке и верхом этого - теплосъемник из паянных панелек. т.е. радиатор представляет собой медную пластинку на которую внутри напаяны пластинки для создания змейки. все это кстати имеет свойство разваливаться если проц выйдет на мощные температуры. все что я смог сделать с бьянкой - это получить 60градусов на среднем процессоре. но когда после установки нормального кулера увидел там же в тех же условиях 32(!)... я не представляю что можно родить из бьянки.

[Dmitry123 offline]

Змей, спасибо конечно, но как сделана Бьянка я знаю. Что подразумевается под средним процессором и нормальным кулером интересно?

[oleg235 offline]

Змей, в слове "странный" явно затесалось что-то лишнее ))
Dmitry123, средним процессором можно считать то, что обладает TDP 89 ватт, а средним кулером - Hyper TX3.
И кстати, читайте отчеты о сборке СВО в домашних условиях - там как минимум шланги 8мм и помпа 500-700 л/ч(в 20-30 раз производительнее, чем здесь).
