Началось все с того что купил я машину, и тут понеслось сделал подсветку в салоне установил музыку и мне казалось чего то не хватает, и меня осенило сделать светомузыку в багажнике, однако ворк пойдет не о машине а о создании светомузыки для дома..
Для начала я полез в интернет и начал искать готовые варианты схем и нашел таки =)
в общем первая мая светомузыка была сделана по вот этой схеме:
это очень простая схема и собрать её на макетной плате не составит труда, нужно сказать что работает она отлично, но есть большая зависимость от громкости, поэтому лучше ставить пред усилитель сигнала.
видео можно посмотреть здесь: http://vkontakte.ru/id14132475?z=video1 ... ee3b99a978
собрал я её, порадовался, но показалось мало, и места она занимает много... и так пошел дальше шерстить интернет в поисках схем, и нашел вот такую интересную схему:
схема 6ти канальная и базируется на avr ATmega8

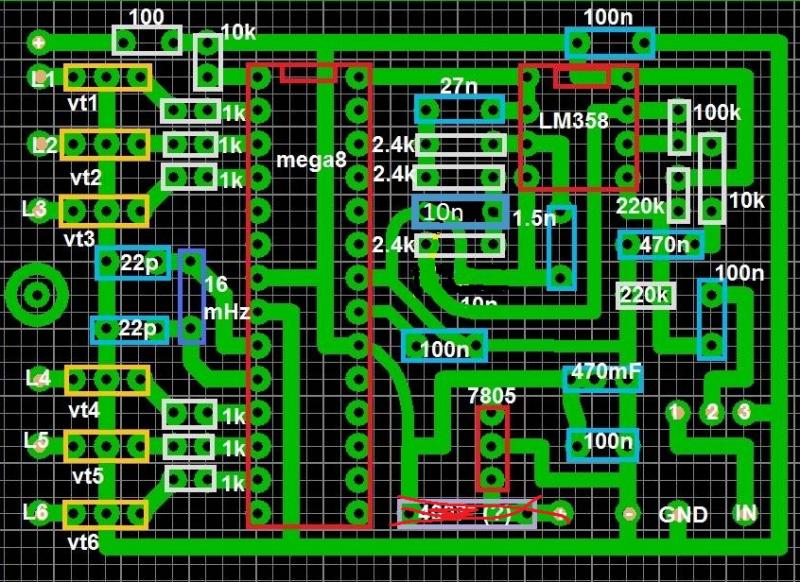

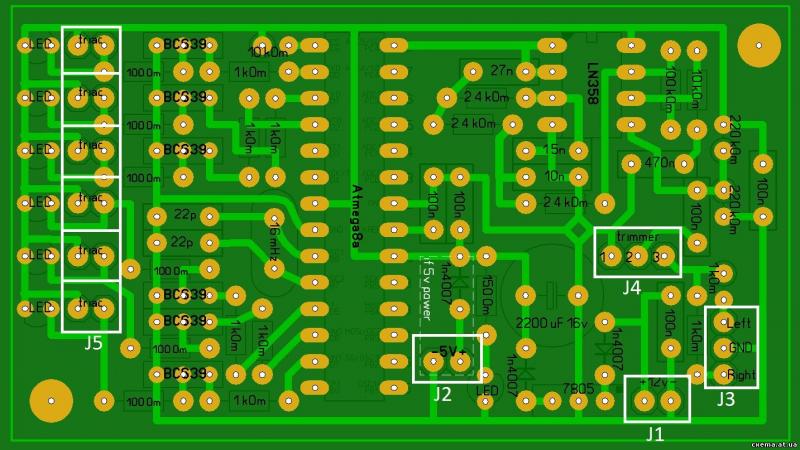

как хорошо что к ней прилагалась печатка и прошивка в общем скачал печатку и немного доработал под себя
добавил на печатку резисторы которые есть на схеме, но на печатки их почему то не оказалось
в общем можете сравнить=)
накупился я всеми расходниками и начал изготовление платы =) а ну так вот, так как я собирался делать светомузыку и для машины то делал сразу 2 платы =)

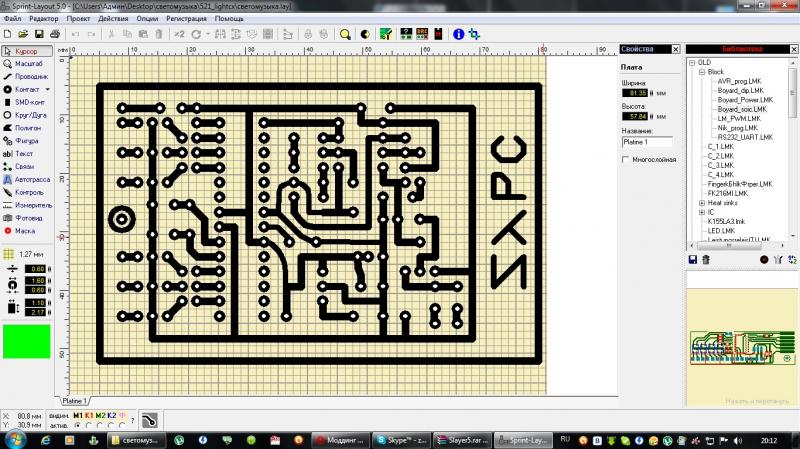

в общем распечатал чертежи платы на лазерном принтере на обычной бумаге и методом утюга перенёс рисунок на плату метод довольно простой =)

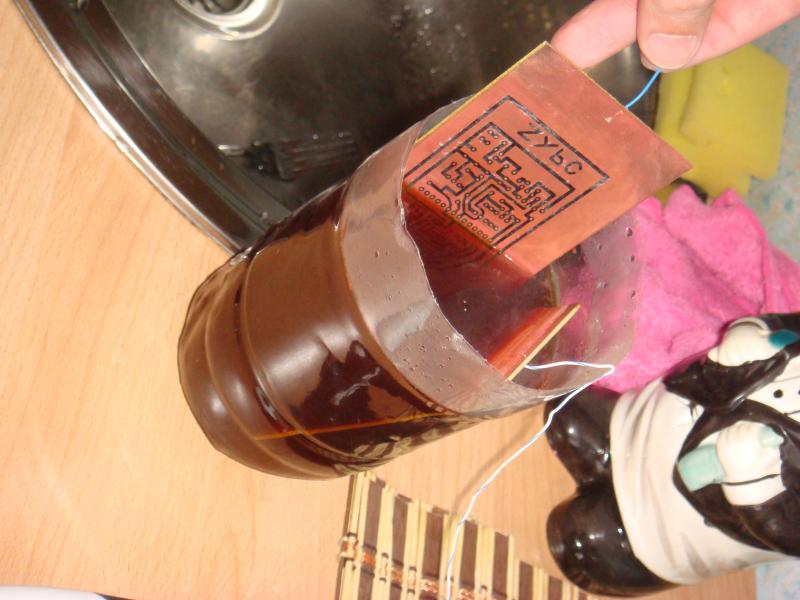

далее снял бумагу размочив её в воде, потом протравил плату в хлорном жележе

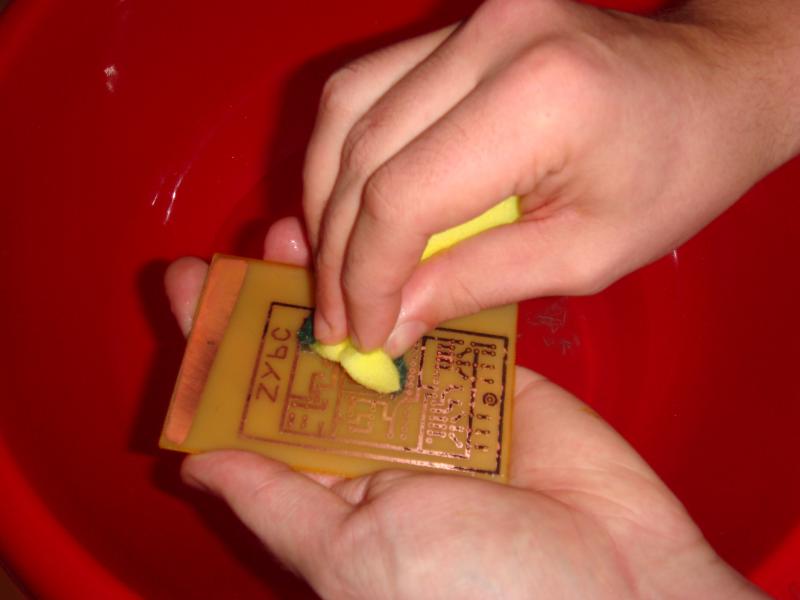

после травления плату надо очистил от краски

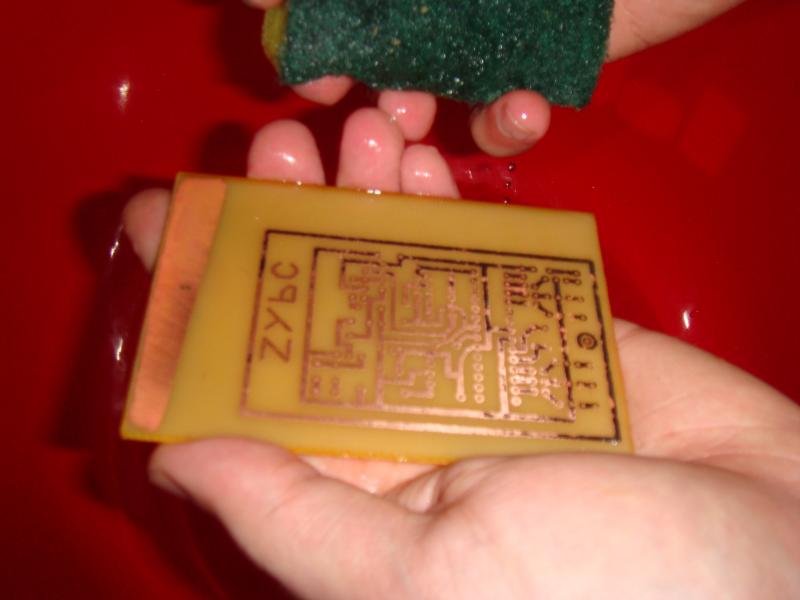

обычной кухонной губкой стер всю краску
затем плату было необходимо залудить

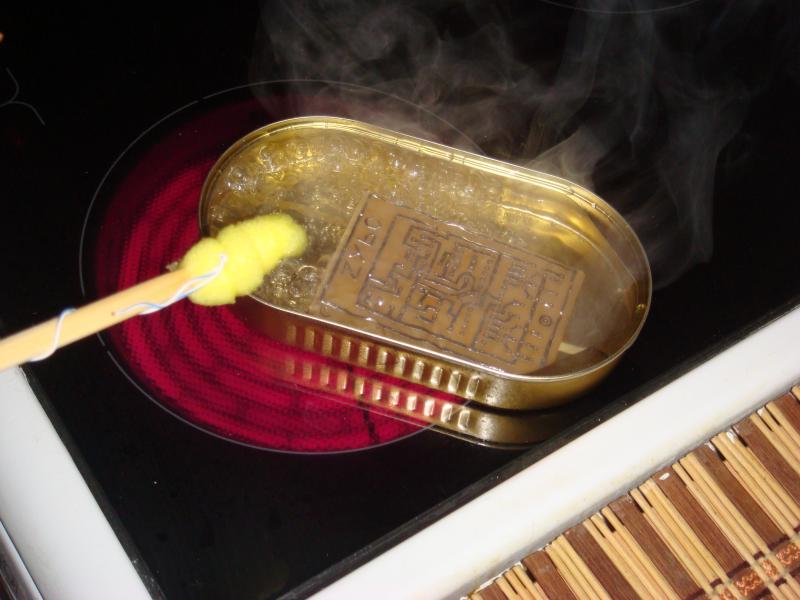

лужение можно делать 2мя способами, 1 в ручную паяльником, 2рой на плите - намного быстрее и качественнее, видео по лужению плат в интернете море...
делал как на этом видео: http://www.youtube.com/watch?v=YcqK089I ... re=related

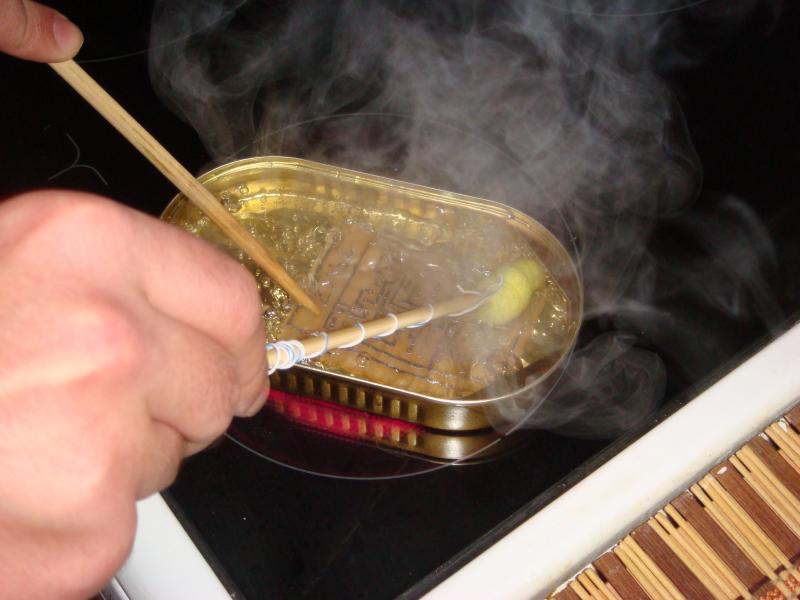

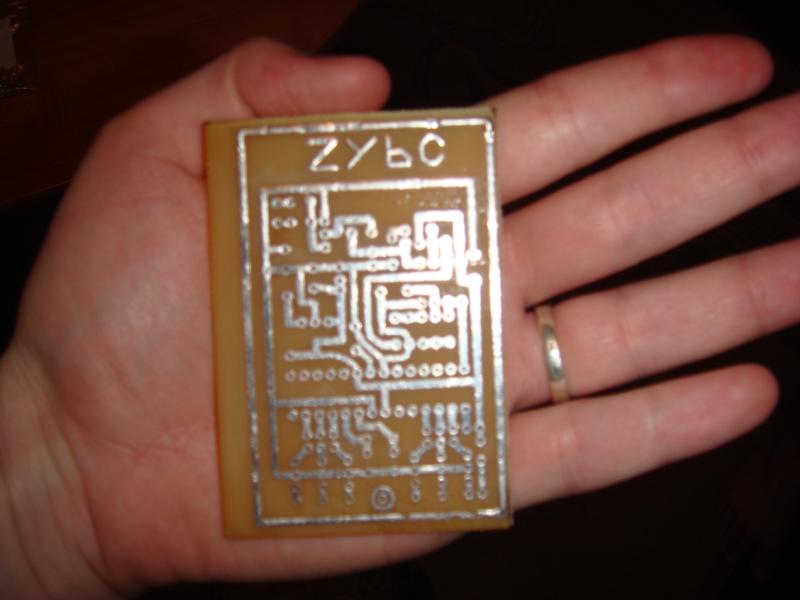

сварил плату до готовности :-D

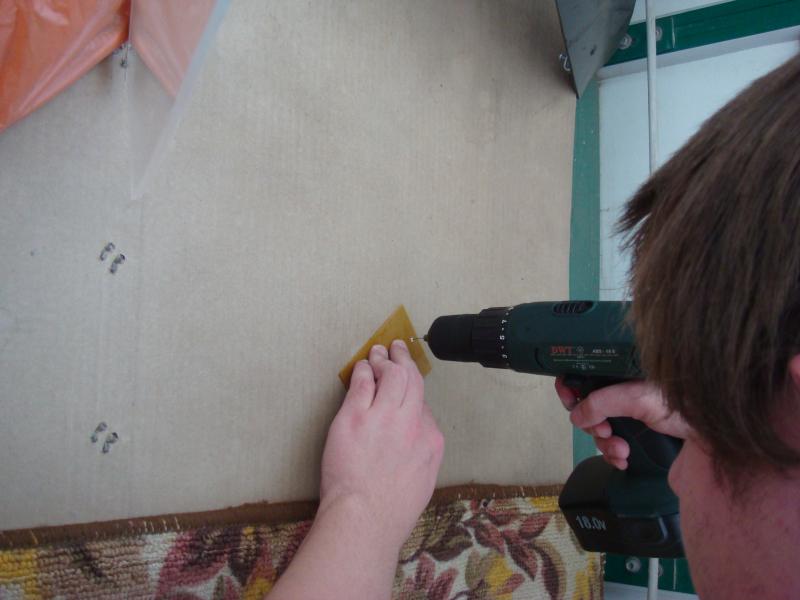

затем приступил к просверливанию отверстий
и тут меня постигла неудача, сверло сломалось... сегодня уже поздно и за сверлами пойду завтро, а сейчас допишу сегодняшний ворк..

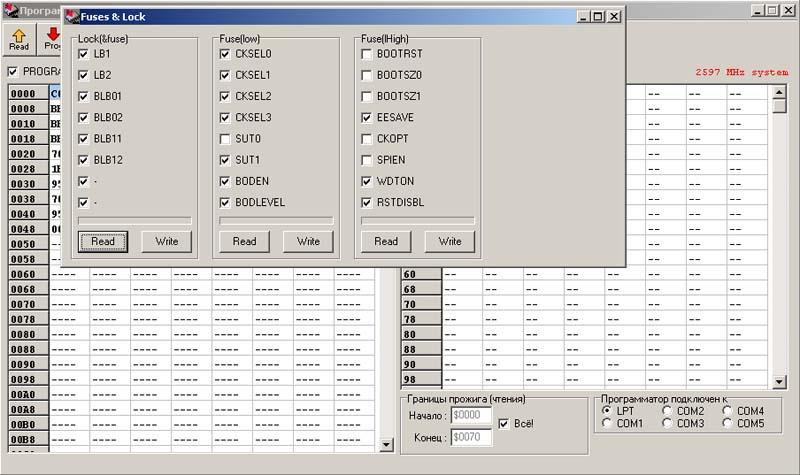

так как сверло сломалось я приступил к прошивке МК прошился без сучка и без задоринки все просто, шился программатором громова его кстати пришлось собирать буквально на коленке

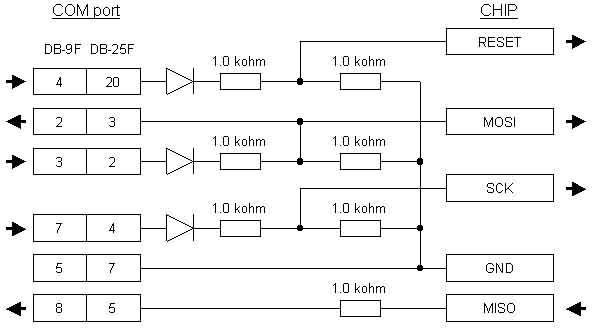

вот схема:
надо сказать что с первого раза он не запустился, дня нормальной работы программатора надо подать питание +5 вольт на МК, питание брал с компьютерного бп =)
На сегодня все, продолжу как будет время и новые сверла :-В
