Project "LiboV mod"

[Sonic-Chainik]

Кстати, спецом для одного прохода увеличивали угол атаки сверла градусов до 50-60 (11.2мм свероло!).

[LiboV offline]

Решил попробовать склеить... :shy: ну не заново же выпиливать, склеивать и шлифовать... :insane:
Несколько раз нанес ДХЭ на склеиваемые участки, пока они не начали подплавляться, затем сжал струбциной. Подождал сутки. Осмотрел: след излома никуда не исчез. Попробовал на прочность, слегка изогнул и все опять развалилось, как будто держалось на соплях...

Тогда повторил операцию, только еще и прижал склеиваемый шов струбциной через кусок оргстекла и пролил шов из шприца дихлорэтаном. Через прозрачние участки было видно, как ДХЭ затекает в самые тонкие щели и заполняет в шве все пустоты... Со спокойной душой пошел спать.

Когда снал все струбцины к своему ужасу обнаружил, что не только шов но и кусок оргстекла, которым прижимал, надежно склеились между собой.

Долго думал... confused

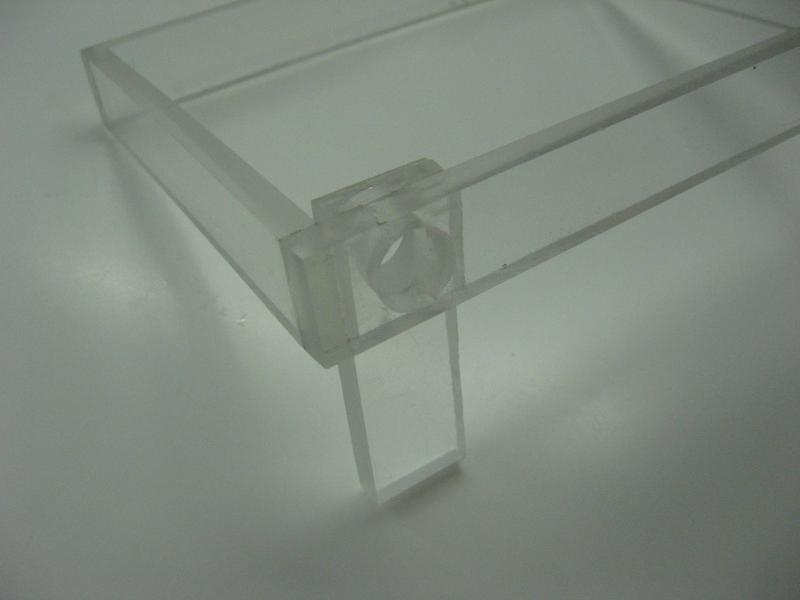

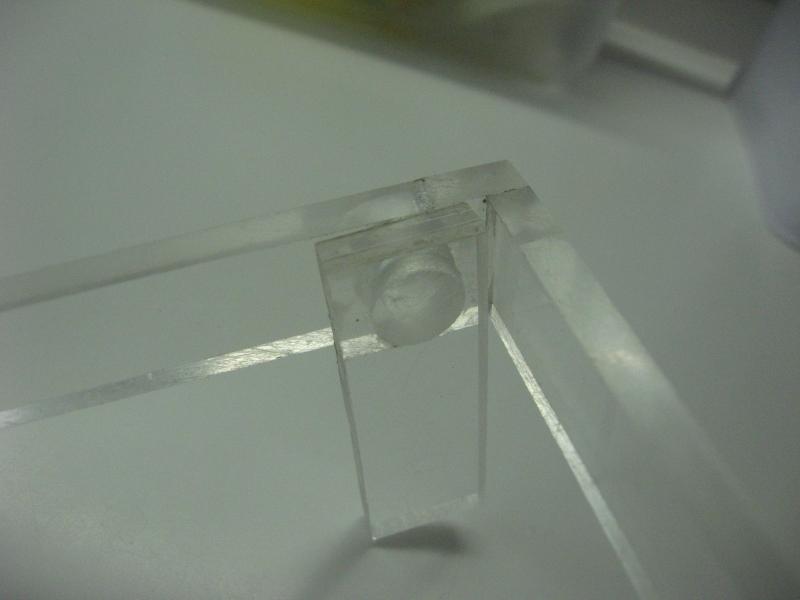

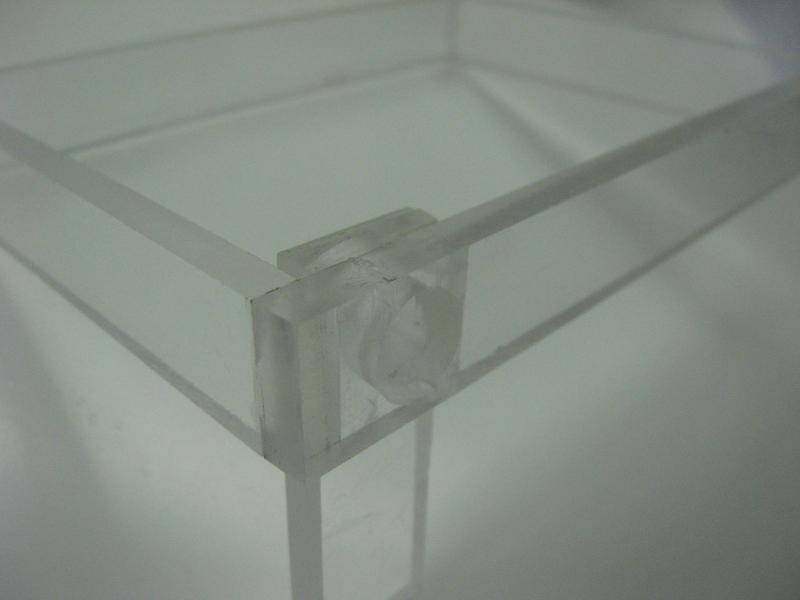

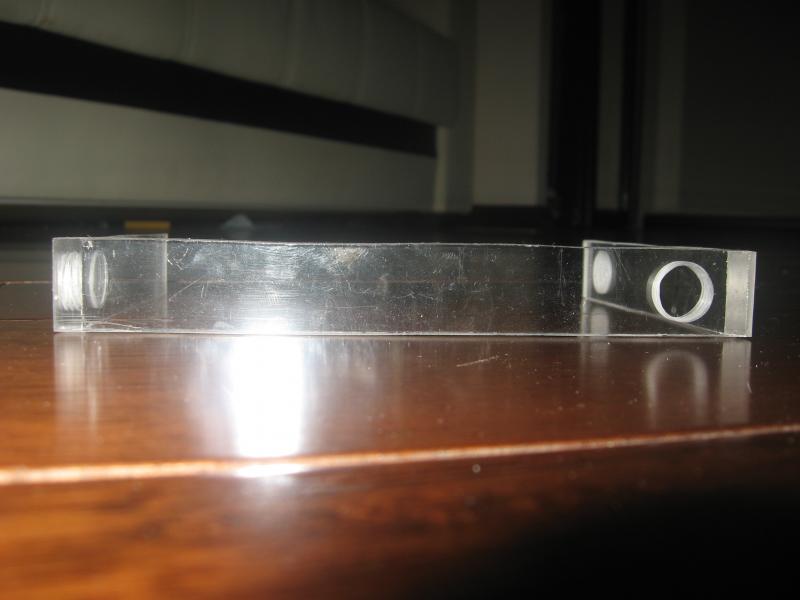

Решил, что с этим куском будет надежнее и досверлил все вместе (а лишний торчащий кусок можно отпилить):







:puke: :puke: :puke:

...кого я обманываю, я никогда не позволю себе установить в свой комп такую криворукость!

Придется начинать все заново!

[LiboV offline]

Обливаясь горькими слезами :weep: , взял новый кусок оргстекла, на этот раз 5 мм, т.к. у него с одной стороны был заводской ровный спил, и приступил к работам с самого начала...
Запилил 4 боковых стенки. Пометил сразу меркером стороны, которые пилил лобзиком, чтобы все были с одной стороны рамки. В этом случае долго шлифовать придется только одну сторону, а другую только слегка.

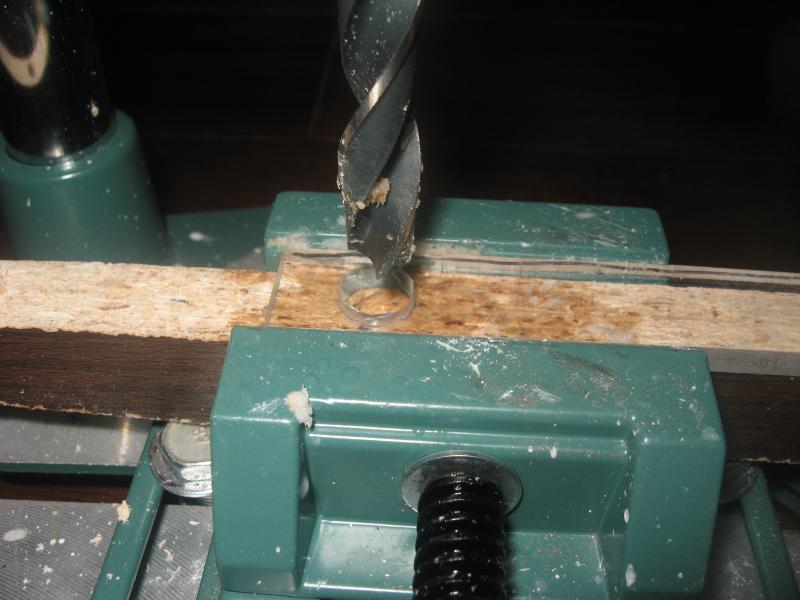

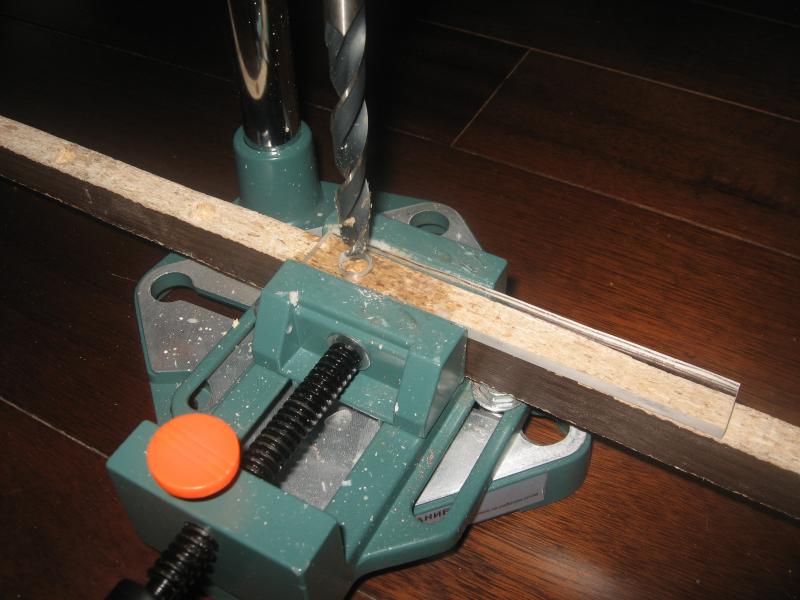

Учитывая прошлый косяк сверлю сразу, до склеивания:





В процессе сверления все-таки лопнула одна из боковин, придется запиливать заново.

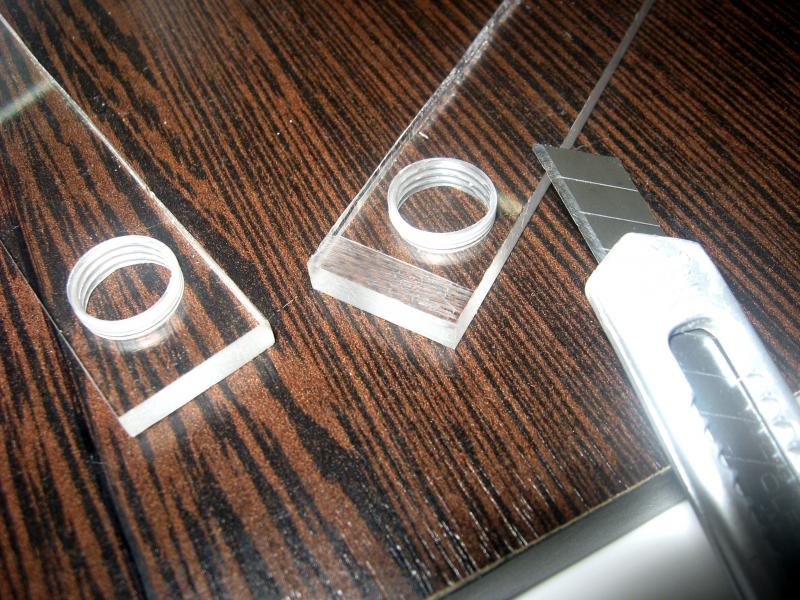

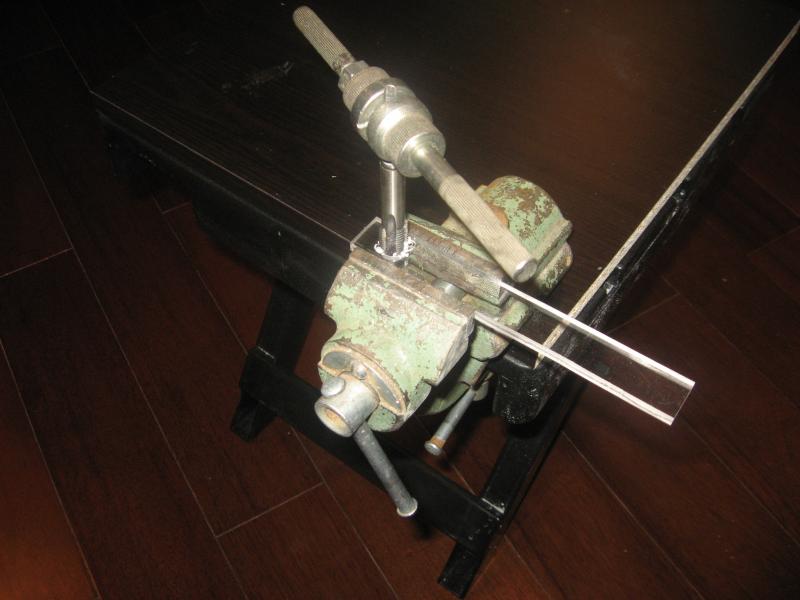

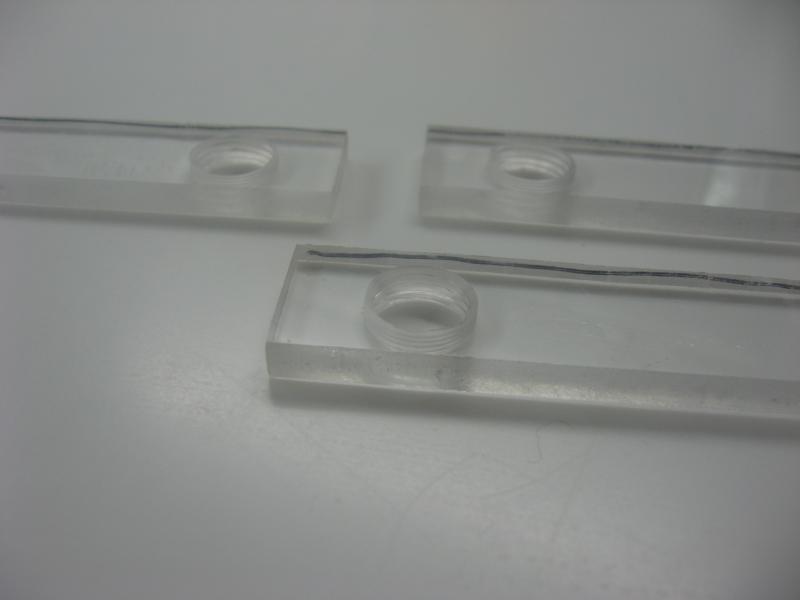

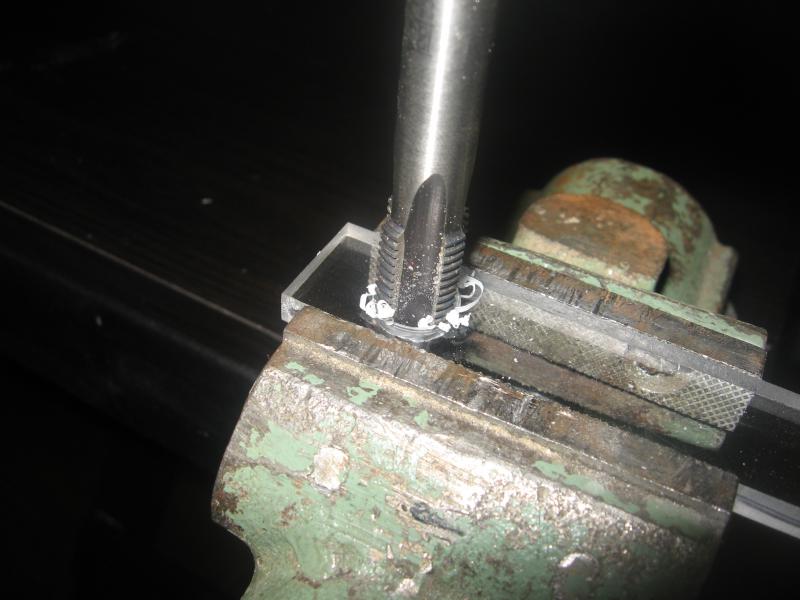

Далее приятная часть - резьба:

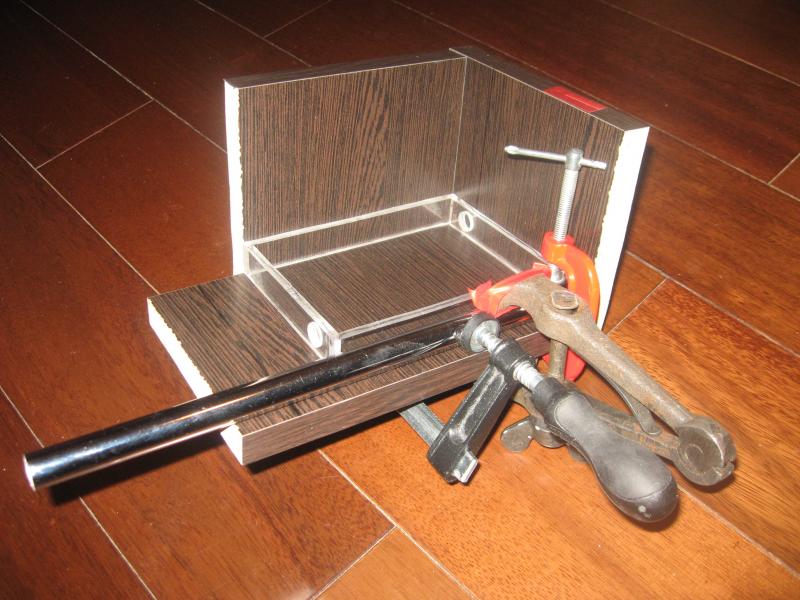

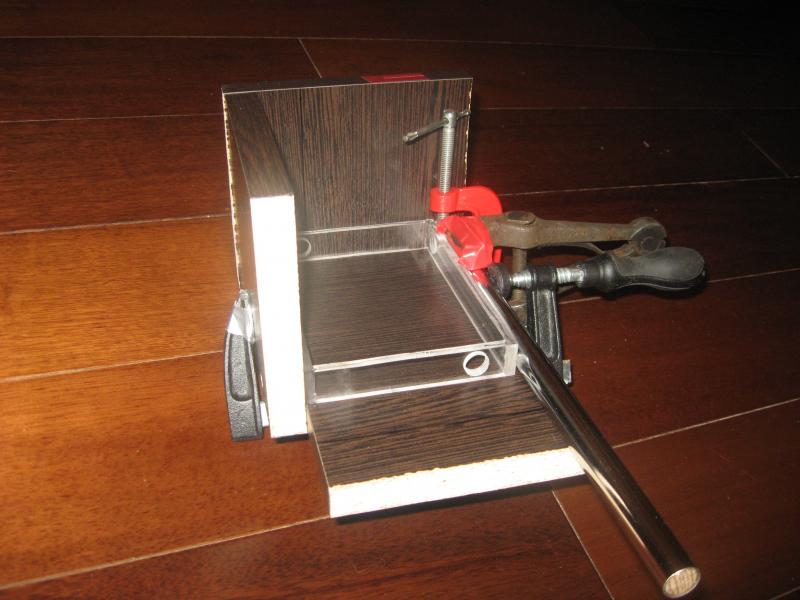

Пока клею что есть, предварительно зашкурив места склейки:

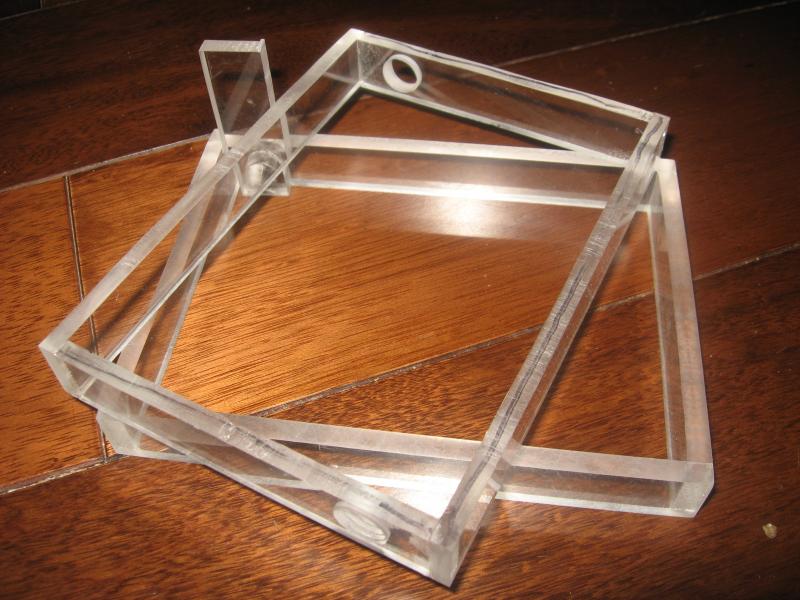

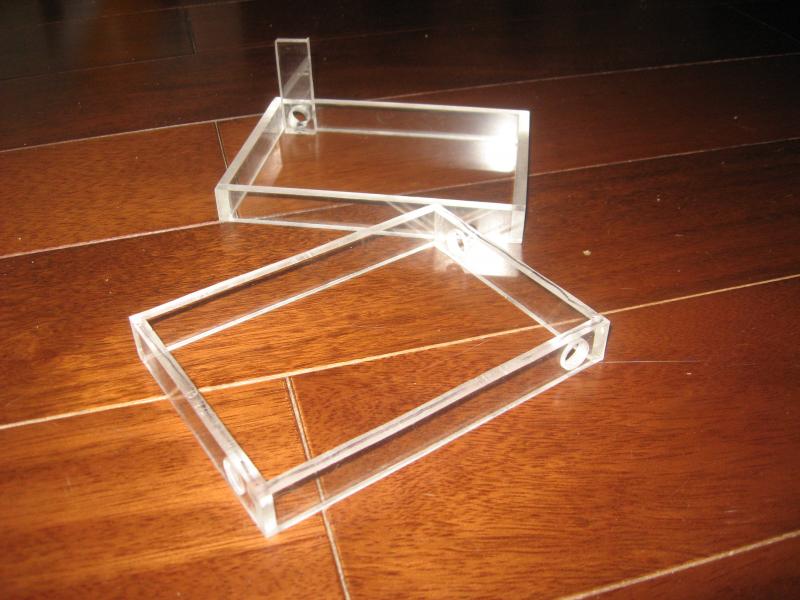

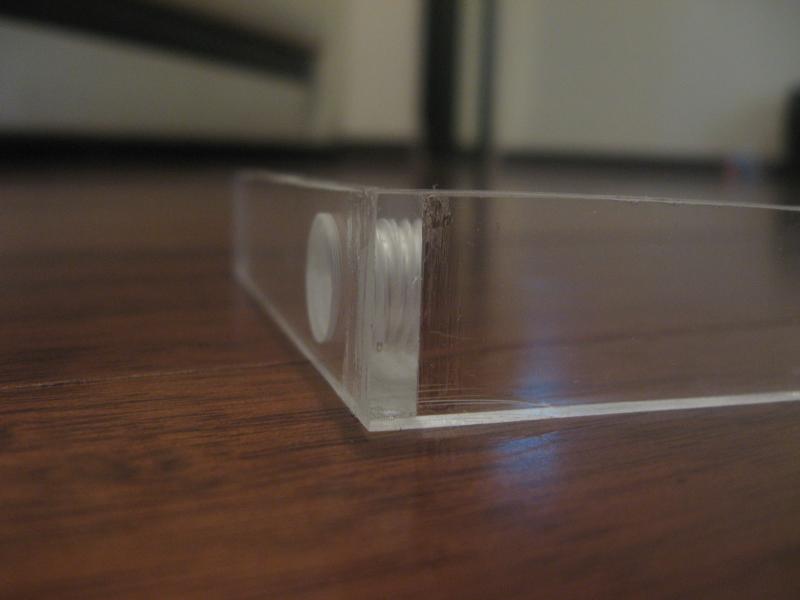

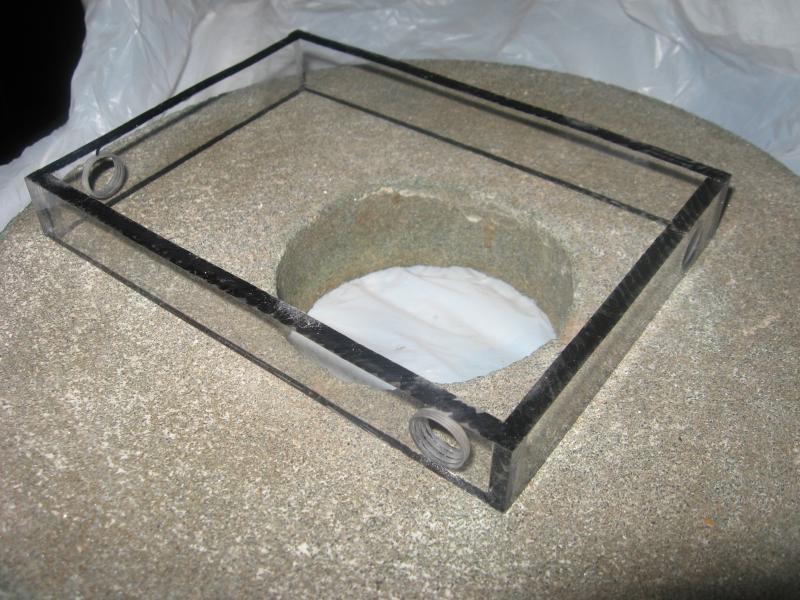

Швы склеились почти идеально, смотрятся как монолит:

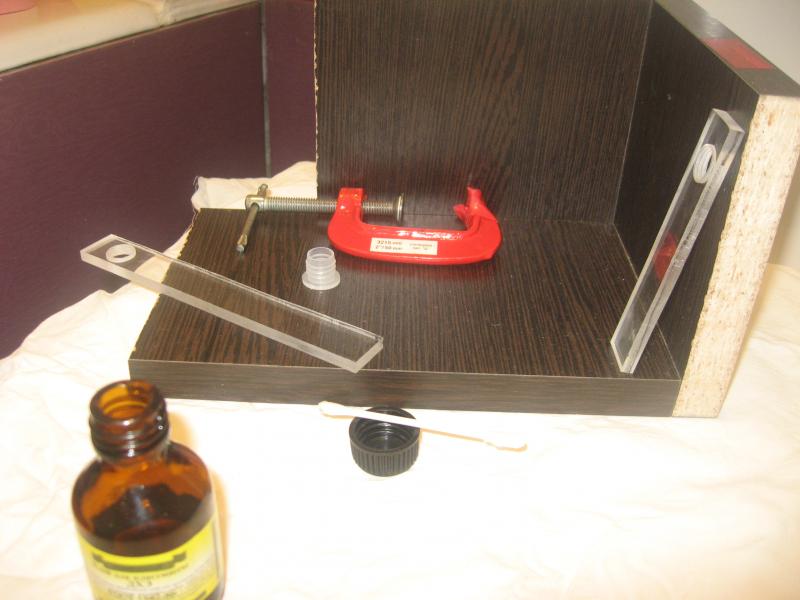

Приклеиваю допиленную боковину:









Далее меня снова ждет долгая и унылая шлифовка...



З.Ы. Предыдущую, косячную рамочку я решил отнести на работу, предложить товарищу - кустарю. Он тоже занимается улучшением своего компа в точно таком же корпусе. Повертев в руках он решил проверить, сильно ли приклеился кусок оргстекла, и надавив слегка... потом еще чуть-чуть... чпок... лишний кусок оторвался, а рамочка осталась цела! :shock:

Теоретически, если бы мне удалось скрыть следы шва, зашкурив и заполировав его, эту рамочку можно было-бы использовать и не заморачиваться с изготовлением новой... :mad: :mad: :mad:

[6droll6 offline]

зато ты теперь знаешь что у тебя рамочка без трещин :wink:
слежу.интересный проект

[LiboV offline]

6droll6, спасибо!
Раз есть народ, который следит, значит есть смысл продолжать :D

[LiboV offline]

Далее по плану модернизация задней крышки резервуара. Т.к. на ней планируется отверстие под фитинг, с которого пойдет шланг на помпу, а толщина ее всего 2 мм, было решено приклееть к ней 4 мм кусочек оргстекла для утолщения.

И тут нас поджидает следующий косяк!
Все просто - выпилил по размеру кусок оргстекла 4мм, зашкурил приклеиваемую поверхность, разметил крышку, капнул ДХЭ, сжал. Но сжать решил струбциной, чтоб наверняка...

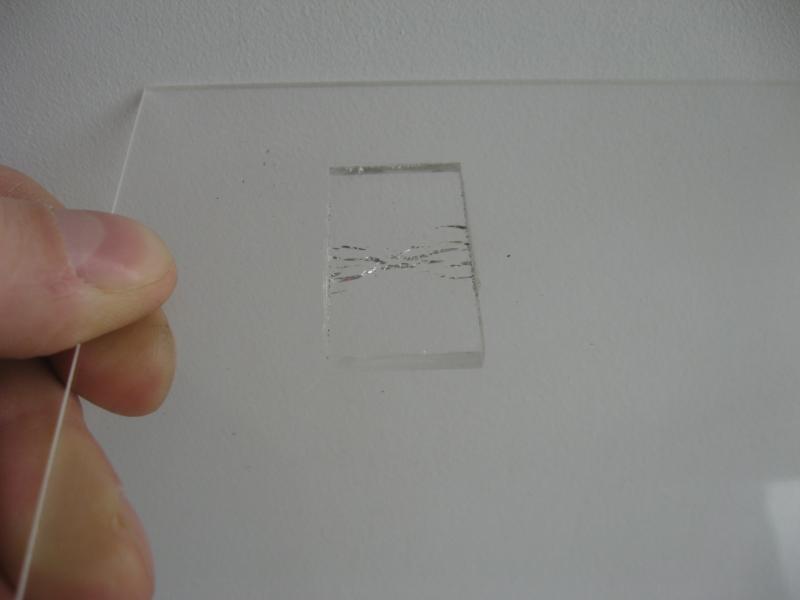

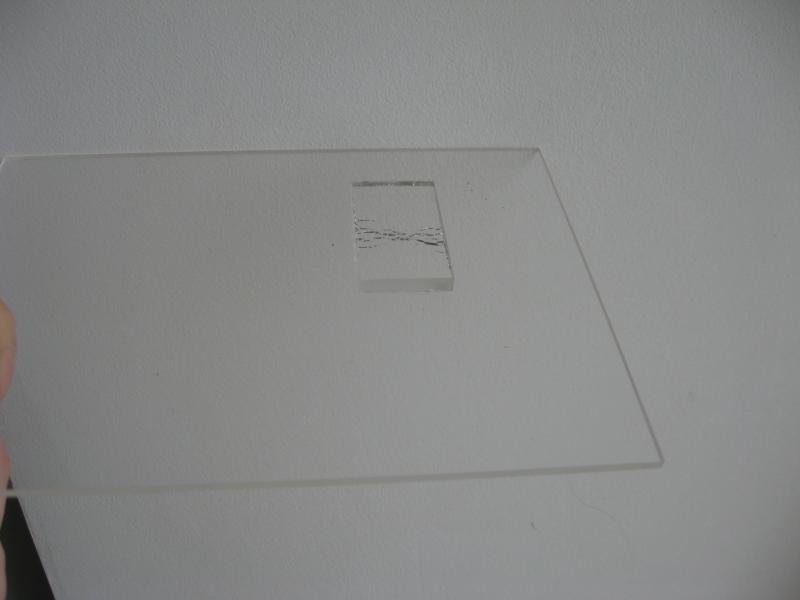

Весь кусок обсыпало паутинкой мелких трещин:





:mad:

Заново выпилил крышку 2 мм, выпилил 4 мм кусок по размерам и так далее...

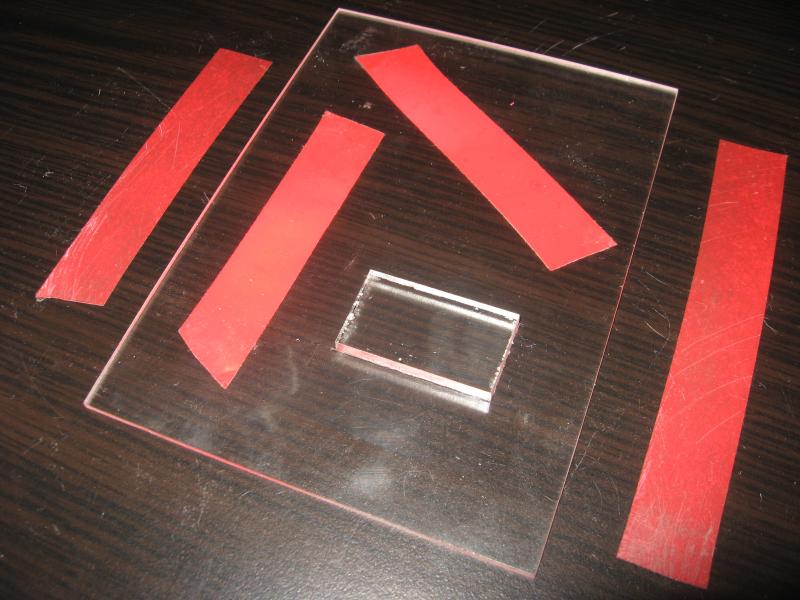

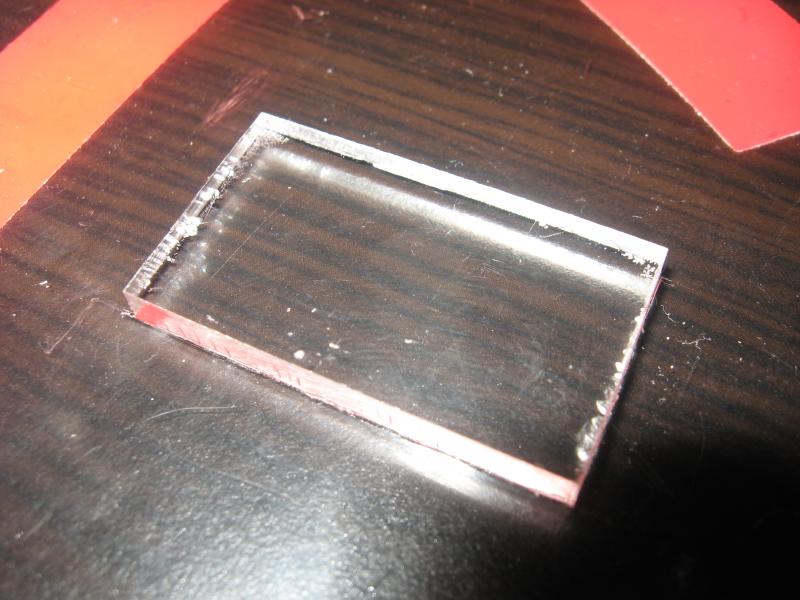

Склеил без струбцины:





Получилось лучше, но трещинки все равно проявились по периметру 4 мм куска с торцов.

Далее обдумываю тех. процесс приклеивания крышек к рамке.

[wwar offline]

Не знаю, может стоит делать небольшой отжиг для удаления внутренних напряжений у оргстекла?

[LiboV offline]

Возможно стоиЛО, но уже поздно... Третий раз запиливать крышку нет ни желания, ни времени...

[Skrytyi_Kachok offline]

Да и эта сойдет. Возможно стоит крышку "отварить" минут 15 в воде, звучит странно. По крайней мере снимется напряжение и не будет новых трещинок.

[LiboV offline]

Эге-гей, народ!!!
Сегодня меня осенило - появилась гениальная идея создания фулл-кавер водоблока на видео. Поэтому немного отойдя от темы создания резервуара в рамках этого ворка хочу провести опрос знатоков. :doc:

Идея такова:

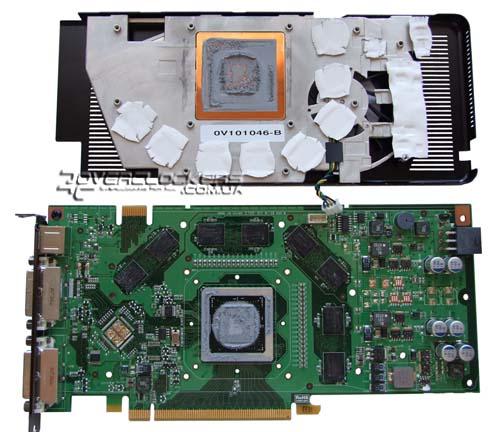

Снять с видеокарты точный слепок (со стороны проца, ессно!), скажем, с помощью пластилина или парофина. Или, как вариант, снать слепок с заводской системы охлаждения. Затем, с помощью метода гальванопластики, наростить на этот слепок медную плиту, тольщиной около 4 мм, точно повторяющий рельеф оригинала. Обработать результат и запилить крышку из оргстекла. Готово!
З.Ы. Можно, конечно, еще запилить штырьковую или многоканальную систему над камнем, но речь не об этом!

Кто в теме, с опытом в области гальванопластики, отзовитесь! Какие есть идеи, реализуемо ли это? Какие меня поджидают подводные камни?
Прям руки чешутся приступить...

[Jeka_manul offline]

Затем, с помощью метода гальванопластики, наростить на этот слепок медную плиту, тольщиной около 4 мм, точно повторяющий рельеф оригинала.

-сам подумай, когда будешь напылять весь твой слепок измениться по размерам, это нужно сделать слепок, и под слепок из куска меди выточить копию слепка, в любом случае как по мне это глупость. Лучше обратить взор на некоторые системы охлаждения на видеокартах, турбинного типа, там медная подложка(медная, алюминиевая) с разными высотами(основная подложка для чипа, и остальная часть), и охлаждение чипов памяти производиться с помощью термопрокладок.К примеру легендарная видеокарта 8800

[wwar offline]

Jeka_manul, в принципе ничто не мешает сделать еще один слепок (копию поверхности самой видео-карточки) и наращивать уже на него, но...

...Сколько месяцев будет гальванизация идти?

[Jeka_manul offline]

а ну да....но в любом случае это неоправданно мне кажется, зачем заново придумывать велосипед, когда есть простые и эффективные варианты

[LiboV offline]

Слушайте, народ!
Я тут немного прикинул, покумекал, и вот что решил:
Слепок сделать из парофина или воска с видюхи, после отвердевания обработать его, убрать все лишнее, сделать доп проточки, при необходиности. А вот с этого слепка сделать уже слепок из пластилина и на него наростить - всего делов на день!

Дальше на вопрос про время:

При несложных расчетах, получаем время от 200 до 600 часов, в зависимости от плотности тока. Думаю за 2 недели выращивания можно получить отличный результат, т.к. сначала можно использовать ток малой плотности, для получения ровной и гладкой поверхности основания, затем ток высокой плотности, для убыстрения процесса, и, ближе к концу, снова маленькая плотность тока, чтоб все неровности сгладить!

Ну как, стоит попробовать???

[Bubloid offline]

LiboV,
1) сложно
2) долго
3) качество меди низкое -> плохие характеристики водоблока
Да и по затратам по моему дешевле купить готовое или найти фрезеровщика
