Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

Heliklin, :beer:
Скоро продолжение, материал собран, фотки наделаны, но пока нет общей картины повествования, в общем нужно время.

[Zloy Bolgarin offline]

come on, bored блин. ждем.

[Skrytyi_Kachok offline]

Zloy Bolgarin, сори, времени мало, да и еще нет завершенного узла. Попытаюсь не разочаровать следующей деталью.

[Skrytyi_Kachok offline]

Come back: Top edges (Грани верхние)

Всем доброй ночи!
С тех пор как я начал строить свой корпус утекло уже достаточно воды, и порой кажется что концу и краю не предвидится, но чем больше уходит времени тем ближе конец и усталость. Что поделаешь.

Дверцы мне так и не поддались, поэтому отложил их в долгий ящик и занялся дальнейшим обустройством внешнего вида. В этот раз будет много дихлорэтана и пластика, впрочем сами смотрите.

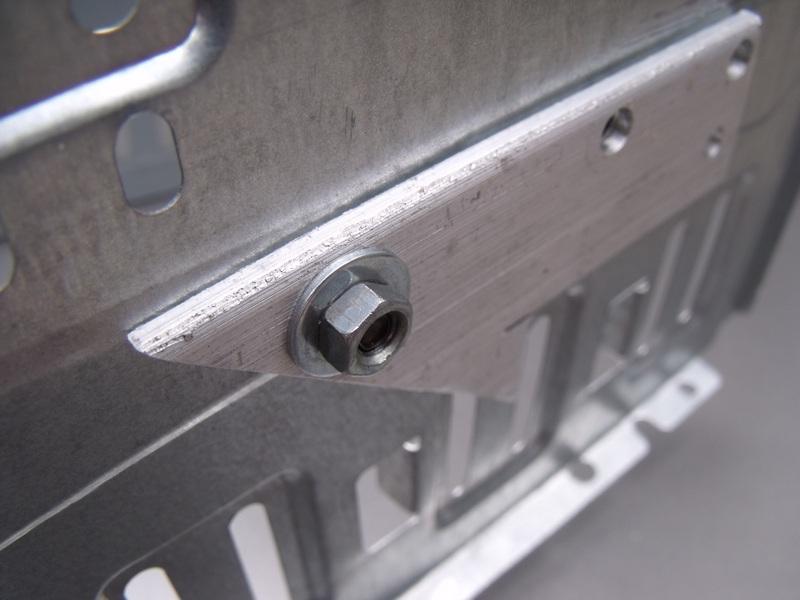

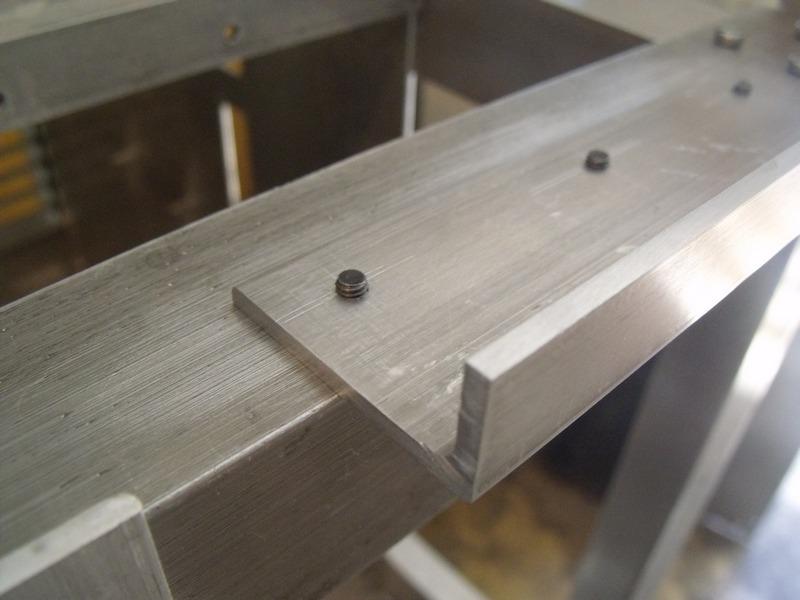

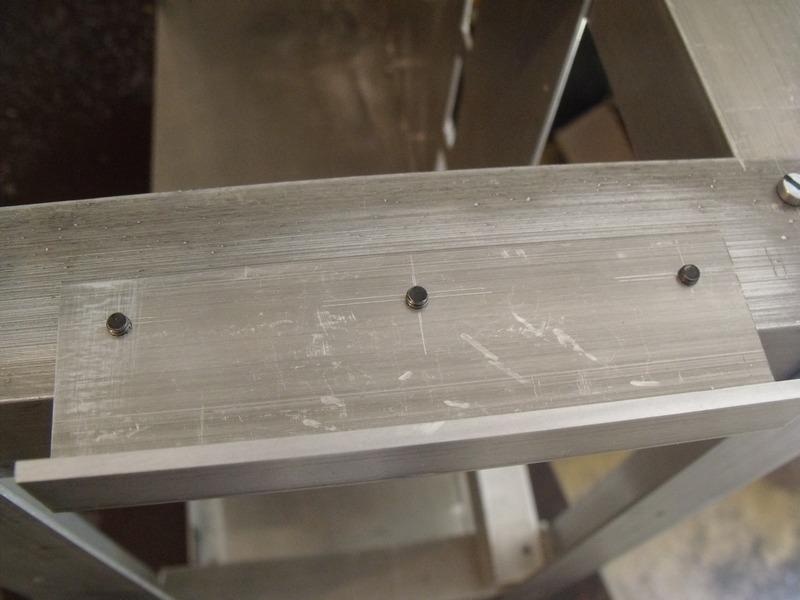

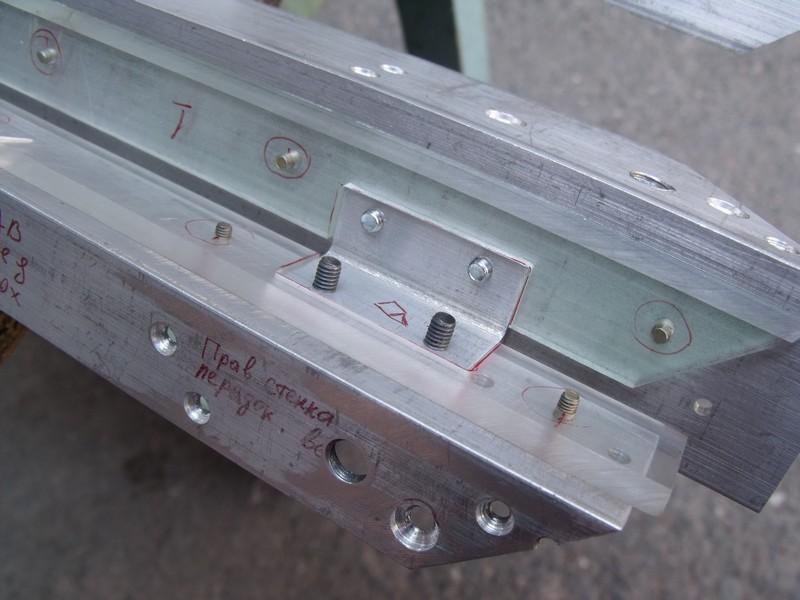

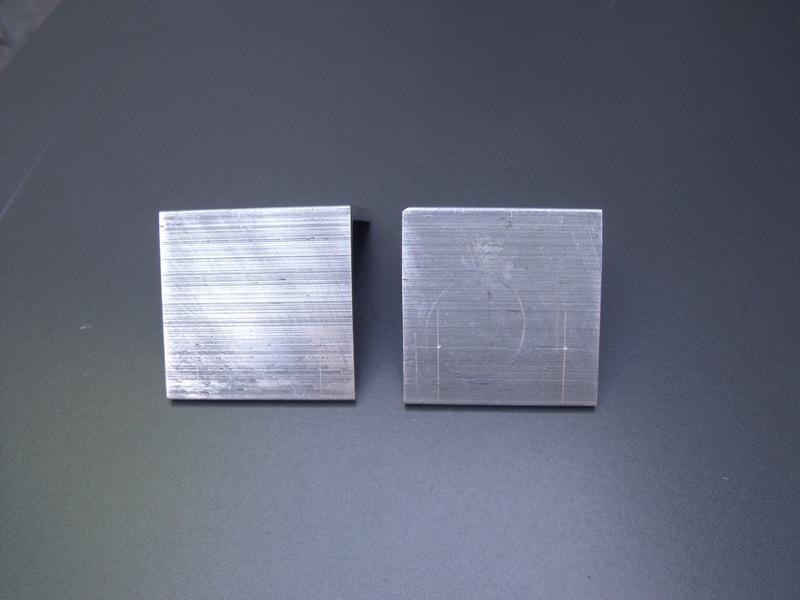

Но в первую очередь поставим казалось бы не очень нужную деталюшку, это алюминиевый уголок 2х2см, на 2 болта М4.



_____
Я говорил что будет много дихлорэтана и пластика, начнем с пластика.

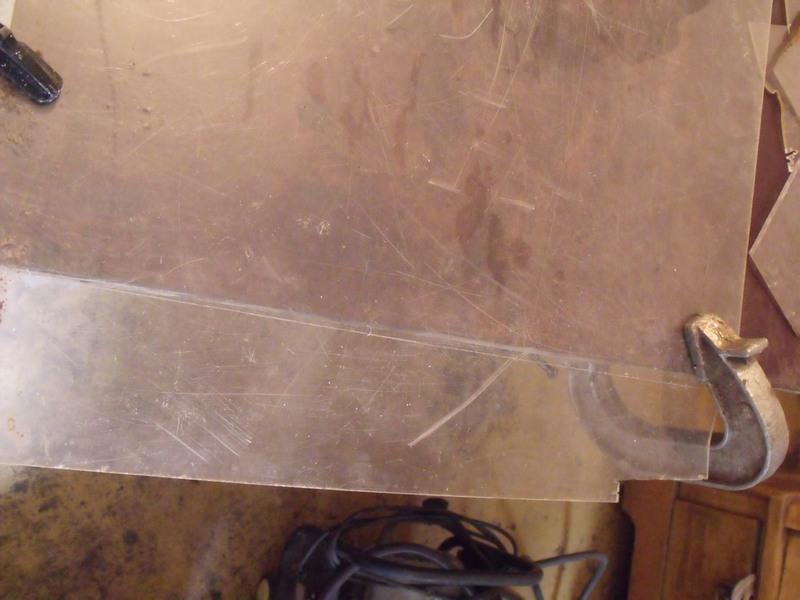

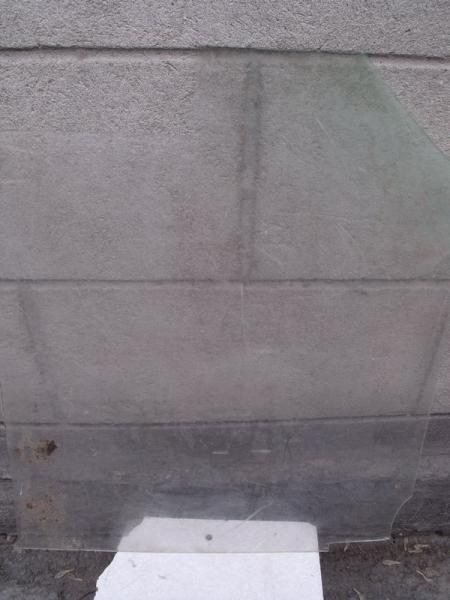

Описание: большой старый лист оргстекла времен СССР, найденный случайно во времянке, видимо бывшее стекло автомобиля, и видимо старше меня, что скажешь: "старое поколение". Ориентировочный размер 50х60х0,3см







_____

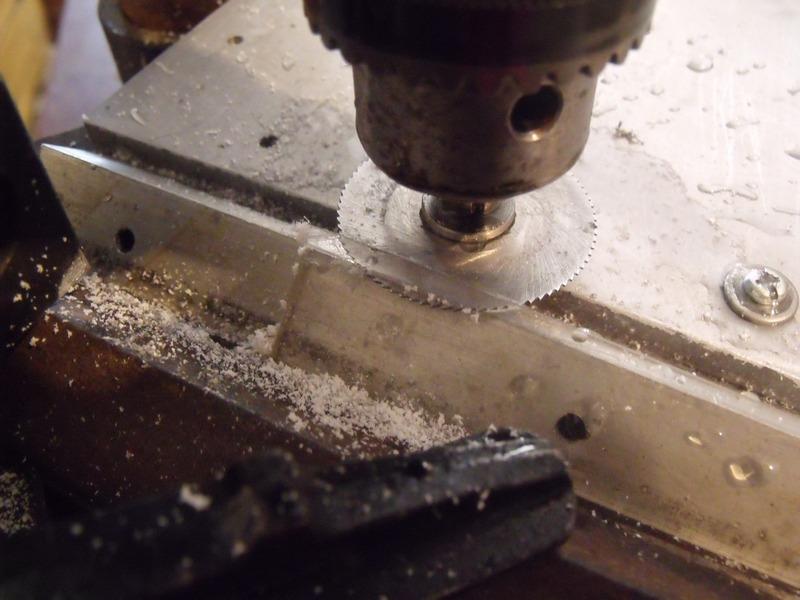

Здесь распиливаем все той же фрезой на ровные полосы. Пилю фрезой для того чтобы не нужно было проводить окончательную доводку на наждачке. Это кстати весьма опасно для пальцев, были прецеденты.



_____

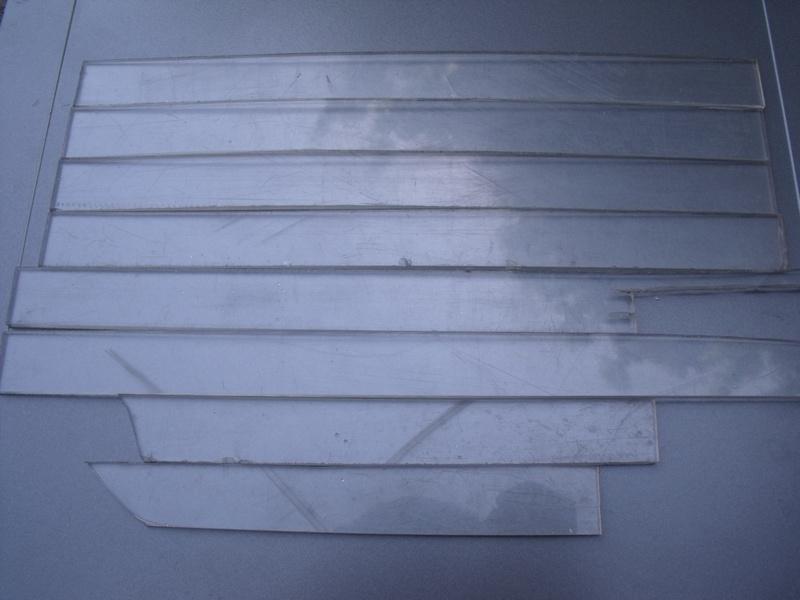

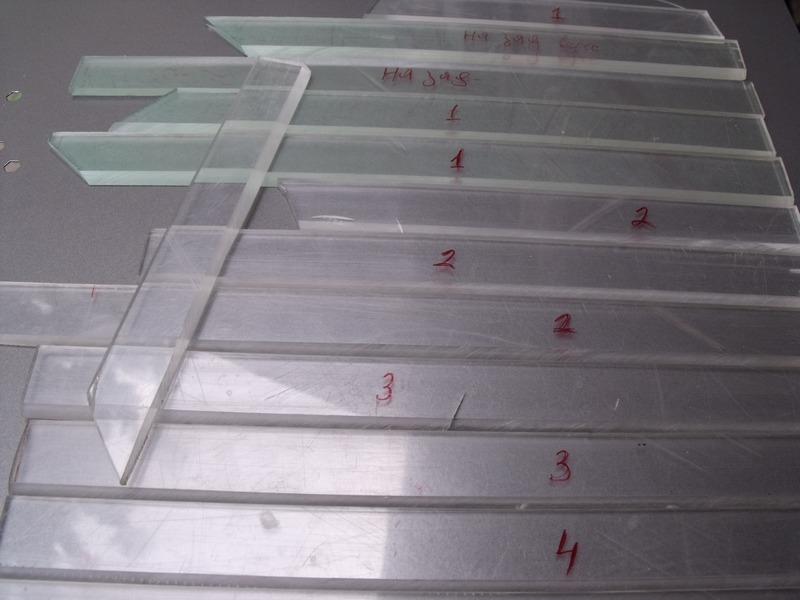

Это лишь малая часть того что я напилил, так сказать проба пера


_____

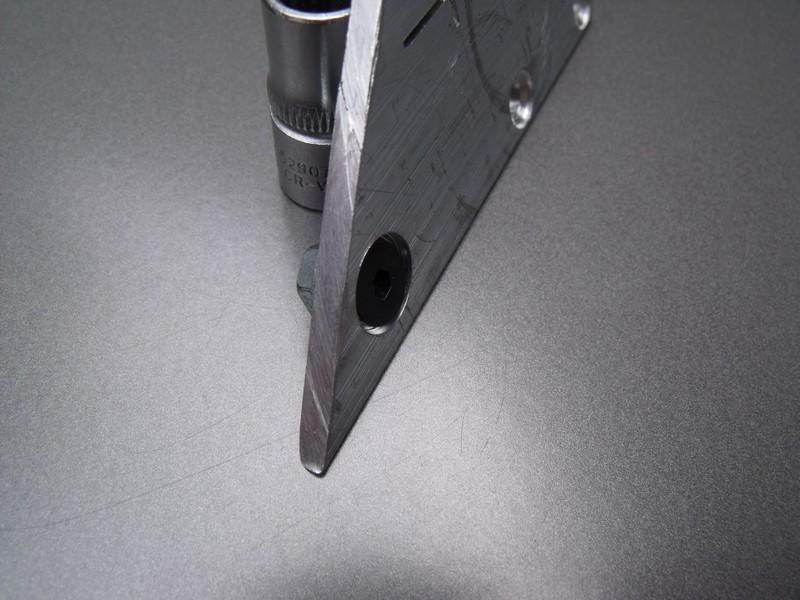

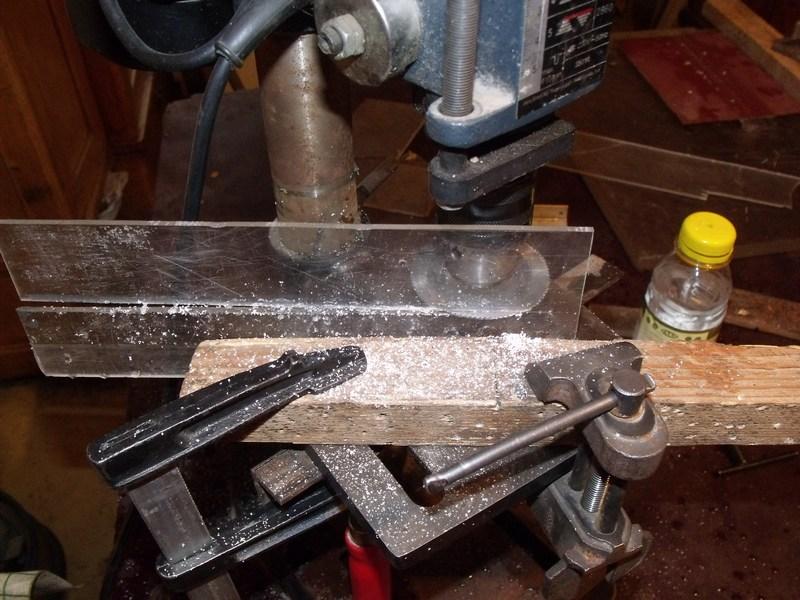

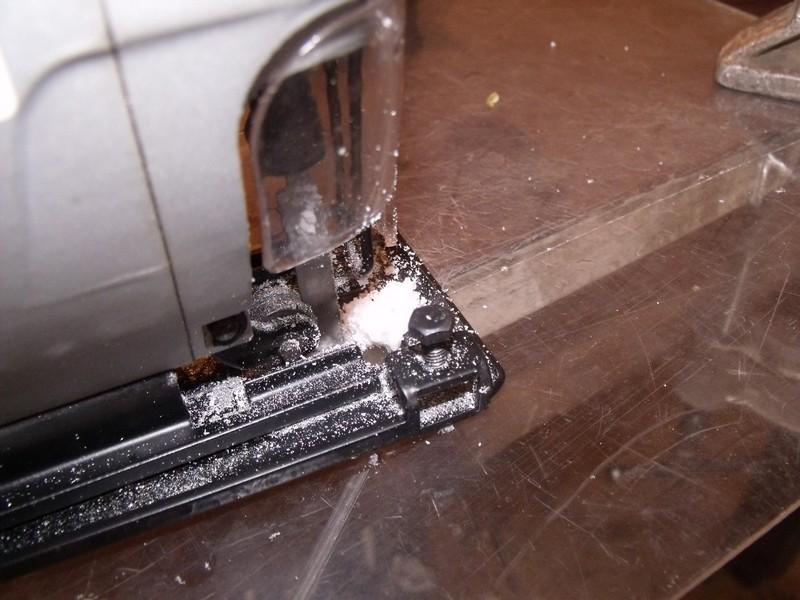

:D Опять она! С помощью уголков выставил угол фаски в 45 град.









Конец на сегодня.

[Skrytyi_Kachok offline]

Продолжение: Top edges (Грани верхние)

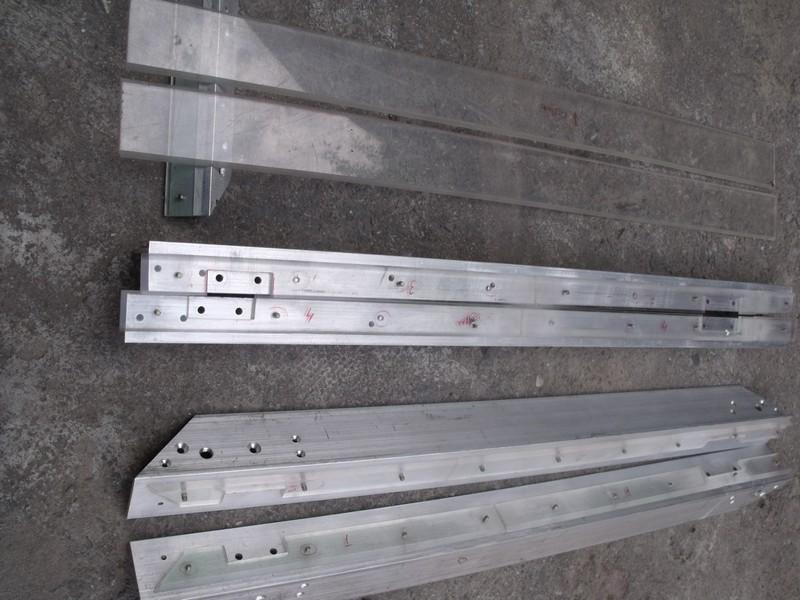

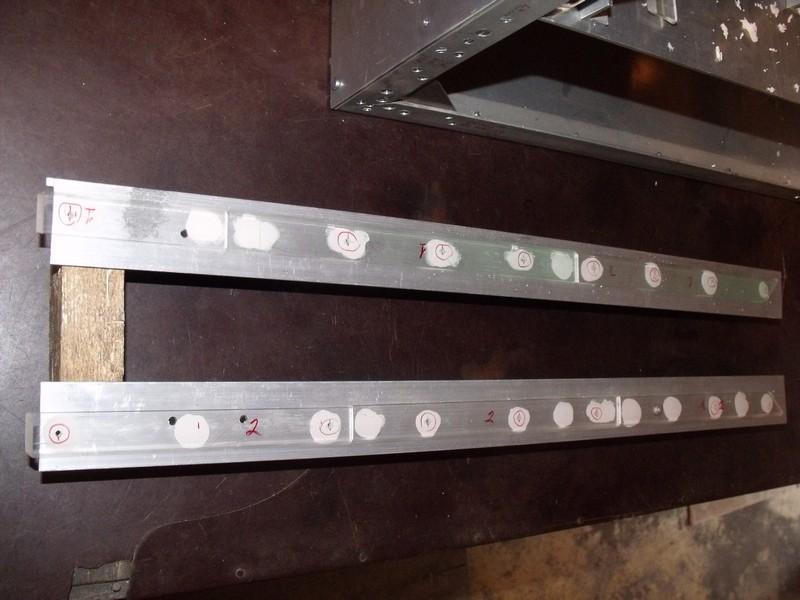

Основной материал для манипуляций. Ширина 20-22мм.





_____

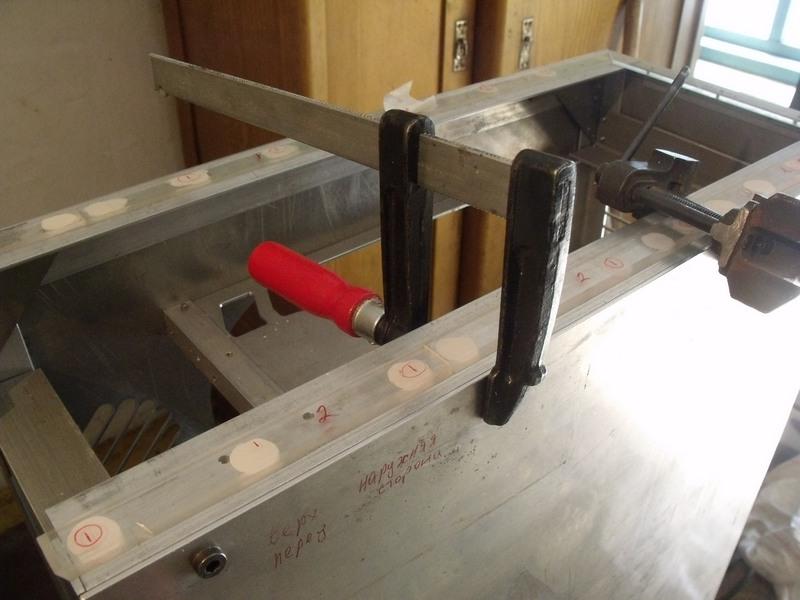

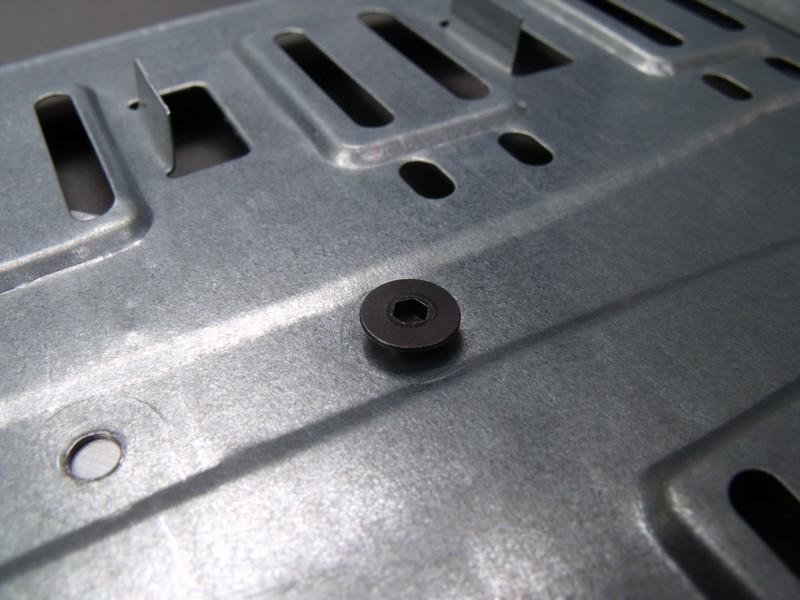

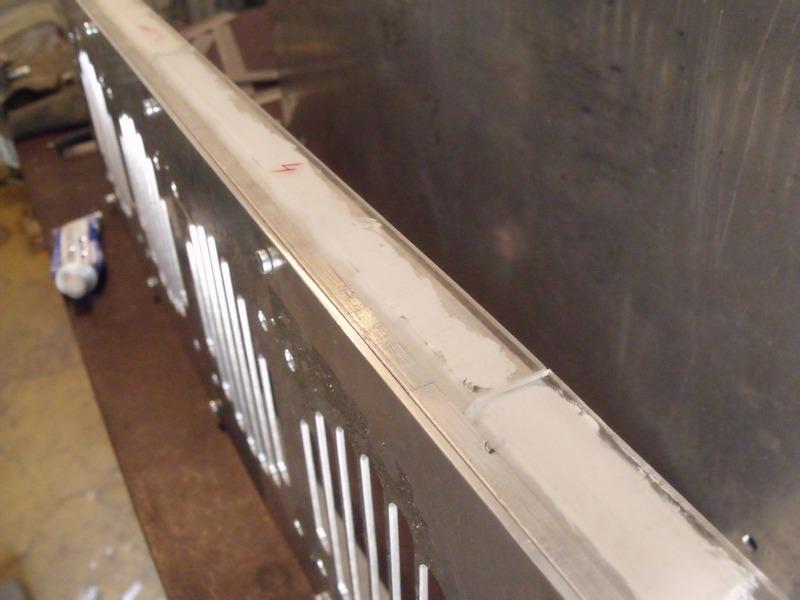

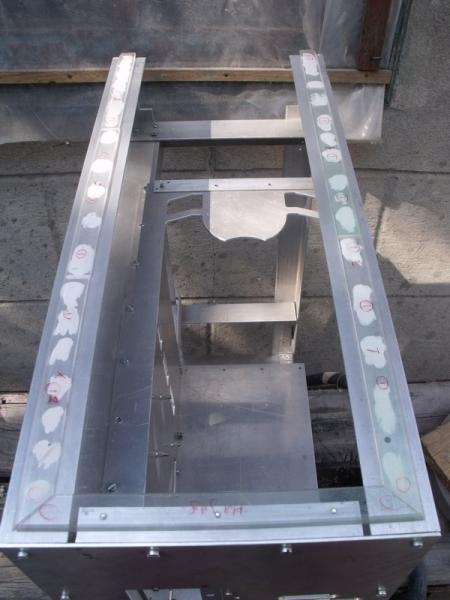

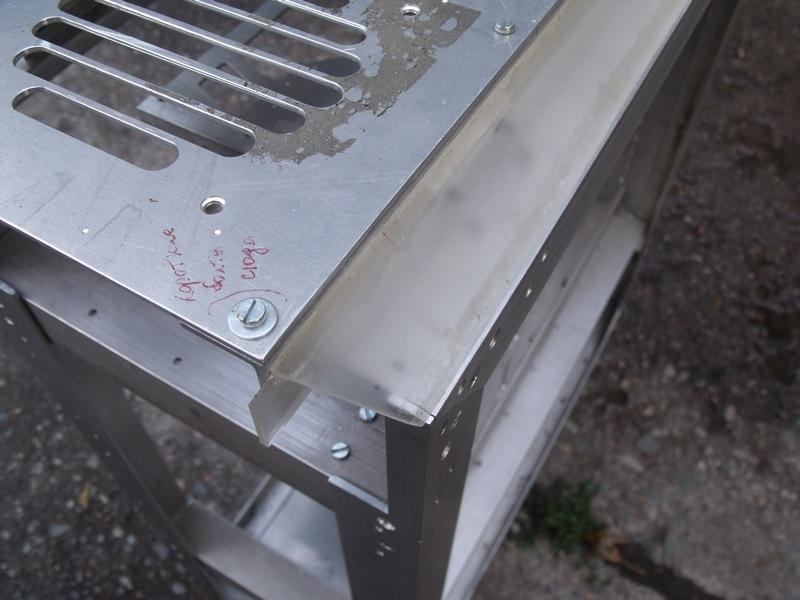

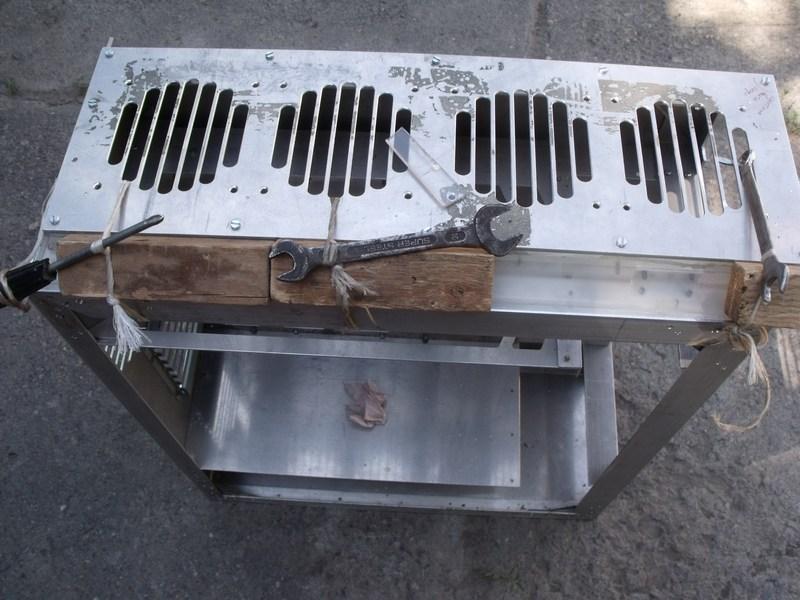

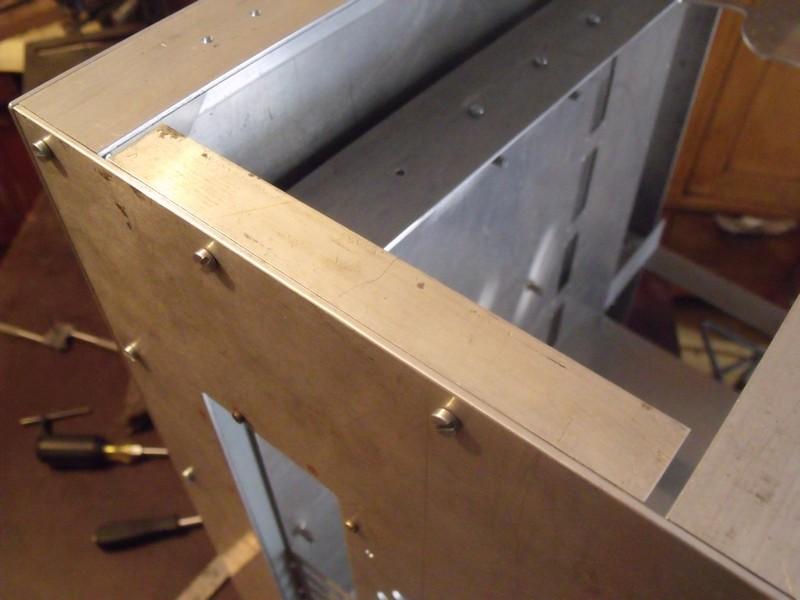

Полосы подгоняем по размеру и приклеиваем на "Казанский герметик". Далее намечаем места для крепления, сверлим и скручиваем винтами М3.







_____
Тоже самое, только в другом месте





_____

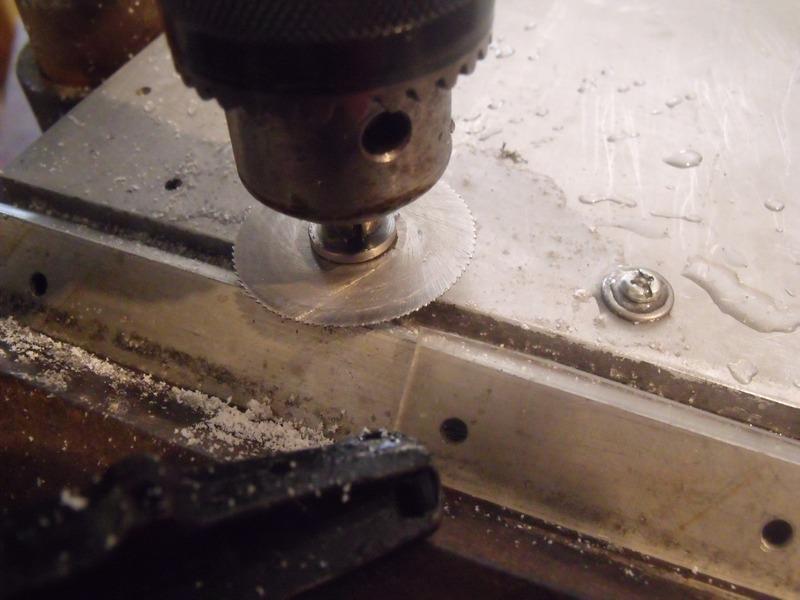

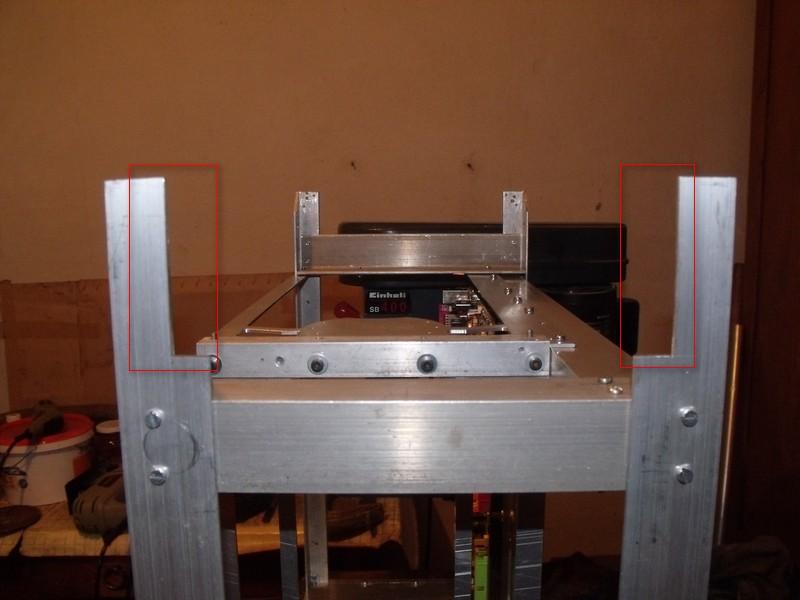

Немного отвлечемся от оргстекла и отпилим излишки от крепежных скоб, дабы они не мешали дальнейшему процессу





_____

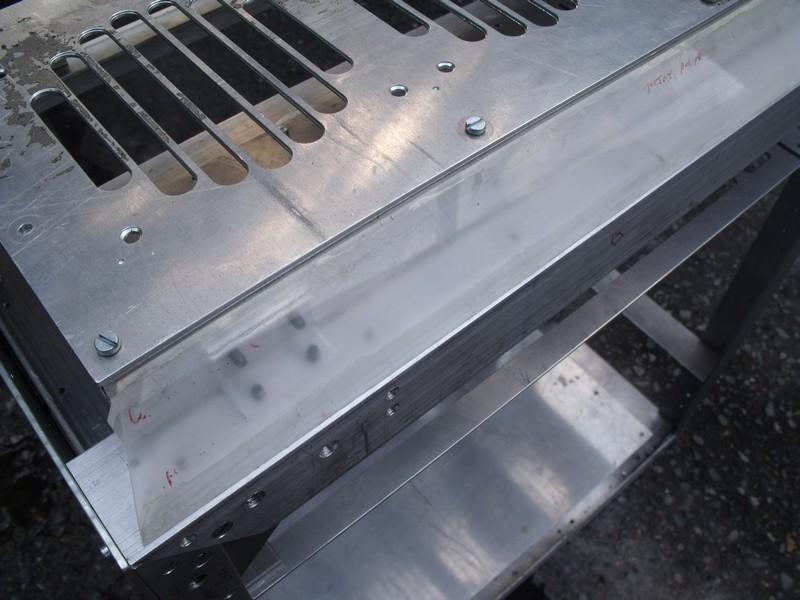

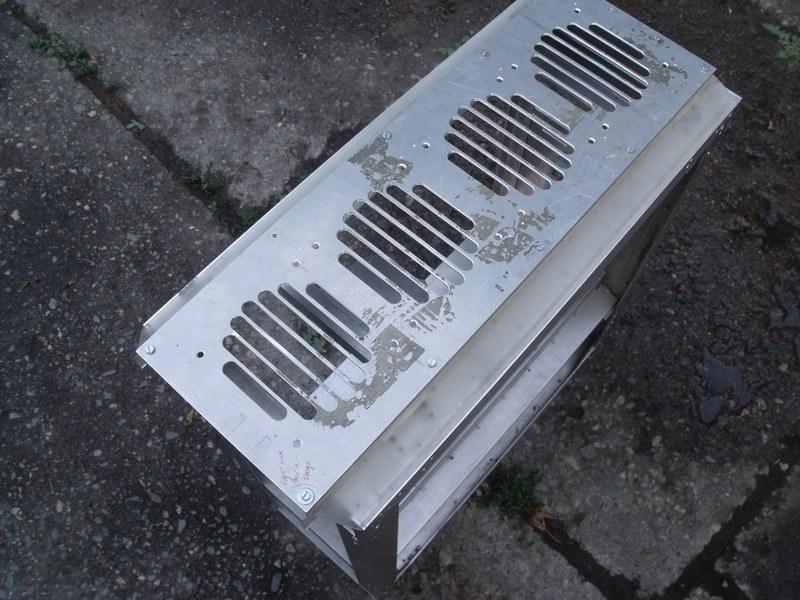

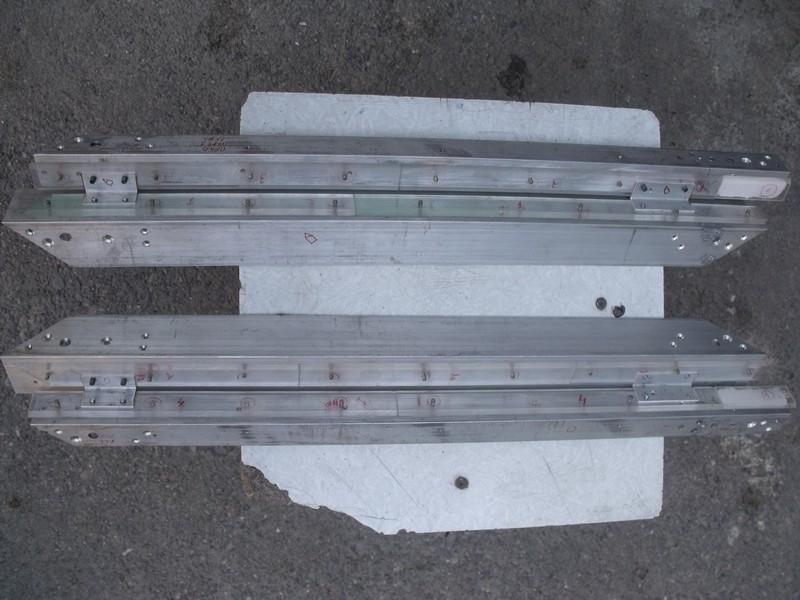

В общем вышло вот это:





_____

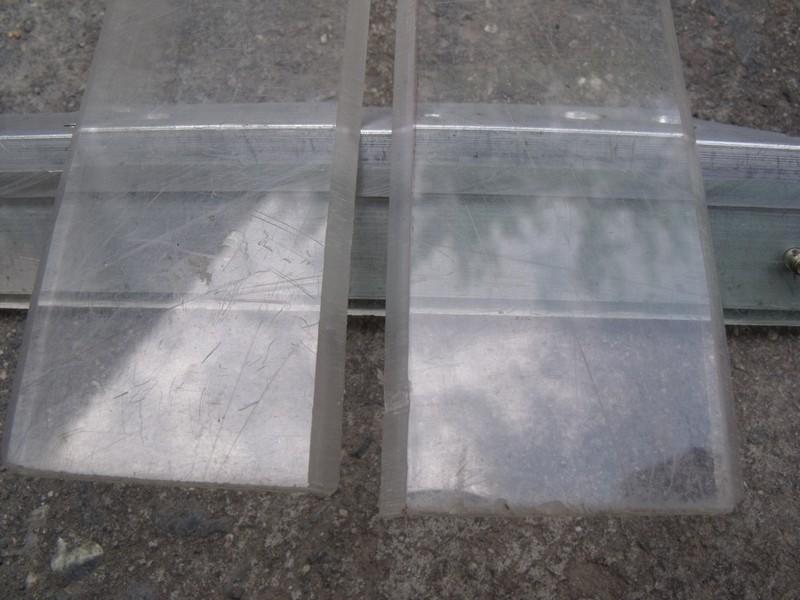

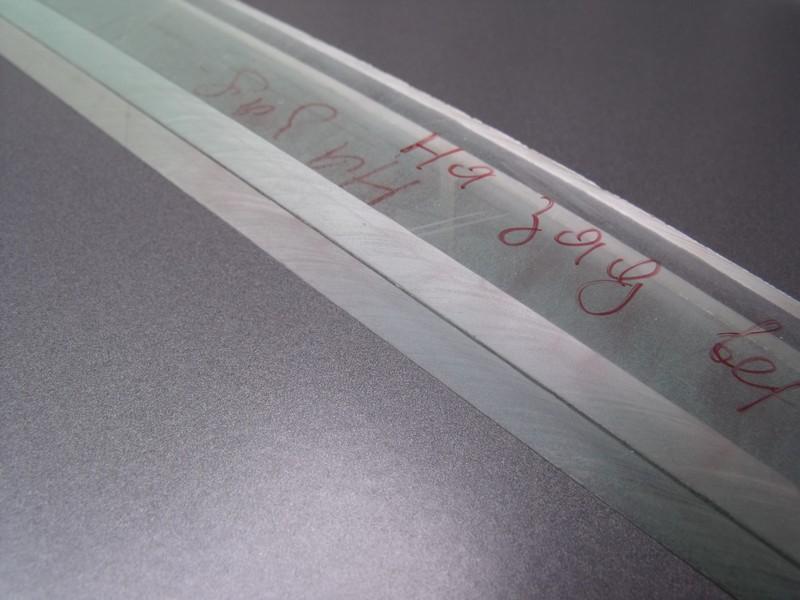

Разобравшись с креплением оргстекла к раме, отпиливаю еще 2 цельные полосы оргстекла, только пошире. И снимаю с фаску с обоих сторон под 45град. Это будет фасад, который я приклею на дихлорэтан.

[Skrytyi_Kachok offline]

Продолжение 2: Top edges (Грани верхние)

Небольшое развитие событий.

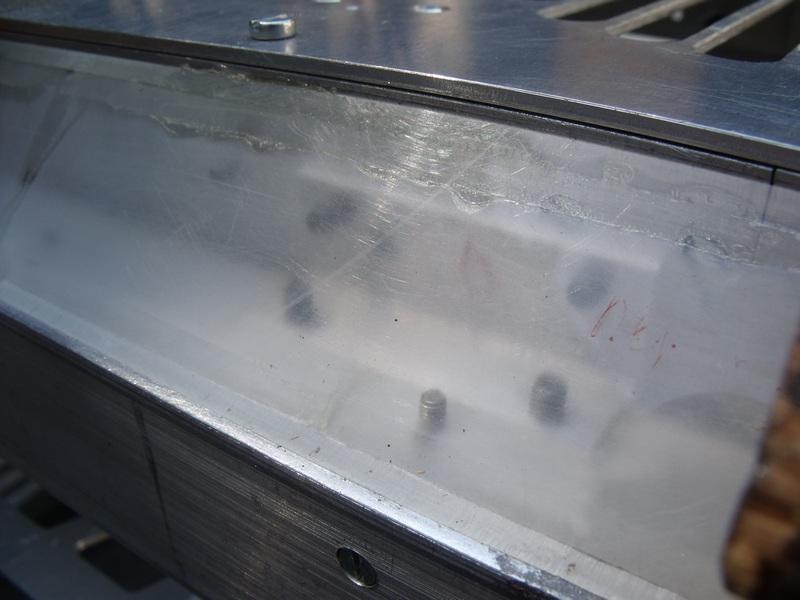

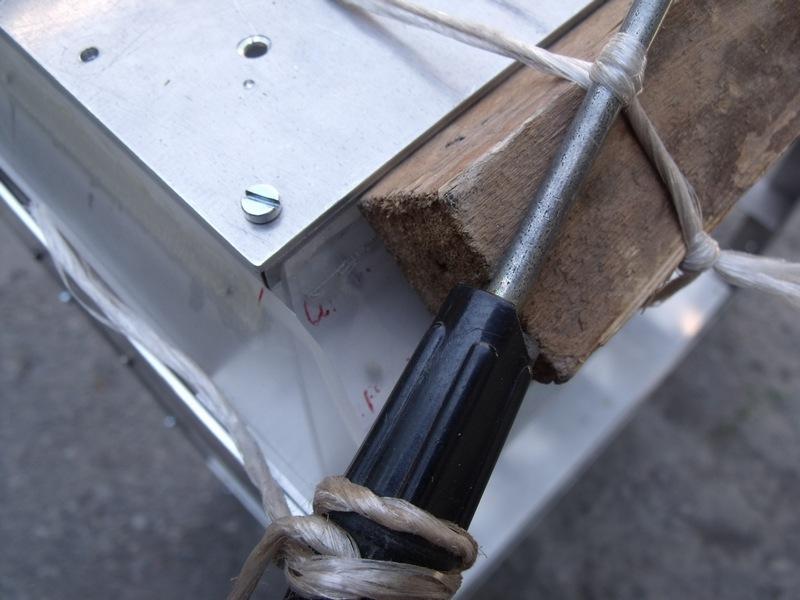

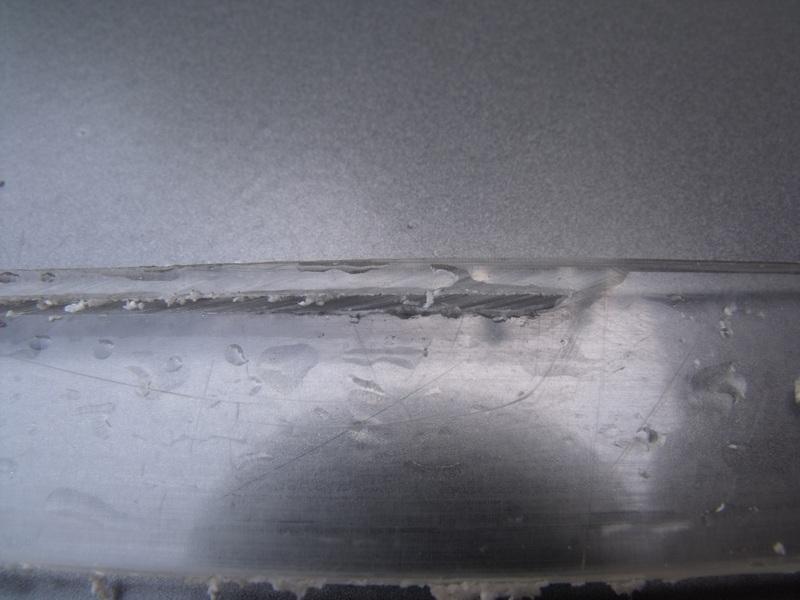

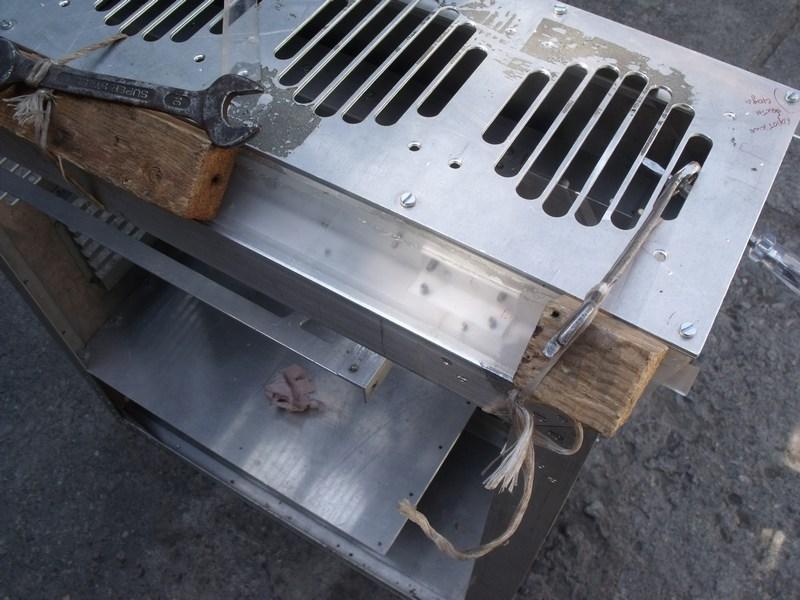

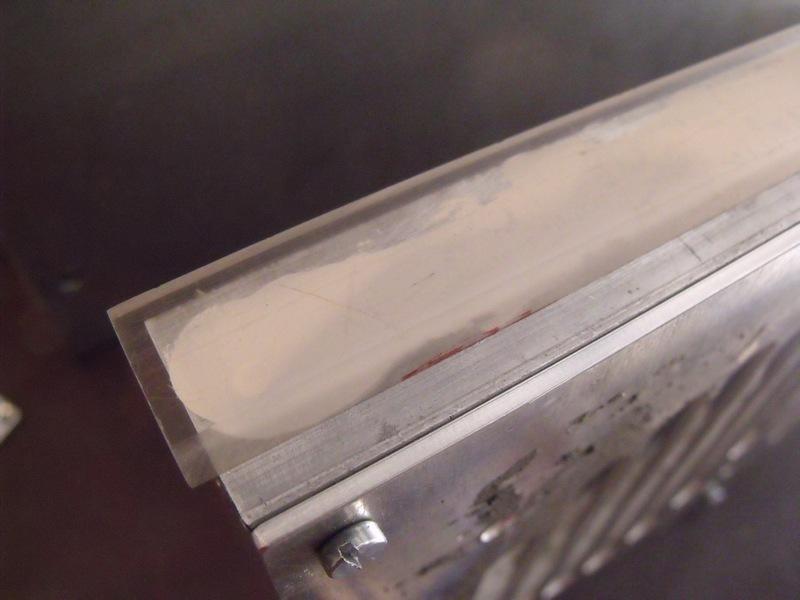

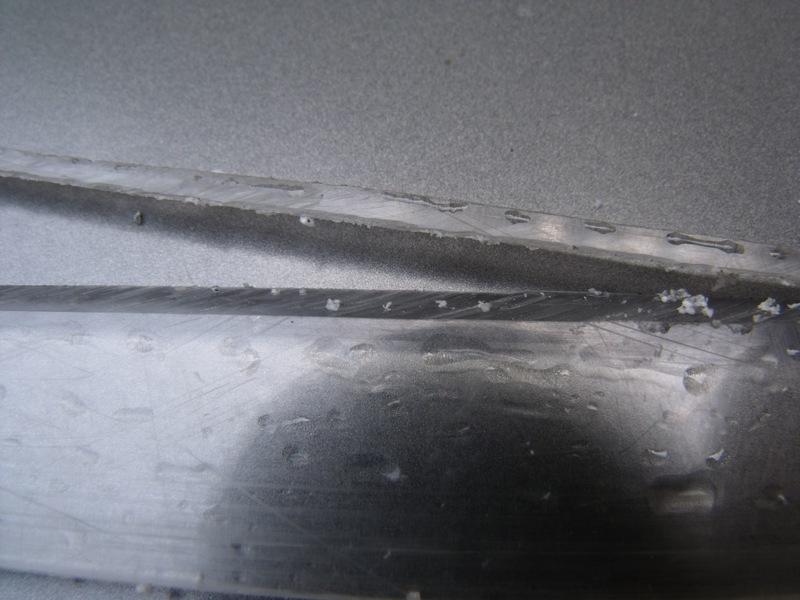

Техника тоже проста: сначала клеим верхний шов, высыхает - нижний. В качестве клея использовал дихлорэтан со стружкой примерно 2%-й. Опыты показали что такой клей хорошо затекает в щели и там остается, а не убегает как чистый. Если прижать не очень сильно, пузырьков в шве остается все равно не много.

















Вот так. Всем удачного моддинга.

[Skrytyi_Kachok offline]

Come back: Корзина 5.25

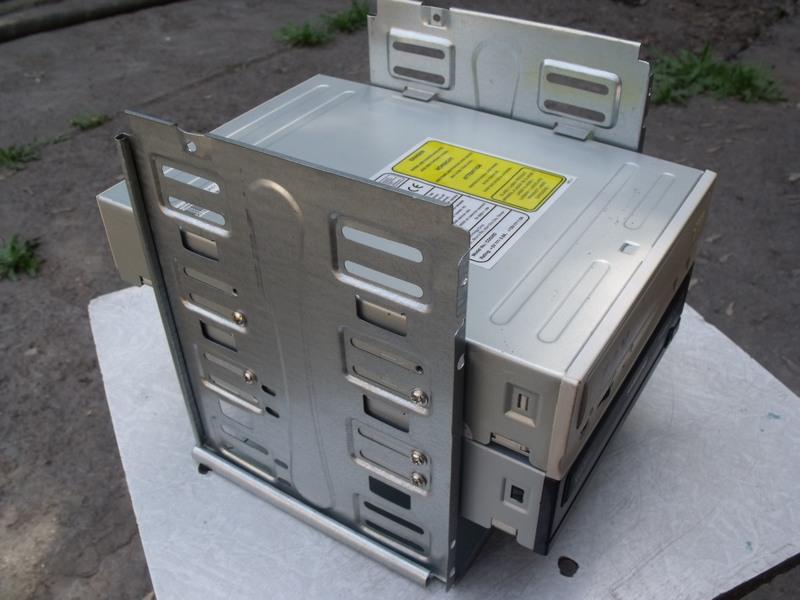

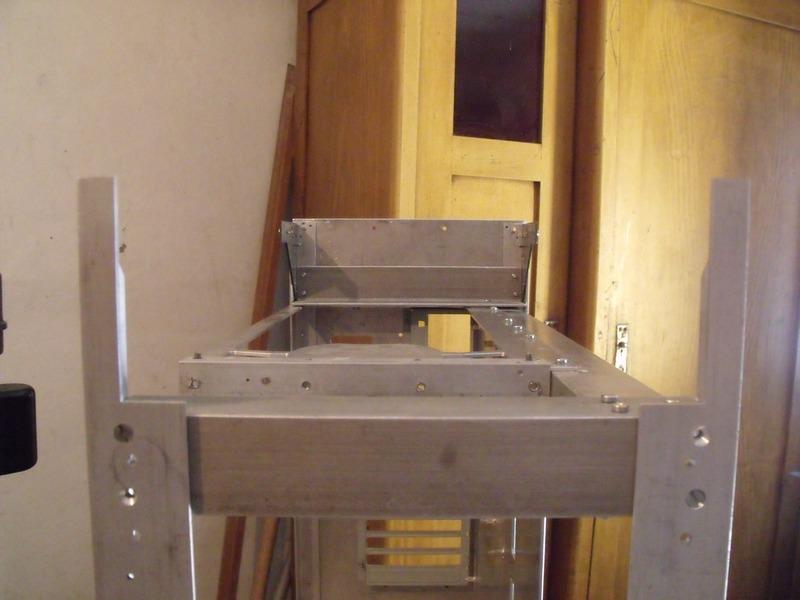

В этот раз решил поставить корзину для устройств 5.25. Друг GDC подкинул мне вот такую корзинку с бу корпуса:



_____

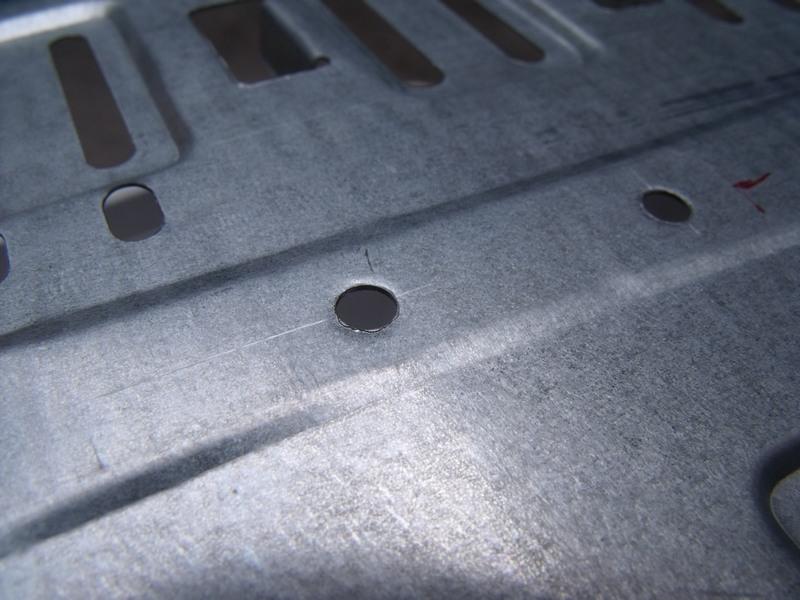

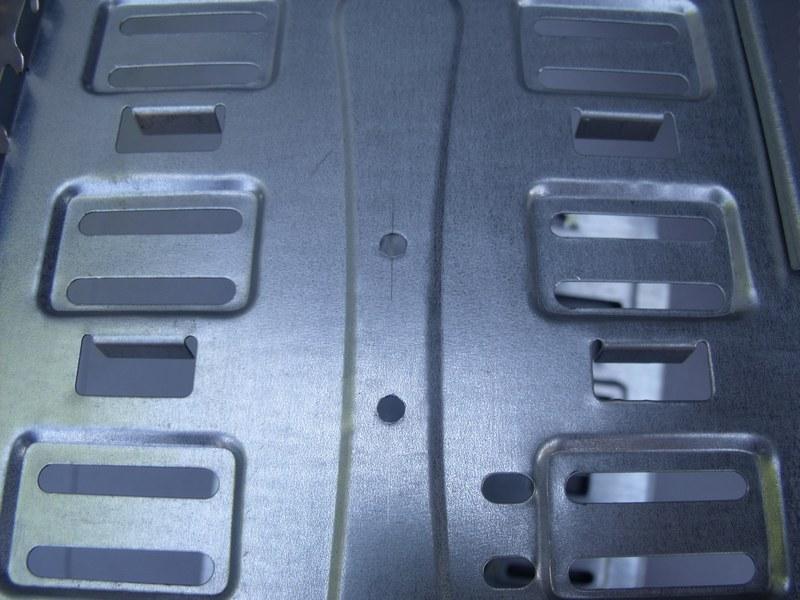

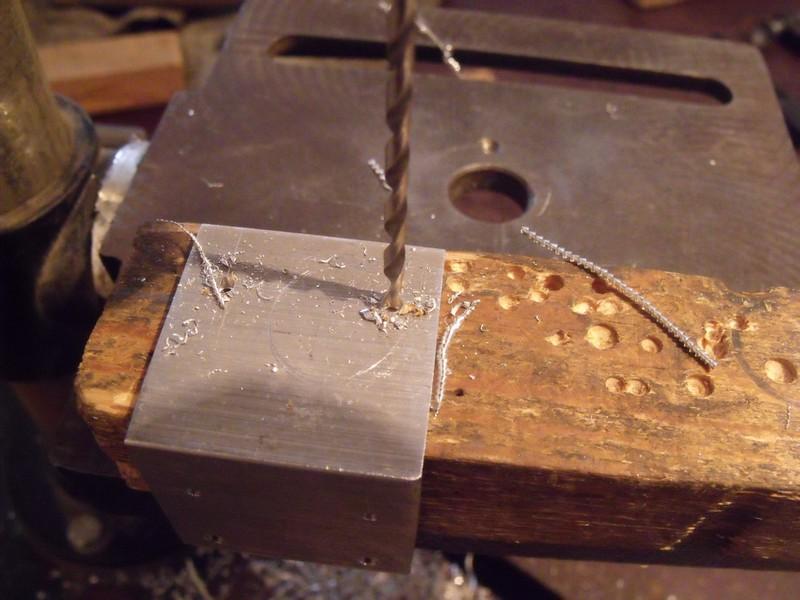

Хочу ее прикрепить за ушки. Для этого сверлим по 2 отверстия с каждой стороны.



_____

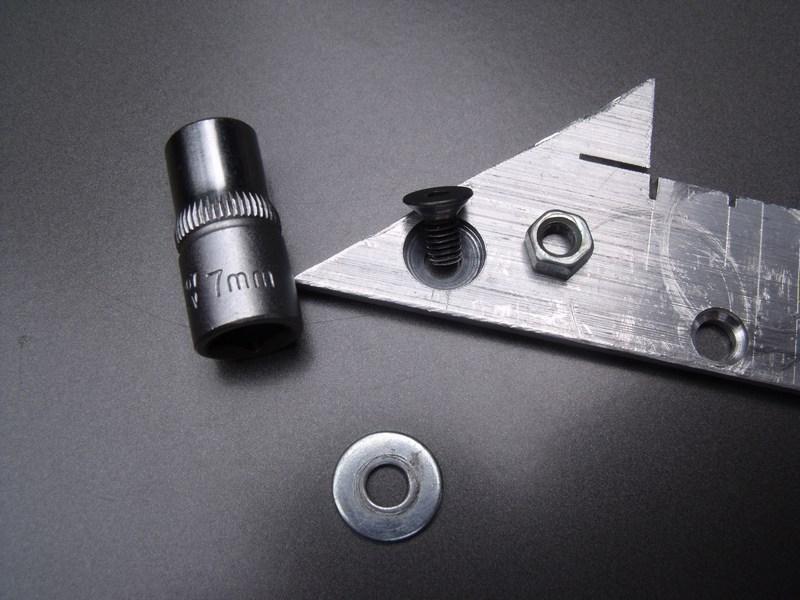

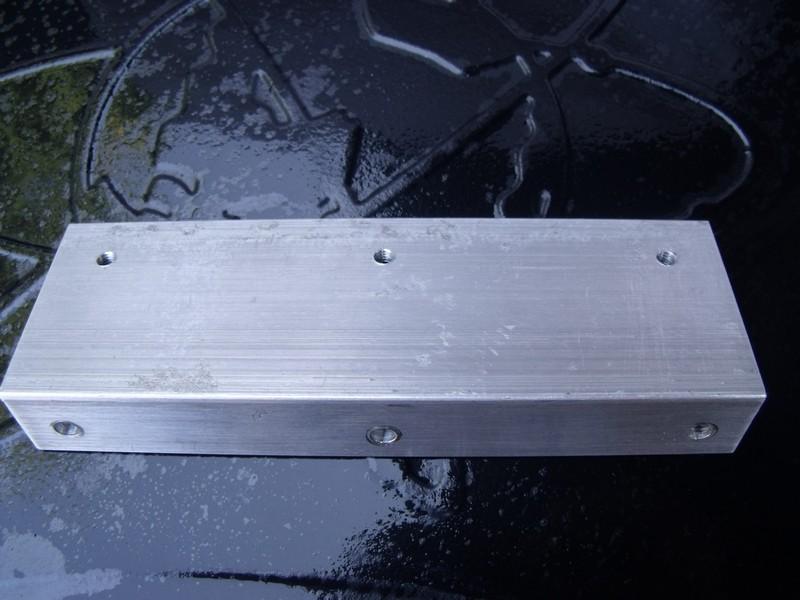

Далее делаем спец инструмент, предназначение которого будет понятно далее.





_____
Зажимаем между инструментом стенки корзины.

Вид снаружи


Вид изнутри


Вид снаружи

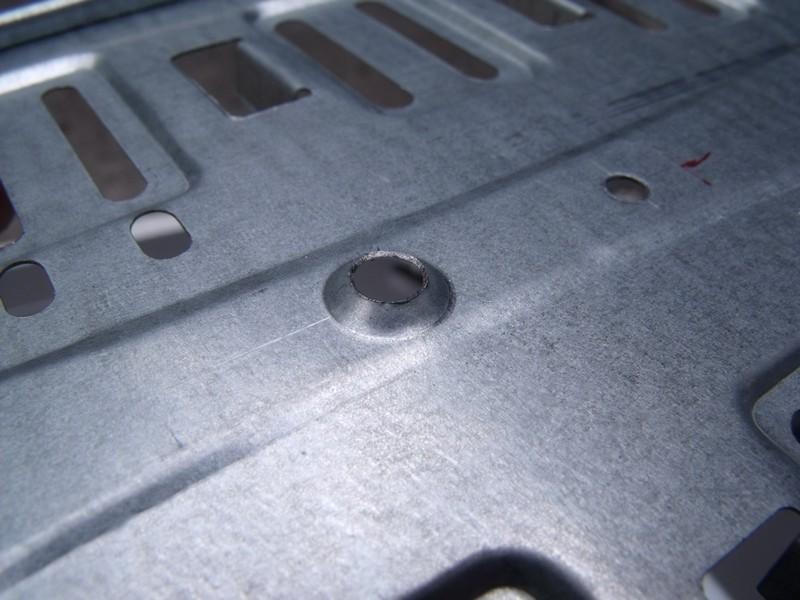

Затягиваем болт с гайкой. После сей операции имеем следующее.

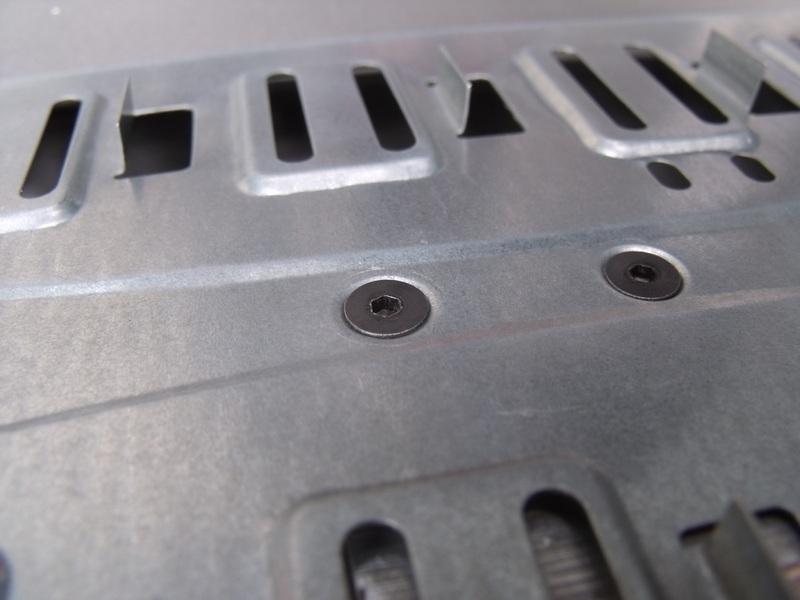

Вкручиваем болты в ушки. Вид изнутри.


_____

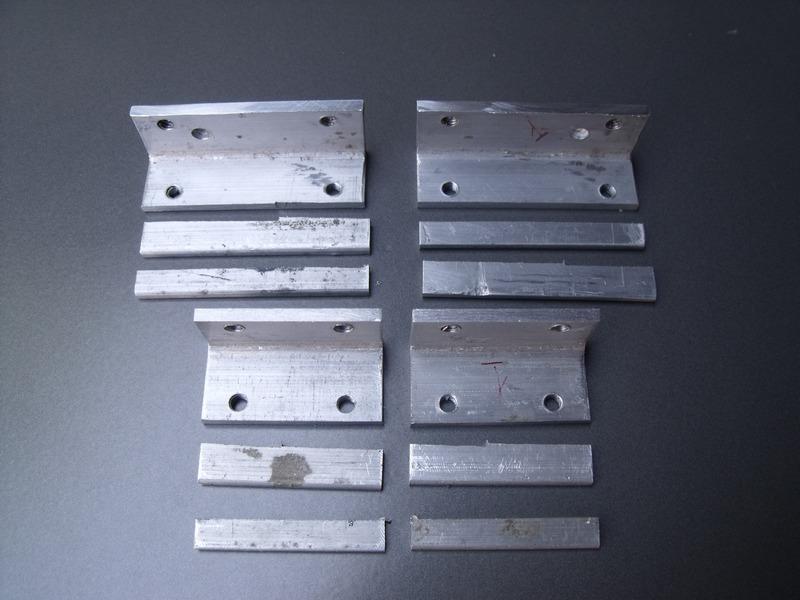

Процесс изготовления ушек.





_____

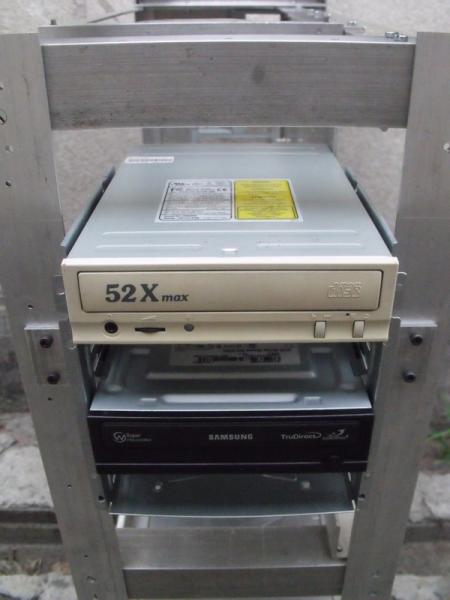

Радуюсь результату.


I'll be back! - прям как в кино ofigel

[Denamen offline]

Грандиозный проект!!! Продолжайте в том-же духе!

[Skrytyi_Kachok offline]

Denamen, спасибо, мне ваш тоже понравился :beer:

Кстати, кто как оценивает мой проект по отношению к другим? Со стилистической точки зрения, и возможно, по качеству исполнения. Комментариев мало в отличие от других веток.

[Dimagans offline]

Skrytyi_Kachok просто очень редко выкладываеш а так нареканий нет (ну я понимаю занят но по мелочи кидать и уже видно что тема живет)

[Skrytyi_Kachok offline]

Dimagans, и впрямь людям не хватает хлеба и зрелищ. А я наоборот старался закидывать только законченные узлы.

Кстати, это мой первый мод, и концепция его существует около 4лет. Тогда он разрабатывался под установку целой кучи собранных на коленке термосифонов. Но в последствие увлекся водяным охлаждением: были страшные самопальные помпы, ватеры, потом вот сделал радиатор, который вы уже видели, и... под этот самый радиатор решил переделывать концепцию корпуса. В итоге собрал целый талмут различных идей, 3д рендеров в максе, чертежей в кореле и автокаде. А вот собрать все никак не могу.

[Шурика offline]

Skrytyi_Kachok, реально говорить о чем-то пока рано - я лично слежу за сборкой, но пока не будет конкретного образа - даже сказать особо нечего...

[Denamen offline]

Skrytyi_Kachok, реально говорить о чем-то пока рано - я лично слежу за сборкой, но пока не будет конкретного образа - даже сказать особо нечего...

Если автор продолжит в том же духе, то результат будет однозначно зачетный!!! Так что ждемс с нетерпением!

[Skrytyi_Kachok offline]

окай товарищи

Come back: Радиатор СВО

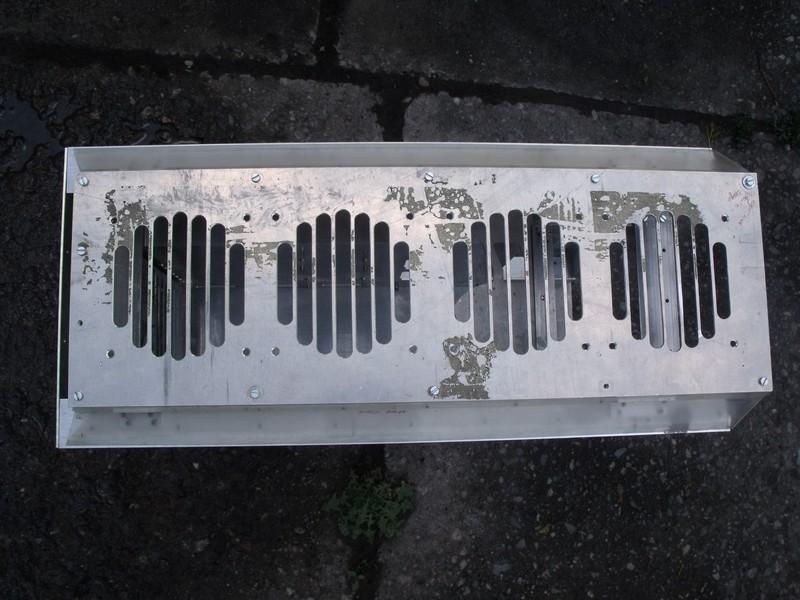

В этот раз предстоит окончательная установка радиатора СВО.

Подгоняем место под радиатор. Хочу чтобы радик полностью входил в пазы.
Как было:


Как стало:


_____
Примеряем все ли хорошо.


Все хорошо ::-D:

_____

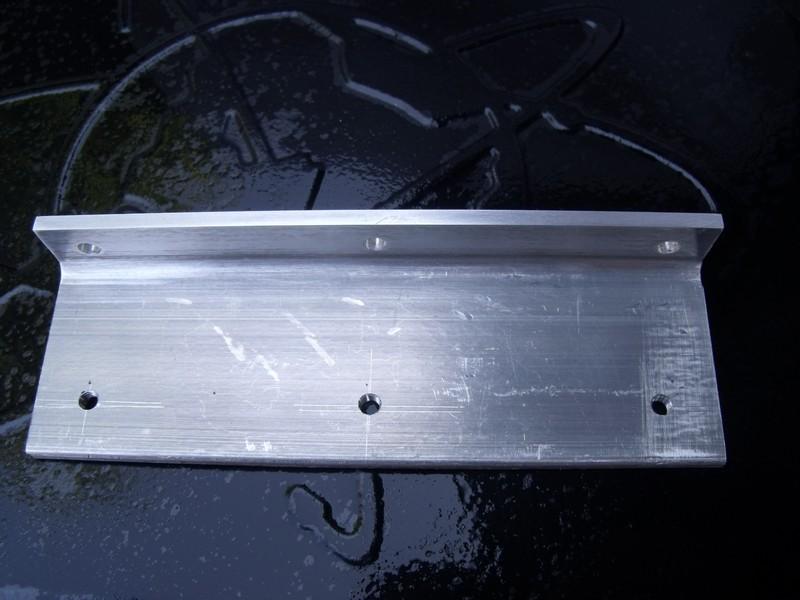

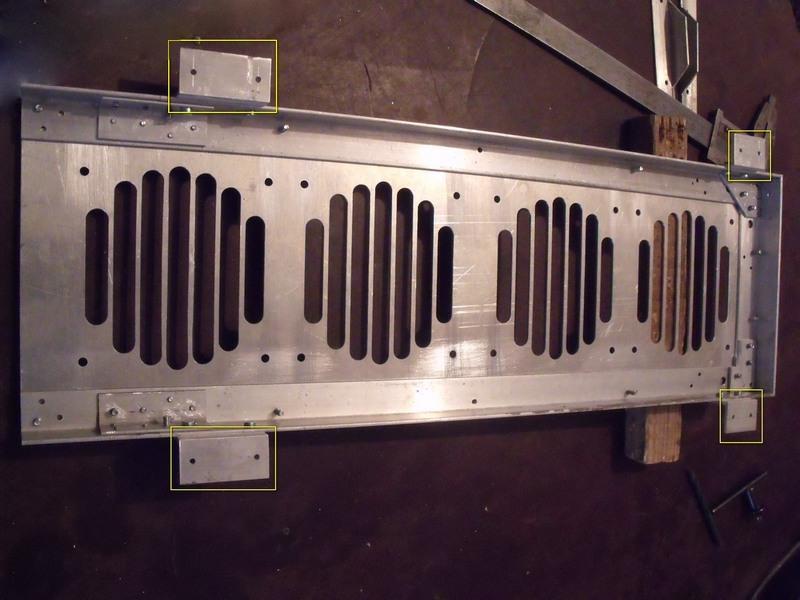

Делаю эту фигню:





_____
Примерка по месту




Не удивляйтесь что на этих фото нет еще 3-х отверстий.
_____

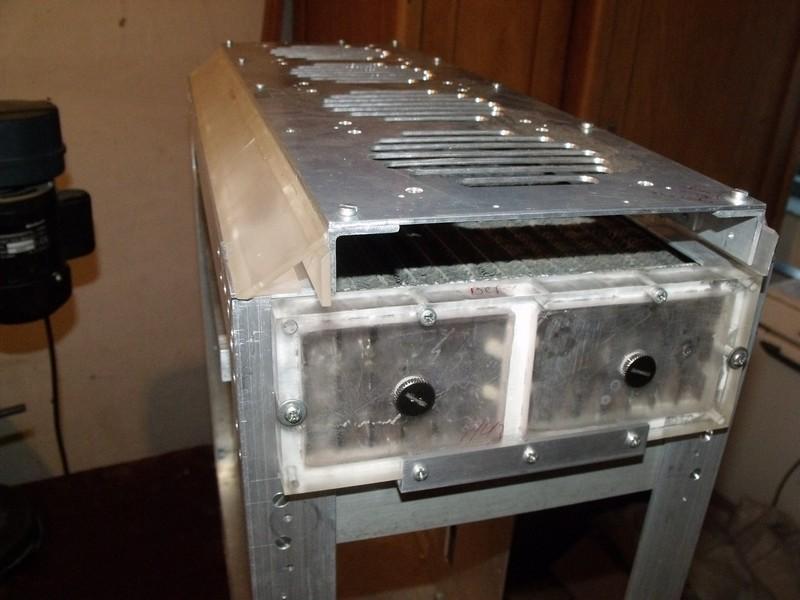

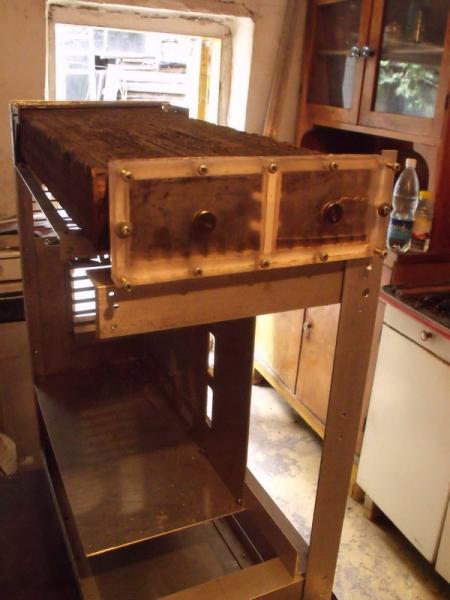

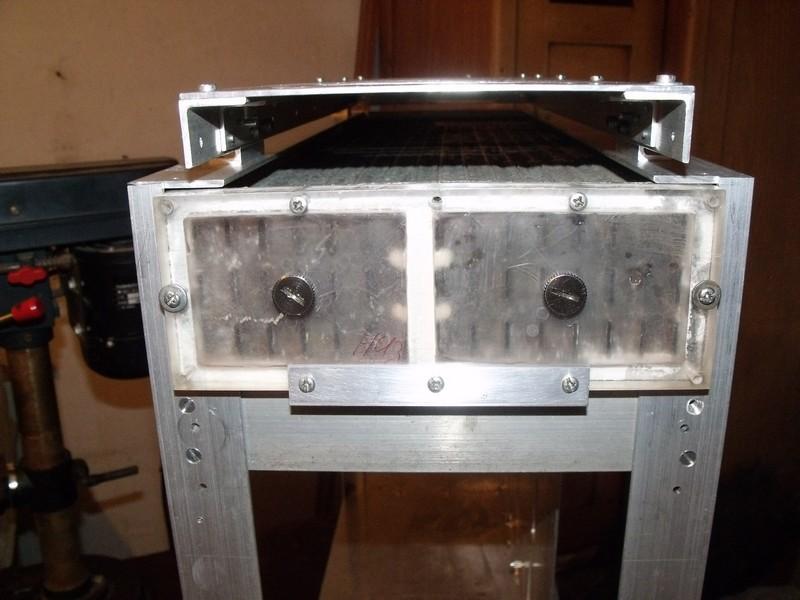

Наконец-то готово!





Крепление оказалось очень жестким. Сзади радиатор зажимается уголками верхней крышки.

Оставайтесь со мной.

[Шурика offline]

радиатор плотный - как у него с продувабельностью? confused
