[Worklog] Custom "Острые грани"

[Mukaltin offline]

Ждёмс результатов....

[Mr_Pet offline]

Всем привет. :beer:
Для начала те фото, которые слетели в ворклоге:
эскиз:

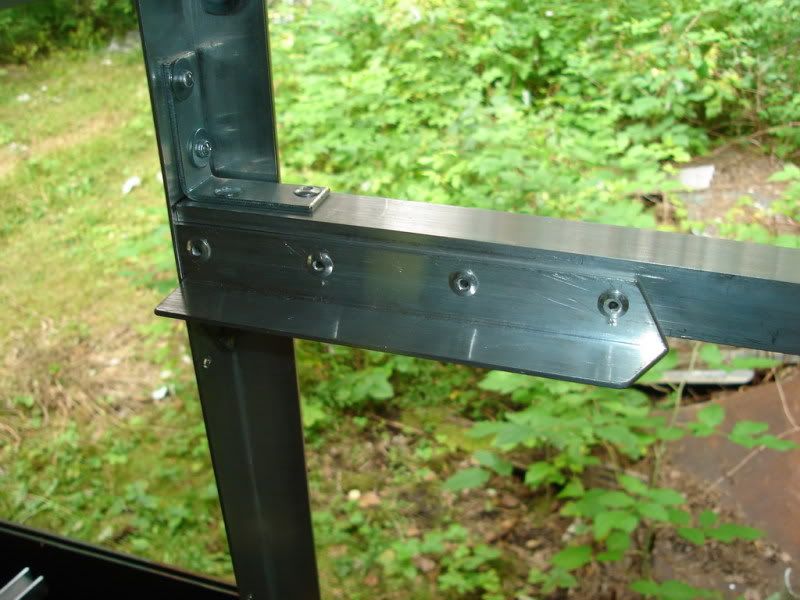

каркас


держатель БП

каркас с местом для материнки и растяжкой

слоты PCI





А теперь то, что было сделанно за лето:
1) срезаны несколько см. на метал. боковинах для неонок. Неонки будут крепится к оргстеклу, тем самым освещая и внутри и торцы.


2) боковины крепятся на винтах с барашками.



3) передняя панель для 5 приводов и 4 винчестеров




окончательный вариант на заклёпках

на площадки для поддерживания винчестеров приклееная резина.

сборка старых комплектующих для проверки

приводы находятся в глубине (около 2 см по отношению к крышке)

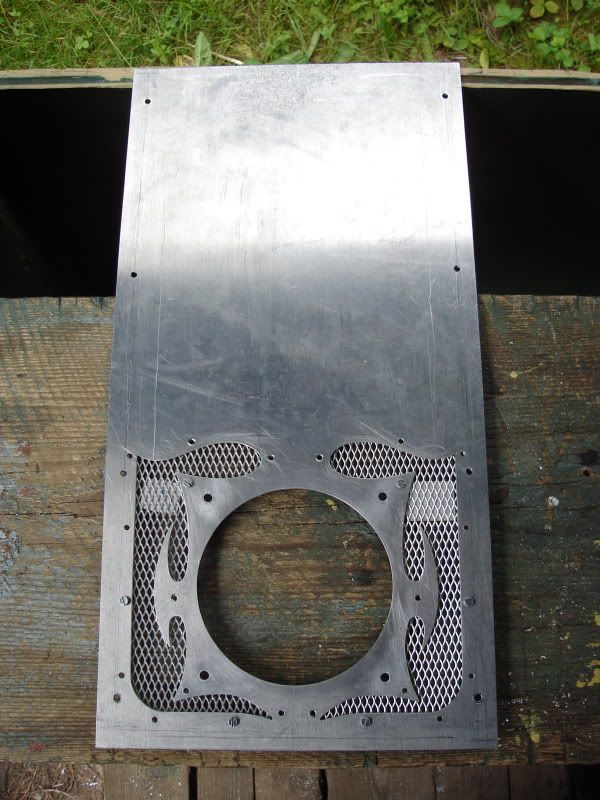

4)передняя панель с узором и местом под 120-мм вентиляятор

с сеткой

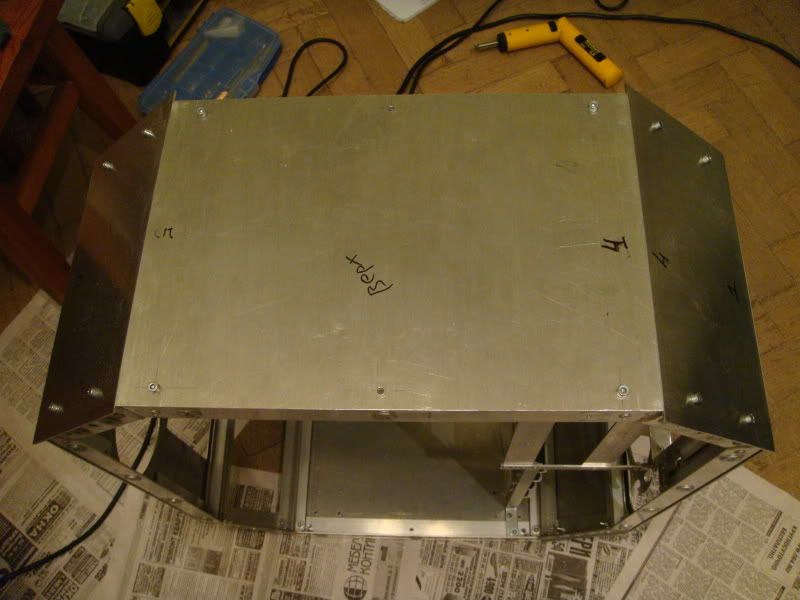

5) крышка:

специально сточена по краям кромка и ручка

крышка в открытом состоянии (пока мешают винты, потом будут заклёпки)

секрет того, почему крышка держится крепко в закрытом состоянии (магнит от мебели)

вид внутрь

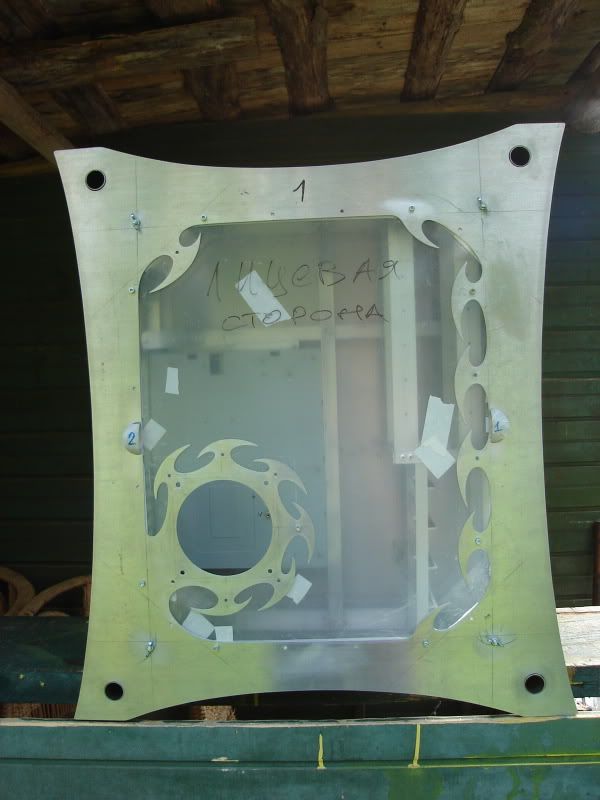

6) боковина с рисунком выреза и трафаретами

и результат

потом плекс будет крепится на заклёпках

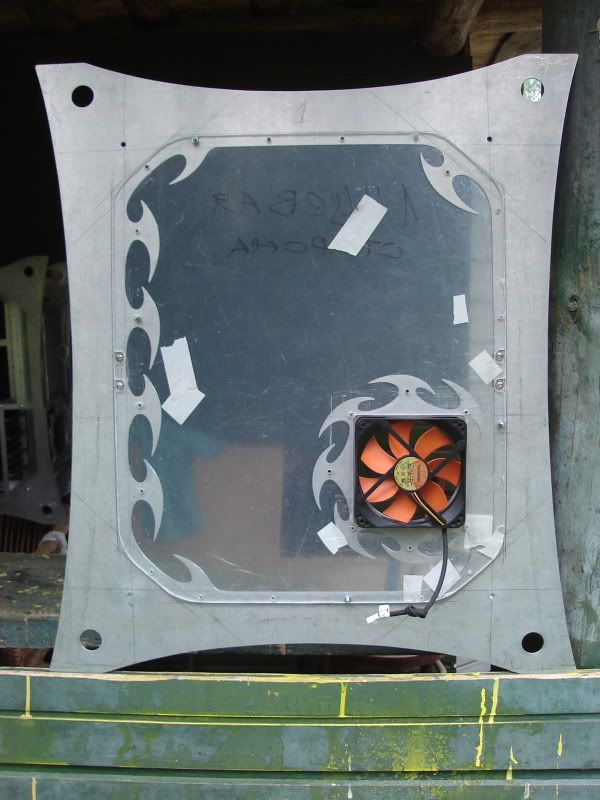

готовый вид боковины

внутри


7) окончательный вид корпуса



и широкоформатный валлпепер на рабочий стол ( 1920 x 1200 ) :wink: :


А так был куплен стол верстак (отличная вещь):

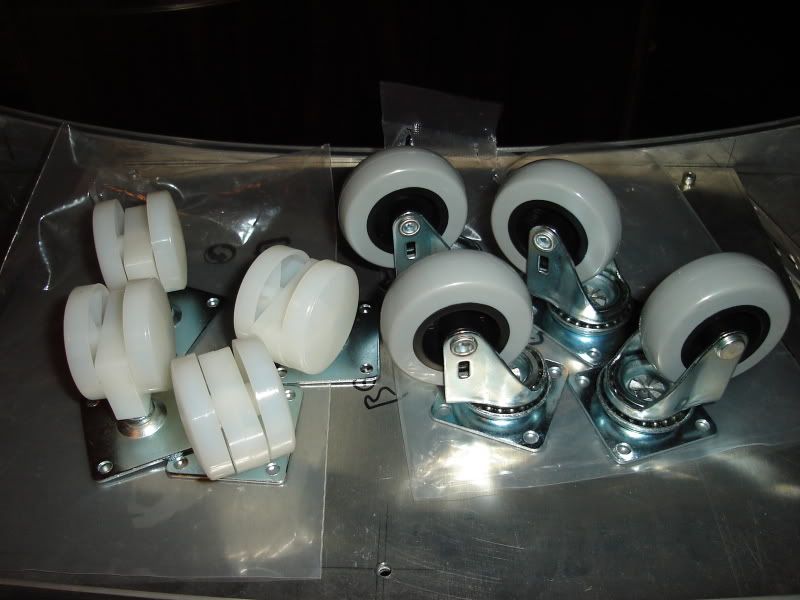

и колёсики для корпуса двух видов, благо посадочные отверстия оддинаковы, поэтому можно проверить какие лучше):


В ближайших планах приделать колёсики и начать вырезать 4 планки по углам :D

[Koleus offline]

Хм.. летнее рабочее место рулит. Задумка рулит, исполнение тоже. Одним словом зачет!

В окончательном варианте будешь весь металл полировать?

Почитал ворклог, про покраску понял. Нда затянулся у тебя проэкт. :D

[Mr_Pet offline]

А так вопрос ко всем, кто может помочь или знает где купить сетку с круглыми мелкими отверстиями или пчелиными сотами(желательно уже серебрянную или хромированную)?

А также у нас не продаются ли такие вентиляторы:
http://www.pcdesign.ru/cgi-bin/showtova ... 7&id1=&id2 =&id3=&id4=&id5=&id6=
и
http://www.pcdesign.ru/cgi-bin/showtova ... 7&id1=&id2 =&id3=&id4=&id5=&id6=
сетка
http://www.pcdesign.ru/cgi-bin/showtova ... 21&id1=&id 2=&id3=&id4=&id5=&id6=
а также 5 грилей обычных на 120-ку
и белые неонки?
Кстати какая фирма неонок лучше Revoltec или Sunbeam-Sharkoon?

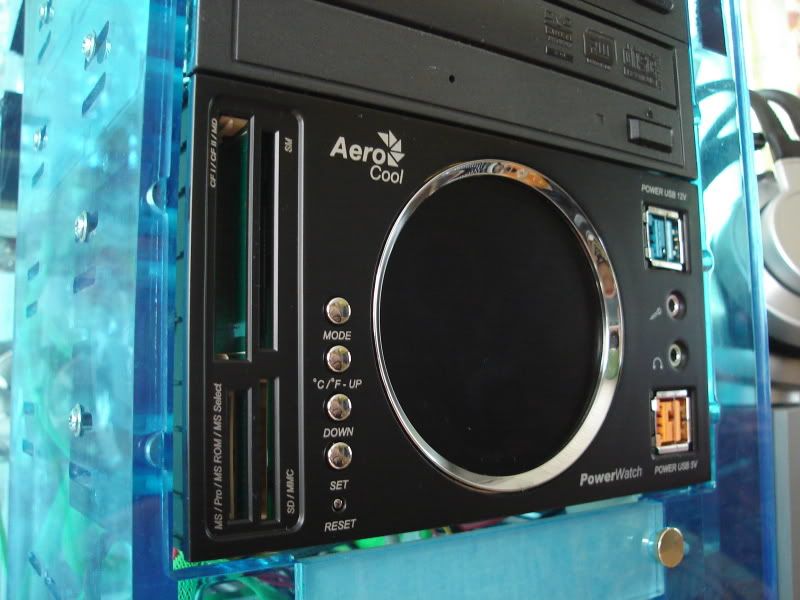

ПС: помимо всего была куплена панель на 2 слота 5дюйм. Aerocool PowerWatch

[Nekromant offline]

Вот, думаю ты это имел ввиду!?
http://chip-dip.ru/catalog/show/1382.aspx?st=1&mode=parm&gmnf=&p.1201=120x120&x=44&y=11&sklad=
Насчёт сетки, я тоже соты искал, безрезультатно, если у тебя лучше получится поделись инфой.

[st2105 offline]

Mr_Pet, в кее есть такие вентили (www.key.ru)

[Nekromant offline]

Mr_Pet, в кее есть такие вентили (www.key.ru)

в кее я только 80-ку красную анодированную видел, про серебристый ничего не скажу..

[A-F-E-N-Z-O-82 offline]

Классный проект, продолжай в том же духе :beer:

[st2105 offline]

сколько же юудет весить этот корпус??

сколько же юудет весить этот корпус??

читаем тему ;)
[quote="Mr_Pet"][quote="syslik"]"сколоко корпус будет весить?"

[Mr_Pet offline]

Nekromant,
да, но хотелось серебрянную именно сетуку-фильтр. Будем искать.
А сетку если найду, отпишусь тут где купил.
st2105, в Кее вентили фирмы Санбеам и они на 80 мм, а у меня все на 120 мм идут.
A-F-E-N-Z-O-82, :beer:
st2105, syslik, на данный момент (корпус взвешивал на весах) он весит 13 кг. :wink:

[batrider offline]

весьма, очень весьма. самое качественное исполнение из всех виденных мною кастомов(а форум этот я читаю около недели)

[BOMByk offline]

респект, продолжай работу и не забывай фотать процесс создания данного чуда :Р

[Mr_Pet offline]

Так, продолжил заниматься корпусом.

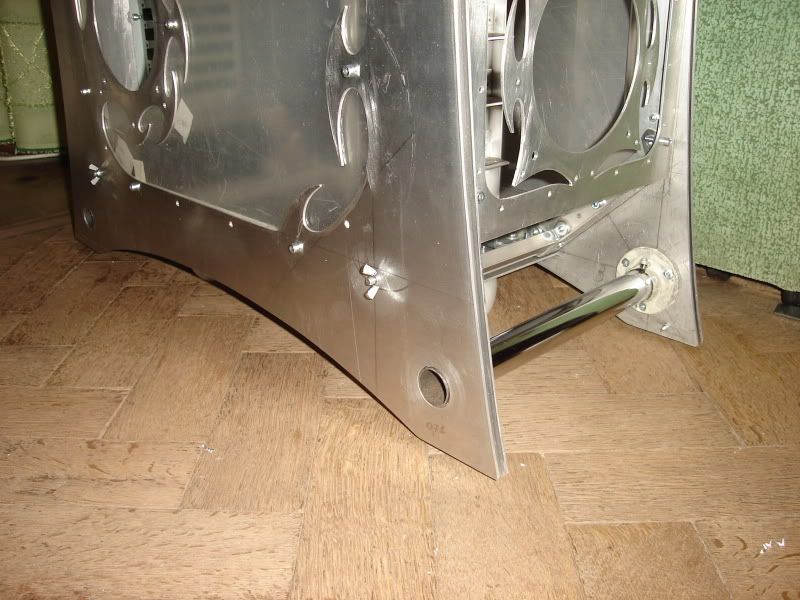

Научил его передвигатсья по поверхности Земли ::-D:

Углы корпуса теперь возвышаются над поверхностью на 7 мм, и сами колёсики особо не видны. Эффект достигнут.


Занялся 4-мя планками, кторые связывают внешние обшивки корпуса. Сделал пока 3.
вид планки с минимальными зазорами(долго подгонял)


общий вид


В ближайшее время сделаю последнюю, подровняю ну и собсна буду думать какой узор делать на боковине без окна и дверце. :D

[vovich3 offline]

Как и чем вырезал рисунок на боковине? На фото ("потом плекс будет крепится на заклёпках" ) края четкие и ровные. Следов напильника не увидел. confused
