Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

Haughty Catt, :beer:
Блин когда потеплеет? в мастерской немногим теплее чем на улице. Невозможно работать :mad:

[Skrytyi_Kachok offline]

Прошло достаточно много времени, что было сделано за этот срок... ofigel

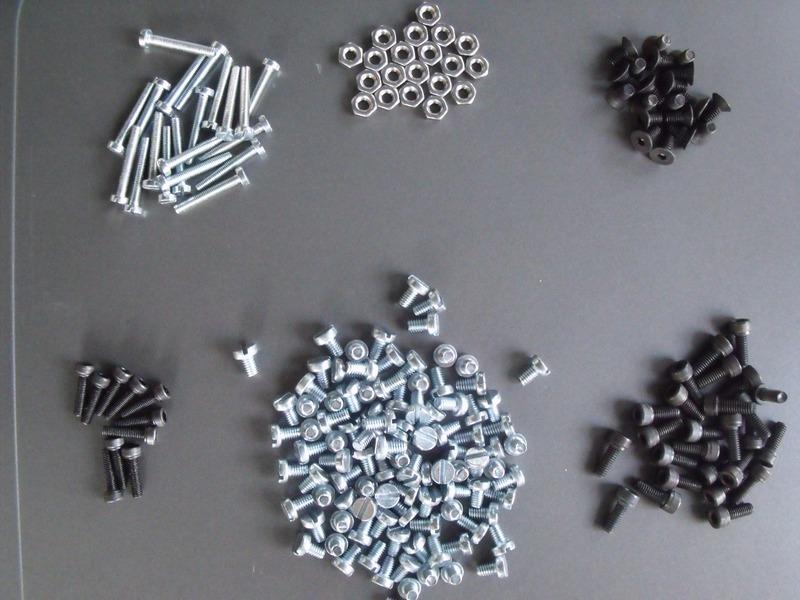

Прикупил винтиков, да гаечек в магазине "1000 и 1 шуруп" для предварительной примерки и оценке внешнего вида.


слева на право:
1) болты М3 20мм х 20шт
2) гаечки М4 х 20шт (нержавейка)
3) болты потаи М4 под шестигранник х 20шт
4) болты М3 под шестигранник х 10шт
5) болты М4 х 100шт (оцинковка)
6) болты М4 под шестигранник х 26шт

черные - износостойкие, сколько не мучил выглядят как новые.

На все потратил 6,4 $ (по моему весьма удачно закупился)

[Skrytyi_Kachok offline]

Come back: Top panel

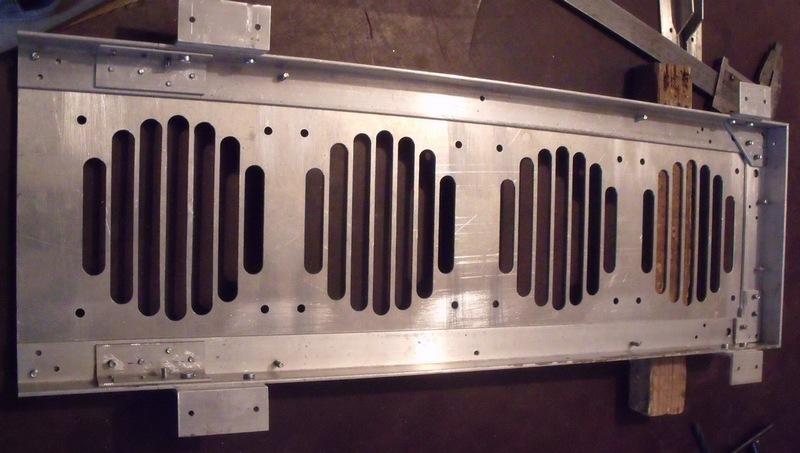

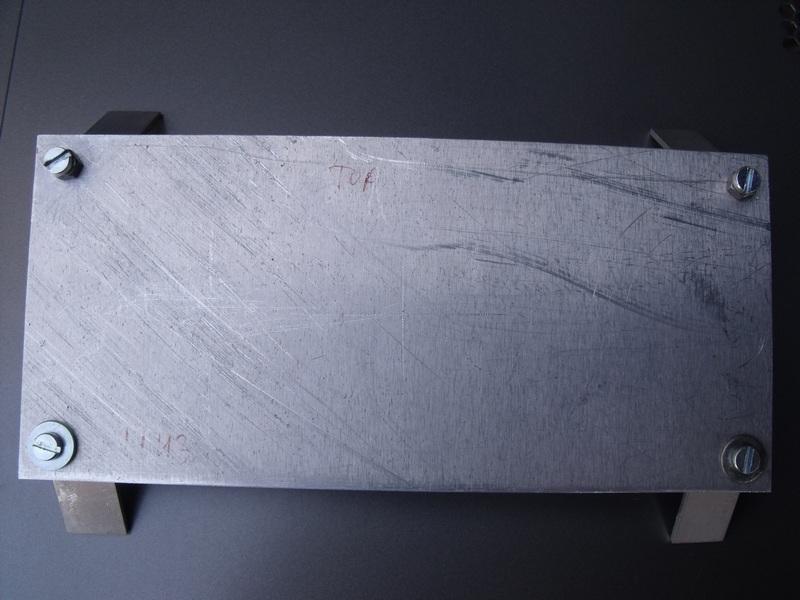

По аналогии с ''Front panel"':

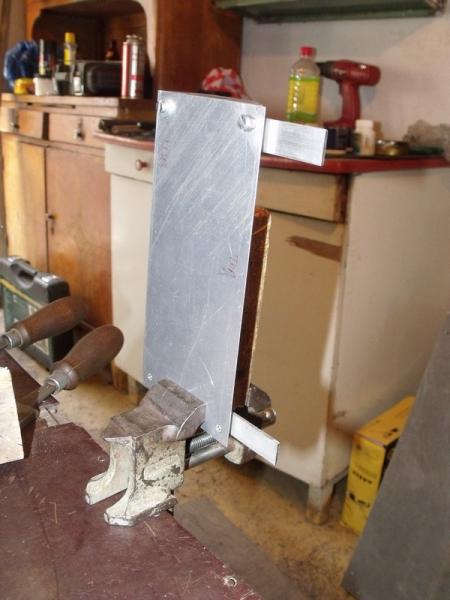

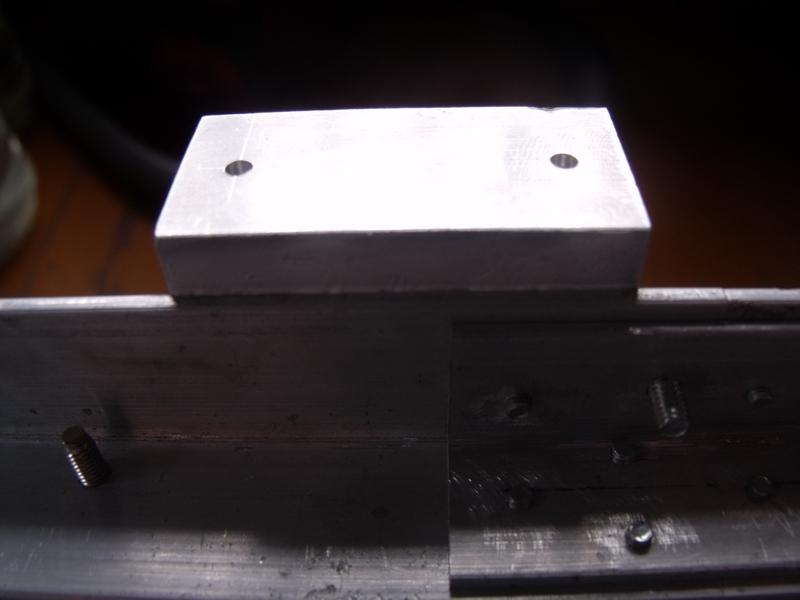

В этот раз ножки решил просто приклеить по месту, и только потом просверлить и стянуть болтами. В качестве клеевого состава использовался "Казанский герметик" (белый, на фото плохо видно), держит хорошо, а когда нужно отрывается.

[Gur_man offline]

Прочитал ворк, такой добрый, мощный кейс выходит, очень интересно, буду заглядывать. gud

[Zloy Bolgarin offline]

а как закрепляется "фреза" в стакане дрели? подскажите, пожалуйста.

[Skrytyi_Kachok offline]

Gur_man, Спасибо гурман, я тоже слежу очень давно за твоим ворком

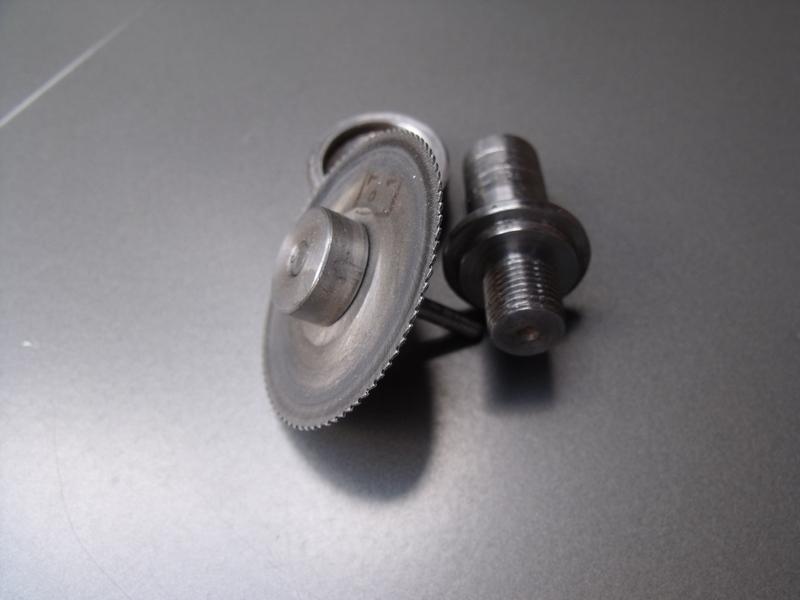

Zloy Bolgarin, все просто, к знакомому токарю отнес чертежи. Итогом вышли вот такие насадки для дрели и дремеля.

[ai_ offline]

последняя мечта ) алюминий резать

[Zloy Bolgarin offline]

Skrytyi_Kachok, спасибо! пошел к токарю.

тока не пойму как оно собирается(((

сорри за оффтоп.

блин, не догоню. а можно чертежик? буду очень признателен!

[Skrytyi_Kachok offline]

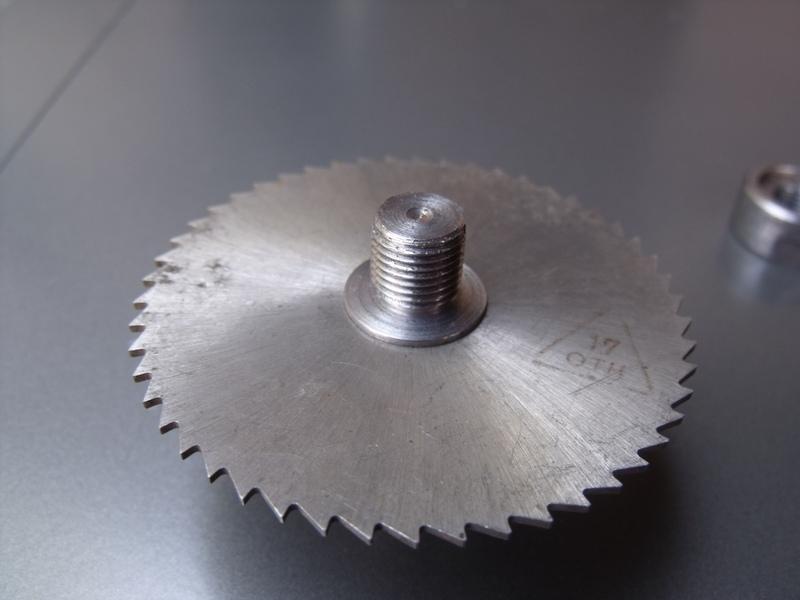

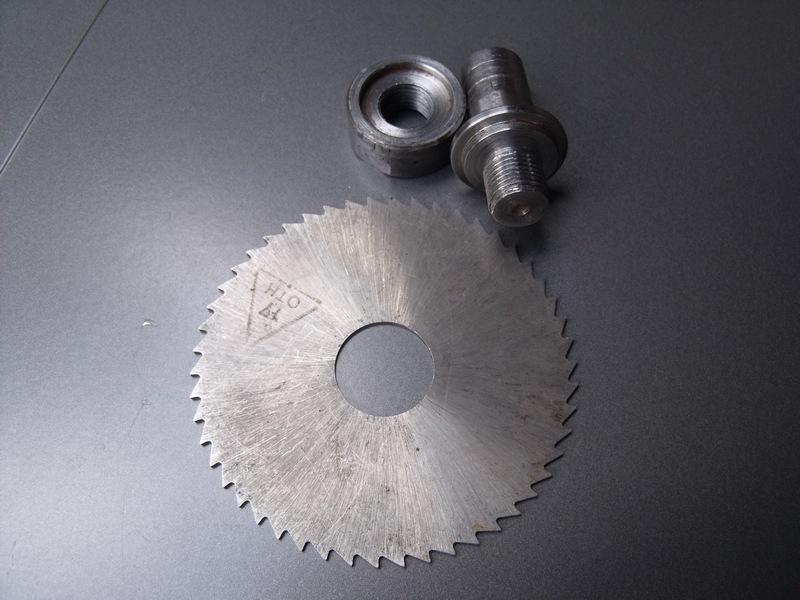

Zloy Bolgarin, думаю здесь понятно.

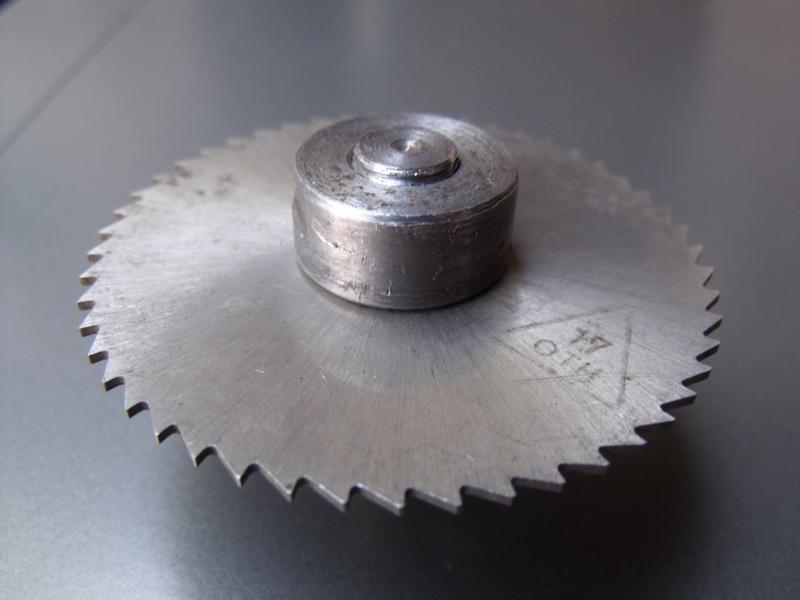

Фреза вставляется в паз, и сверху затягивается все гайкой.





Хочу заметить что в руках держать дрель с фрезой весьма трудно. Придумать бы салазки вот было бы здорово. Зато когда хорошо все закреплено, режет алюминий и металл как по маслу. ::-D:

Чертежи не остались, честно говоря там нет ничего сложного, даже я имея специальность "управление бизнесом" справился :wink:

[Skrytyi_Kachok offline]

Come back: Наклонная panel

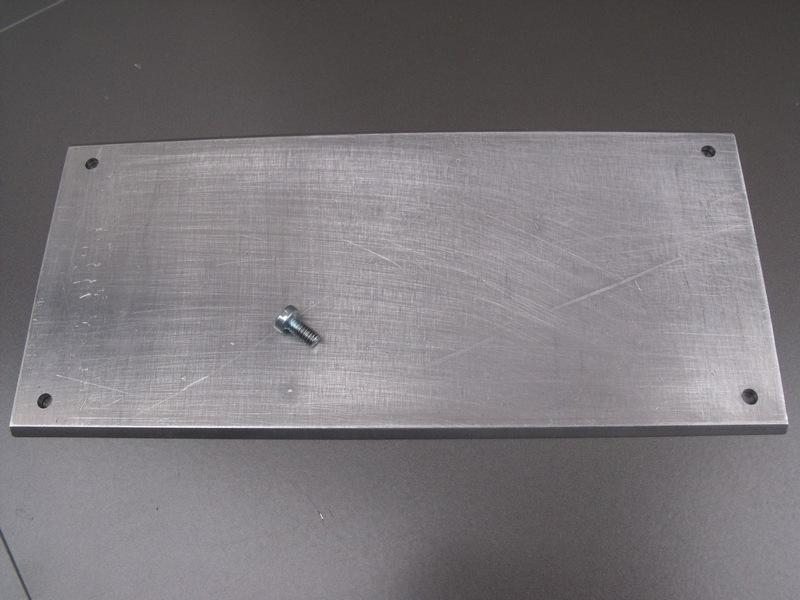

Наклонная панель является промежуточным звеном обшивки корпуса. Все 3 панели дают целостную картину, и как бы выделяют центр, что и было мною задумано изначально.

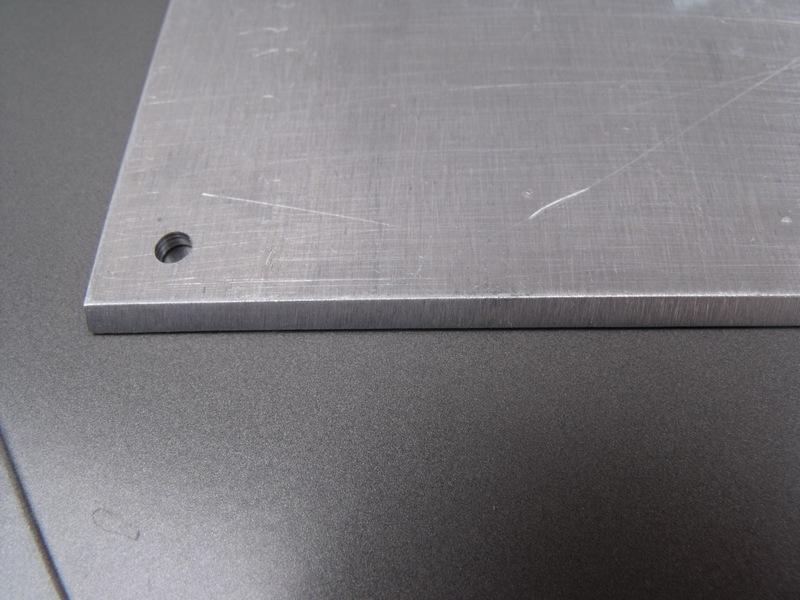

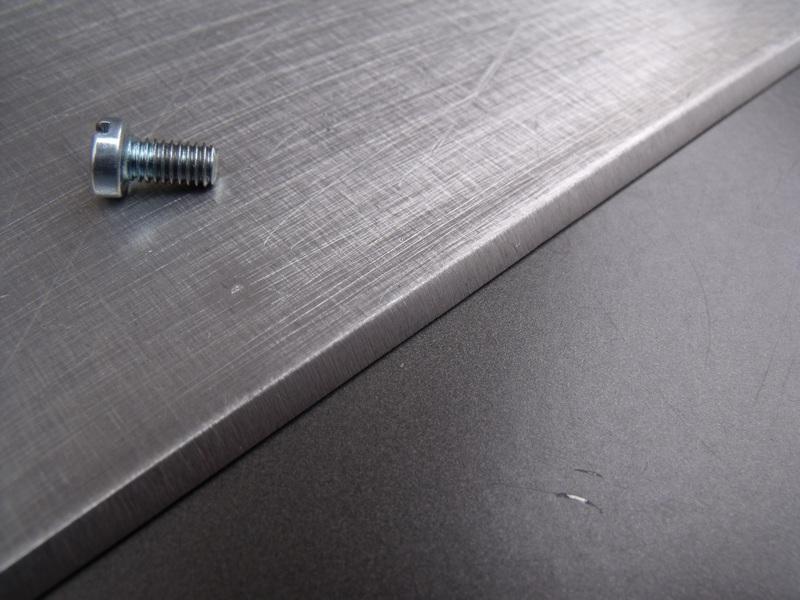

Для начала необходимо тщательно подогнать панели друг к другу, путем снятия фаски с наклонной панели с двух сторон. Первичная обработка происходила грубым напильником с последующей догонкой на наждачной бумаге зернистостью 60. Сил и времени было потрачено достаточно.







_____

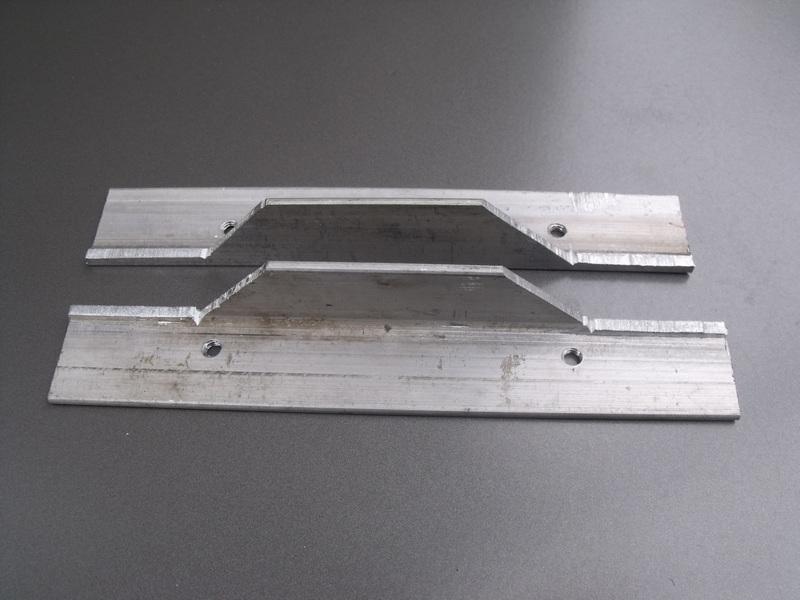

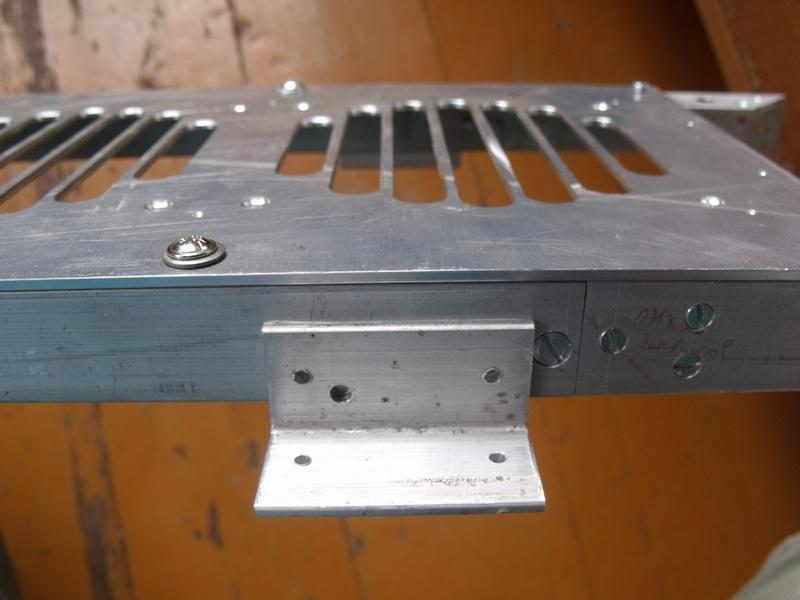

Хотел пойти легким путем и вырезал 2 уголка для крепления.



_____

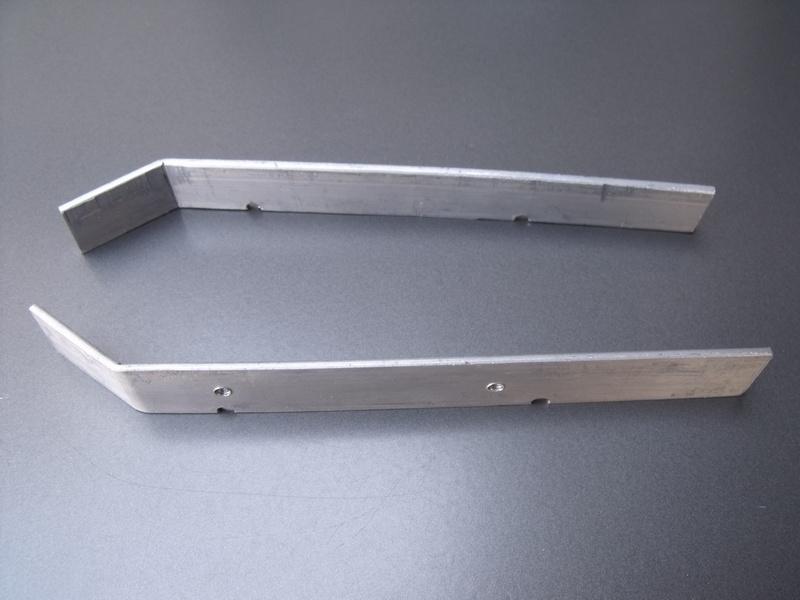

Увы затея не оправдалась и уголки мимикрировали в следующее состояние путем нехитрых манипуляций ножовкой:



_____

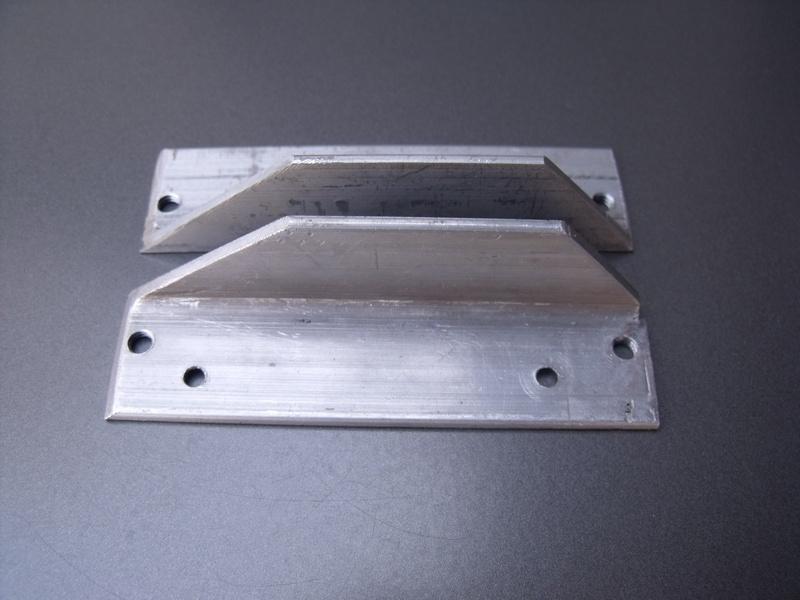

Далее из другого уголка 2х2см выпилил 2 полосы (это решение проблемы сложным путем):



_____

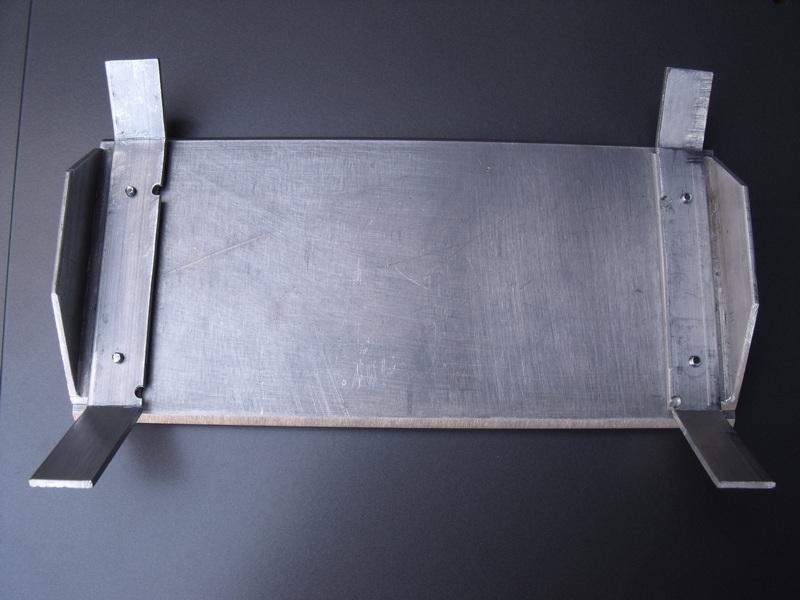

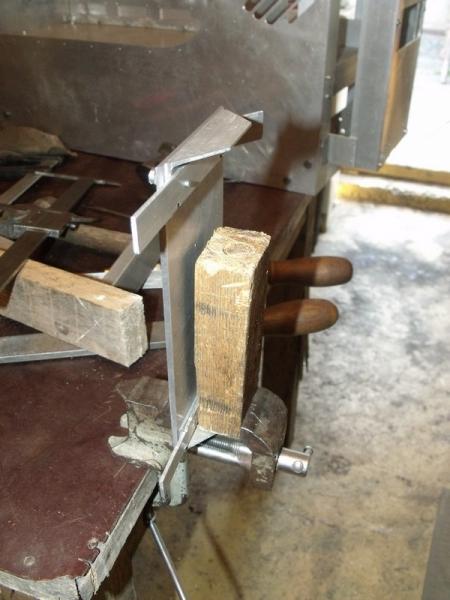

Стягиваем в единую конструкцию:





_____
Конструкция в собранном виде. Осталось только сточить лишнее.





Продолжение следует!

[Zloy Bolgarin offline]

Skrytyi_Kachok, спасибо за разяснения!

очень интересный проект, слежу с удовольствием!

[Skrytyi_Kachok offline]

Come back: Case

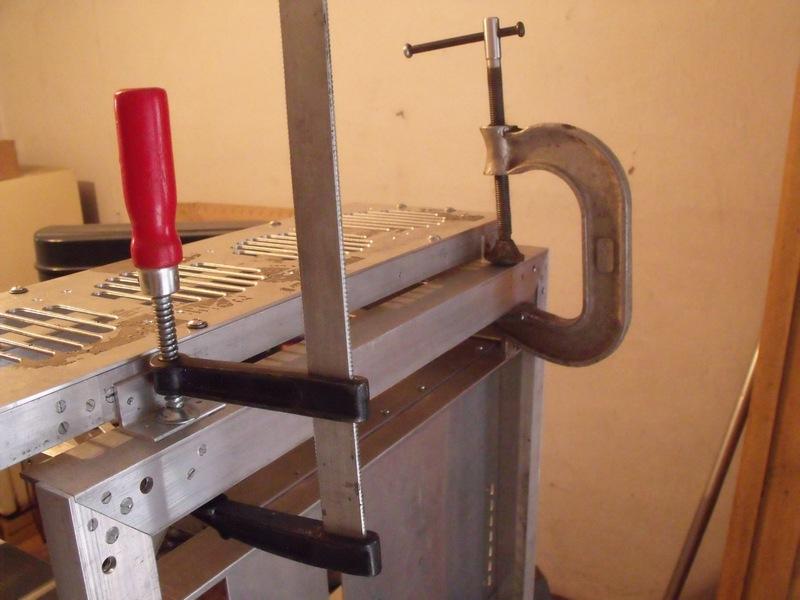

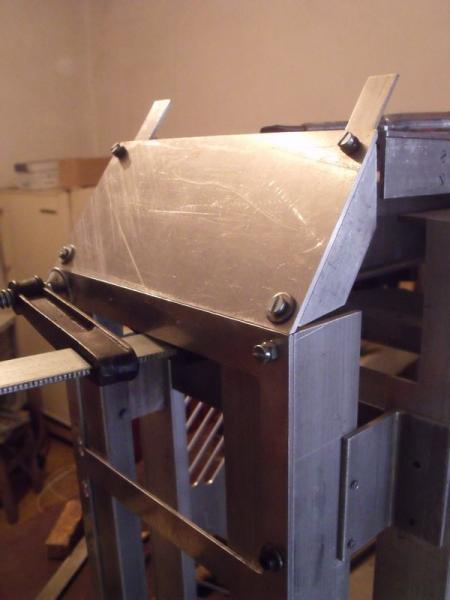

Как бы небольшое подведение итогов. Навесил на основную раму сделанные панельки (верхнюю и наклонную). Сложность заключалась в том, что их нужно было выставлять одновременно относительно рамы, чтобы избежать некачественных стыков. В общем получилось неплохо.





_____

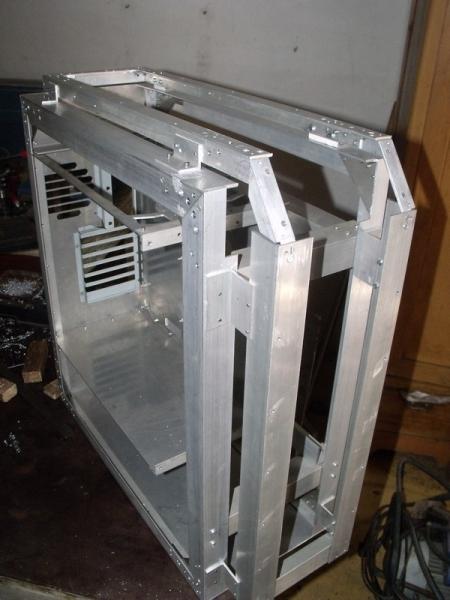

Вот она изометрия! Такс это каркас:



_____

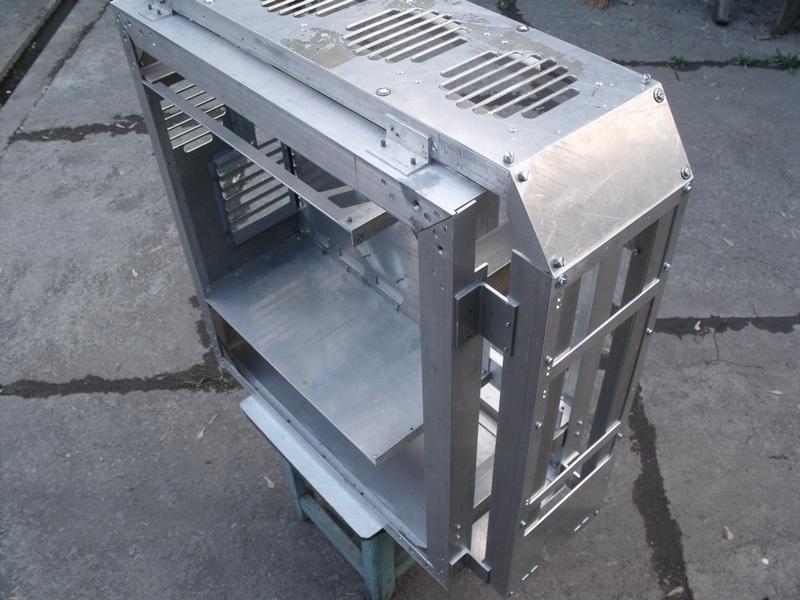

А это - текущее состояние дел:



Дело за дверцами!

[Шурика offline]

мощная конструкция!!! нравится - слежу дальше :wink:

[Skrytyi_Kachok offline]

Шурика, Спасибо! Радует что проект не выглядит белым пятном на общем фоне форума и оказался замеченным модерами доказавшими называться таковыми :beer:

[Heliklin offline]

Skrytyi_Kachok, белым пятном не выглядит,
очень интересный проект, я тоже слежу, хотя и не доказал свое звание моддера...
