Снимаю гриф секретности: древний слим-кастом. Возвращение

[MKsoft offline]

MKsoft, ai_, эх вы, господа коллеги))) первое правило при работе с металлом - очки при резке)))

За исключением тех случаев, когда их нет под рукой :D

[Маньякус offline]

[quote="MKsoft"]За исключением тех случаев, когда их нет под рукой :D

[philosopher offline]

Ой, а можно я продолжу? А то тут так славно без меня общаются... :lol:

Итак, тотальное удаление всего лишнего стартовало! Так тревиально начавшись с ненужного уже никому LPT порта, сегодня модным стал минимализм ::-D: Совершенно бестолковыми, а потому - лишними являются PCI слоты. Придется избавляться.

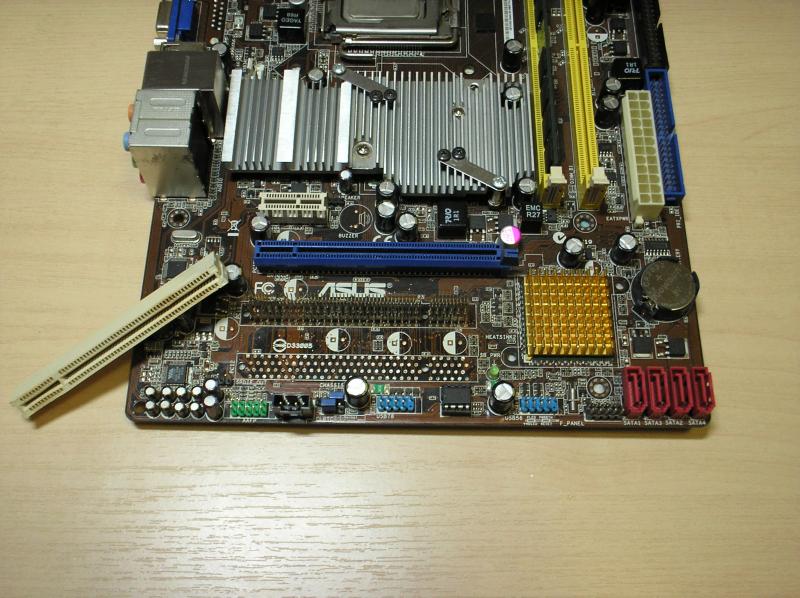

Все делают это по-разному: кто-то крошит плоскогубцами и выщипывает остатки, кто-то цевильно выпаивает разом весь слот, при наличии проф.паяльной станции, кто - еще как, а я же просто прогрел сверху сам слот феном, после чего стянул его мягким со всех контактов, которые потом выпаял по очереди паяльником в 65Вт с оборота платы.

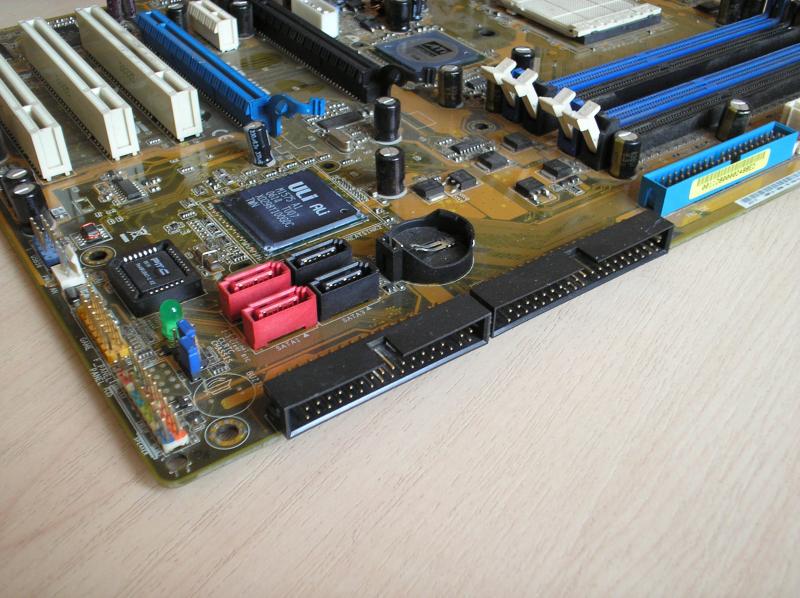

Сколько еще всего на фото ниже, что стоИт в очереди на удаление... Угадайте, что останется? :wink:

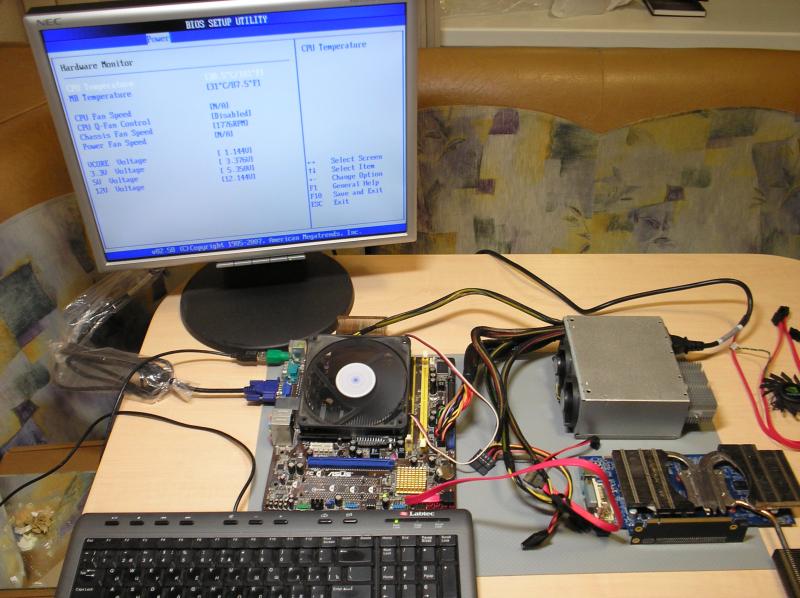

Естественно, после таких издевательств очень хотелось проверить работоспособность. Последовала контрольная сборка.

Тут можно увидеть старых знакомцев в лице уплощенного БП почти двухлетней давности.
Пока проверил без видеокарты. Главное - МП все еще исправна!

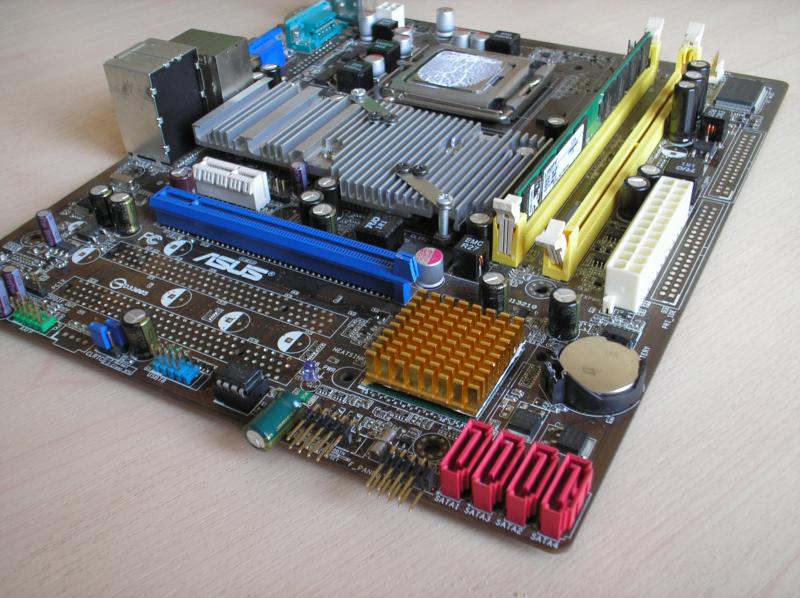

На очереди - гнездо питания материнки. Дело в том, что штекер, идущий от БП, будучи всталенным в гнездо, мешает выносному радиатору видеокарты; это надо исправлять.

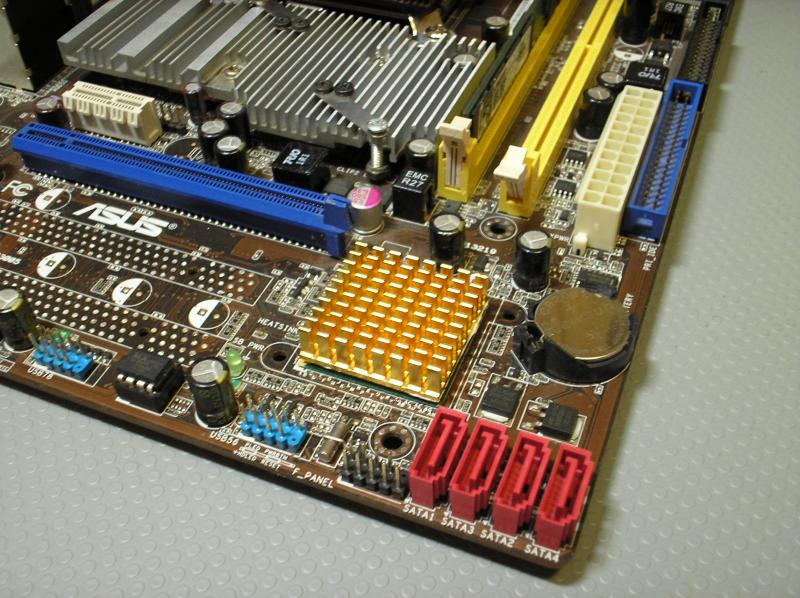

Еще один неприятный момент в том, что все гнезда SATA направленны вверх - в правую секцию радиатора видеокарты. Это тоже нужно решить.

[MKsoft offline]

мы тихонько

[Alcohol™ offline]

да ты монстр :insane:
я думаю батарейка как самый важный элемент останется ?

[hub offline]

philosopher, а зачем удалять PCI слоты? Для лучшей циркуляции воздуха около видюхи?

[philosopher offline]

Alcohol™, спасибо.
Батарейка останется, как и все радиодетали. Ну а разъемы, не задействованные в проекте - долой.
hub, мешали радиатору видюхи на целый 1мм ::-D:
Хотя, ты прав + так еще и ЮМ будет комфортнее.

[Heliklin offline]

philosopher, плюс освобождаются отверстия под PCI-слотами,
которые в запасе можно держать под крепления на стойках.

а ты слот PCI-e оставишь? используешь в системе его?

[BlackJack offline]

Heliklin, там же рядом видяха с ризером лежит )) Тонко намекает..

[MKsoft offline]

Heliklin, там же рядом видяха с ризером лежит )) Тонко намекает..

На то что PCI слоты лишние, просто радиатор походу невлезает. :D

[Heliklin offline]

BlackJack и MKsoft, я то понял о чем сказал :D

о том, что можно использовать отверстия от PCI слотов для установки "стоек"

из стоек в свою очередь можно сделать угловое крепление ризера
подобно тому как вы BlackJack делали в своем БП Red



ризер имеет отверстия под крепления
и я уверен в необходимости его дополнительной фиксации
поскольку под весом видюхи с радиаторами и кожухом
ему будет не комфортно, если не сказать больше

даже если он сейчас сидит в разъеме твердо и уверенно
со временем он разболтается под постоянной нагрузкой
проверил сам на подобном ризере

[philosopher offline]

Основная сложность в установке видеокарты заключается в отсутствии дополнительных отверстий в её плате. Однако, это не означает, что держаться видео будет лишь на ризере, ведь вес одного только радиатора ставит под сомнение целостность гнезда PCI-E, а то и текстолита самой видюшки (благо, радиатор под своим весом пока упирается в подлежащее удалению четырехпиновое гнездо "CD").
Heliklin, идея с использованием освободившихся отверстий интересная, Подумаю над ней.
MKsoft, PCI слоты мешали радиатору видео, как я уже писал, да и зачем дополнительный баласт и препятствие свободному циркулированию воздуха... Вобщем, за их сохранение доводов не нашлось.
Думаю вот кондеры на бок повалить или заменить на твердотельные, но на имеющихся донорах - с подобными характеристиками не "произрастают" confused Как бы за новыми, с длинными ножками, не пришлось в магазин бежать.

[philosopher offline]

По решению суда, гнезда PATA и FDD подлежат удалению! Привести приговор в исполнение!

Вот черт confused не у той мобы разъемы удалил... :shy:

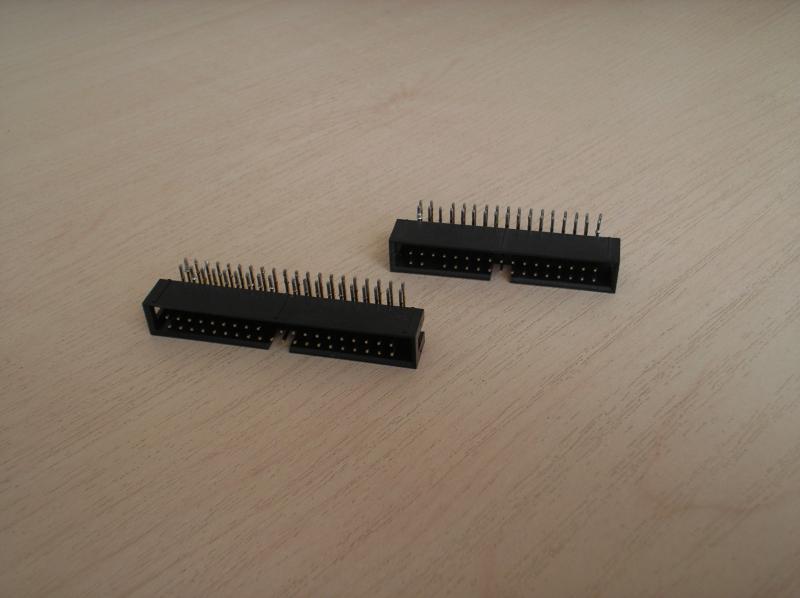

Ну ничего, даже настоящий суд частЕнько ошибается. И теперь, чтобы исправить ошибку правосудия, нужно приговор повторить по отношению к тому, кто этого заслуживал изначально. А заодно, использовав заблаговременно отсеченные угловые гнезда, изменить положение "гребенок" выводов на лицевую панель и ЮСБишных "косичек". Ну и за компанию перепаял родной желто-зеленый диодик индиктор работы на сине-фиолетовый.

Ах, ну да! Еще прикупил кондеров с аналогичными характеристиками и уже перепаял один, сразу завалив его на бок. Гляну, какие еще будут мешаться и их тоже перепаяю.

[VasekPal offline]

интересно события развиваются, слежу=)
а материнка донор, если не ошибаюсь ASUS A8R-MVP, до сих пор в моем старом компе сидит, трудится)

[philosopher offline]

Здрассьте, уважаемые следящие. Извините за длинную паузу, но пока пришлось от проекта отдалиться, на что причина - полный бардак на работе, полностью перекроивший мой дневной распорядок, а так же то, что по просьбе одного хорошего человека (начальника) :wink: пришлось тратить несчастные крохи свободного времени на ремонт (уже второго) крепежа для GPS навигатора.
Да не каснется меня карающая банхамером длань модератора, ибо я вознамерен ниже немного пофлудить... ::-D:

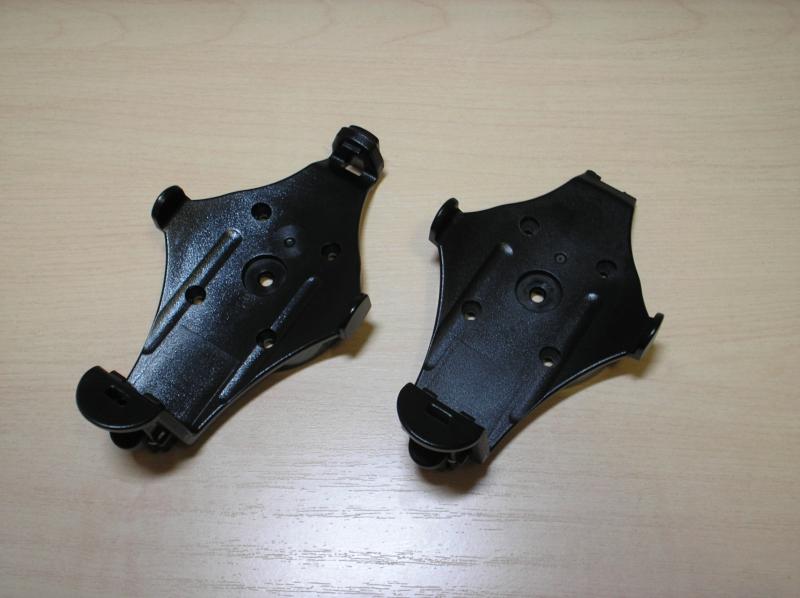

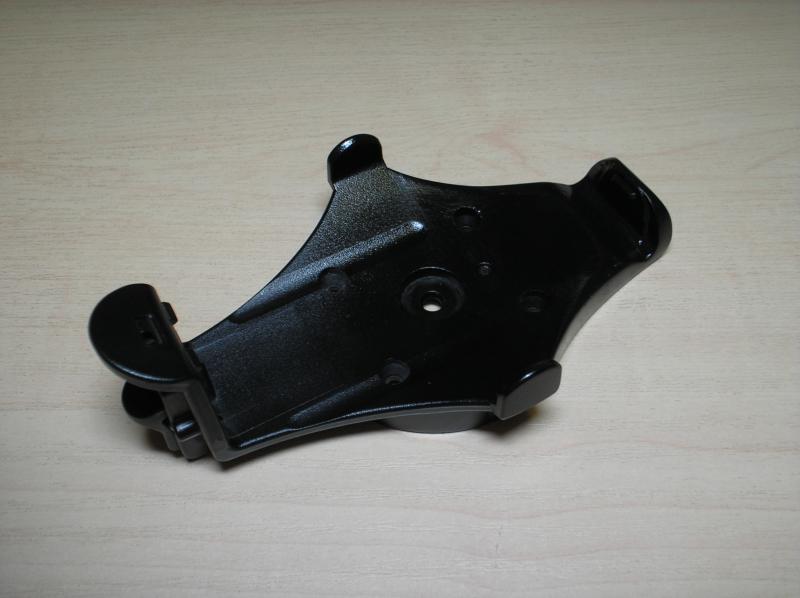

Итак, начальник прошлой зимой, катаясь на снегоходе, сломал пластиковое крепление для навигатора Garmin GPSMAP 296; кстати, ни он один. Проблема заключается в том, что даже купленный вновь фирменный крепеж вскоре сломался все в том же месте:

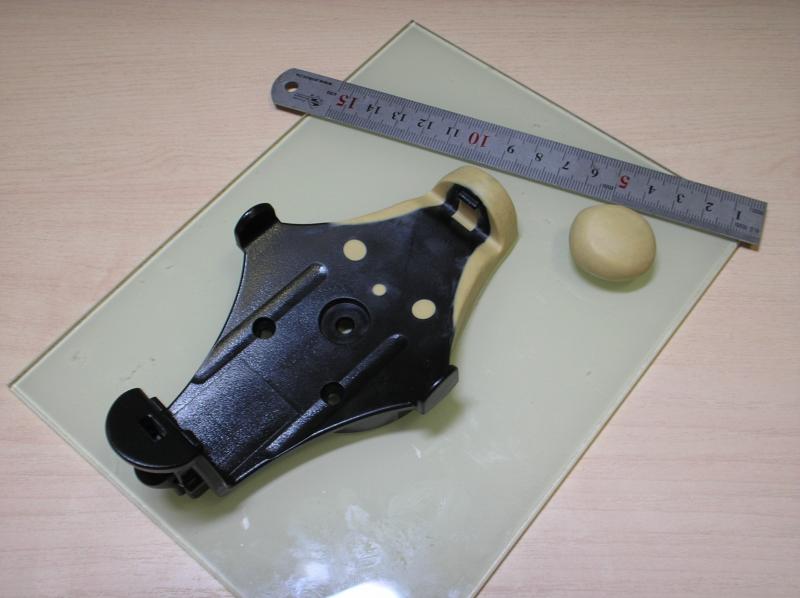

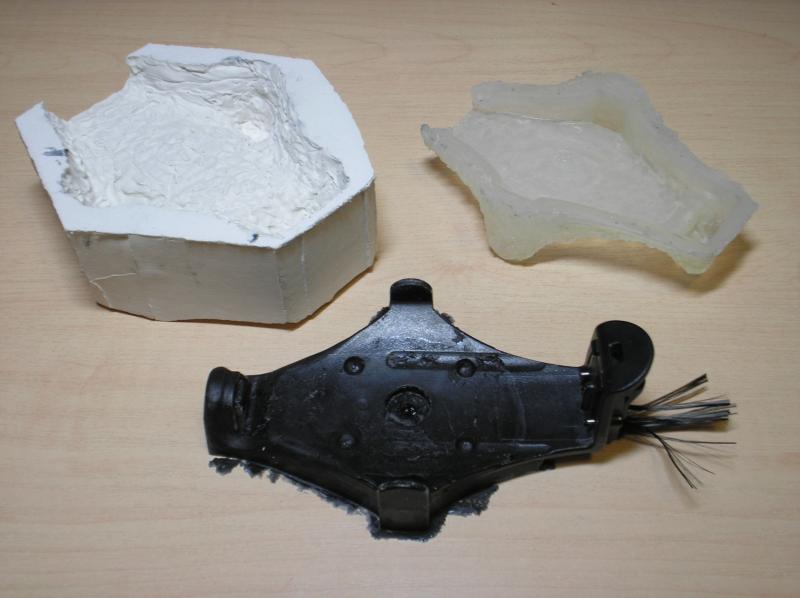

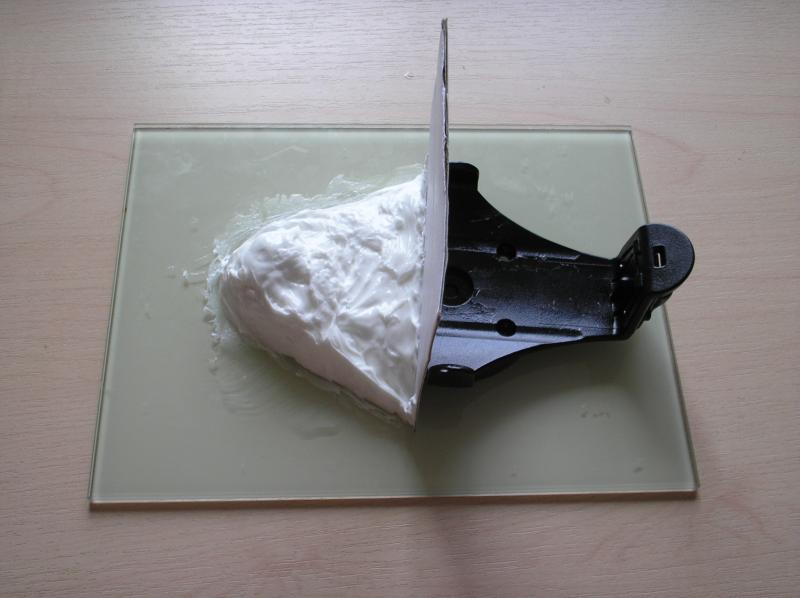

Способ устранения - восстановить недостающую часть отливкой из эпоксидного полимера. Один крепеж я восстановил еще летом, для чего снял матрицу с целой детали, предварительно нарощеной скульптурным пластелином для увеличения площади поперечного сечения, работающей на изгиб. Отливал из эпоксидки, армированной мелко рубленным карбоновым волокном:







Там все было относительно просто, вот что получилось:




Но просьба восстановить второй крепеж оказалась с подвохом. Восстанавливать было, по сути, нечего: помимо отсутствующего куска, вся деталь была покрыта сетью трещин и при нажатии пальцем, буквально "дышала". Решение было радикальным - спасаем то немногое, что еще цело, то есть один лишь хвост со скользящей защелкой. (фотки издевательств есть, на днях скачаю на работе)

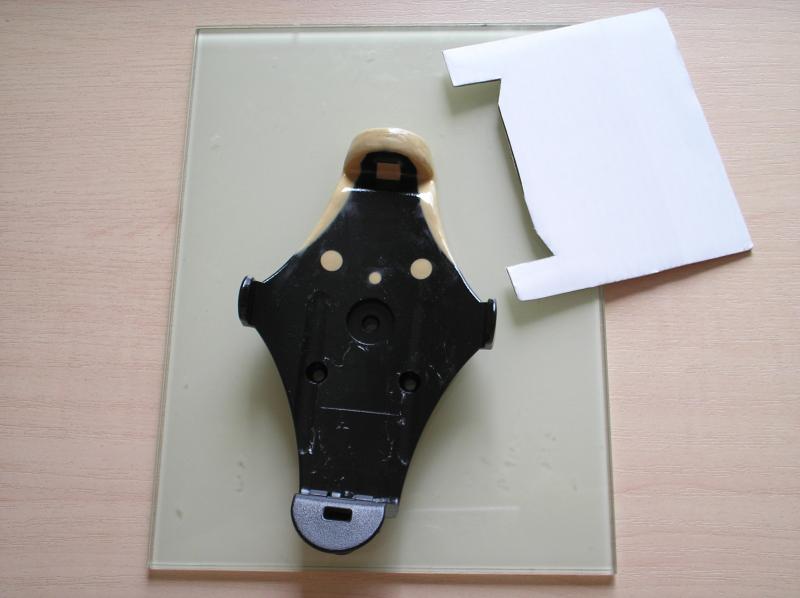

Вобщем, весь цикл макетирования пришлось повторить заново лишь для получения формы, накрывающей деталь почти полностью.

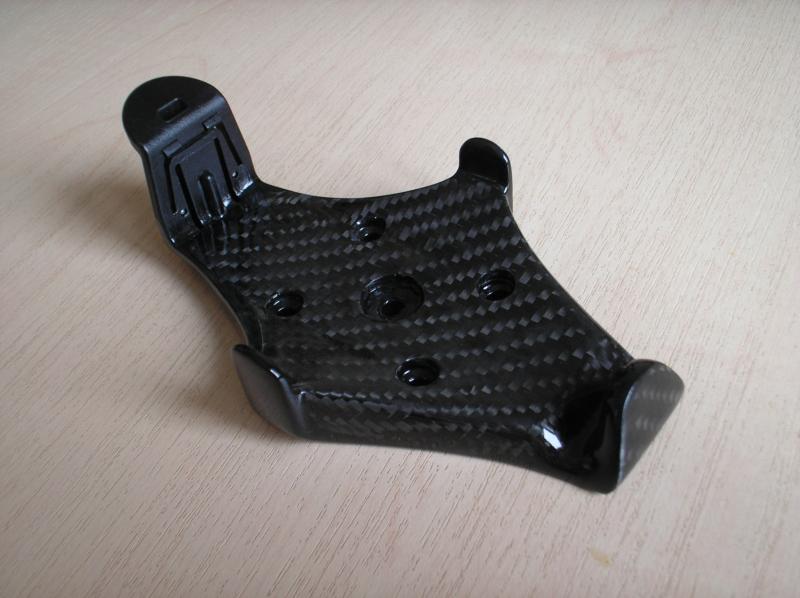

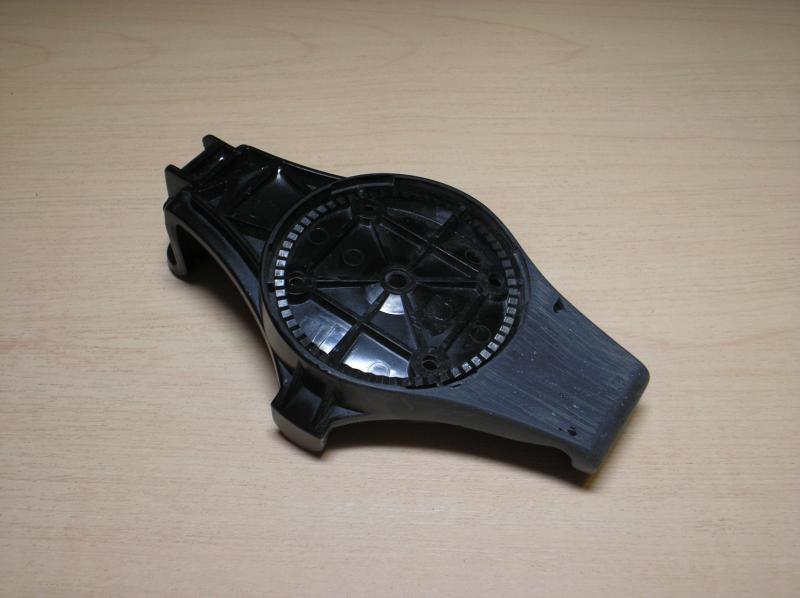

Углубляться в описания не буду, скажу лишь, что в основе отливка из эпоксидки с большим кол-вом как рубленного, так и цельного карбонового волокна, которая укреплена с обеих сторон карбоновой тканью (с нижней стороны - в 2 слоя), имеющей так же и декоративные функции. В финале три слоя акрилового авто лака.

- Какова цель данного поста здесь?
- Интрига, намек... :wink:
