Кастом «ЛПУ-01» — обновление 07.03.13

[BootSector offline]

wwar, ваш вариант, конечно, имеет право на жизнь, но разница в трудозатратах и возникающие неудобства с монтажом видеокарты кажутся мне слишком дорогой платой за сохранение рисунка вентиляционных прорезей. В конце концов, это задняя панель, всё равно там будут кучи кабелей, и особенной эстетики не получится.

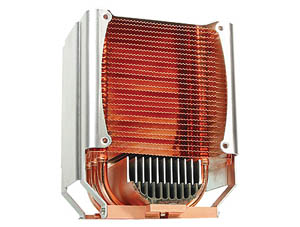

А насчёт башенного кулера — вы меня опередили. Хотел рассказать чуть позже, но раз уж тема была поднята... У меня давно лежала в запасниках вот такая штука:



Правда, без вентиляторов и без креплений. Но добыть первые — не проблема, а вторые я как раз недавно заказал и получил:



Центральная стяжка нужна для того, чтобы основные крепления не сползали с кулера и не терялись. Отверстия позволяют устанавливать кулер на все современные интеловские сокеты. Вместе всё это должно выглядеть примерно так:



Кстати, по высоте он встанет и при горизонтальном размещении БП.

[BootSector offline]

Решил отдохнуть от работ по металлу, занялся всякой мелочёвкой.

Если помните, на место датчика pH-метра я поставил держатель предохранителя, чтобы закрыть дыру. Но это было временное решение, а по плану там должна располагаться кнопка включения.

Итак, берём держатель:



Выкручиваем у него головку, откладываем про запас. Затем отпиливаем ненужную заднюю часть:



Делаем небольшое углубление для лучшего позиционирования корпуса кнопки:



Диаметр отверстия в держателе больше диаметра кнопки, поэтому для центрирования делаем вот какой финт ушами: берём штатную гайку с насечкой и обтачиваем её так, чтобы она наполовину могла погрузиться внутрь держателя:



Результат радует глаз:



Переходим к лампочке-индикатору:



Развинчиваем корпус и отрезаем ненужную часть:





Теперь берём пару светодиодов от старого корпуса, немного подпиливаем им корпуса с боков и склеиваем. Зачем? Чтобы отображать наличие питания и работу HDD при помощи одной индикаторной лампы.



Для удобства монтажа размещаем светодиоды на небольшом кусочке платы:



Вкладываем плату в корпус индикатора, навинчиваем колпачок, ставим на панель и наслаждаемся результатом:



Фотография не очень передаёт эффект, но на деле получилось следующее: при обращении к жесткому диску оранжевый свет лампочки становится красноватым. Когда горят оба светодиода, получается очень красивый градиент, который приятно разглядывать. Эффект усиливается за счёт микрорельефа линзы, так что горящий индикатор напоминает фотографию солнечной поверхности. При отклонении взгляда от нормали яркость лампочки значительно ослабевает, и она совершенно не отвлекает боковое зрение. Это удобно, поскольку корпус будет стоять на столе рядом с монитором.

[sa977 offline]

Интересное решение со светодиодами. А ведь действительно на солнце пожоже gud

[BootSector offline]

Теперь займёмся подсветкой измерительного прибора.

Зазор между шкалой и стеклом довольно невелик, так что светодиоды придётся немного подпилить:



Подключаем их парами, последовательно-параллельно:



Чтобы подвести к ним землю, нужно разобрать прибор и подпаяться к его контакту «–».



Таким образом, осталось проделать только одно небольшое отверстие в корпусе. Вставляем в него тонкий проводок и для надёжности проклеиваем место вхождения:



Светодиоды внутри закрепляем на двусторонний скотч. Его более чем достаточно, потому что нагрузки на отрыв минимальные. К тому же так светодиоды легче поменять при необходимости.



Верхнюю часть рамки прибора по уже отработанной схеме оклеиваем фольгой для отражения света:



Система подсветки готова:



Результат:



Ну и, наверное, излишне говорить, что вживую получилось красивее, теплее и ламповее :D

[Haughty Catt offline]

BootSector, зачетно) Куда столько ламповости?
Ты их на поток поставил чтоли?

[BootSector offline]

Haughty Catt, о потоке речи не идёт — каждый мод уникален. Особенно если учесть, что все детали у меня существуют, как правило, в одном-двух экземплярах :wink:. Но вообще есть большое желание превратить создание модов в источник не только удовольствия, но и заработка. Благо текущая работа (по сути, удалённая и с непостоянной занятостью) это позволяет.

Сегодня будет совсем маленькое обновление, но оно открывает путь к большим свершениям :D. Когда я узнал, что мне наконец собираются доделать детали для основного мода, я решил подбросить в общую кучу ещё пару чертежей уже для этого корпуса. Теперь пластину для крепления материнки и панель для USB-портов мне вручную выпиливать не придётся:

[BootSector offline]

Сегодня решил немного поэкспериментировать, интересно будет узнать ваше мнение о результате.

Итак, для начала возьмём невесть где найденный кусочек оргстекла размером 11 × 11 см:



Затем нарисуем, напечатаем и наклеим на него вот такой психоделичный орнамент:



А всё для чего? А для того, чтобы точно знать, где сверлить отверстия для светодиодов. Делаем отверстия, размещаем на панельке светодиоды, подводим к ним питание по временной схеме:



И помещаем панель в вентиляционные отверстия в нижней части корпуса:



Результат:



Мне кажется, с подсветкой снизу прибор смотрится куда интереснее, чем с одной только горящей шкалой. Конечно, текущая версия сильно предварительная. Сейчас пластинка со светодиодами просто лежит на дне, но потом она будет прикреплена снизу к поддону для материнки, так что диоды поднимутся, рассеяние увеличится и снизу будет более ровное свечение.

[-ALS- offline]

да, интереснее

[sa977 offline]

Да, смотрится хорошо, но для пущей правдоподобности тогда нужно подсвечивать все вентиляционные решётки. Как имитация работающих ламп внутри корпуса. И подсветку делать не очень яркую, на тон ниже чем в приборе примерно. Я так думаю. Но с подсветкой однозначно интересней смотрится.

[BootSector offline]

sa977, вы практически один-в один описали то, что я и так задумал :D. Единственное, подсветка днища предполагается именно такого цвета, потому что она не изображает накал радиоламп. Он в реальности просто не мог бы быть таким ярким. А вот слабое красновато-оранжевое свечение внутри я обязательно сделаю. Оно как раз будет соответствовать свечению накала. Для лучшего его восприятия подсветку дна можно будет выключать или приглушать. А если я решу всё-таки добавить сбоку большую вентиляционную надстройку, как показывал парой страниц ранее, то за ней поставлю подсвеченные лампы.

[sa977 offline]

BootSector, Задумка gud

[VAL32 offline]

Да подсветка в тему, интереснее и не скучно gud

[BootSector offline]

Сегодня обнаружил на камере ещё несколько фотографий процесса, решил выложить. Но пока работы дальше не двигались.

В ряд выложены декоративные шайбы от ручек передней панели: старая, новая и новая полированная:



Такой хром для бедных.

На этом снимке запечатлён процесс калибровки стрелочного термометра:



В качестве эталона выступает прецизионный промышленный термометр, а источником тепла служит паяльник.

А это вид изнутри на переднюю панель прибора на одной из ранних стадий сборки:
