Bianca (water cooling slim PC)

[Dmitry123 offline]

Skrytyi_Kachok, а вот соседке снизу не скучно, сегодня уже прибегала с наездами... spor

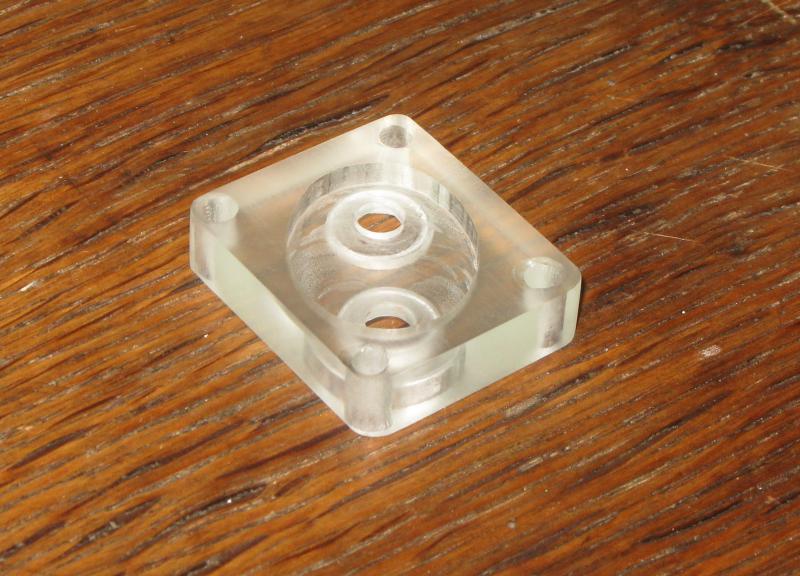

От фрезерования металлов пока придётся пока отказаться, соответственно от дырявого донора тоже. Даже водоблок VRM требует как минимум фрезеровки пазов под крепёжные ушки. :frown:

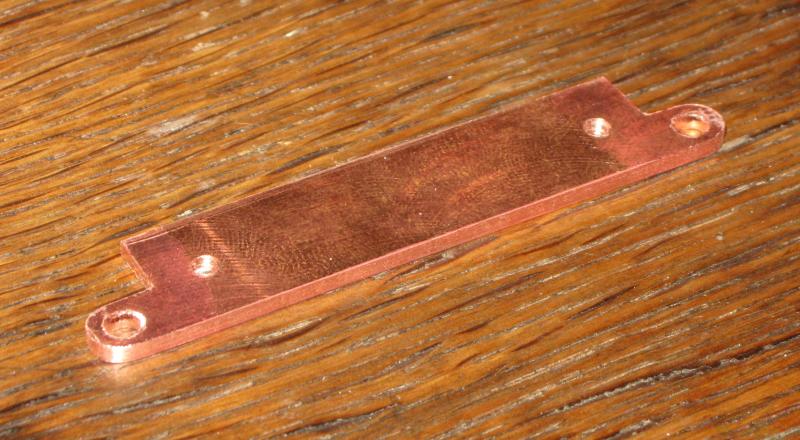

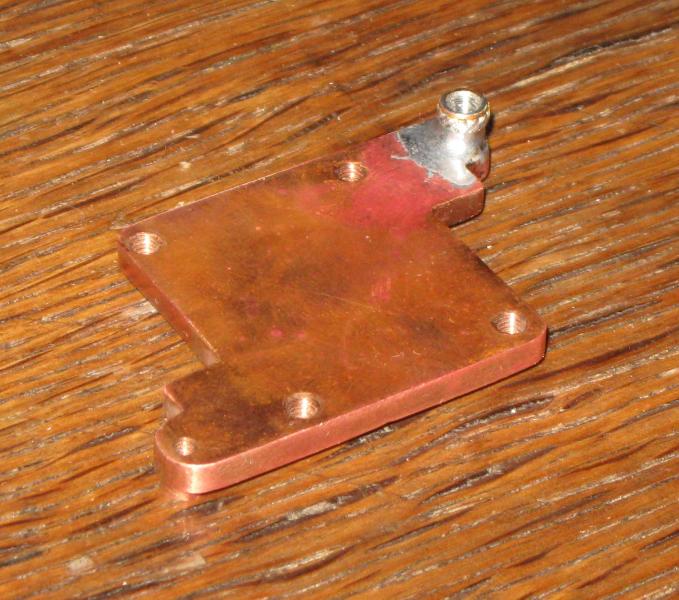

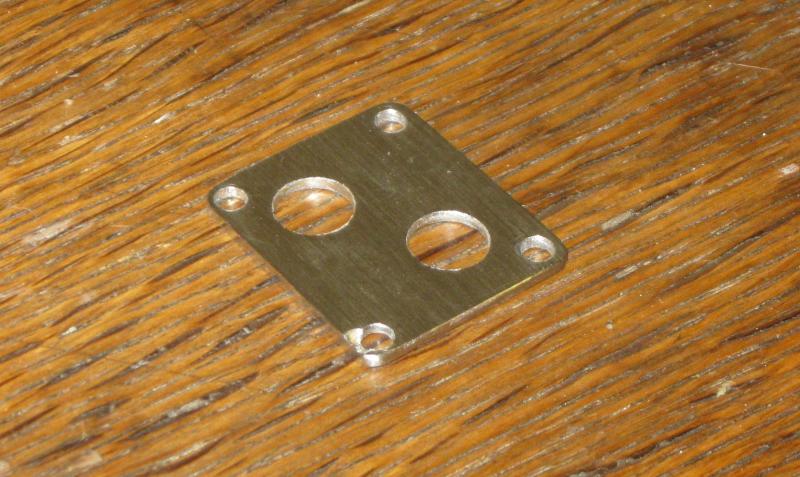

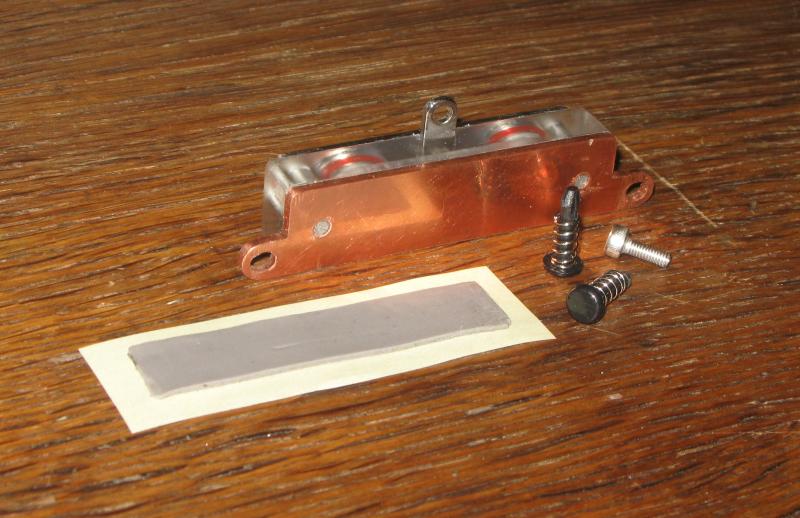

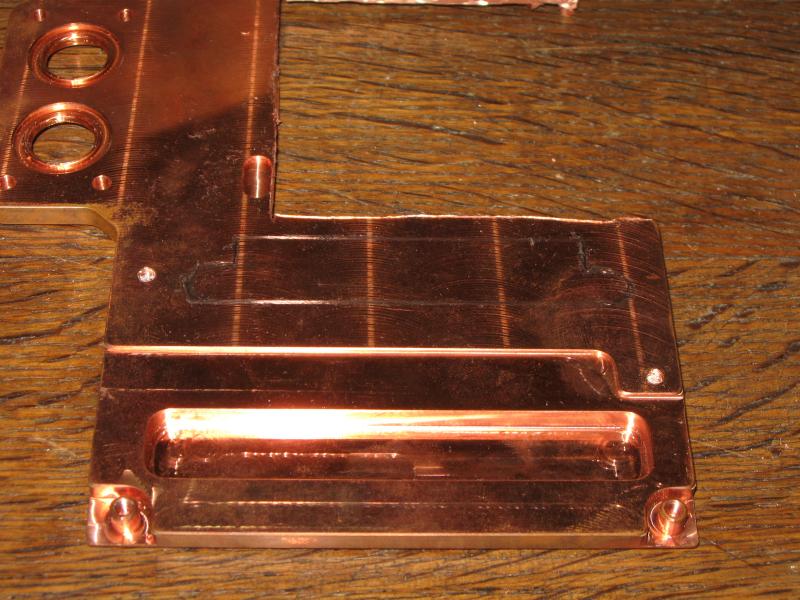

Попробую обойтись пилением ножовкой и доводкой напильником: основание водоблока VRM сделаю из обрезка фулкавера:

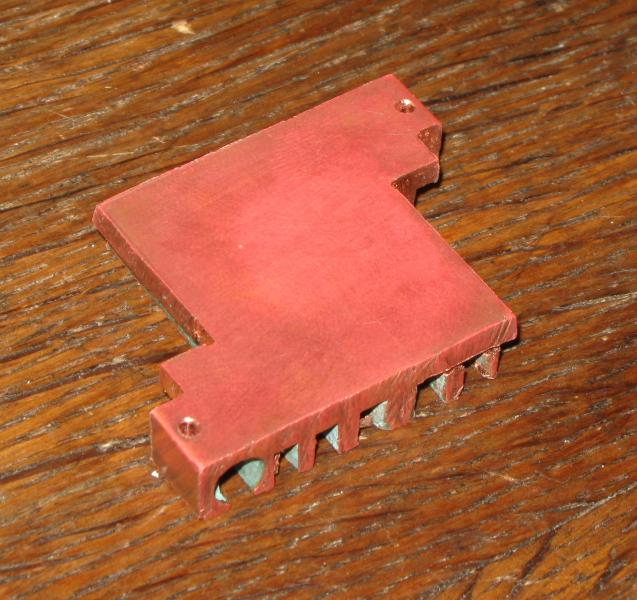

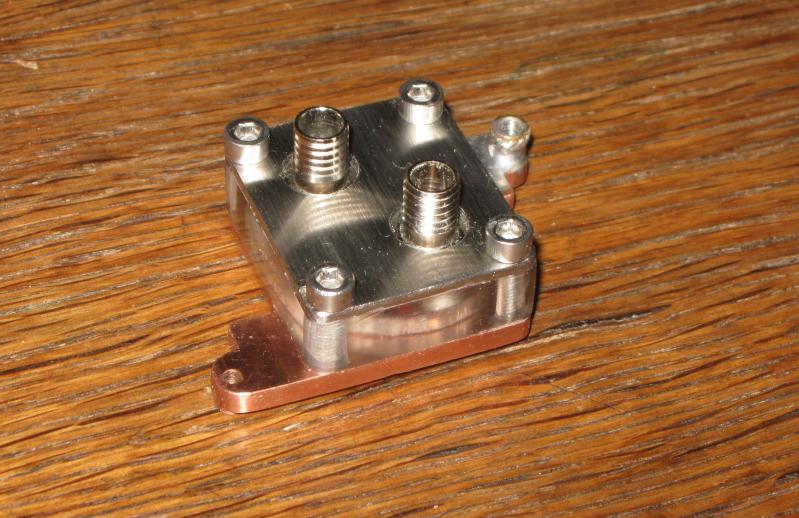

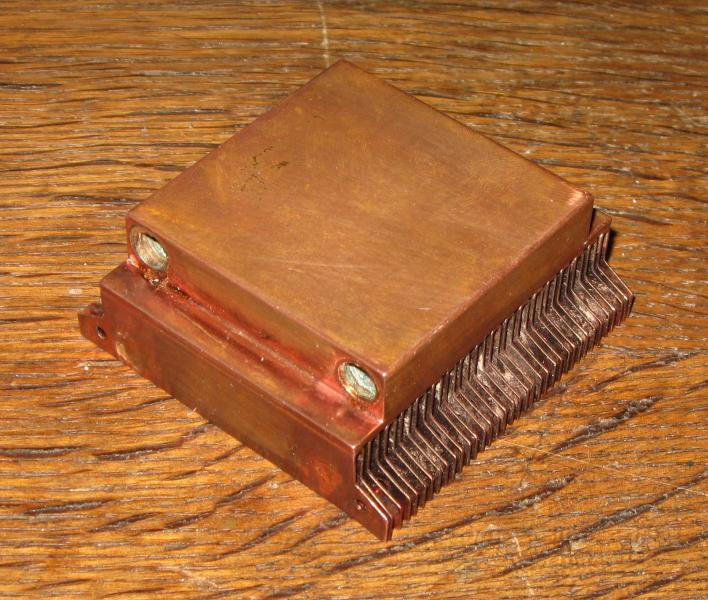

а под водоблок FCH распилим гибрид от EVERCOOL WC-101:



Он представляет собой медный шматок с отфрезерованной змейкой и припаянной пластиной с напаянными ребрами воздушного радиатора.

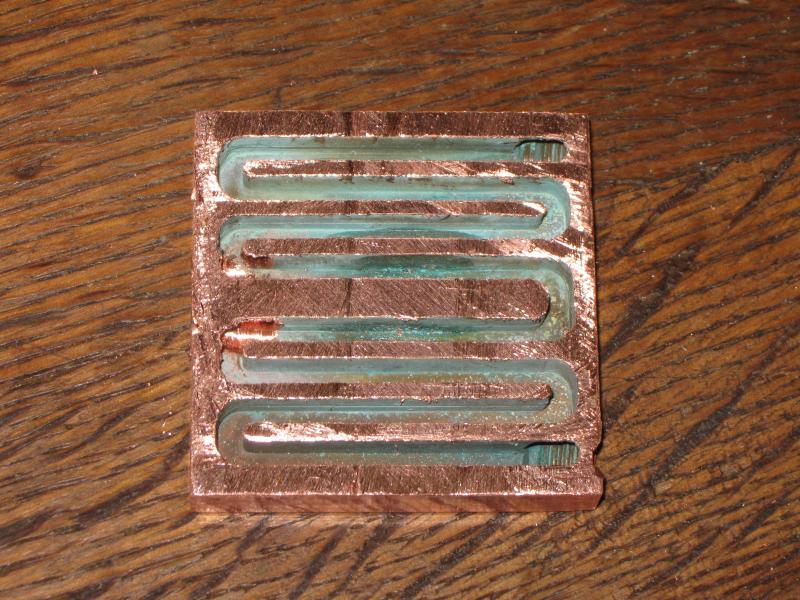

В свое время было интересно, какая змея внутри гибрида, любопытство удовлетворено:

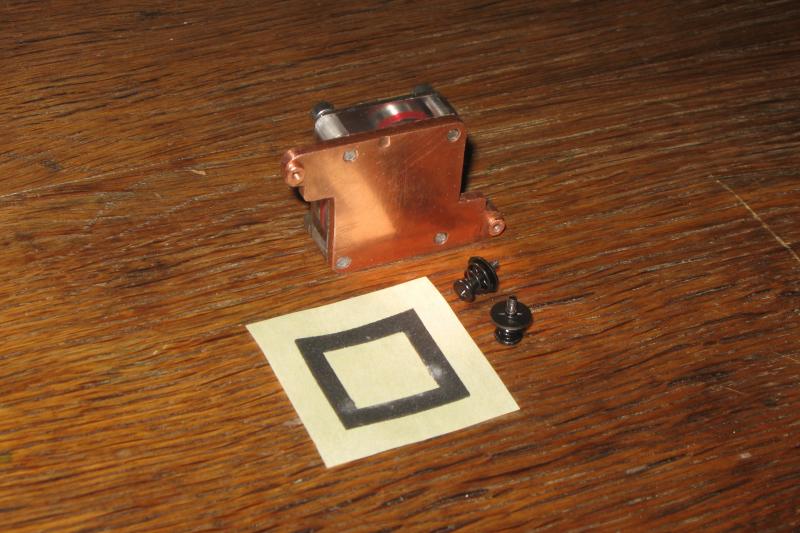

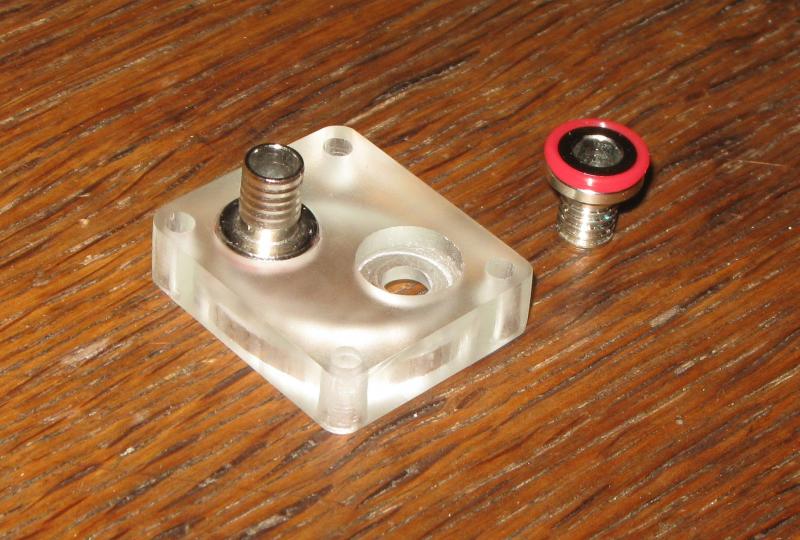

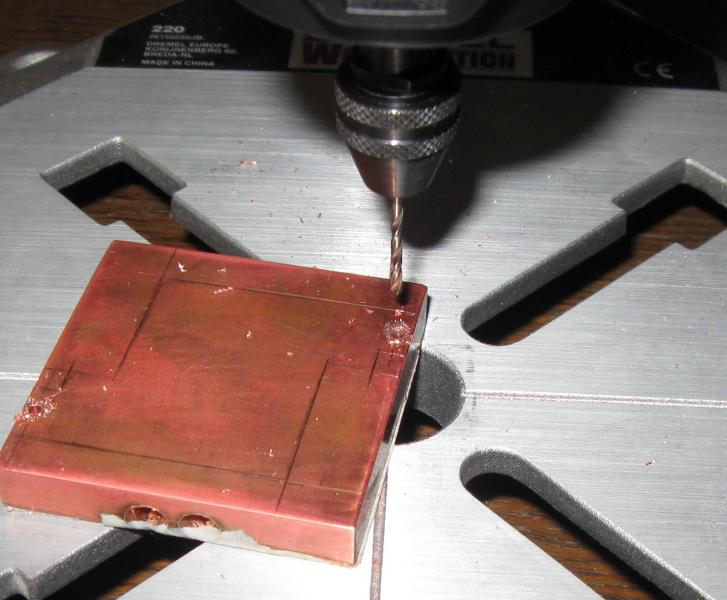

Размечаем, сверлим под резьбу М2, крепёж буду использовать от штатного радиатора:

[Dmitry123 offline]

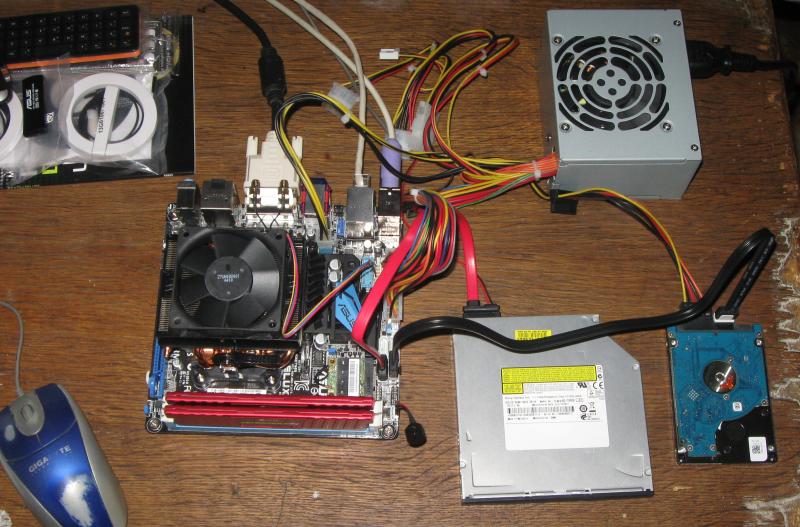

Комплект железок пылиться уже пару месяцев, собрал для проверки. Замотал систему, погонял S.T.A.L.K.E.R.: Call of Pripyat — Benchmark, пощупал. Тактильно самым горячим оказался косячный радиатор материнки, естественно уже допиленный. Потестить основательно, с замерами температур в разных режимах и т.п., пока нет времени. :dontknow:

Вот это вот безобразие должно упихнуться в корпус:
AMD A8-3870K
ASUS F1A75-I DELUXE
8Gb Corsair Vengeance Low Profile Red CL9 (CML8GX3M2A1866C9R)
Seagate Momentus XT ST750LX003
Sony Optiarc AD-7690H
FSP300-60GHS



З.Ы. Мамашка не умеет управлять вентиляторами по DC, а жаль.

[Dmitry123 offline]

Продолжаем издевательства, примерка водоблоков на материнку. :D

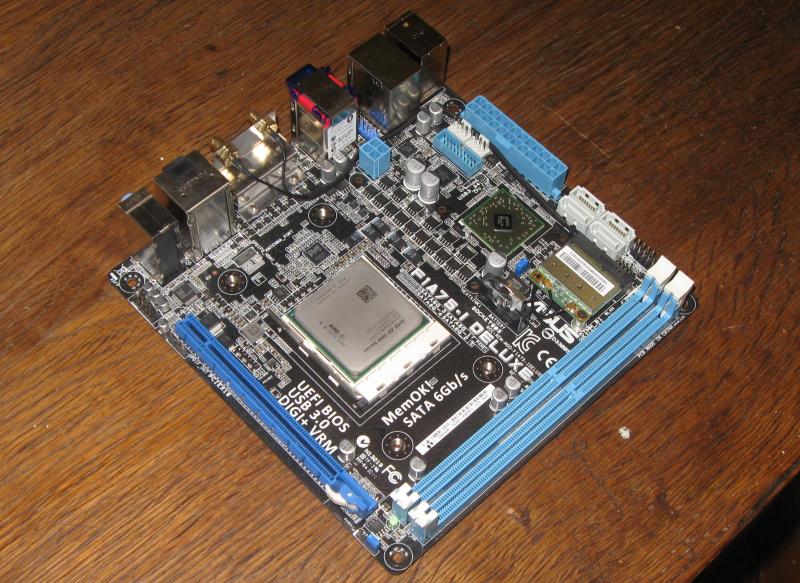

Раздетая материнская плата:

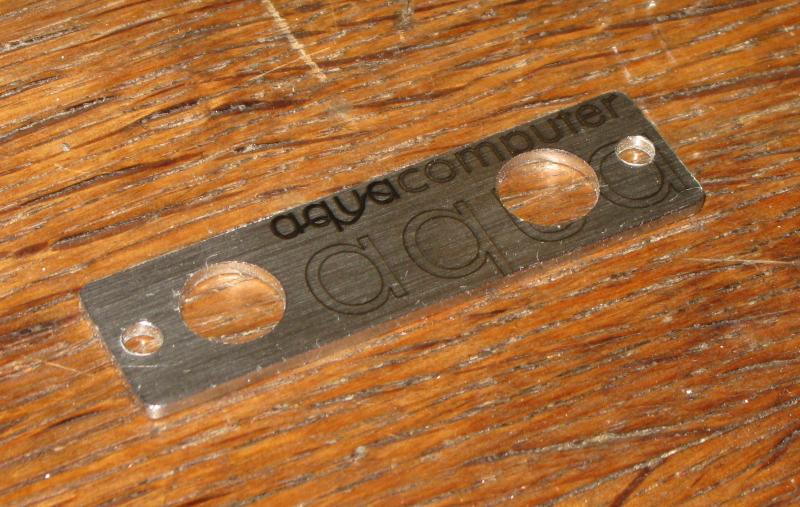

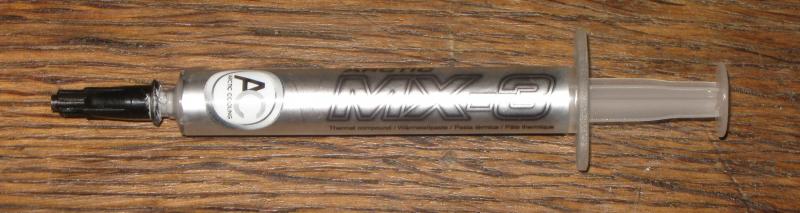

Термоинтерфейс для водоблоков APU и FCH:

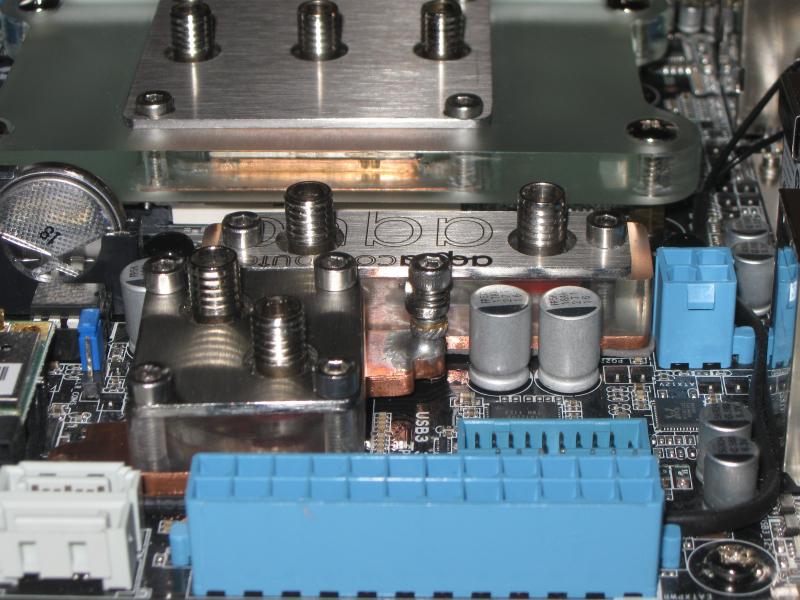

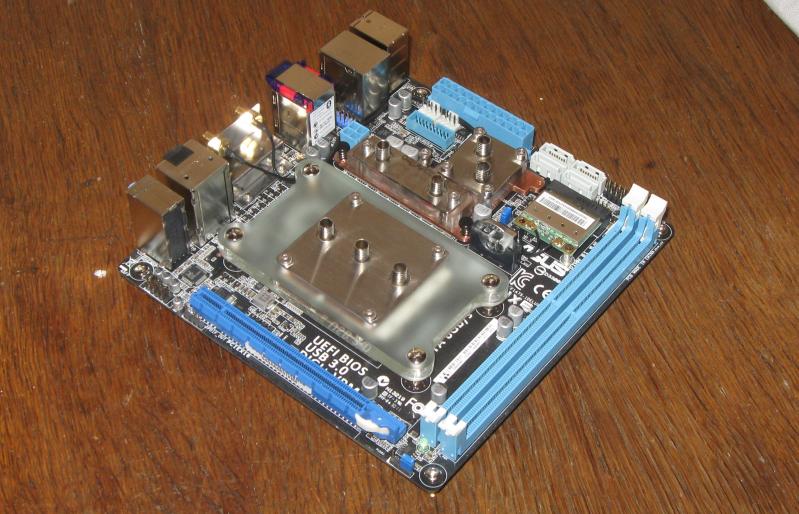

Новая одёжка материнки:

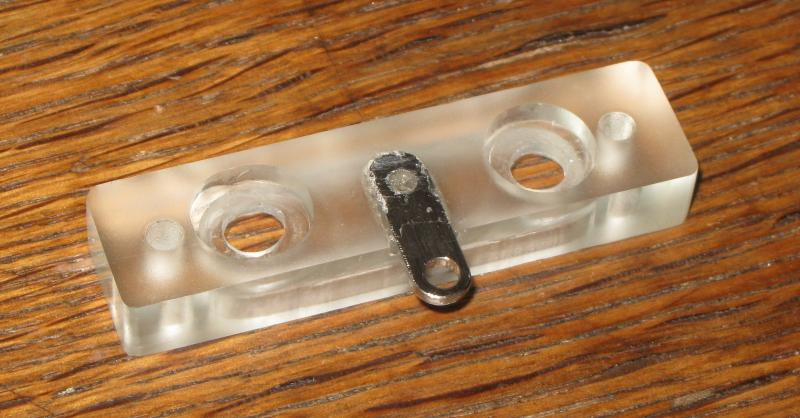

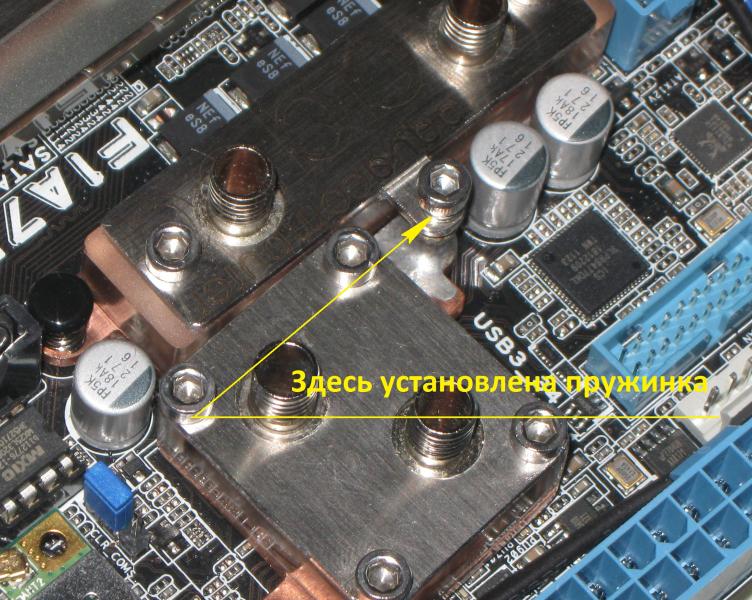

Для установки водоблока APU использованы стандартные шестигранные стойки, вкрученные в штатный бэкплейт материнки, и пружины-гроверы , нарезанные из подходящей пружины. Винтики штатные от крепежа "рамки" крепления кулера.



Как то так, пока всё...

[Шурика offline]

а водоблок на мосфетах нормально прижимается? с одной стороны все-таки крепеж, хоть бы по диагонали сделали...

[Dmitry123 offline]

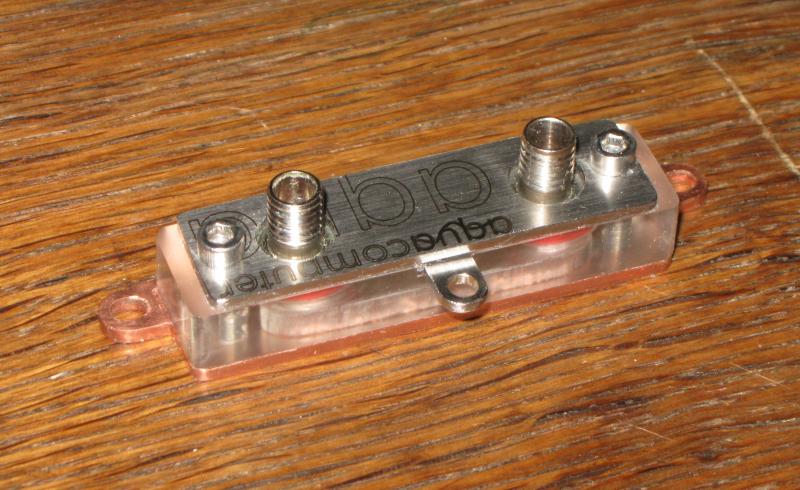

Шурика, Всё отлично прижато, у водоблока три ушка, усилие на третьем ушке подбиралось отдельно:

[Skrytyi_Kachok offline]

Интересный подход к креплению штуцеров, такого я еще не видел. Хочу продолжения в том же духе :super:

ЗЫ
За дон дил особый респект. Супер герметик.

[Sblek offline]

яб сначала прежде чем все это монтировать проверил без установки на протечки

[Dmitry123 offline]

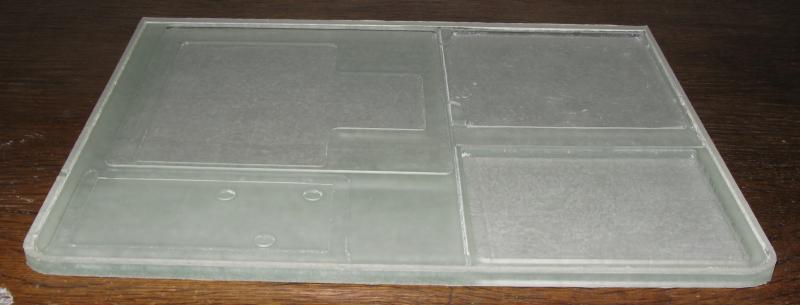

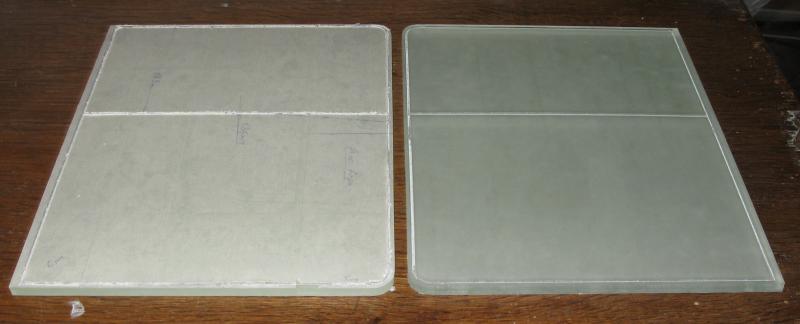

Зарезал пазы в заготовках основания и крышки корпуса под стенки и перегородку:

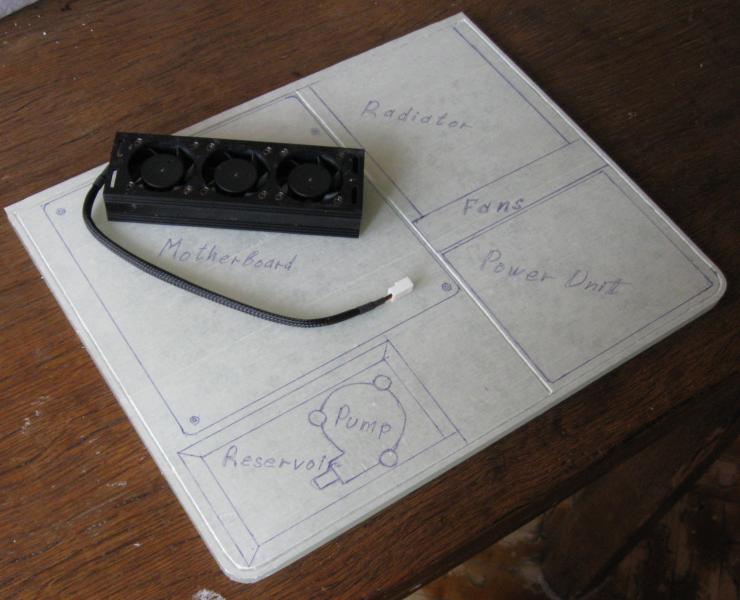

Ещё раз прикинул компоновку:



Вентиляторный модуль от Корсарского Доминатора, вентиляторы там тихие, стабильно стартуют от 5В, но малопроизводительные и потребуют блок управления. По возможности будут меняться на не очень термоядерные сороковки(40х40х20) до 7000-9000 об/мин с ШИМ управлением. Правда, найти такие в Нашей Раше затруднительно. :dontknow:

Что бы вписаться в размеры по высоте, утапливаем в основание всё кроме резервуара:


опилок было, как реальный снежный сугроб. :shock:

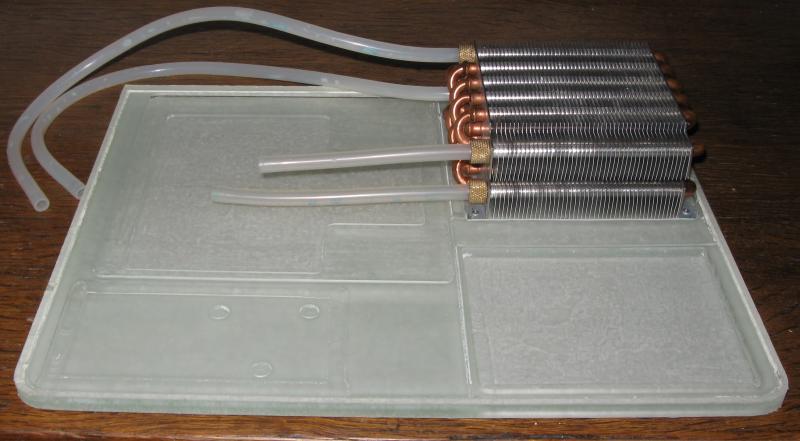

Радиатор в своём углублении:

[Sonic-Chainik]

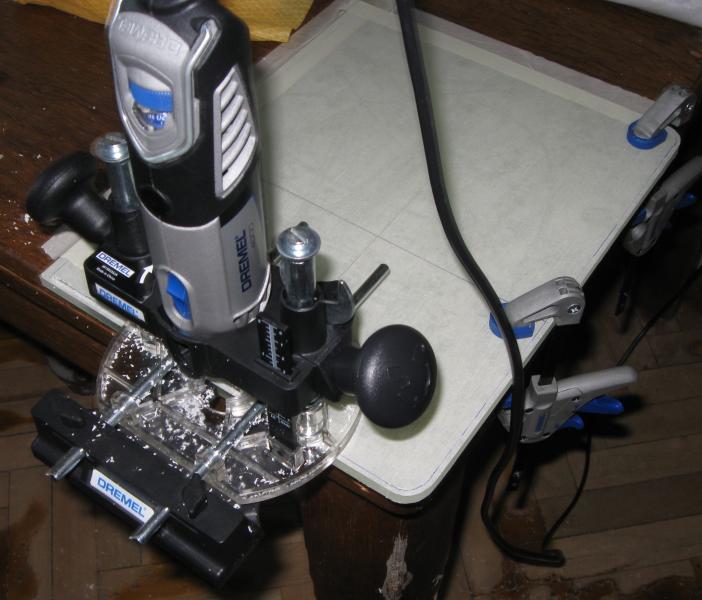

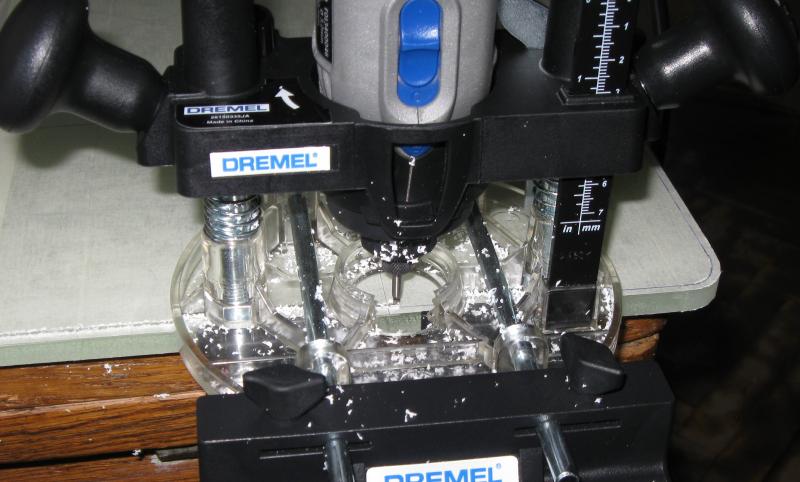

Dmitry123, Как впечатления от дремелевского "станка"?

[Dmitry123 offline]

Sonic-Chainik Не очень, требует доработки на мой взгляд. По дереву должно быть гуд. А вот что бы опустить плоскость в оргстекле без ступенек нужно как то фиксировать вторую сторону, там, где ручка без фиксатора.
220-ая станция вообще не порадовала. :frown: Пригодна она только для фиксации и подвеса инструмента, точно и перпендикулярно поверхности просверлить проблематично — хлипкая, сверло уводит от прицела уже при включении двигателя дремеля. :weep: Разве что металл предварительно накернив...

[Dmitry123 offline]

Пока нашёл такие - Everflow R124020BUAF, с функцией продувки от пыли при старте системы. ::-D:

[tarator offline]

раньше "типа шим" прикручивали к трехпиновым вентиляторам на раз....сам страдал,один разик :-)
если ничо не путаю на хоботе тема была здоровая , ну и тама на оверы ссылка пробегала. искать лень :-)

[Dmitry123 offline]

tarator, спасибо за наводку, я так понимаю это оно - http://images.people.overclockers.ru/144476.jpg

[Dmitry123 offline]

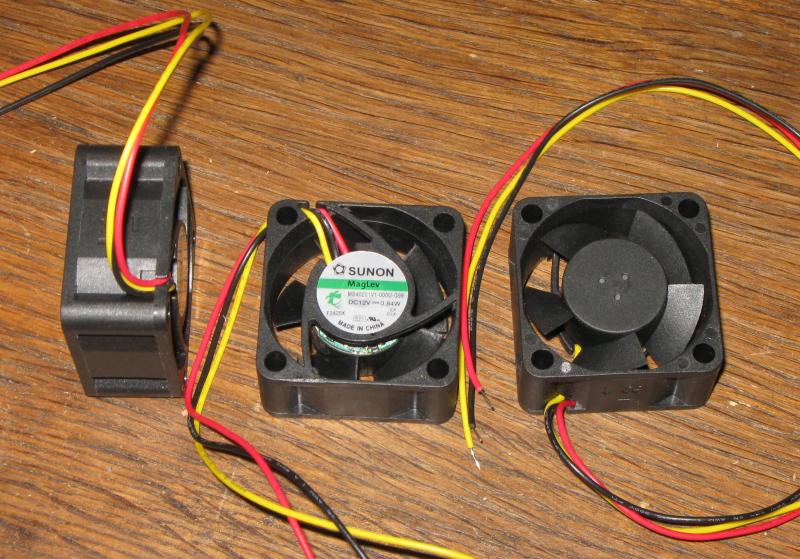

Сегодня, наконец, забрал заказ, сорок дней ожидания и вот они:



Субъективно, один такой SUNON (MB40201V1-G99), при питании от 5В, создает больший воздушный поток, чем Корсарский модуль из трёх вентиляторов. ::-D:

[LiboV offline]

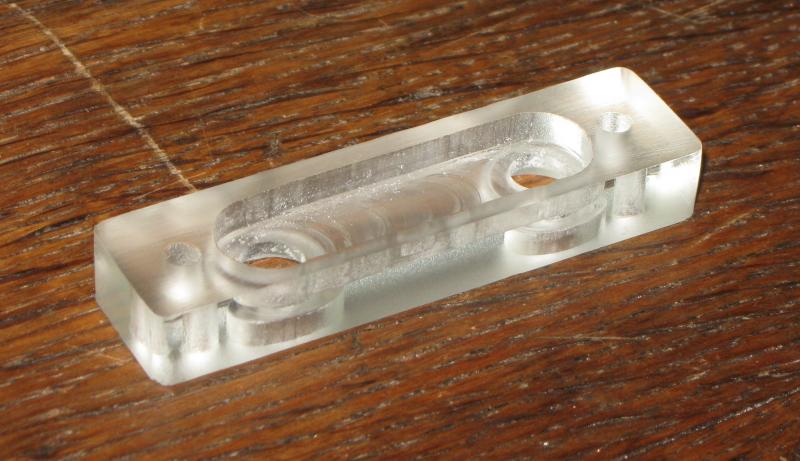

Привет! Можешь выложить фотку фрезы, которой фрезеровал крышки водоблоков? :beer:
