Combine Ceiling Turret

[BlackJack offline]

Ну практически по центру.. Но думаю, что особой разницы быть не должно..

[Змей]

И еще один факт – при смещении вентилятора относительно центра радиатора его эффективность улучшается на пару градусов (центральная колонна теплоотвода уходит из «мертвой зоны» вентилятора).

шаманив в старыми "прямоугольно-радильными" радиаторами, заметил такую тенденцию. решал проблему двумя способами:
а) закреплением на радиаторе двух одинаковых вентиляторов рядом.
б) установкой в продольную продувку вдоль ребер малогабаритного маломощного вентилятора.
первый способ позволяет не только сместить мертвую зону в сторону, но и наоборот - усилить в том месте турбуленцию. Часто это позволяло смело снижать мощность вентиляторов с целью уменьшения шума. в плюс еще и охлаждения большой части околосокетного пространства.
второй способ действуют наоборот - срыв в сторону потоков воздуха. Мертвая зона смазывается боковым потоком. в минусах - необходимость тихого, но малогабаритного вентилятора.

[-ALS- offline]

Я бы не заморачивался с их выравниванием.
Регулярно смотрю на, сорри, траханье одного гуру - http://forums.overclockers.ru/viewtopic ... 5&t=423918
И понял, что там все настолько из пальца высосано и на потолок приклеено, что даже сам Интел не знает, какие у его камней реальные температуры.

[Mindphaser offline]

Змей, определился с вентилятором Sсythe со смещением на 1см по диагонали, и радитор полностью накроет и околосокетному пространсву достанется.
-ALS-, прошелся по ссылке, погуглил и понял, что на эту тему можно диссертацию писать.::-D:
Но это не входит в мои планы - температура далека до критической, поэтому успокоюсь и займусь делом.

[baklazhan offline]

А что если сделать от радиатора туннель, ведущий к турбине? Т.е. воздух всасывается в радиатор, проходит через туннель и выбрасывается турбиной наружу.

[Mindphaser offline]

А что если сделать от радиатора туннель, ведущий к турбине? Т.е. воздух всасывается в радиатор, проходит через туннель и выбрасывается турбиной наружу.

С радостью бы, но негде

Не позволяет толщина корпуса в выделенных местах, к тому же в верхней части материнки разъем питания АТХ с широким шлейфом, а справа от нее блок питания.
Придется нагретому воздуху самому пробираться наверх :wink:

[Haughty Catt offline]

Mindphaser, очень необычный кастом, сразу захотелось пере пройти халфу!
Давно не видел хороших проектов по вселенной Half Life

[Mindphaser offline]

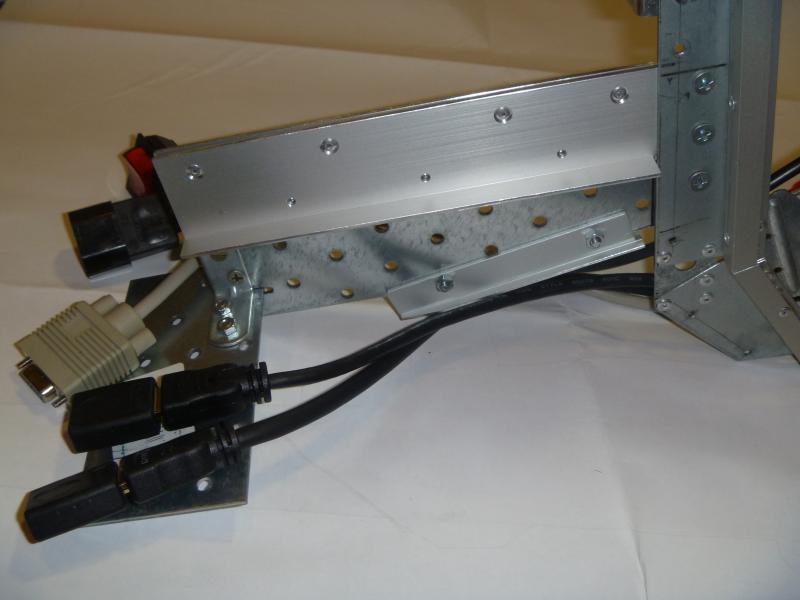

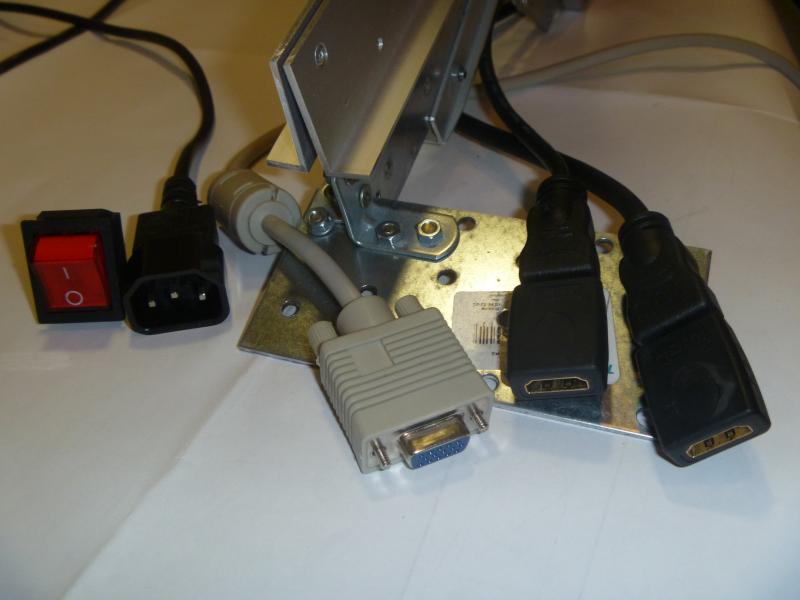

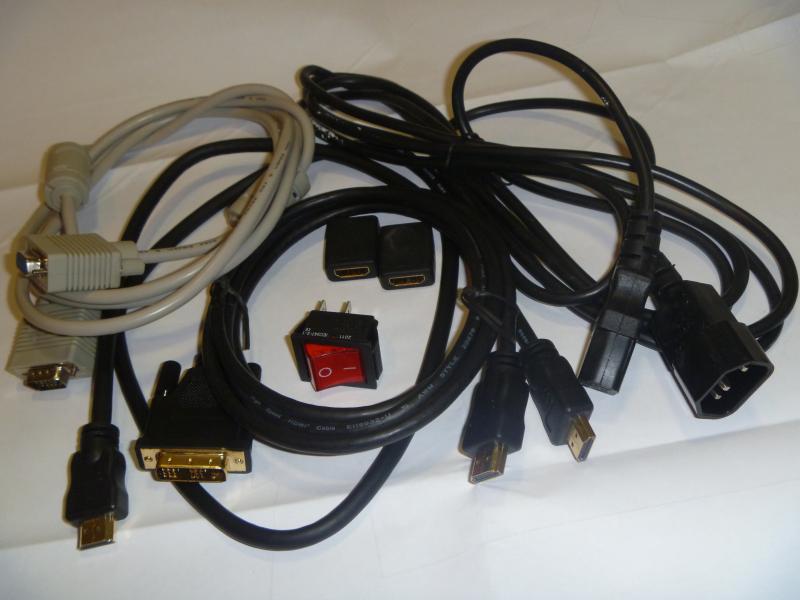

Подобрал комплект кабелей и переходников:


Собираюсь задействовать все 3 выхода видеокарты. Для этого купил удлинитель D-Sub, кабели HDMI-HDMI и DVI-HDMI, а также пару переходников HDMI. Также потребуется удлинитель сетевого кабеля и кнопка выключения блока питания.

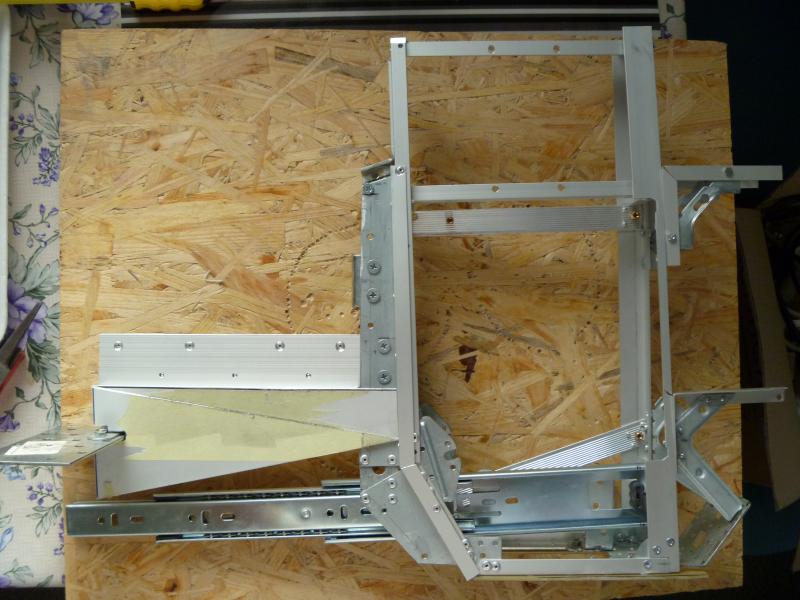

Все это добро нужно как-то протянуть здесь (благо крышка съемная):

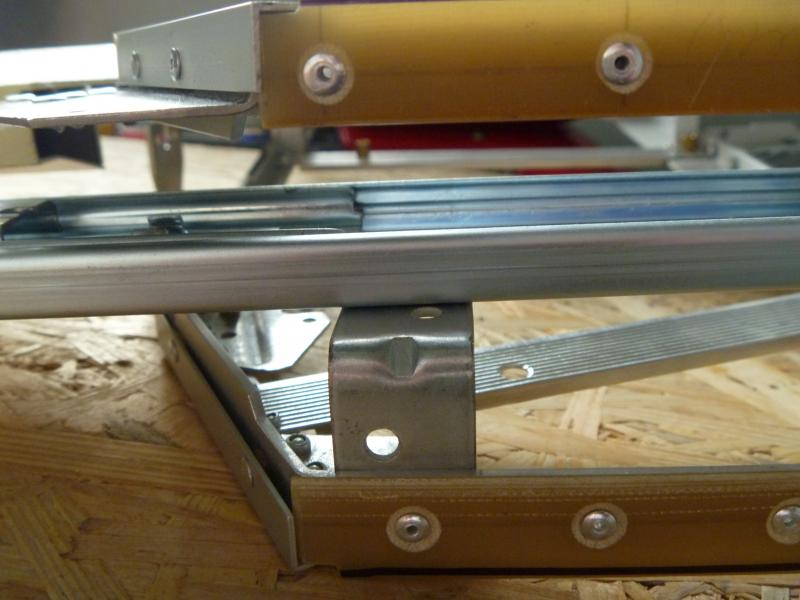

и разместить в основании крепления:

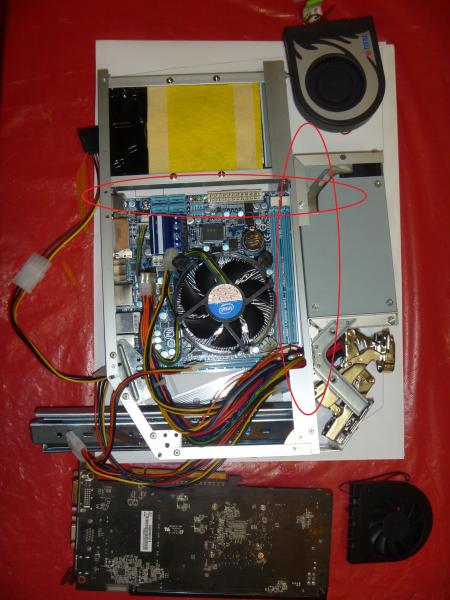

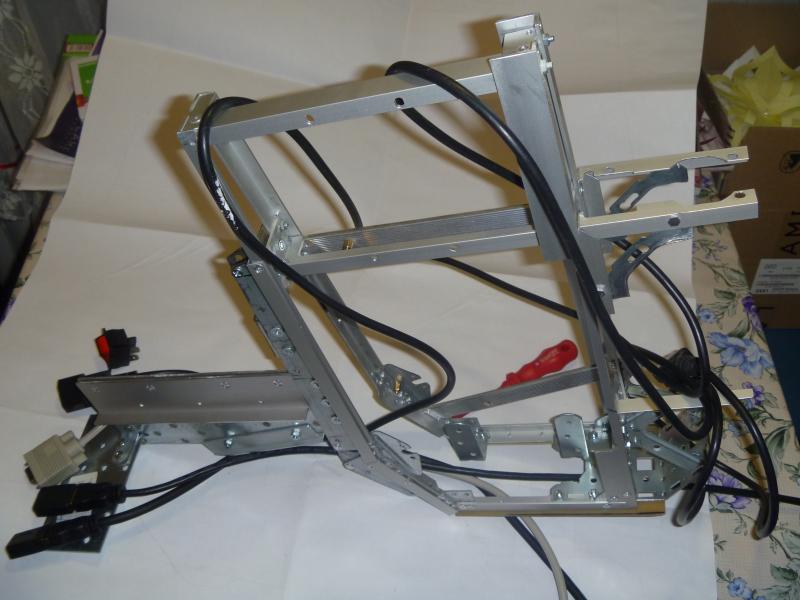

И фото с общей компоновкой:

[Mindphaser offline]

Для всех интересующихся даной темой печальные новости.
Проект заморожен на один-два месяца по причине полного отсутствия свободного времени и физической невозможности проведения работ - негде. Благодаря стараниям коммунальщиков :tratata: залил фекальками свою квартиру и три нижних этажа. :weep:
Прохожу по инстанциям, собираюсь судиться :insane: .
Так что до встречи через пару месяцев

[-ALS- offline]

kill 'em all

[Mindphaser offline]

kill 'em all

Контрольный в висок. Но где достать пистолет?
Мы моддеры..., так что самому сделать?

[-ALS- offline]

ниче, через пару месяцев у вас целая турель будет
недолго им осталось ;)

[Dimagans offline]

Удачного суда может чете и проекту перепадет, ну а если че доделаем турель и жистокок их накажем ::-D:

[Mindphaser offline]

Наконец-то долгожданное (по меньшей мере, для меня) продолжение. Выделил несколько вечеров, заготовил граммов 50 алюминиевых опилок :lol:
Занялся изготовлением кожуха разъемов задней панели материнской платы.

Сначала верхний «козырек»:

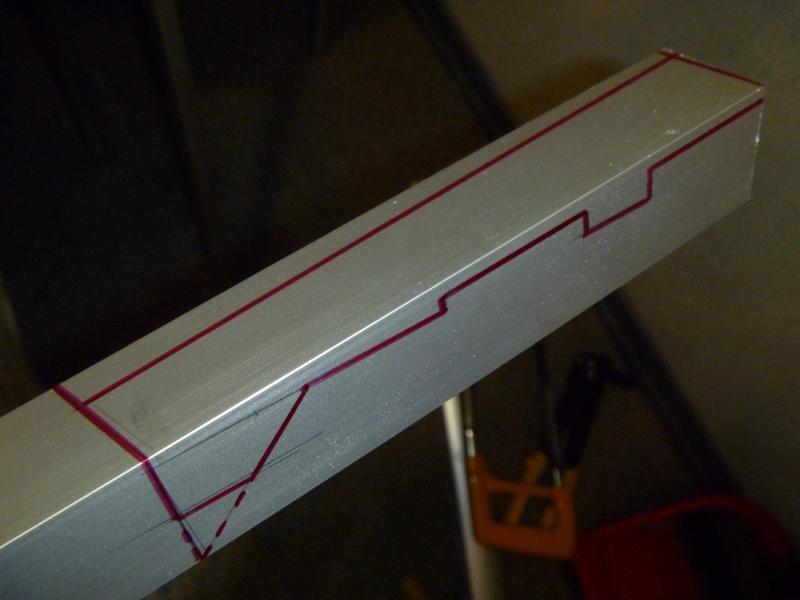

В дело пошел уголок 30х30х2мм:

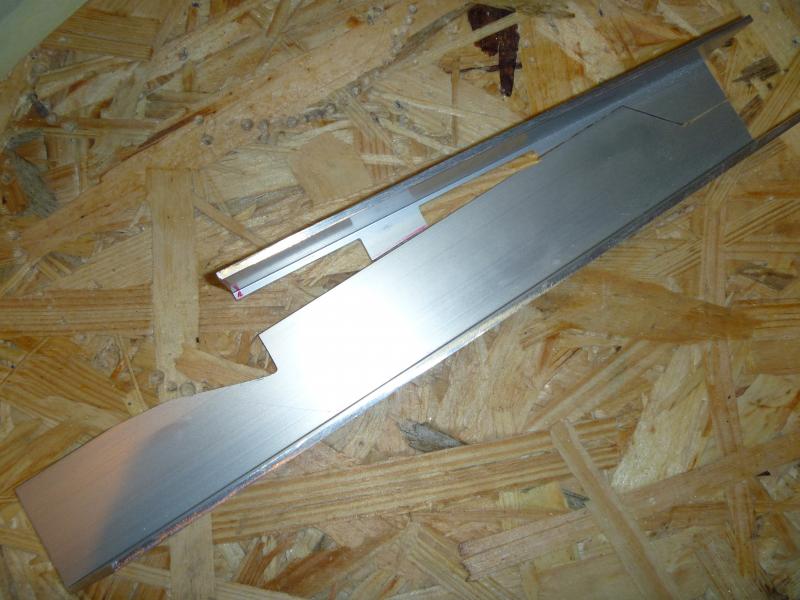

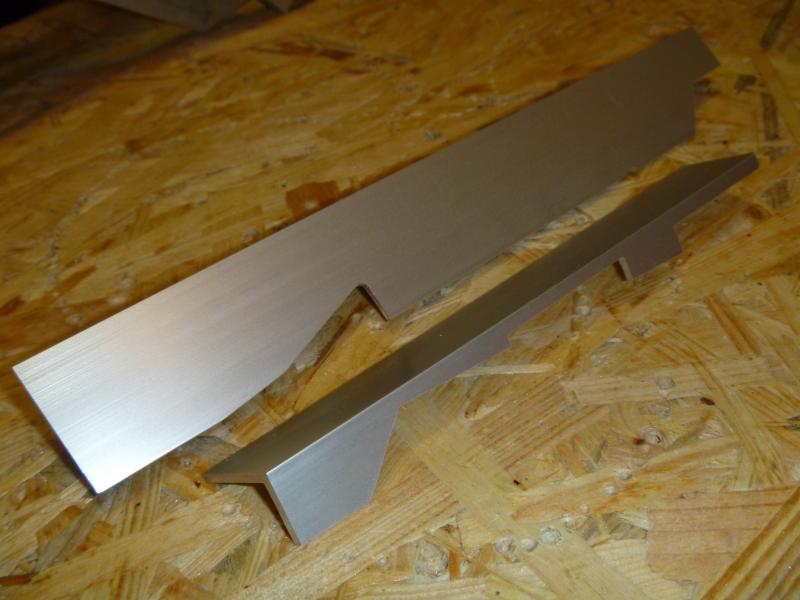

Затем боковые части:

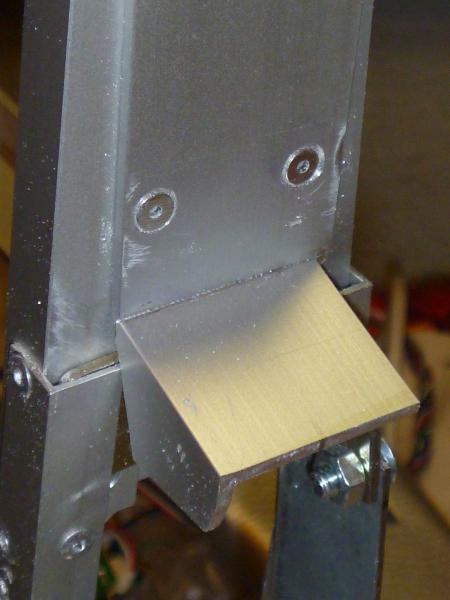

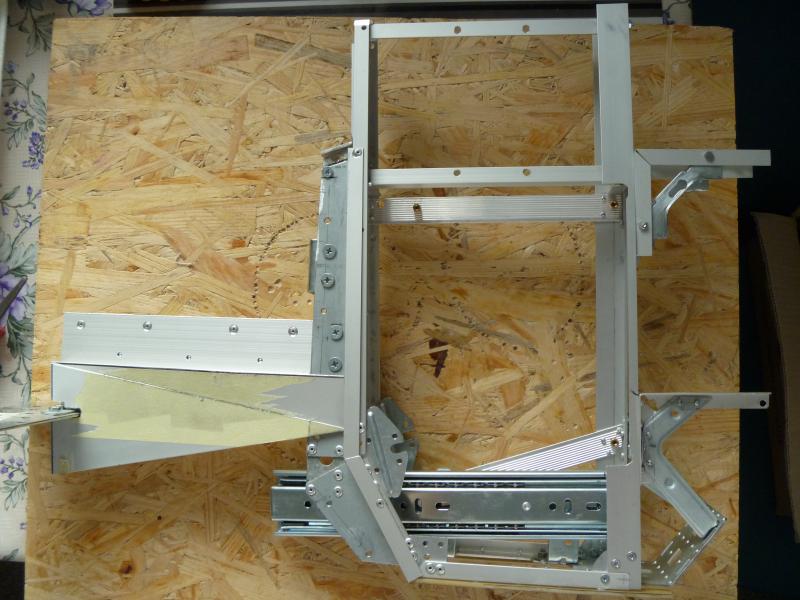

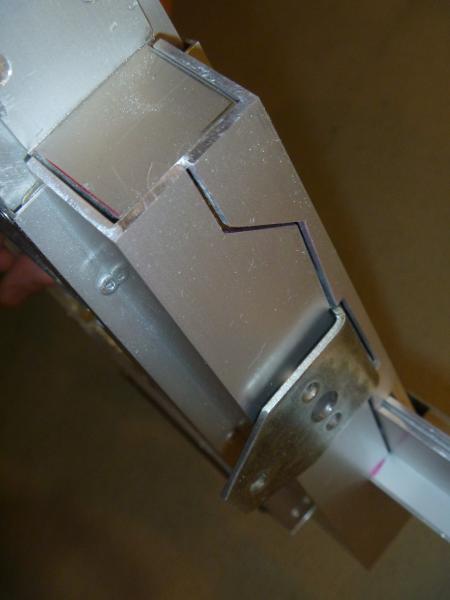

Результаты примерки:


Левая часть кожуха (если смотреть сзади) будет съемной, на винтах, а правую намертво приделаю к стальному профилю рамы.

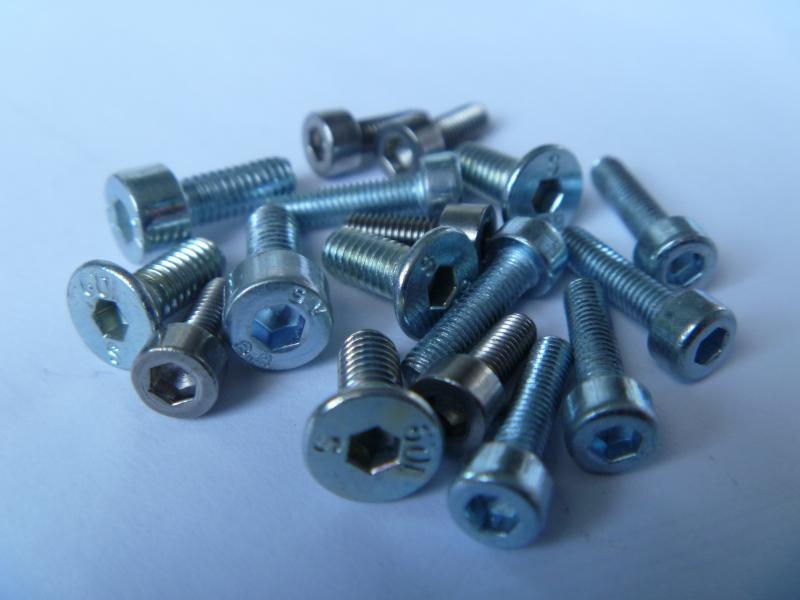

Кстати о винтах. Совершенно неожиданно обнаружил рядом со своим домом магазин с огромнейшим выбором метизов. Взял на пробу винты M3 и М4 под шестигранник (есть с потайной головкой и даже из нержавейки!):


Теперь буду как все - с крутыми моддерскими винтиками :wink:

[Mindphaser offline]

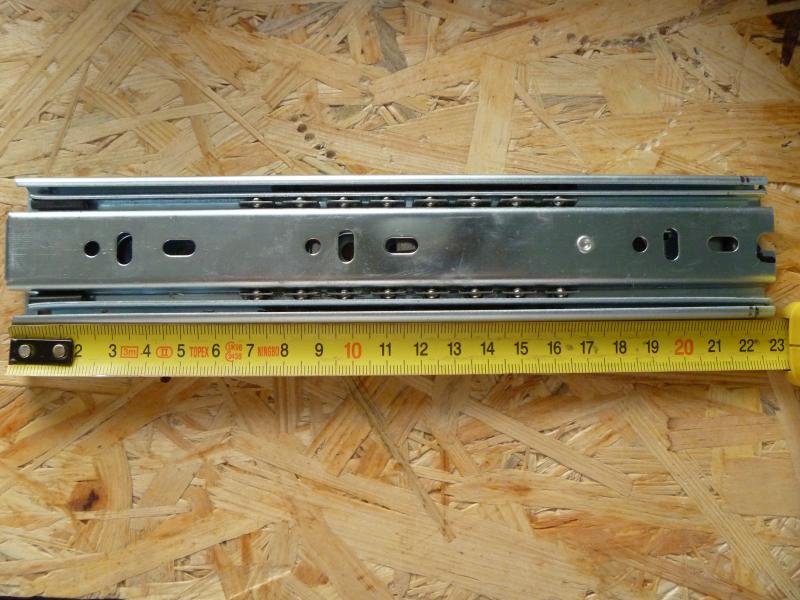

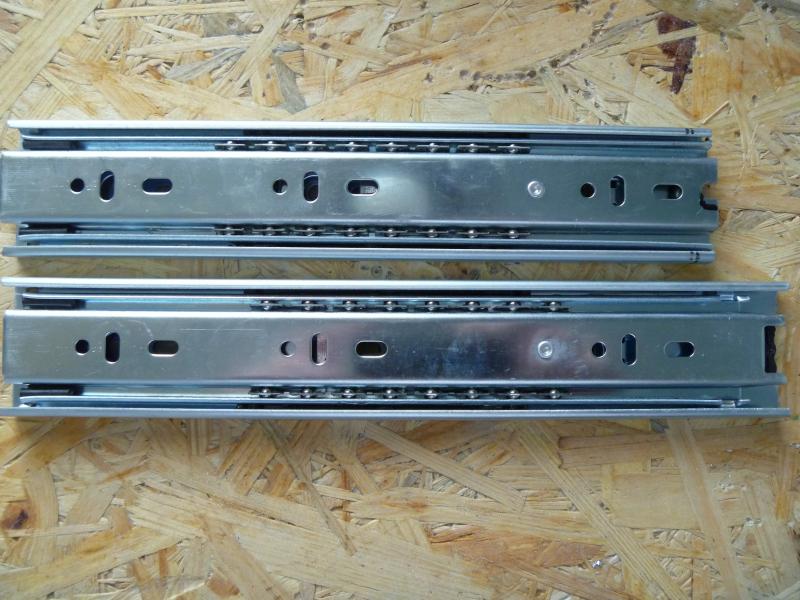

Решил укоротить направляющую кожуха видеокарты:




Рядом «необрезанная»:


Примерил в сложенном положении:


И в открытом:

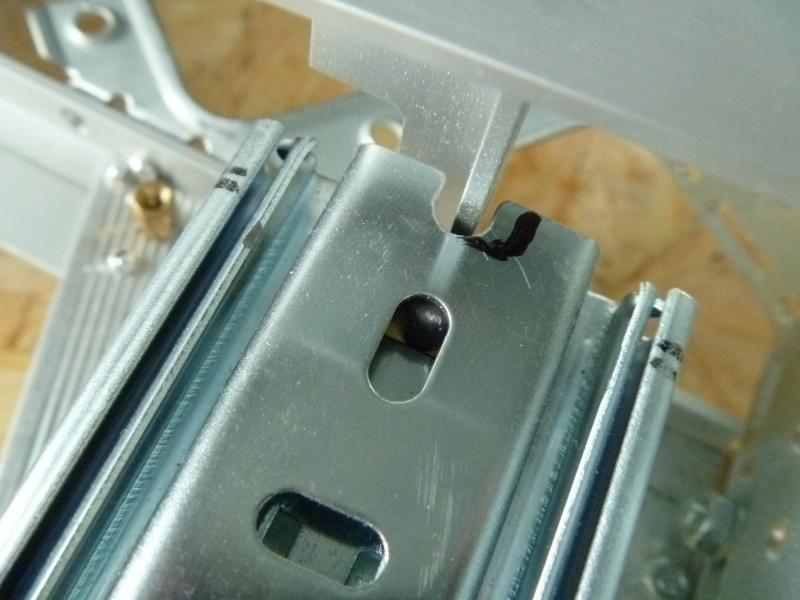

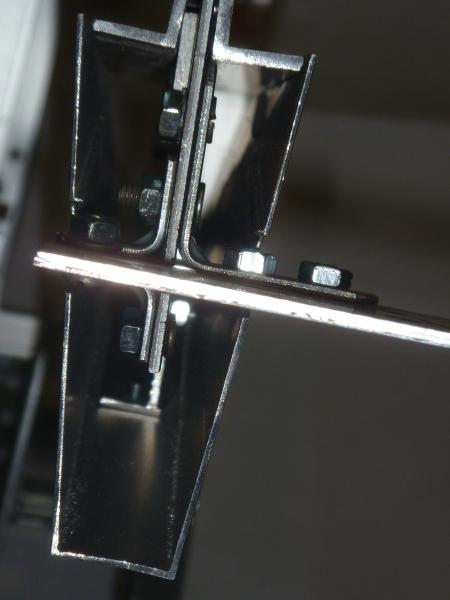

Подогнул по месту уголки крепления направляющей:


До самого кожуха руки пока не дошли, переключился на коробку с разъемами видеокарты.

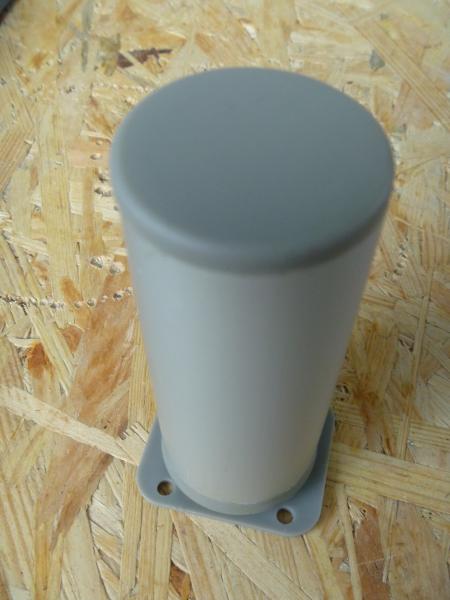

Передняя часть коробки округлой формы, для нее использовал алюминиевую мебельную ножку диаметром 40мм:


Разобрал, подготовил к распиловке:

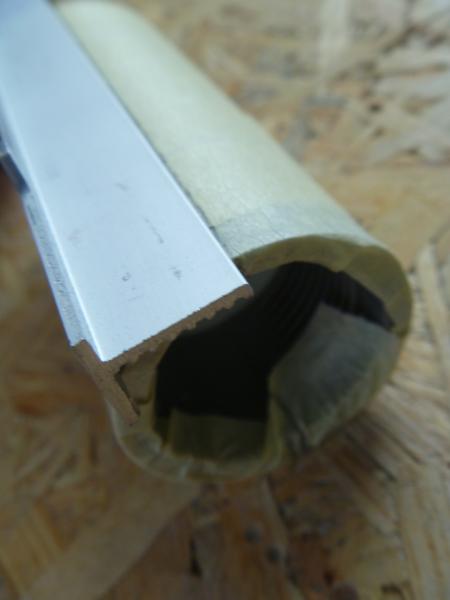

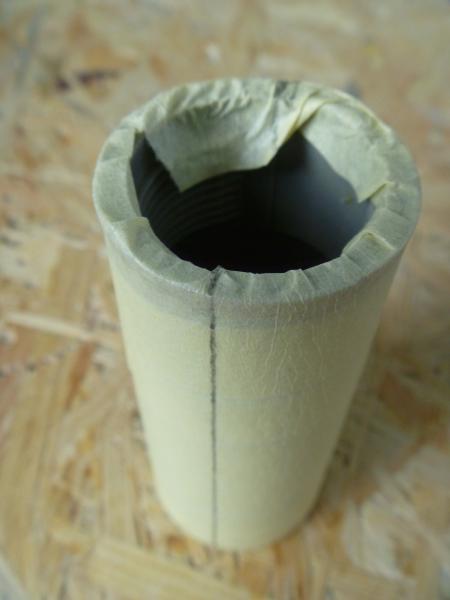

Кстати, как наметить линии продольного распила (в смысле параллельно друг другу и оси циллиндра)? Выход найден – приложил уголок:

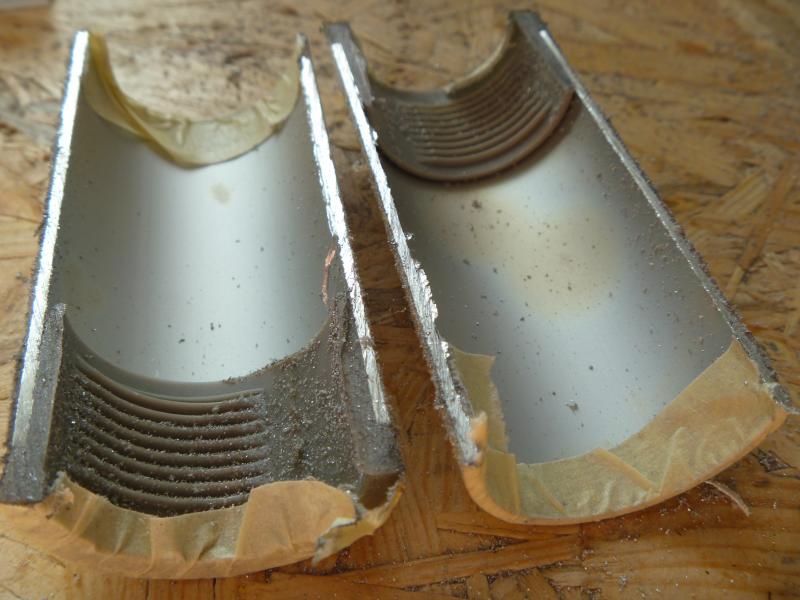

Слегка поорудовал ножовкой:

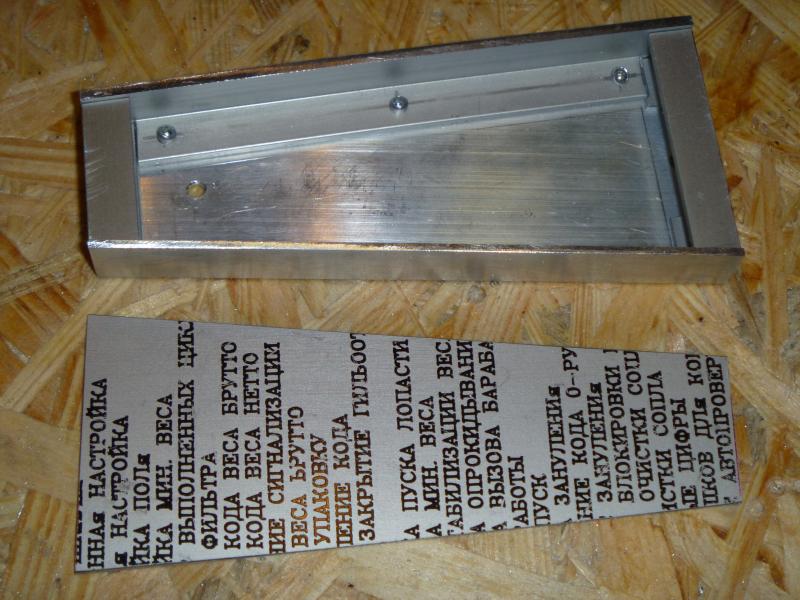

Нашел алюминиевую табличку от какого-то шкафа с электроаппаратурой, материал пошел в дело:


Будет съемной крышкой держателя «фонарика», хотя правильнее эту часть называть «система обнаружения» (ну или что-то вроде этого):
