Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

-ALS-, у меня Canon LBP 2900B, размеры точные только вертикальные, горизонтальные тоже на 1-1.5мм "сплющены". Кстати такая же история была с лазерной резкой, все детали вышли "сплющенные", поэтому грешил именно на корел. Попробую с автокада распечатать (в последнее время пользуюсь им).

[Haughty Catt offline]

Кстом это всегда даов труд! Хорош!

[wwar offline]

Canon Pixma iP-1800
Чертежи всегда точные и по вертикали и горизонтали.
Верно отпахал 4 года и после печати тысяч страниц издох)))

[Skrytyi_Kachok offline]

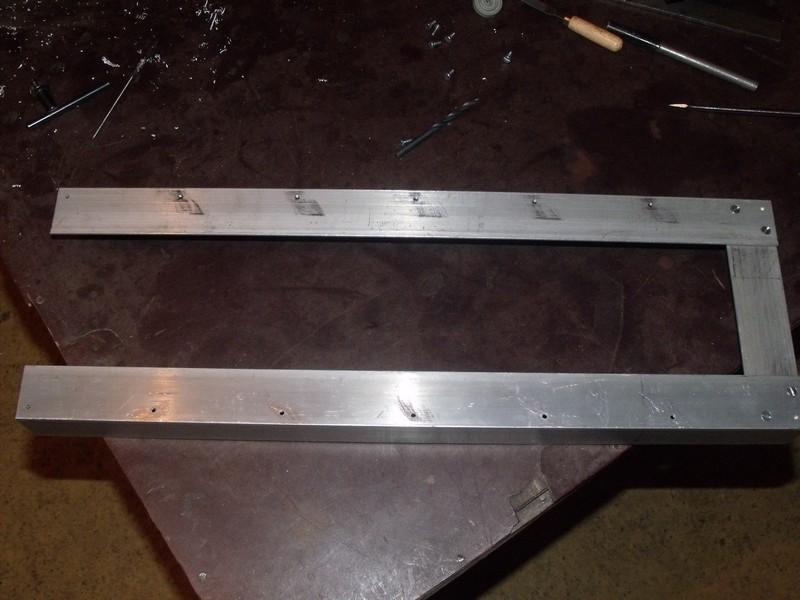

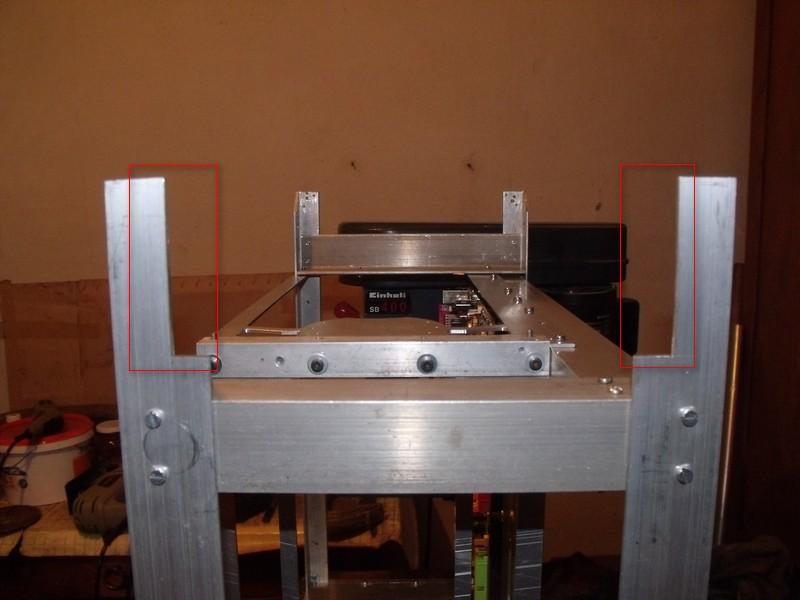

Come back'ом это назвать нельзя, поэтому покажу то что сделано, в продолжении темы сбора трея. Параллельно ведется работа над передней панелью.

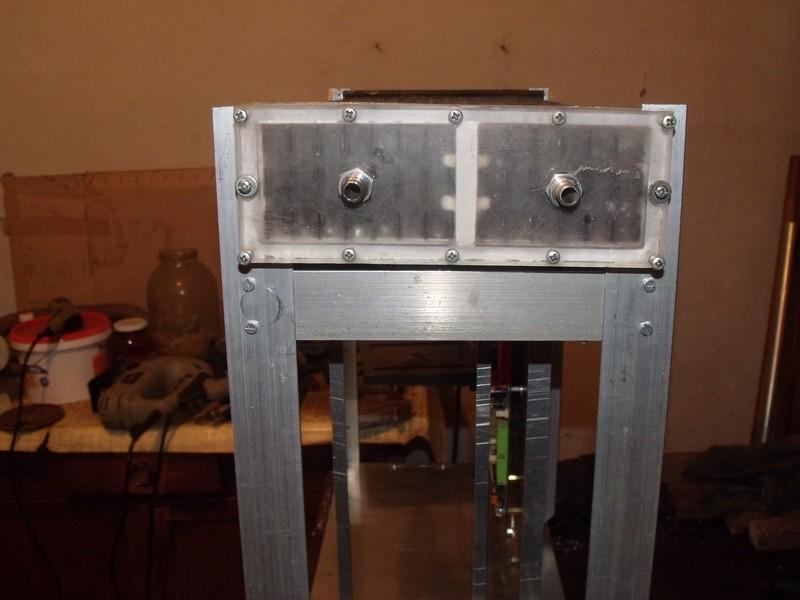

Хенд мейд радиатор СЖО, как и было известно заранее, по ширине не соответствовал своему посадочному месту... короче опять пилим,


Теперь все хорошо,

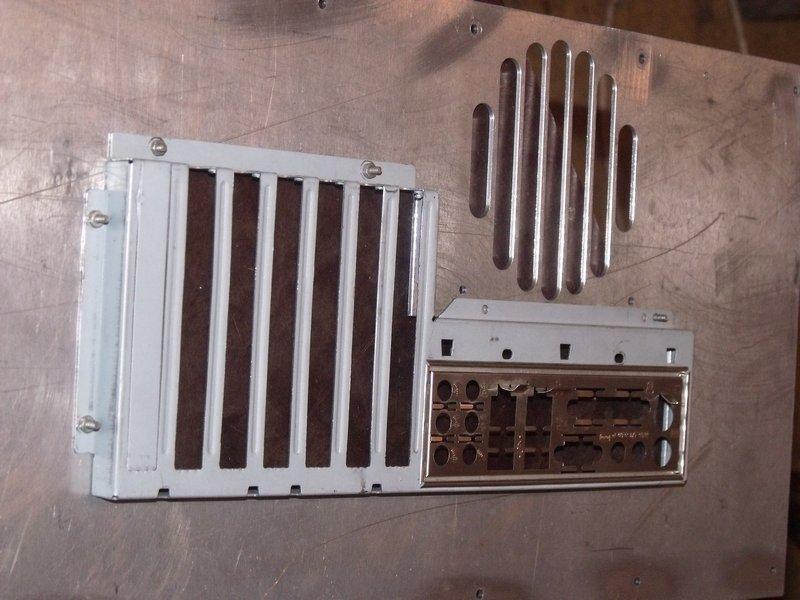

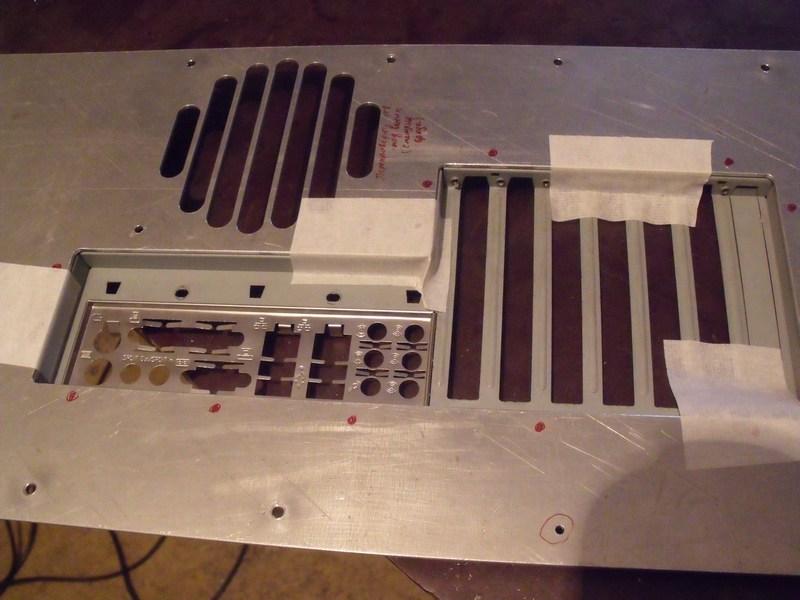

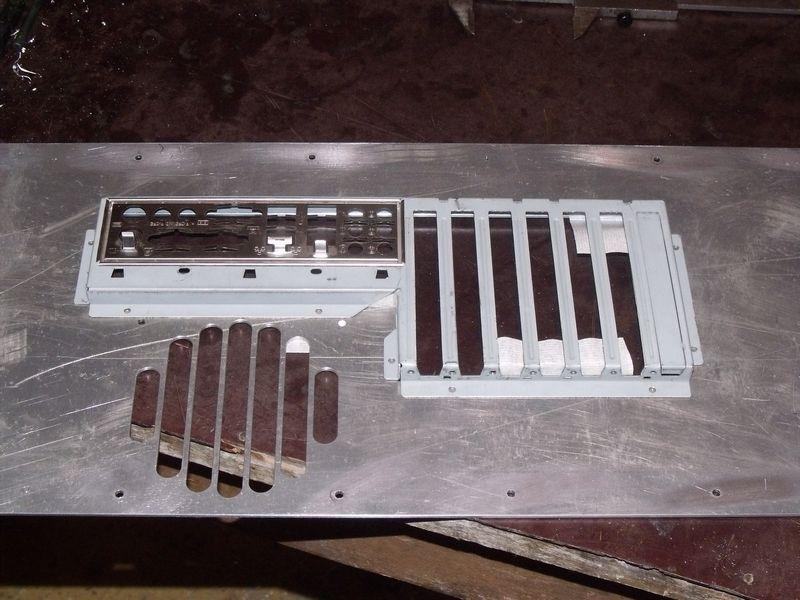

Затем прикрепил панель, бумажным скотчем, высверлил отверстия... все это дело держится на болтах М3 (красивые винтики ждут своего часа в баночке),






Вот и все. Завтра выложу картинку собранной системы как есть, потому что недочеты OCHE опасны!

Ну и думаю над раундингом, слежу за марио-темами трубопроводов :super: ... сам нечто подобное планировал, но пока отбой.

ЗЫ
Почему нет критики, вопросов? Неужели все так понятно/ниче нового/не интересно/и тд. confused

[Sonic-Chainik]

Skrytyi_Kachok, Главное правило водяьщика - сначала собирается-заправляется контур, гоняется для проверки несколько часов, и только потом устанавливается на железо!

[Skrytyi_Kachok offline]

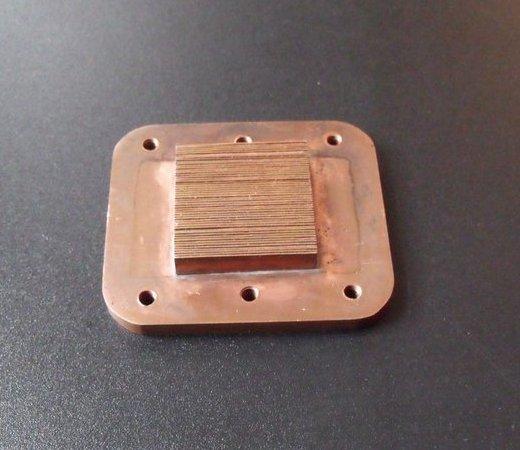

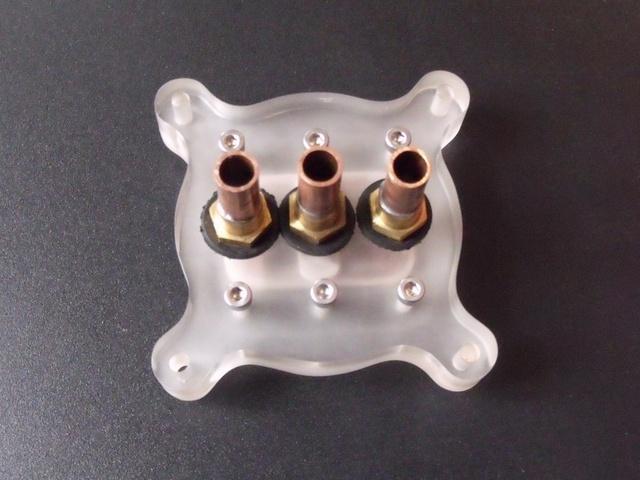

Одна из моих самопалок годов эдак 2008-х.
Ватер на CPU, это не в продолжение темы кастома, а так, для тех кому надо, чтобы не повторяли моих ошибок.

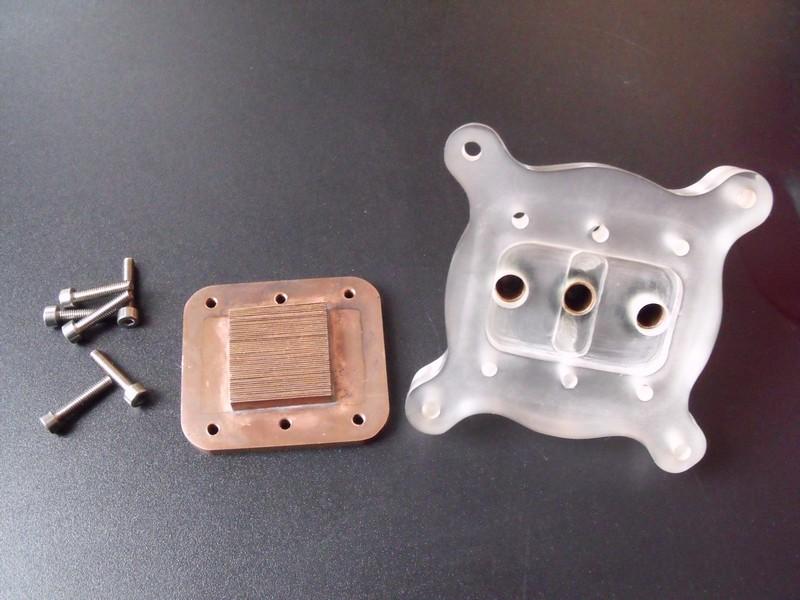

На основание напаян пакет ребер, если не изменяет память, там их около 50, каналы 0,2-0,3мм. Сразу заметим, что ватер показал высокую ГДС.


Плекс фрезеровался дремелем и доводился на сверлильном станке.


Полный хенд мейд. Даже штуцера.


Итог: в топку :tratata:
+ Получен опыт и мнение, что лучше брать "заводские" экземпляры и делать только то что не выпускаю серийно.
- Потрачено энное количество нужного времени.

[Stone_xp offline]

А что именно плохо в нём? Протекает. не справляется с своей задачей, что-то ещё?

[Haughty Catt offline]

Skrytyi_Kachok, так что с проектом?

[Skrytyi_Kachok offline]

Stone_xp, по-определению микроканальная структура должна показывать высокую эффективность отвода тепла, чего не произошло в моем случае, ватер проиграл воздушному куллеру CM Hyper Z и это плохо. Хотя есть вероятность что виной тому может быть и не ватер, а используемая в то время аквариумная помпа. Надо его сейчас испытать на Swiftech MCP355 vs Swiftech Apogee GTZ, лень.

Haughty Catt, зима, холодно. А так застрял на этапе создания петель для крепежа дверец передней панели. Скоро выложу результаты.

[Stone_xp offline]

Мне кажется дело в том что вода не протекает по всем рёбрам а только по части....
Мне кажется эффективнее было бы так, даже с гораздо меньшим количеством рёбер

[Skrytyi_Kachok offline]

Stone_xp, это уже у вас по типу змейки получается, а как водится у змейки, каналы нужно делать большой ширины, для уменьшения гдс.
Мой ватер можно было бы конечно попробовать переделать немного, например улучшить прижим крышки для лучшего продувания ребер. Но мне почему то кажется что это пустая трата времени :dontknow: , тем более что крепеж LGA775. Может руки и дойдут, сама идея мне понравилась.

[Skrytyi_Kachok offline]

Come back: Front panel

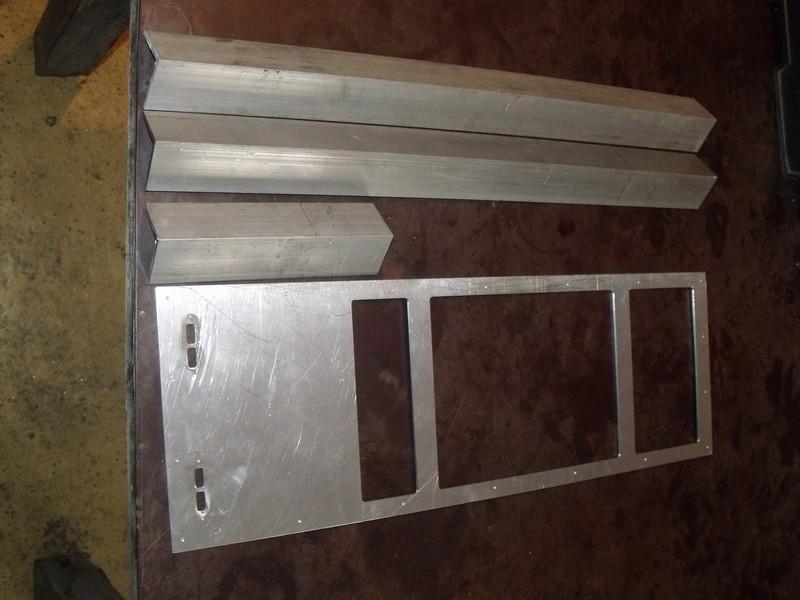

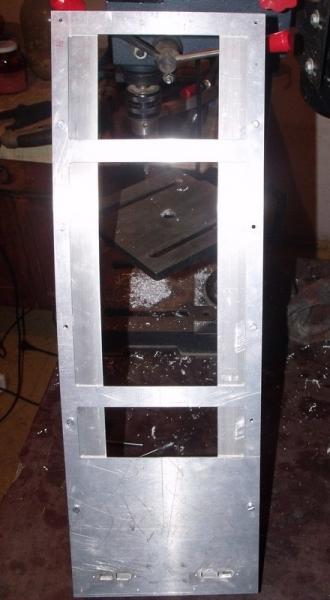

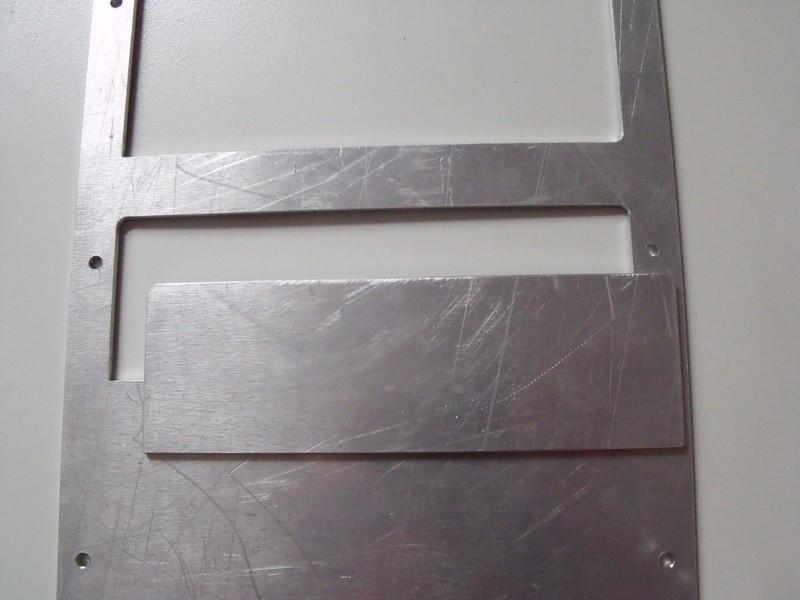

Итак товарищи модеры, настал черед "передка". Размеры 55,5х18,5 см.

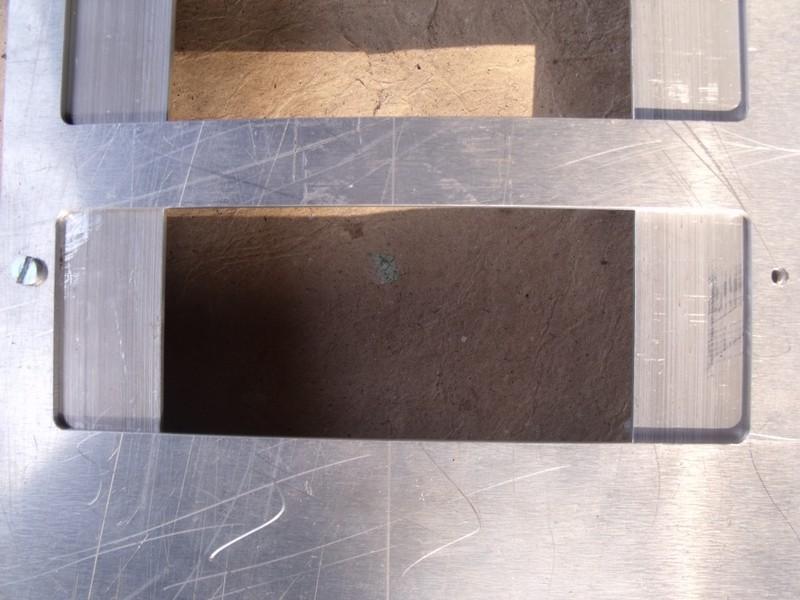

Допилил напильником углы после фрезерования и подогнал дверцы до необходимого размера.






Блин пришлось 2 раза набирать, закрыл случайно вкладку :mad:

ЗЫ
Теги ужасно не удобно использовать, могли бы и по лучше сделать.

[BlackJack offline]

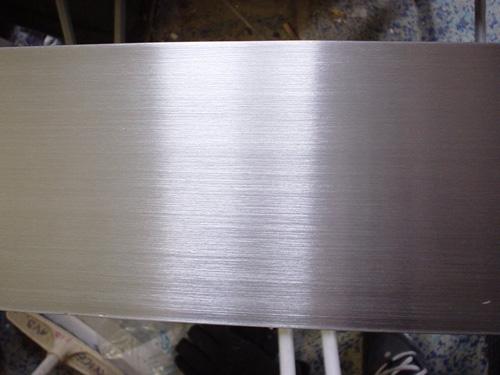

Skrytyi_Kachok, алюминий под сатин делать будешь?.. Это такие полоски однонаправленные..
А насчет тегов вручную - это перегиб палки))
Они ведь автоматически проставляются, если ткнуть в нужную кнопку.. При загрузке картинки теги автоматом проставляются.. :beer:

[Skrytyi_Kachok offline]

BlackJack, Думал красить, решения вообще нет окончательного, поэтому любые советы мне бы очень помогли (в этом деле вообще 0 я). Есть примеры этого сатина? ссылку можно?
В тегах не нравится что отдельно нужно ставить открывающие и закрывающие, и еще что они в конце сообщения ставятся. Наверно надо просто привыкнуть, ставить их сразу, а не после написания текста.

[BlackJack offline]

Skrytyi_Kachok, вот здесь описано - http://www.modding-modding.ru/how-to-brush-aluminum



Думаю, что найдешь возможность приспособиться.. :beer:

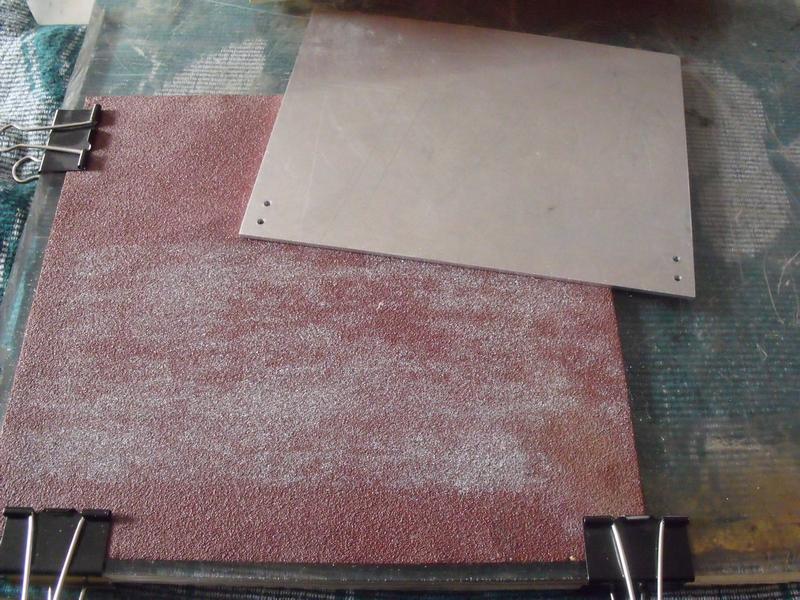

Главное полностью выводить шкурку за границу металла, иначе получится у краев слабее текстура..
