Снимаю гриф секретности: древний слим-кастом. Возвращение

[philosopher offline]

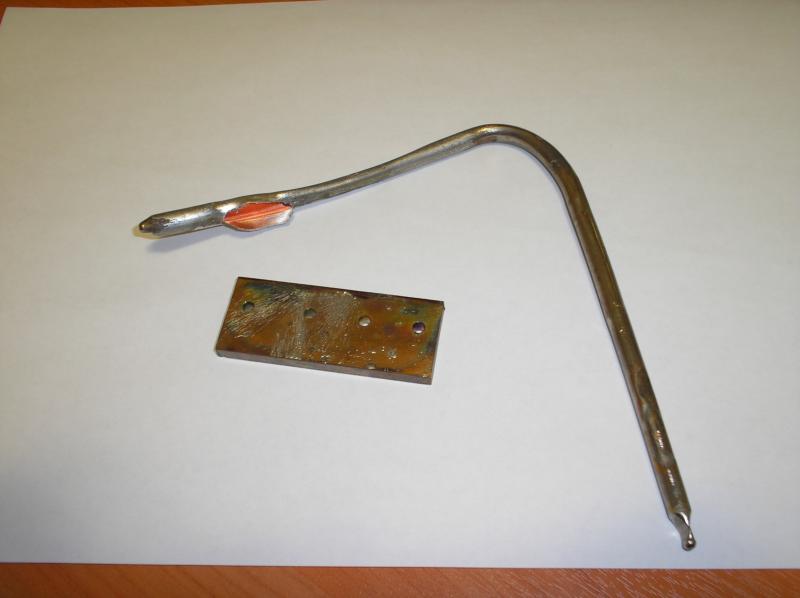

Вот так выглядит лопнувшая ТТ:

Воздушный шарик - из латекса и давление в нем куда меньше, чем в трубке с медными стенками в момент взрыва. Оглушает не хуже доброй петарды.

В момент взрыва трубка была в 30см от глаз. Итог: капли припоя примерно на неделю впились в роговицу, это мешало моргать. Так что защитные очки - суровая необходимость, чем бы не занимался.

[Dimagans offline]

Нормально рвануло, сочуствую мне тоже иногда невизло припой на веки попадал.

[Skrytyi_Kachok offline]

Что ТТ взорвется - не страшно, уже взрывались. ::-D: (фото трупика ТТ уже где-то выкладывал) Если серьезно, то я просто уже знаю до какого состояния можно смело греть, а когда уже "ой-ёй-ёй", то есть на грани взрыва. Использую припой с низким содержанием свинца (или вовсе без него) с температурой плавление порядка 120..150 градусов. Ну а для взрыва ТТ нужно перешагнуть 240 градусов.
Конкретно этот медный радиатор спаивал воедино, прижав пакет ребер к основанию огромной струбциной с кусочками ЛДСП в качестве распределителей давления. Грел пропановой горелкой, "продувая" сам радиатор. Все как следует прогрелось и спаялось.

Возьму на заметку, если доберусь до пайки не самодельных ТТ.
Слежу за темой, оч интересно. :super:

[hub offline]

philosopher, у тебя на фотке распаянного радиатора радеона на предыдущей странице похоже, что испарительная камера вздулась. Действительно так?
У меня есть мысли к испарительной камере видюхи припаять более крупные ребра, но боюсь, что деформирует ее.

[hub offline]

В момент взрыва трубка была в 30см от глаз. Итог: капли припоя примерно на неделю впились в роговицу, это мешало моргать. Так что защитные очки - суровая необходимость, чем бы не занимался.

Мда... Мортис писал, что трубки надо греть с затычками в ушах и в защитной маской, а не в очках.

[philosopher offline]

hub, так и есть. Верхняя крышка у испарительной камеры (которая к пакету ребер примыкает) из очень тонкой листовой меди и вздувается еще до разжижения припоя, по сути, ребра отстают от камеры, отрываемые силой изгибающейся пластины, а не потому, что их припой больше не связывает. Паять кулер на испарительной камере счетаю нецелесообразным. Пока просто нет таких требований, которые бы невозможно было удовлетворить традиционными трубками.

А Мортис - великий кулеровод и трубкопайщик, жаль, что больше "не у дел" (приоритеты в жизни поменялись).
Он прав, нужно защищать глаза, лицо и органы слуха. Но у меня с тех пор трубки больше не взрывались, хотя было дело - мёрли тихо...

[hub offline]

[вздувается еще до разжижения припоя

Понятно... Жаль, потому как радиатор на испарительной камере лаконичнее и эстетичнее смотрится на мой вкус.


Не прокомментируешь что можно сделать?
http://forum.modding.ru/viewtopic.php?t=36102

[oleg235 offline]

philosopher, а если паять сплавом Гутри? У него Тпл=42С.
Есть доступ к куче ноутовских кулеров с ТТ. Вопрос - можно ли с них без повреждений отпаять ТТ?

[philosopher offline]

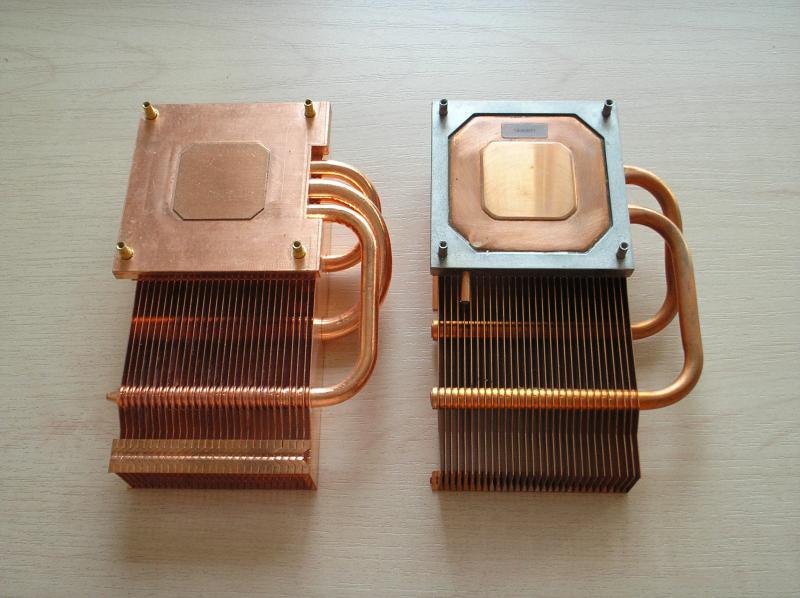

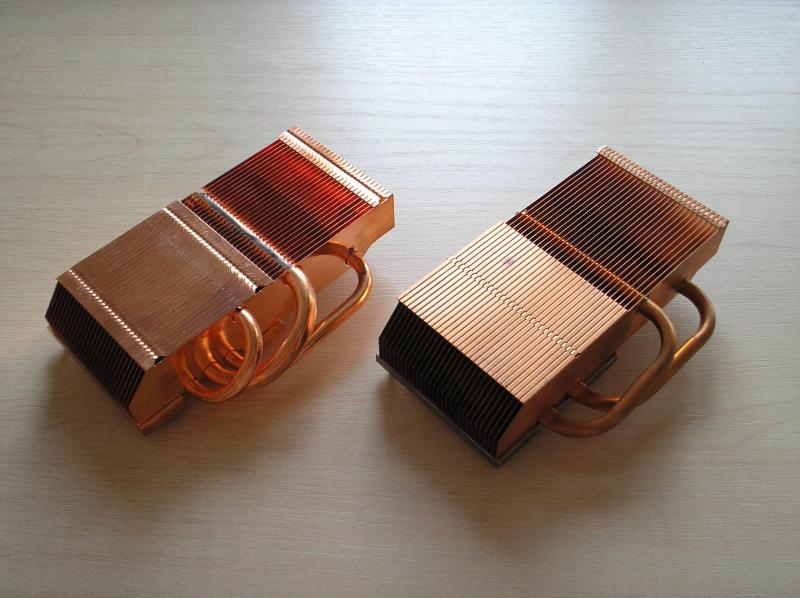

hub, тем не менее, существует два варианта радиатора к radeon HD2900 - v1 и v2. Я разбирал именно образцы первой ревизии. Вторая же отличается лишь добавлением в конструкцию третьей центральной ТТ диаметром 8мм и заменой испарительной камеры на цельномедное основание с жетобками под трубки, а так же 29 ребрами вместо 30 - у первой версии. Юзеры обеих СО утверждают, что вторая ревизия с тремя трубками показывает лучшие результаты по охлаждению при прочих равных условиях.
Вот:




oleg235, а какой смысл? Я прекрасно обхожусь обычным оловянным припоем, каким паяют фабричные кулера, БП, МП и чуть ли не всю остальную электронику. А еще неплохой безымянный припой продают в хоз.магазинах примерно 30см кусками толстого, в мезинец, жгута. Похоже, там чистое олово.
Зато есть замечательный шанс со сплавом Гутри получить кляксу припоя на печатную плату во время пиковой нагрузки охлаждаемого чипа, когда температура сильно перескочитtплав. данного припоя... :doc:

Есть доступ к куче ноутовских кулеров с ТТ. Вопрос - можно ли с них без повреждений отпаять ТТ

Можно и нужно; распаять легко на конфорке, при слабом нагреве. Предупреждаю, что бучные кулера собирают на более тугоплавкий припой, так что желательно его счистить мелкой наждачкой и облудить поверхность тем припоем, которым они будут пояться впоследствии. Кроме того, плоские бучные ТТ могут слегка вздуваться при перегреве. Зато они не взорвутся раньше, чем станут почти круглыми! Так что они более безопасны в определенной мере...

[oleg235 offline]

Так не надо его много туда класть, не будет клякс. :wink:
Видел когда-то статью о замене таким сплавом термопасты на процессоре - прямо к крышке припаивали водоблок...

[superunknown offline]

philosopher, работа восхищает, как и всегда! так держать!

Так не надо его много туда класть, не будет клякс. :wink:
Видел когда-то статью о замене таким сплавом термопасты на процессоре - прямо к крышке припаивали водоблок...

Ну как только радиатор нагреется до температуры плавления припоя, последний обязательно куда-то потечет, и даже если в силу конструкции радиатора не сможет вытечь на плату, то зачем оно нужно, чтобы при каждой нагрузке на чип радиатор распаивался? Уж бессвинцовые припои ругают (чипы отваливаются), а там температуры плавления гораздо выше.

[ai_ offline]

припой еще ладно, вот сталь, она еще ржавеет в роговице.. Окулист говорил что кусочки то вынуть не проблема, а вот ржавчину..
а с ТТ, действительно, на заметку

[MKsoft offline]

припой еще ладно, вот сталь, она еще ржавеет в роговице.. Окулист говорил что кусочки то вынуть не проблема, а вот ржавчину..
а с ТТ, действительно, на заметку

Да..., сам с таким столкнулся резал как то диском металл без защиты, стружка отлетела, меня окулист 2 часа мурыжила вычищала рану от ржавчины, а потом еще 2 недели глаз лечил 3 раза в день.

[ai_ offline]

тяжелый случай видать, у меня полегче был, 30мин и 3 дня капли

[P@ul{ offline]

MKsoft, ai_, эх вы, господа коллеги))) первое правило при работе с металлом - очки при резке)))
