Разная мелкая электроника.

[vortchun offline]

Часы-вольтметр классные получились. Да и ремешек вроде в тему, брезентовый? В похожем корпусе, можно было бы, сделать стрелочные часы со шкалой от 0 до 12 (часы) и от 0 до 60 (минуты). Чтоб дойдя до 12 переходили опять к единице типа как тут

[-ALS- offline]

Нет, ремешок только кажется таким.
Он тряпочный, от дешевых китайских часов. Взял как-то на али пару штук, ради корпусов, написано было, что из латуни.
Оказалось - крашеный силумин.

Часы такого плана - да, уже думал. Но, получается, там должны быть шаговые двигатели с редукторами 1:24.
Движки у меня есть, а как собрать редукторы - я пока не придумал, .

[vortchun offline]

Латунные часы это таймексы ну и наши командирские вроде, а в китае да сплошной обман.
По поводу редуктора зубчатое колесо не полное по кругу. грубо говоря 24зуба, дальше пустота стрелка при помощи пружины возвращается обратно. шестерня делает полный круг и опять 25. Как то так я себе это представляю. Есть видео всякие (старые) виды зубчатых передач. Там примерно такое видел.

[-ALS- offline]

Нет, у меня проблема не с этим.
Движки имеют ок 10 мм в длину. Значит, они должны располагаться параллельно циферблату (под ним), а вращение передавать через косозубые шестерни.
Или одна из них должна быть прямая (цилиндрическая ?), а вторая - с зубами в 90 градусов.
Вот их-то я и не знаю где найти.
Да еще и 1:24 - это относительно большое передаточное число.
На вал я могу поставить шестерню диаметром 2мм.
Но та, что в паре с ней, получается, должна иметь аж 2х24=48мм.
Пусть даже если это будет половина колеса, это, все равно, очень много.
Выходит, каждый редуктор надо собирать из трех шестеренок. Но в таких размерах это пока мне не по силам.

[-ALS- offline]

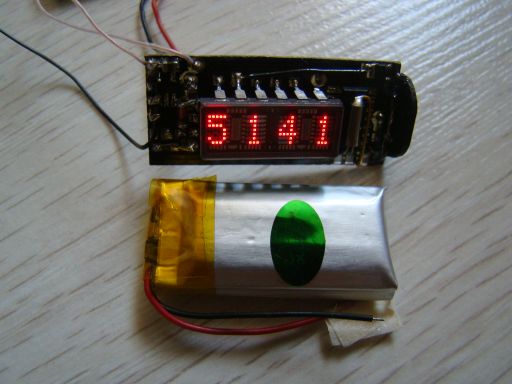

Только вчера пожаловался, а сегодня забрал посылку с аккумулятором.
Батискаф тоже выходит на финишную прямую :)


[-ALS- offline]

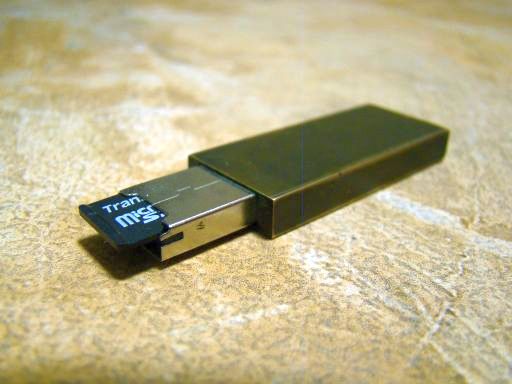

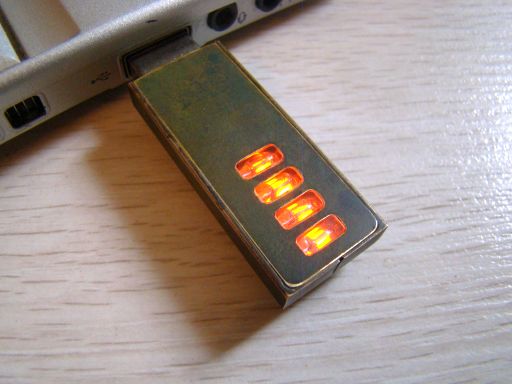

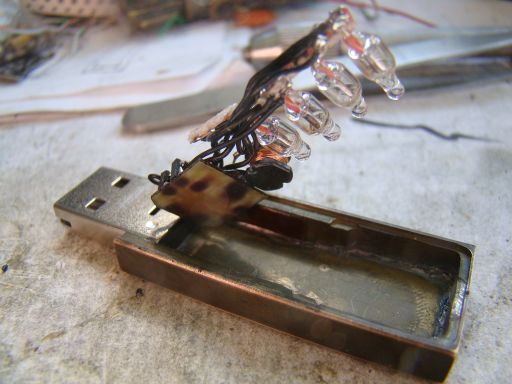

Флешка-кардридер для microSD-карт.
Корпус из латуни, в качестве индикатора активности - гирлянда из неоновых ламп.




[-ALS- offline]

И закончил сборку "Батискафа", тут подробно : http://steampunker.ru/blog/usersworks/14153.html

[-ALS- offline]

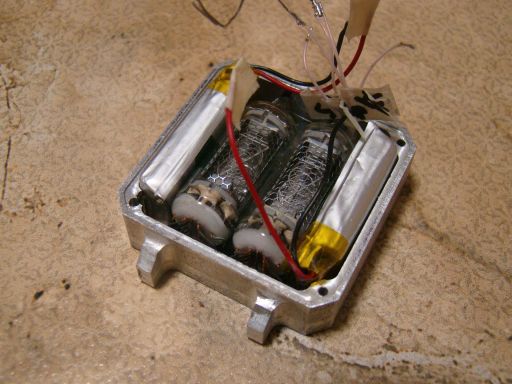

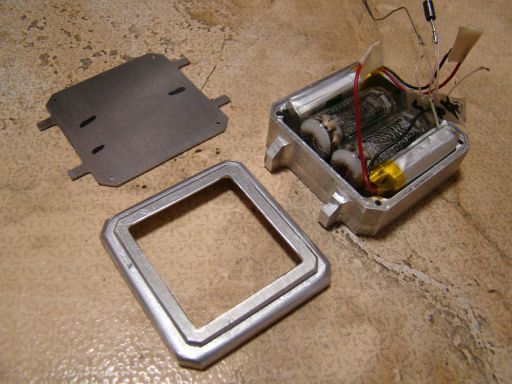

Продолжение двухламповых часов.
Аккумуляторов - два, по 250мАч каждый.
У верхней крышки добавилось тонкое обрамление вокруг будущего стекла и расширено окно под лампы.
Задняя крышка сделана из нержавейки.



[-ALS- offline]

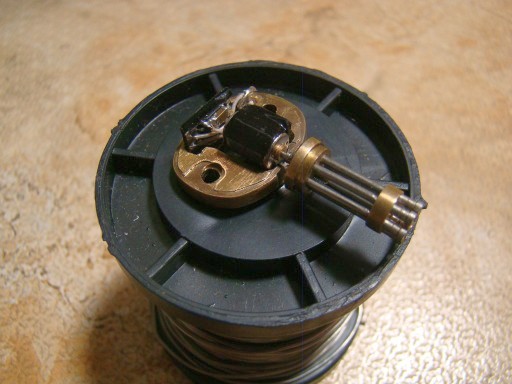

Опять прыжок в сторону :)

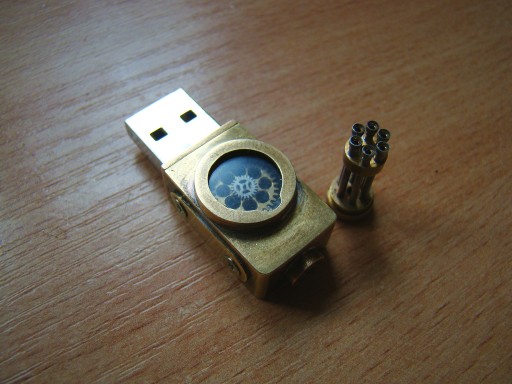

Этот ствол "засветился" еще в ноябре, когда собирал очередную флешку, но тогда он остался невостребованным, сейчас же и для него нашлось применение.

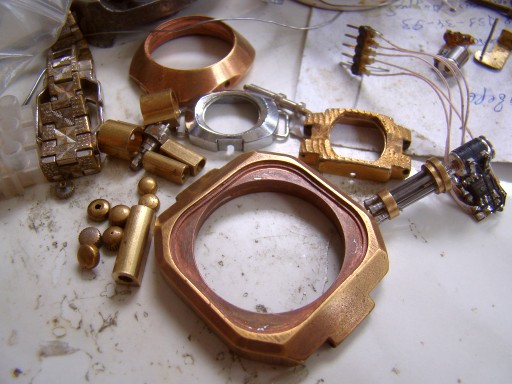

Все остальное собирается из трупиков часов.



[-ALS- offline]



[-ALS- offline]

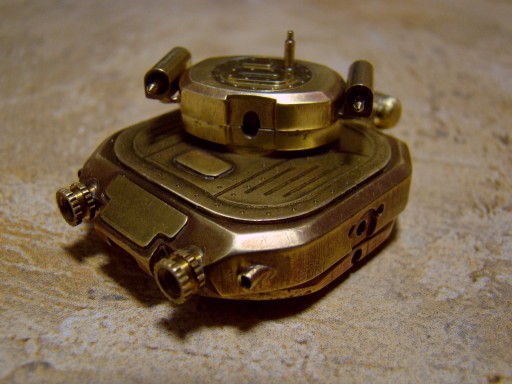

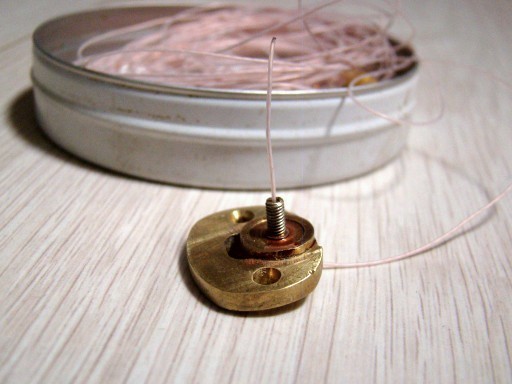

Питание для пулемета будет подаваться через ось вращения башни.



[Sonic-Chainik]

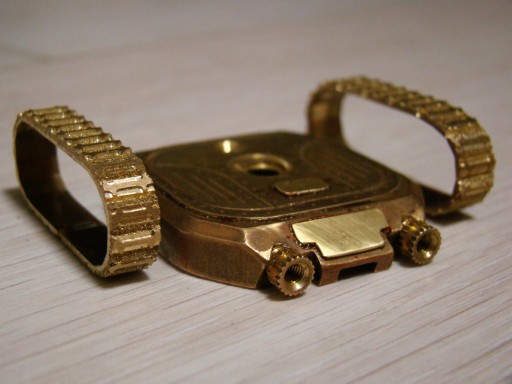

Гусли - фрезерованная латунная шина?

[-ALS- offline]

Да, только не шина, а обычный лист латуни.
Фрезеровал в два захода, сначала рельеф, потом - пропилы между траками.
Практически сразу же сломался кончик фрезы (не угадал со скоростью подачи), поэтому между траками получилась "имитация грязи".

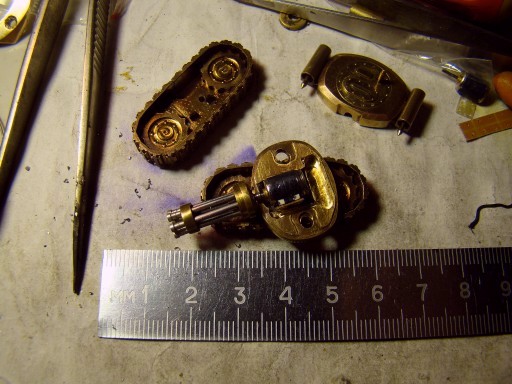

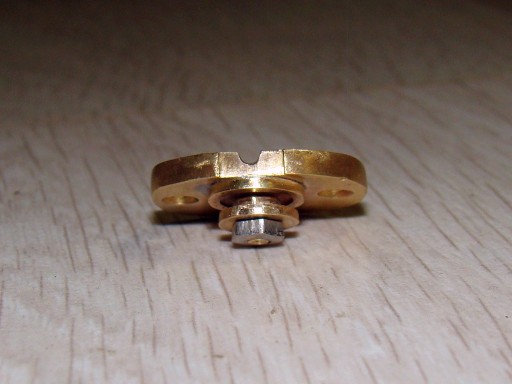

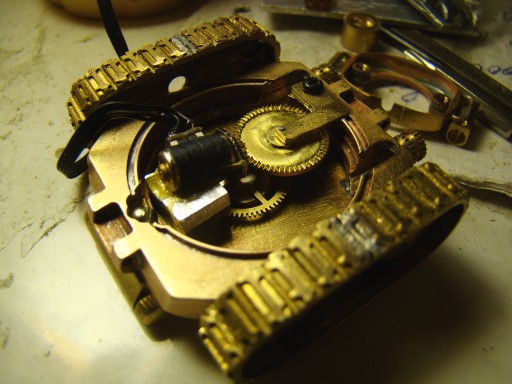

Привод башни.


[-ALS- offline]

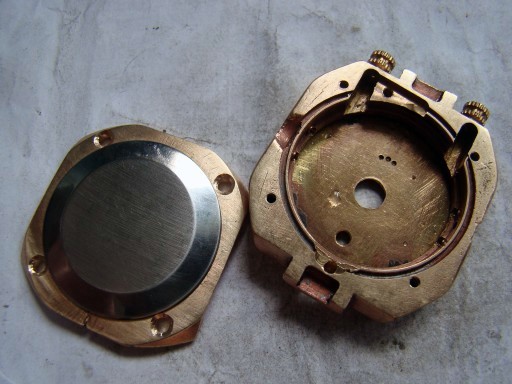

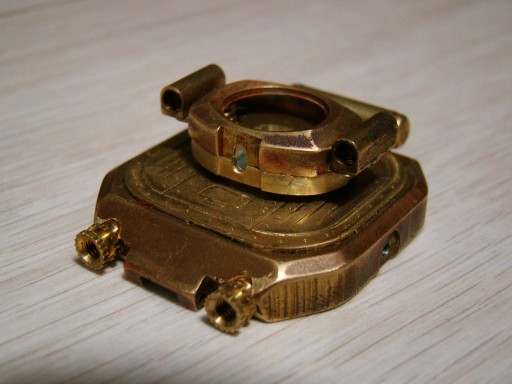

Днище сделано из второго корпуса.


[-ALS- offline]

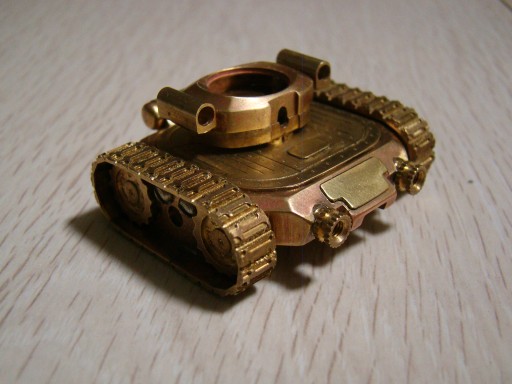

Потратил уйму времени на обвешивание всякими латунными ништяками.
Вся мелочь припаивается и тут надо исхитриться припаять одну железку, но не допустить отваливания другой.
И еще припоем не насрать.


И занялся начинкой башни.
Подтачивал внутреннее пространство буквально по миллиметру : нужно разместить там не только моторчик, но и управляющую электронику.
