Ситуация как в книге Глуховского "Метро 2033": седовласый старец повествует, как будто говоря сам с собой, а сотни адептов его слушают. И только нововведенные пытаются вставить свои 5 копеек, а бывалые их за то понукают и вместе они продолжают слушать...
Это к чему я, просмотров-то уж за две тысячи, а коменты - или не в попад, или отсекающие оные...

Теперь по делу.
Честно говоря, охлаждение процессора вызывало у меня куда больше вопросов. Уж очень не хотелось, чтобы при максимальной загрузке его температура упералась в критическую для данной модельной линейки. Если видеокартам перегрев не так страшен, во всяком случае те же температуры они переносят с легкостью, то процессору лучше обеспечить более вольготные условия.
Было у меня два варианта:

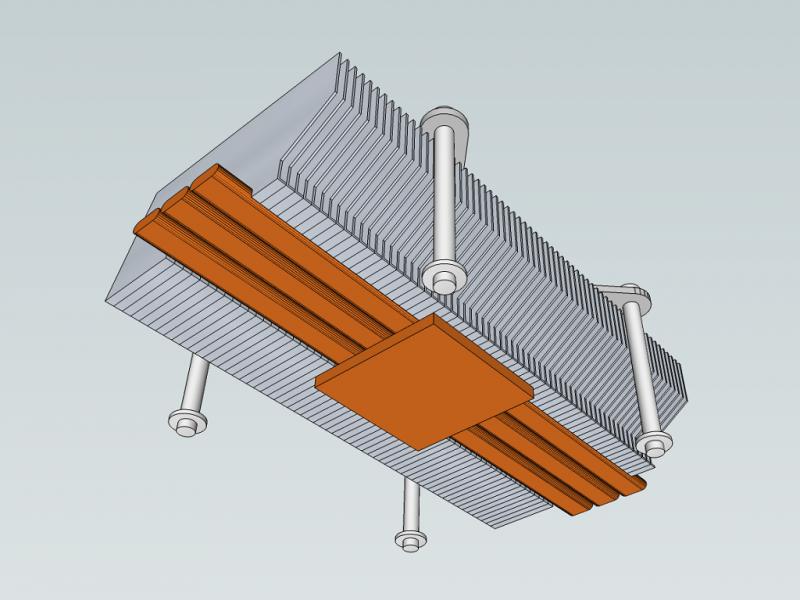

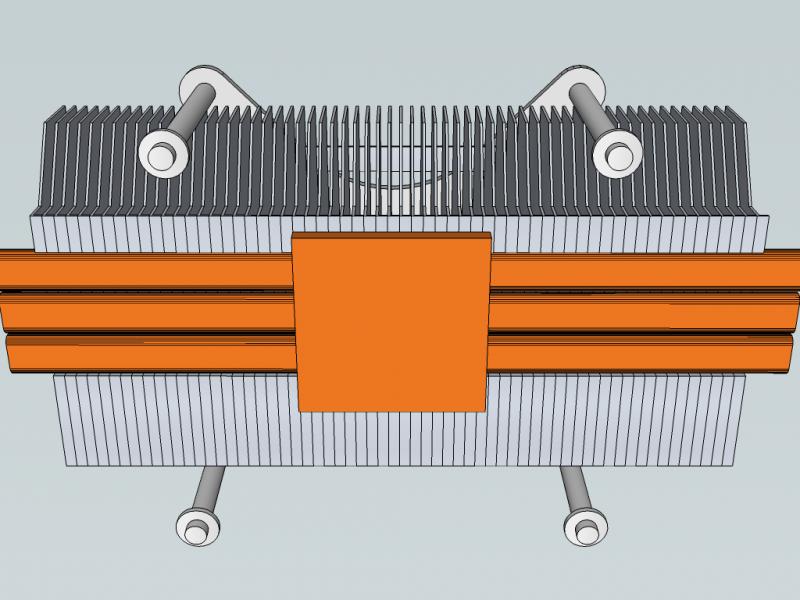

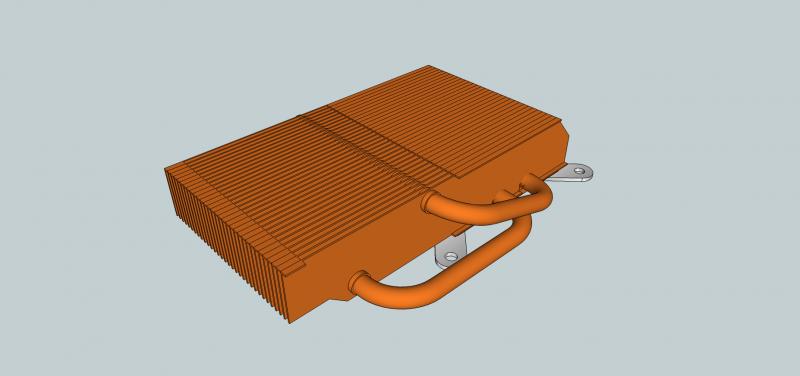

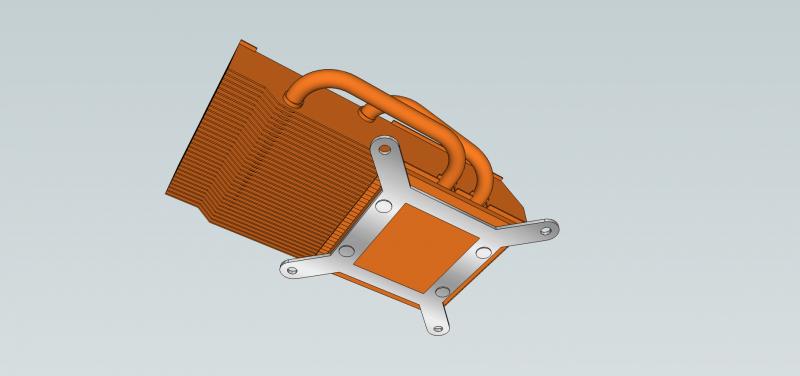

Это, так сказать, облегченный вариант. Три плоских ТТ разносят тепло от медного пятака к отгибам алюминиевых ребер, расстояние м/у которыми сравнительно велико, а длина мала, что позволяет надеяться на низкое сопративление и продуваемость воздушным потоком со слабым давлением. Крепеж может быть и другим, этот - показан навскидку.

Другой вариант:

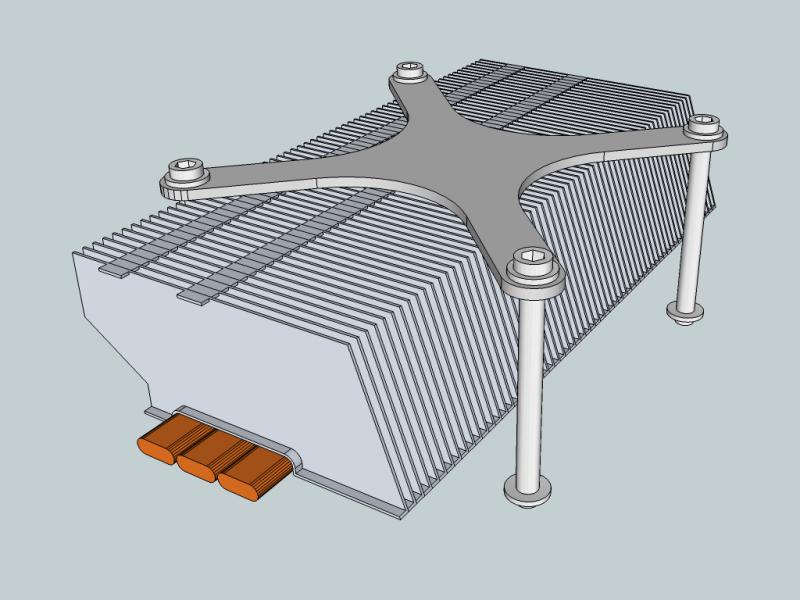

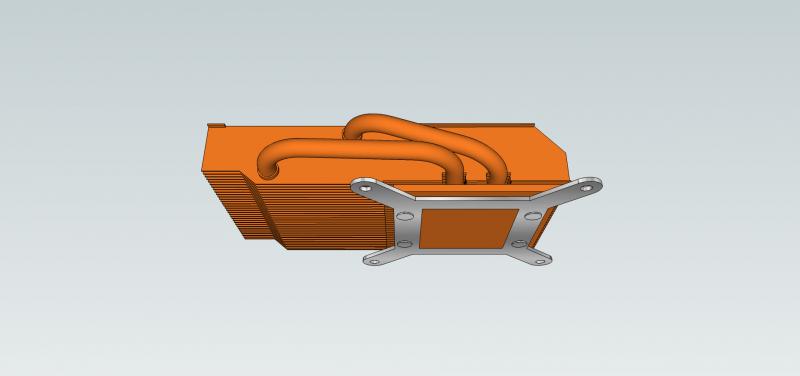

Это прямой наследник цельномедного радиатора от Radeon HD2900 с измененной подошвой (медное основание вместо испарительной камеры) и креплением под 775 сокет. Перфоманс такого радиатора внушает, но продувать придется родной турбиной, что тишину не сулит.

[philosopher offline]

Пока идет раздумие относительно охлаждения процессора, выбираю турбину для видеокарты. Выбрать есть из чего:

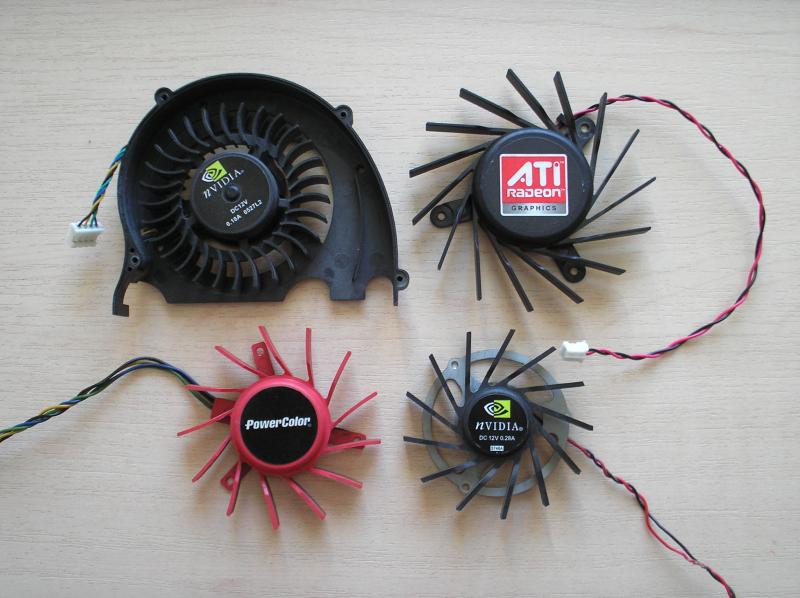

Все они родом из однослотовых систем охлаждения видеокарт. Исходя из прошлого моего опыта с вентиляторами для систем охлаждения, не стОит предвзято относиться к тому или иному типу крыльчатки. Попробую приспособить крепление для легкой смены турбины. Правда, в ситуации, когда каждый миллиметр на счету, не знаю, удастся ли сделать это.

[Mag-Dark_Elf offline]

Ох чую что будет что-то грандиозное
DeepCool и Zalman начинают нервно покуривать

[Змей]

[quote="philosopher"][i]Ситуация как в книге Глуховского "Метро 2033": седовласый старец повествует, как будто говоря сам с собой, а сотни адептов его слушают. И только нововведенные пытаются вставить свои 5 копеек, а бывалые их за то понукают и вместе они продолжают слушать....

[philosopher offline]

Змей, спасибо за лестные отзывы, постораюсь не облажаться :beer:

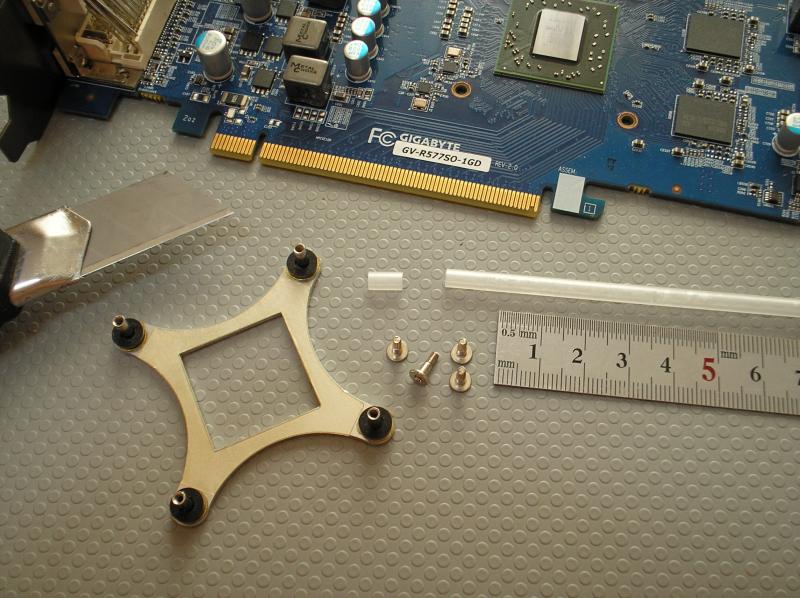

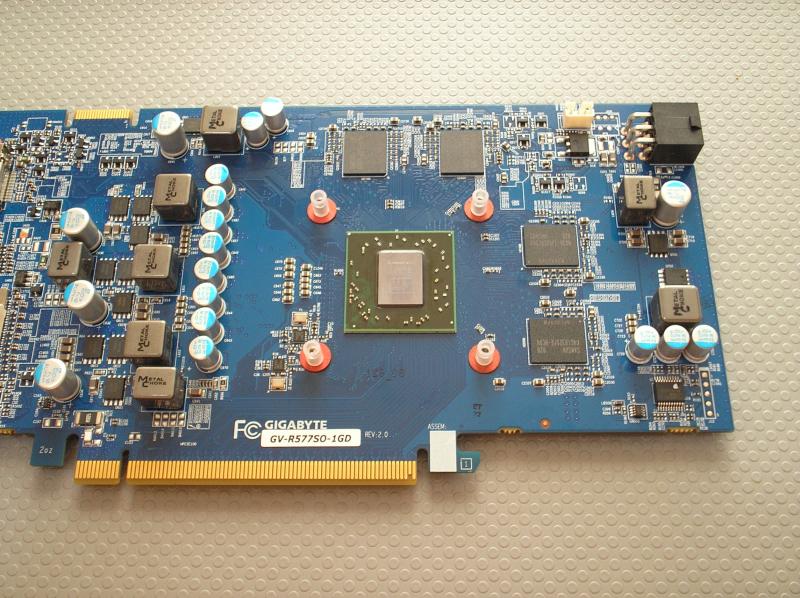

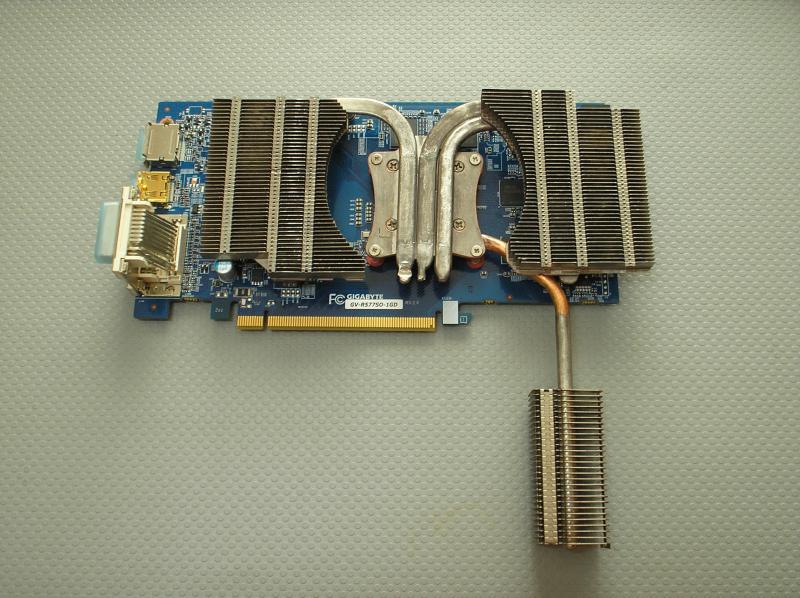

Неожиданно встала проблема голого кристалла и связанный с ней вопрос надежного креплния радиатора к плате. Никакой защиты от скола угла ГПУ не предусмотрено. Жаль. Значит, невозможность скола нужно обеспечить. Имеется подходящий бэкплейт с резьбовыми фтулками. Для дистанционирования применяю отрезки пластикового целиндра от пустой геливой ручки. Внутренний диаметр трбки и внешний резьбовых фтулок идеально совпадают:


Чтобы пластик стоек не грелся напрямую от текстолита, применяю стандартные картонные шайбы.

Ну вот, как-то так.

[Dimagans offline]

philosopher, неужели в етом моде будет твой самодельный удлинитель pci

[ai_ offline]

чтоз а приятный глазу материал на фоне ?

[Змей]

ai_, антискользящий изоляционный коврик.

[ai_ offline]

ааа, для кухонных я щиков, вспомнил, в икее видел )

[philosopher offline]

Ну вот, пока я чинно обедал и постил, уже успели все перетереть... :D

[iPODfun offline]

круто) отличная работа проделана! молодец :beer:

[philosopher offline]

Чтоб не скучно было, поведаю, как почти год назад собирал радиатор для процессора.

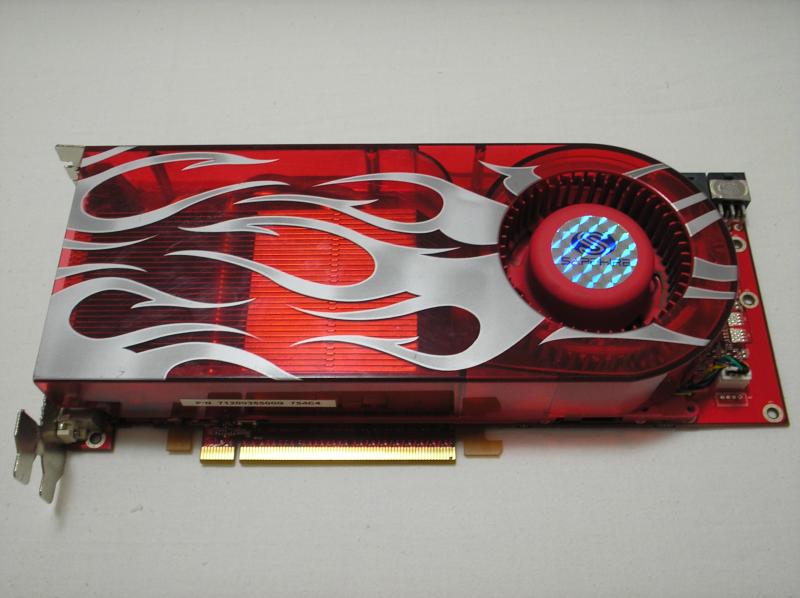

Очень соблазняла меня система охлаждения от видюшки Радеон 2900 своим внушительным видом... и весом!


Можно сказать, я аж влюбился в нее. И есть от чего: цельномедная конструкция, которую легко перекроить, потенциал по теплоотводу (она справлялась с более чем 200Вт тепла!) и очень серьезная турбина на действительно качественных подшипниках.

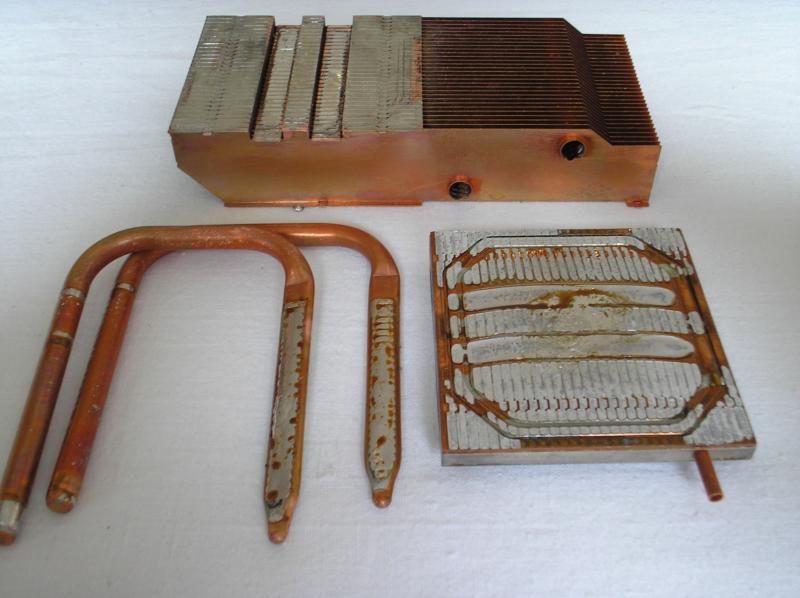

Красота.... Ломаем!

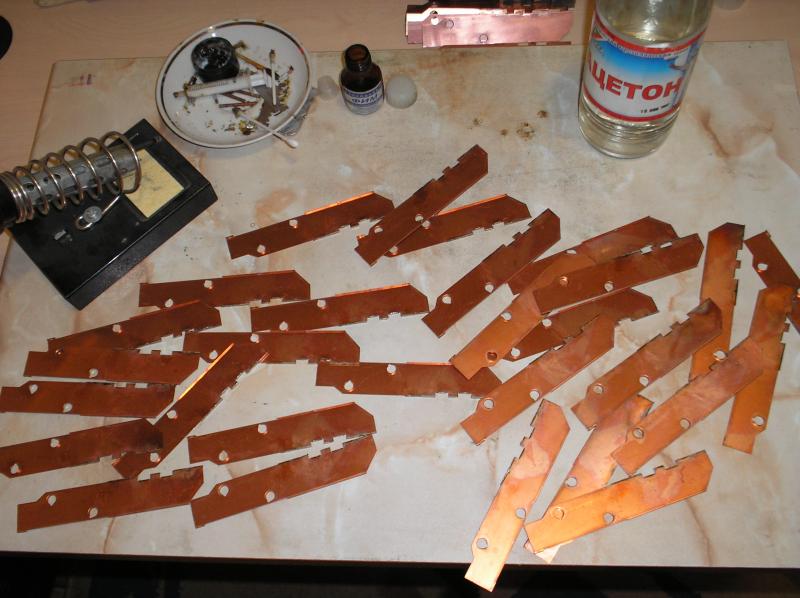

Теперь нужно тщательно облудить все сопрягаемые поверхности, а то, как видно на фото выше, целиндрические части ТТ лужением, фактически, не страдают. Срочно исправляем. Для этого разбираю весь пакет ребер, каждое обезжириваю и смазав требуемые места флюсом, тщательно облуживаю 65-ваттным паяльником. Да, горлышки под ТТ - в первую очередь.

Показалось, что вполне реально увеличить площадь теплообмена, добавив еще ребер от донора-клона.

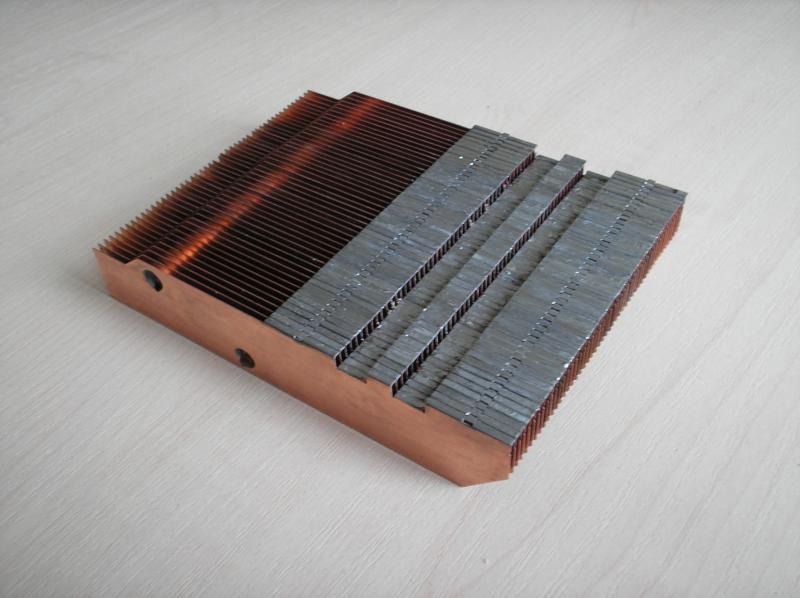

Получился такой вот могучий пакет ребер:

Столько не понадобится.
Теперь нужно надежное крепление, а засверливаться в испарительную камеру у меня желания нет.
Попался вот такой раритет:

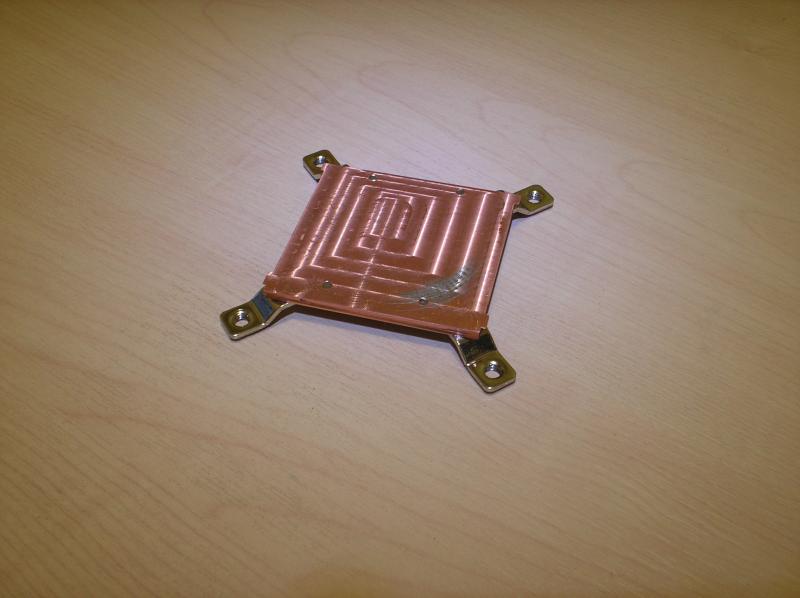

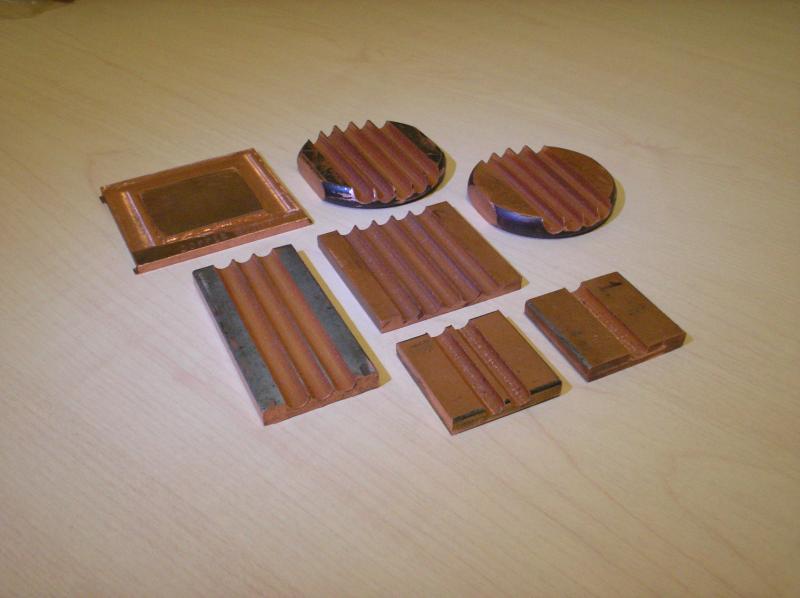

Распаял его и основание отдал одному хорошему человеку на фрезировку вместе с другими медными заготовками. Буквально через каких-то пять недель получил свой заказ:

Основание было выровнено от концентрических колец, а подошва обзавелась широким уступом 1,5мм глубиной:

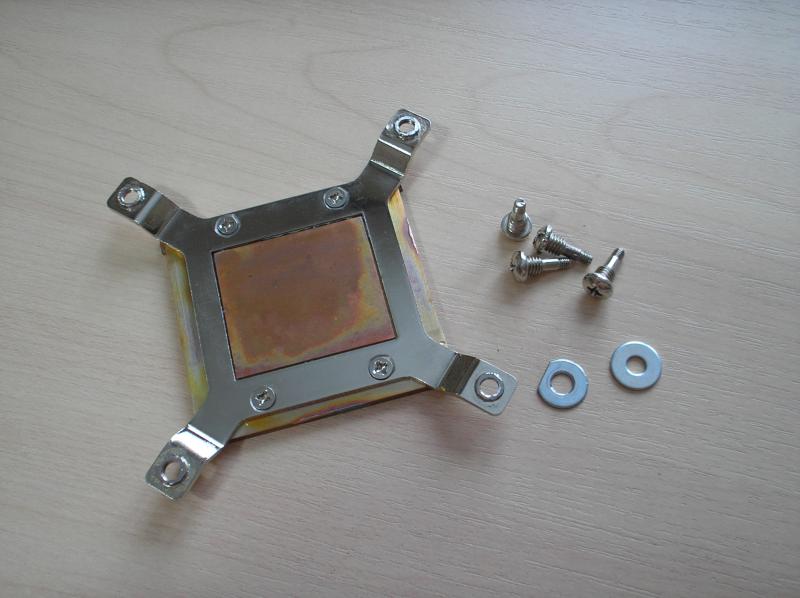

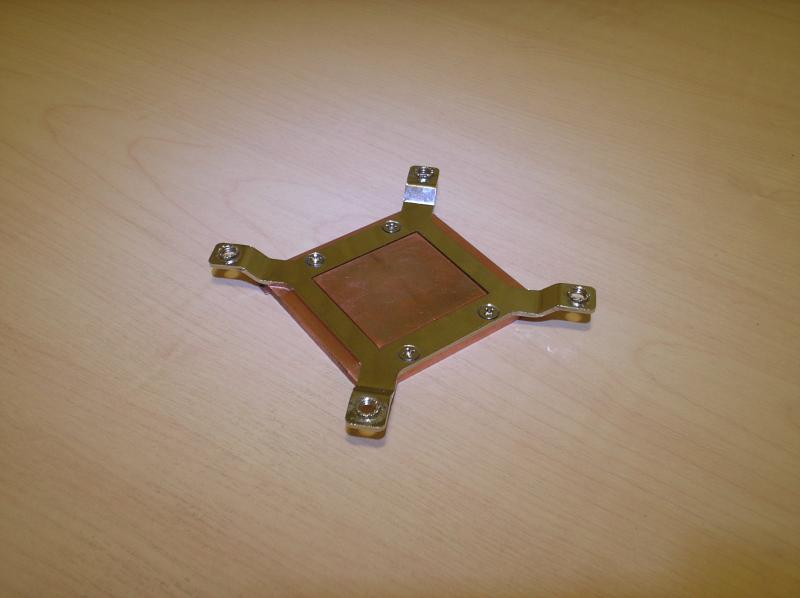

Теперь можно там закрепить монтажную пластину из набора кулера Gemin II



Само собой - выравнивание обеих плоскостей на стекле с притирочной пастой и лужение верхней стороны.

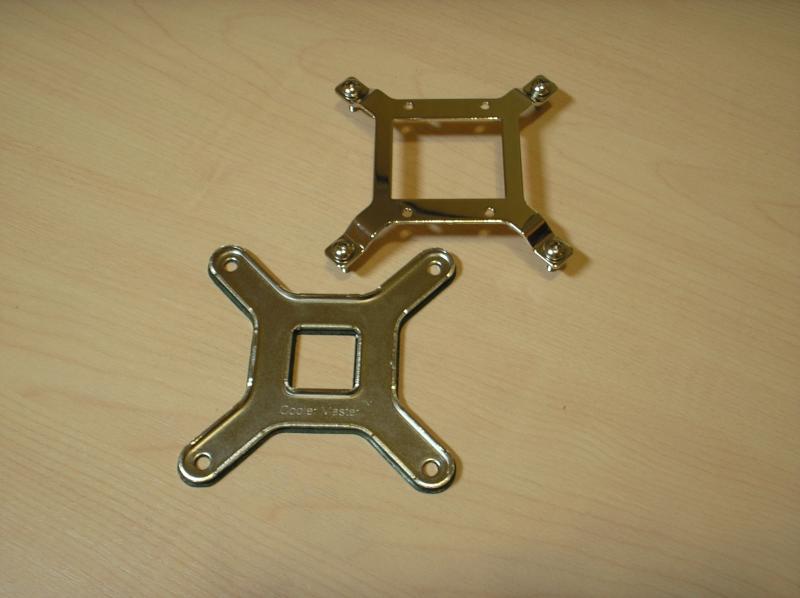

Из-за меньшей высоты основания, чем у Гемин2, родные болты с двойной резьбой уже не подходят, их нужно поднять выше. Для этой цели подойдут шайбы, только усеченные по внешенму контуру и с увеличенным отверстием:

Далее следует спайка набора ребер, трубок и нового основания.

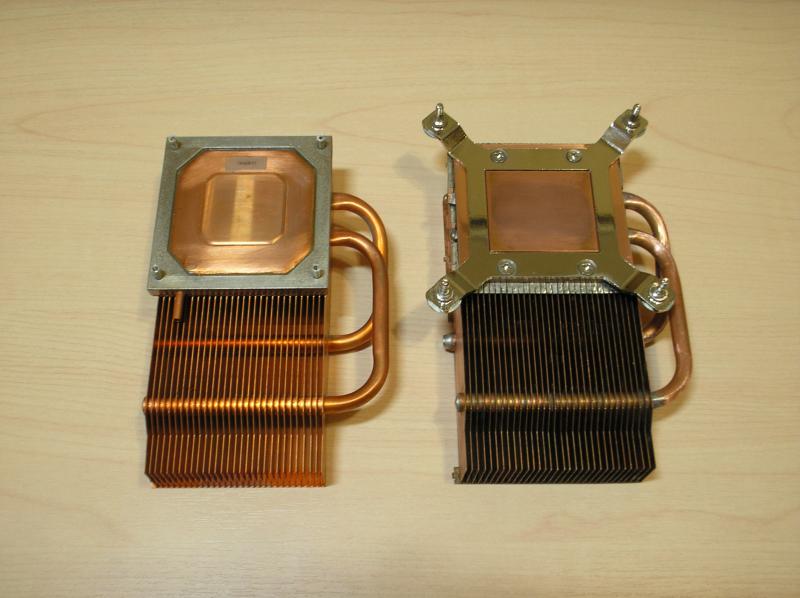

Ну и для срвнения, оригинал от видеокарты (изначально у меня их было три) и полученный мутант:

[Skrytyi_Kachok offline]

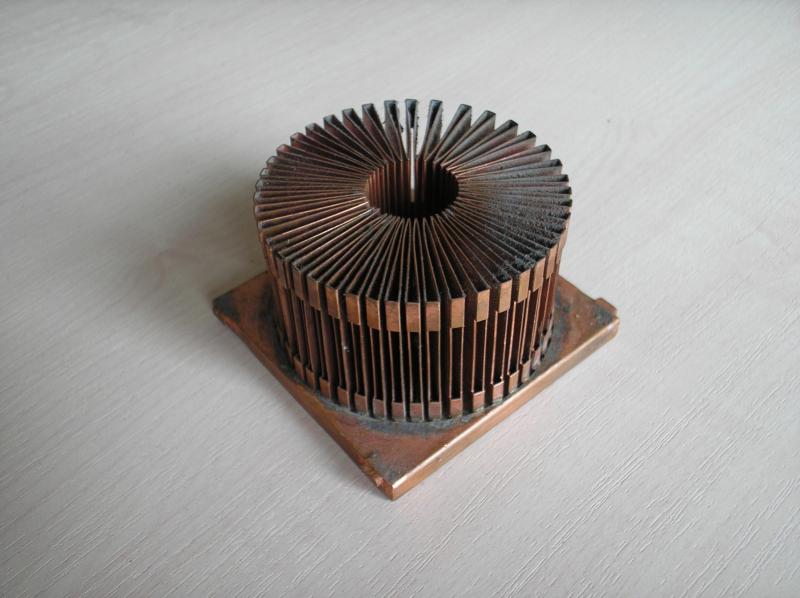

Чтоб не скучно было, поведаю, как почти год назад собирал радиатор для процессора.

Качественно и интересно получилось. Не знаю спрашивали или нет, не страшно что ТТ могут взорваться при пайке? и использовались ли доп средства нагрева при пайке этого бутерброда?

[philosopher offline]

Что ТТ взорвется - не страшно, уже взрывались. ::-D: (фото трупика ТТ уже где-то выкладывал) Если серьезно, то я просто уже знаю до какого состояния можно смело греть, а когда уже "ой-ёй-ёй", то есть на грани взрыва. Использую припой с низким содержанием свинца (или вовсе без него) с температурой плавление порядка 120..150 градусов. Ну а для взрыва ТТ нужно перешагнуть 240 градусов.
Конкретно этот медный радиатор спаивал воедино, прижав пакет ребер к основанию огромной струбциной с кусочками ЛДСП в качестве распределителей давления. Грел пропановой горелкой, "продувая" сам радиатор. Все как следует прогрелось и спаялось.

[Dimagans offline]

Клас слежу оч интересно ,скинь фото рванувшего ТТ
