2-й Проект - PriZm

[@KiM offline]

а какой толщины плекс у тебя?

[NemesiZ offline]

а какой толщины плекс у тебя?

5мм

[NemesiZ offline]

Я всё еще жив вместе с проектом.

Готовим морду к укладке мозаики, т.е. режем необходимые отверстия.
Прежде всего под 120мм вентиль.



Прикупил по случаю насадочку для резки отверстий фирмы Dremel, подошла без проблем к моей Skil. Хороша насадка, как выяснилось... Позволяет людям с опохмельным синдромом трясучести рук, а также тем у кого их меньше четырех, четко, ровно и аккуратно водить прибором (ну что я пишу...) по обрабатываемой поверхности в целью получения отверстий необходимой формы.



На круг ушло минуты 3


Но края нуждались в полировке...


На это около получаса.
Вот так стало выглядеть вместе с подрезанным по основанию вентилем.



Следующее отверстие под кнопку включения, сама кнопка - это бижутерия, серьги (были до момента покупки :) ).



Продолжаем дырявить. Панелька с ЮСБ и остальным.


Если просто приставить панельку, то слишком глубоко сидит...


...поэтому с помощью той же насадки, так как глубину пропила в ней тоже можно регулировать, сделал фрезеровку, чтоб всю её "утопить" в оргстекло



Крепления - это просто:


На клепки и только если с "мясом" отрывать...




Возвращаемся к кнопке включения...
Банально присобачить к микрику - не наш путь.
Поэтому берем кусок оргстекла, стандартный микрик на включение от корпуса, гвоздики, а в моем случае оставшиеся шпильки от заклепок (их у меня... весь пол засыпан ::-D: )


В оргстекло на нужной высоте вклеиваем микрик


Далее сверлим отверстия под шпильки...


...и в самой кнопке тоже, главное не насквозь...


К кнопке клеим шпильки...


Препарируем ручку на предмет оч. полезного девайса в лице пружинки...


Пружинку откусываем на нужное колво частей


А вот теперь можно банально присобачить на клей кнопку к микрику


Так как всё это безобразие еще и подсвечено будет, матуем оргстекло наждачкой. Так. С кнопкой на данный момент всё, потом домучаю.



Ну какой же вентиль без гриля! Гриль простенький в виде литеры S (ник счастливого обладателя корпуса Scorpion). Посидели, померили, нарисовали... молодцы! Теперь работать надо... Упорно... Долго... Нудно... Осторожно, чтоб не коцнуть.


Хоть форма и простая, ушло на вырезку у меня около 1,5 часов...


А вот на выравнивание и полировку краев еще 3! Но зато сам себя похвалил потом :)


Особо любопытные наверняка задались вопросом, а кой мне в гриле эта дырень посередине? Показываю:

Так, а теперь фокусируем внимание не на этом флюо-зеленом безобразии, а на предмет слева. Это, товарищи, тоже бижутерия...

... которую мы располагаем где? - правильно! На оси вентилятора:


Ой! И гриль подошел! Невероятно!


Ну и напоследок вредварительное "на честном слове":

Красоты и функционала ради справа такая же красненькая для регулирования оборотов вентилей, кстати, ни у кого не завалялся одноканальный регулятор?

А вот и основной геморрой этого корпуса начинает проявлятся - мозаика. Пока в пробном варианте на гриле. Черная хреновина в зазорах (мы не криво кладем! Так задумано!) - это термоклей.



В общем хватит с вас! Модить пора, а не фотки вывешивать! ::-D:
To be continued.

[syslik offline]

ну что тут можно сказать... :super:

[NemesiZ offline]

Просто в глазах рядит от количества комментариев... :lol:


Нашел одноканальный Залмановский регулятор


Ну конечно же разобрал


Цель издевательств: вынести "крутилку" на переднюю панель без лишнего багажа в лице схемки...
В общем "крутилку" отпаял...


Раздраконил шлейф от флопа...


Спаял...


Пришлось вспомнить геометрию... Для определения центра круга через пересечения медиан вписанного треугольника... :D


Ну вот и готово...


Пока паяльник не остыл, спаял эту последовательную абстракцию из светодиодов для кнопки включения...


Вот так в темноте, только в реале более алый цвет (лень с фильтрами было возиться)


Вот и обклееный мозаикой гриль:



Теперь заливаем все швы термоклеем


Потом канцелярским ножом, разогретым над феном, срезаем излишки, проходим по поверхности самим феном, чтоб чуть поплавить клей и получившееся видим на фото:


Вот и сохнущая "морда"... Чтоб с ней сделать пока?


А приклеем ка пока вентилятор...


В целом пошла "мясная" часть работы. Скоро очередной upload, не проходите мимо.

ВСем спокойной ночи.

[-=MaD_MaN=- offline]

Красиво получается gud ! Буду следить

[BaRs offline]

хорошо получается, интересно будет готовым увидеть :super:

[NemesiZ offline]

Нет, всё таки проект жив, не надейтесь. :)

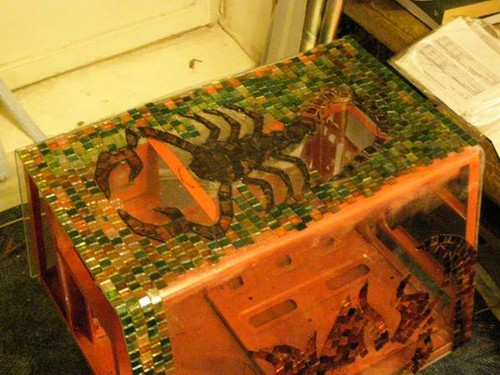

После просмотра скорпионов в интернете, долго выбирали и ... в результате нарисовали сами:


Резать пришлось много... :lamer:

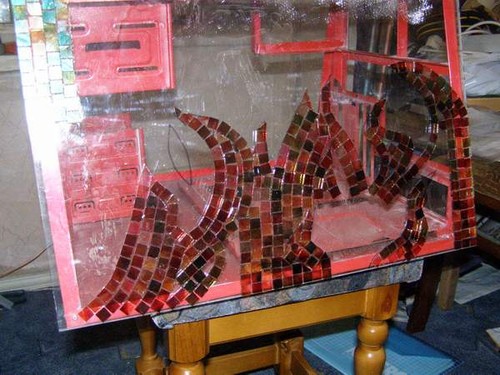

В перерыве залил готовый сегмент термоклеем:


Сразу попробовали уложить фон для оценки контраста...

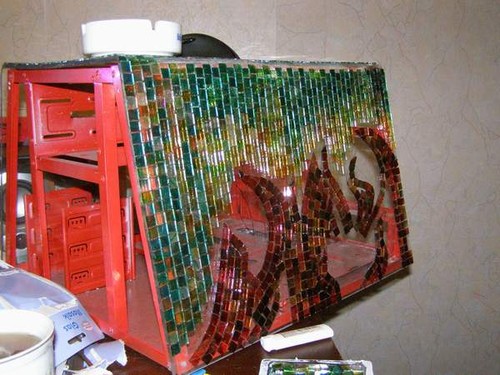

... и увлеклись чуть-чуть... Продолжаю клеить...




P.S. Каждый элемент - это квадратик 10*10мм, площадь укладки только крышки с боковинами 450*300+450*25+450*300... сами посчитайте сколько их надо положить... Пора менять религиозные убеждения в пользу буддизма, т.к. я уже начинаю ненавидить эти мерзкие стекляшки...

[BaRs offline]

::-D:
мне стиль не нравится, но всё равно мне нравится этот мод :beer:

[com offline]

NemesiZ, Зачётная кнопка, такую же хочу :super:

[NemesiZ offline]

Что-то совсем тухло с сообщениями на форуме...
В общем работа не стоит... просто надоели стекляшки... ей богу...







Болею и творю...

[TriZ offline]

Твоей настойчивости можно только позавидовать :D

З.Ы. я думаю - следующего мода с выклейкой всего корпуса бисером можно не
ждать confused ::-D:

[com offline]

NemesiZ, Прекрасно тебя понимаю,такая же ситуёвина, только мои помельче =)
Весьма не дурно получаеца gud

[BaRs offline]

хм кросиво, продолжай :beer:

[@KiM offline]

уф-уф-уф сколько их :beer:
