разное ворклоговское

[Sonic-Chainik]

Змей, Я свой метчик на G1/4" брал в магазине при институте режущих иструментов.
Может, у вас в Питере есть что-то подобное?

[Змей]

да я все ближайшие магазины обошел плюс - интернет-магазины глянул. или нету или даже не знают таких. "посмотрите в наборах" - самый частый ответ. хрен с ним что набор около 2к рублей - все-равно все метрические.

[Sonic-Chainik]

Змей, Могу попробовать купить и переслать.

[Dmitry123 offline]

Змей, в магазинах репежа есть такой - http://www.shuruping.ru/equipment/14631 Подойдёт? :dontknow:

[Змей]

[quote="Dmitry123"]Змей, в магазинах репежа есть такой - http://www.shuruping.ru/equipment/14631 Подойдёт? :dontknow:

[Dmitry123 offline]

2. Доставка по Санкт-Петербургу

2.1 курьером Ру-курьер
Доставка осуществляется в течении двух-трёх рабочих дней. Стоимость доставки от 350 рублей. Оплата за заказ и доставку наличными курьеру. Стоимость доставки по Ленинградской области согласуется с менеджером.

2.2 пункты самовывоза Ру-курьер Санкт-Петербург

•улица Восстания д.10а, в 3 минутах ходьбы от метро Площадь Восстания.
Как пройти:
От метро по улице Восстания надо пройти порядка 300 метров,до дома 10-а (Ориентир: магазин “Чип и Дип”). В следующем после магазина доме –арка с воротами под вывеской «Авиакассы». Справа от ворот – находится звонок домофона, или набрать на номеронабирателе ниже *0268#, дверь на воротах открывается наружу.
•Лаврский проезд д.5.
Бесплатно. Это пункты самовывоза интернет заказов курьерской службы Ру-курьер. Здесь можно самостоятельно забрать товар предварительно заказанный с самовывозом Ру-курьер Санкт- Петербург. Оплата заказа наличнными в кассе пункта самовывоза.

http://www.shuruping.ru/delivery confused

[Змей]

Собственно, из-за чего весь сыр-бор:

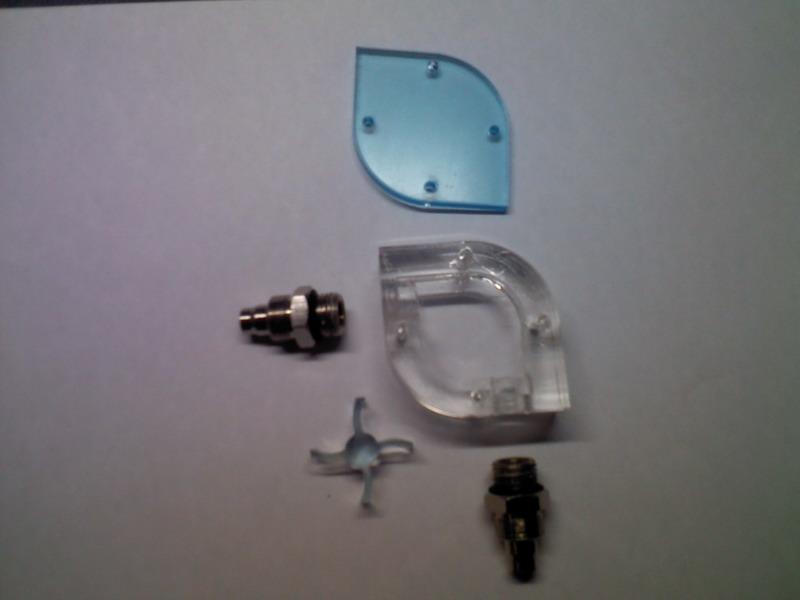

Датчик потока: (телефон макро фото не тянет)

Представляет собой круглый паз с пазами и штуцерами, повернутыми на 90 градусов (в моем случае). В пазе - крыльчатка, с таким расчетом, чтобы была зона закручивания и движения потока с профилем 10х10мм. Корпус представляет собой две формы 10мм акрила: нижняя - основание с опорой крыльчатки и верхнее - собственно форма с каналом и пазом. Отверстия под штуцеры сверлятся с расчетом прохождения через обе формы, склееные на дихлорэтан. Крышка крепится болтами через прокладку из герметика.
Минусы и проблемы:
а) перед склейкой нужно проверить детали!!! ибо оставшийся от резки острый край дал тот самый торчащий микрон, мешающий состыковать детали для склейки. отчего качество склейки.... отвратительно.
б) Чем толще акрил тем хуже рез. Угол отклонения от вертикали просто ахтунг - две детали одного профиля не сходятся. А значит мелкие отверстия лучше сверлить "по факту".
в) резьба М12 - это не G1/4. Попытка загнать горячий штуцер и им сделать резьбу - ущербна, в виду невозможности хорошо прогреть сам штуцер (а газовой плиты нету)

[Змей]

IKEA-корпус официально - RIP.
Причиной этому, послужила уже месяца три лежащая халявная плата с QUAD процессором и памятью. Железо конечно староватое, но для меня - бесценно, ибо средств на нормальный апгрейд железа просто не хватает. Запланировал попытку капитального ремонта, разобрал... и понял что весь мой проект - швах. Ни времени ни возможностей. Да и настроение было - крушить/ломать в стадии "ломать" . Так что в очередной раз сорвавшись, нашел на AVITO корпус и купил его.


Серверный двойной корпус-куб с сдвоенным 300W блоком питания за 1700 рублей с доставкой. Как показал последующий анализ и разбор - очень мало юзанный, хоть и не в полной комплектации (корзину на 7 из 14 винчестеров не нашел.)

За передними распашными дверками прячутся панели доступа к фильтрам вентиляторов с одним слотом 3,5 устройства и возможно установленным 5,25 слотам (в количестве 7 штук). По центру - сборка из индикаторных светодидов (14 штук активности HDD и питания).

Задняя же панель еще проще:



Чтобы снять боковины, нужно выкрутить на морде глубоко заныканный винт, отщелкнуть морду и после этого - вперед снять боковые панели. После чего понятно, что ни одной заклепки в корпусе нет. Все на болтах и болтиках, разбираемо. Соотсветсвенно - корпус не из жести, а из вполне такой серьезного железа. Расстановка отверстий - под любое возможное железо.





Блок питания не просто тяжелый. Он очень тяжелый. 4-5кг 1,5-2мм стальной коробки, в котором частично видны корпуса блоков питания. Основные кабеля в основном собраны в жгуты пластиковой пружиной. Этикетка гласит что это - 2х150W блок питания.

Корпус в процессе демонтажа всего, что можно снять (95%). Кстати, доскональный осмотр показал , что корпус мало юзанный. Фактически чистые вентиляторы и слабо терные колеса. Все крепления вообще собраны в общий пакет.



А теперь минусы:
-Увы но без гемороя поставить 2х120мм радиаторы не представляется возможным. Вернее , я их конечно к 02:30 ночи прикрутил, но в общем - это решение временное. Причина - 2см расстояние между предусмотренными спереди установочными местами под вентиляторы в левой части. Правая вообще лишена какого-либо крепления.
-Центральная несущая пластина под материнкую плату крепится несколькими болтами за заднюю стенку, и боковым ребром за левые несущие ребра. Следовательно удалив эту стенку - лишаем материнку силового ребра. А с этим ребром - какая-либо установка фитингов очень сильно осложнена.
-Окно под блок питания унифицировано под серверный 2хслотовый блок питания. От чего обычный просто проваливается в это окно.
-В правой части корпуса фактически кроме блока питания - ничего нет. Но и закрепить там все элементы СВО - не так просто.

В общем буду раз конструктивным предложениям.

[Sonic-Chainik]

Змей, Хоть бы показал куда и как установил радик.

А вообще есть куча ворков с водой в таких корпусах.
Не уже ли не смотрел их?

[Змей]

Sonic-Chainik, веришь, вчера в 2:30 на кухне, посреди чуть ли не взорванного корпуса было совсем не до этого.
По факту- в каждой половине корпуса - свой радиатор. Один - закреплен за имеющиеся отверстия для одного вентилятора. Второй радиатор (правый) - закреплен болтами за перфорированные заглушки 5,25 слотов. Вся СВО собрана на одной стороне - правой, где и БП. В левой - собственно все жезезо. Минус такой схемы - длинные шланги между половинами корпуса.

Пока навскидку три решения:
1-По максимуму вырезать лишнее в передней панели и сделать заглушку. В которой уже сделать 2х120мм для каждого из радиаторов. Положение элементов остается тем же. Минус - как это изменится на общей крепости корпуса - под вопросом.
2- Перенести радиаторы под крышу, а перед - оставить для входа воздуха самотоком. Помпы и баки - остаются в правой части.
3 - Перенести все элементы СВО в правую часть, оставив в левой только водоблоки. Грубо стянуть все радиаторы через шроуды т вентиляторы в один моноблок вместе с помпами и бачками. В идеале можно даже обеспечить выход воздуха из этого моноблока через блок питания.

[Sonic-Chainik]

Змей, Пока могу сказать только, что при достаточной площади радиаторов, проходящий воздух не будет нагревать компоненты компа. А значит, можно их ставить спереди на вдув.

Сколько хардов-то будет?

[ongmail offline]

Классный корпус)) мне бы такой достать на проект))

[LiboV offline]

Великоват, не?
Я ща как раз скетчаплю новый проект, основные условия которого - минимальный размер, наличие воды и мегамощьное железо! Пытаюсь все уместить в корпус от старого 484 размером 329х370х170мм!!!
И тут такое... confused

[Змей]

Хард будет один. Ну, может два. В принципе, можно конечно и свою пачку ноутовских засунуть вместе с NAS'ом. Место позволяет.

Корпус... да, крупноват. Зато в него влезли не только все комплектующие, плюс двух контурная СВО, так еще и место есть для нетесного шурования.

Вести с полей. Собрал, кое как протянул шланги... и понял что с блоком питания - одна большая проблема. Как его не ставь, а базовой длины кабелей даже в натяг не хватит. Он у меня старый, исключительно под верхнюю установку, так что 35см жестких кабелей это ну никак. Ок, черт с тобой, но очень ведь хочется поиграть и чужие Оспреи на дейз побить. Взгромоздил сверху, протянул и натянул, подклчючил. Старая винда даже не заметила нового процессора, мать, звуковушку. Молча поставила дрова, разве что с видео закопризничала, но -поставила. Но... предателем оказалась МЫШЬ!!! Нет, говорит ее у тебя, и ставить не буду, и в USB не суй. Грешил на порты. Потом на дрова. И уже к 50% установки винды заново, решил таки проверить мышь. Капризничает и на ноуте жены, максимум позволила реакцию на потыкать правую почку....

[Змей]

просто небольшая заметка, типа "информация".
А именно касательно угловых адаптеров. Их разное великое множество, но вот я прикупил два разных вида.
первый: обычный поворотный EK-PSC Adapter 90° G1/4 Nickel



второй : низкопрофильный Koolance Fitting Single, Swiveling Elbow (Low Profile)


Собственно цена на них отличается довольно значительно. Однако есть нюансы:
-первый довольно высокий с почти 5мм хвостом резьбы. Люфт поворотной части появляется чуть ли не сразу через пару-тройку закручиваний, но протечек при этом нету. так что зафиксировать в нужном направлении довольно сложно, однако фитинги сами проворачиваются , выпрямляя шланг. Что впрочем является небольшим плюсом.
-Второй... это ад. 3мм хвоста, паз под резьбу - около 5мм, так что не все компрессионые штуцеры влезут. Более того, если штуцер упрется в среднюю вкручивающуются часть - зафиксировать не выйдет!!! Штуцер на УРА перемалывает резиновые прокладки. Причем - пережевывает их сразу в мясо. Единственный плюс - в адаптер можно вкрутить шланг с штуцером и после - закрепить на нужном месте. Адаптер такой корявый, что его можно поставить только один раз. Любая попытка довернуть или переустановить - минус прокладка, плюс протечка. В общем, две попытки поставить это чудо вылились в часовой перебор половины системы с сливом и борьбой с протечками.
