Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

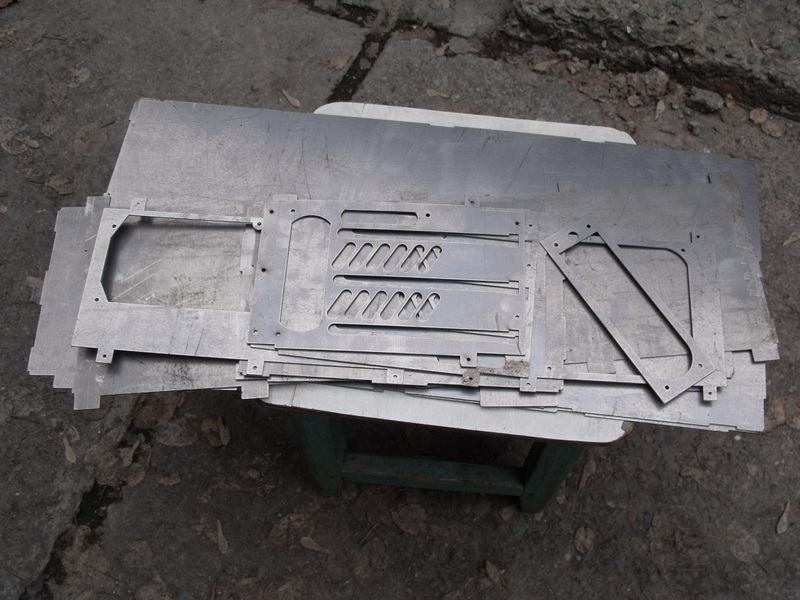

Итак, заказанные мною детали были успешно раскроены на лазерном оборудовании. Кажется что этот процесс занял продолжительное время, однако все оказалось куда быстрее, в понедельнечное утро этой недели я уже забрал весь раскрой на руки. Вот он:

inside box_detali s rezki _02.03.2015_(01).JPG (160.14 КБ) Просмотров: 11622

В связи с такой быстротой изготовления нужных деталей, мне казалось что в конце недели я уже буду иметь на руках готовый модуль. Думал буду собирать по вечерам после работы. Из шести послерабочих вечеров высвободил только два. Поэтому дел осталось много.
В общем я начал с установки верхней детали со следующего фото. Это перегородка разделяющая воздушные потоки внутри ящика.

inside box_detali s rezki _02.03.2015_(02).JPG (127.19 КБ) Просмотров: 11622

Перегородку мы будем ставить в очень давно изготовленный каркас, который выглядит пока что вот так:

internet_Al karkas_02.03.2015.jpg (133.45 КБ) Просмотров: 11622

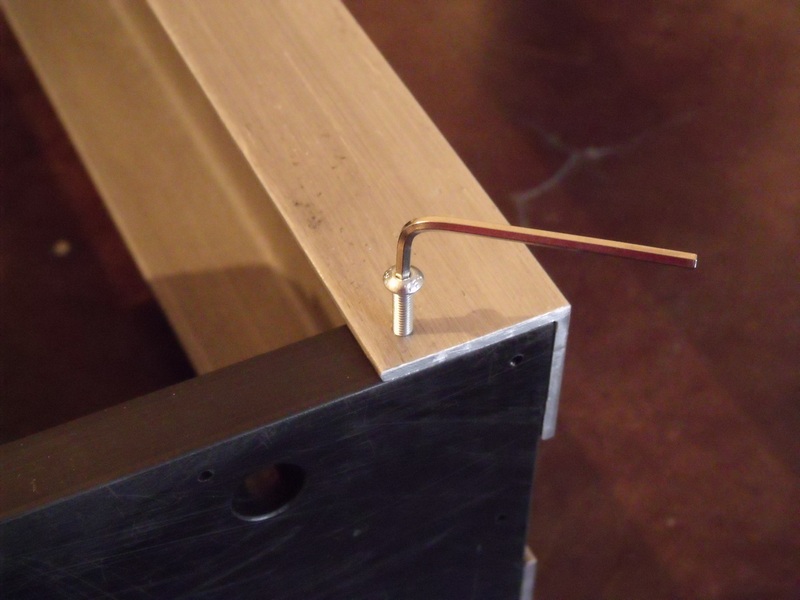

Каркас собран из алюминиевого уголка, а стенки из черного POM-пластика, все это соединено воедино с помощью болтов М4 с резьбовой частью 20мм.

[Skrytyi_Kachok offline]

Сегодня практически завершил подгонку деталей между собой. Успешно интегрировал внутреннюю перегородку, на которую установил блок питания. Еще думал что радиатор также установлю без проблем, но оказалось что забыл выпилить под него пазы в алюминивом уголке. Буду доделывать.

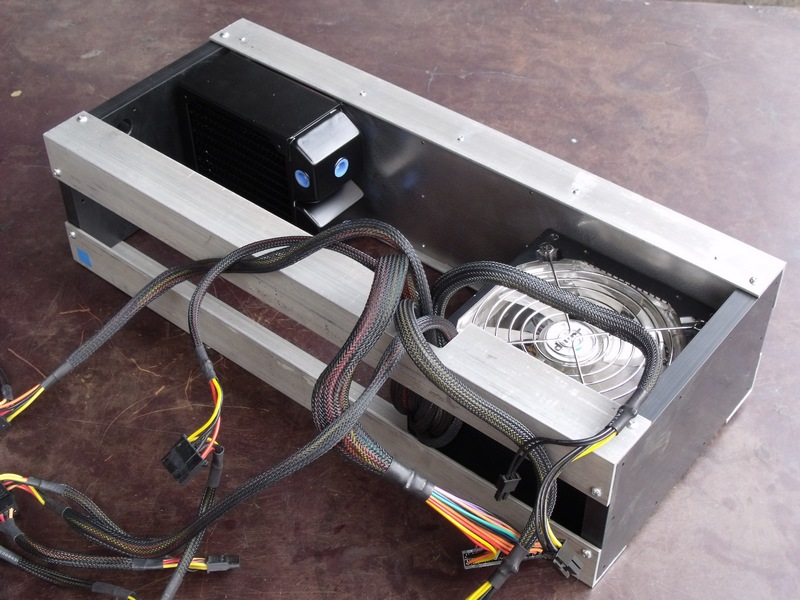

Module with PSU & Radiator.JPG (155.02 КБ) Просмотров: 11594

[iPODfun offline]

интересные фото, ждемс продолжения

[Sonic-Chainik]

На сколько удобен будет доступ для обслуживания компонентов?

[Skrytyi_Kachok offline]

На сколько удобен будет доступ для обслуживания компонентов?

Водянка сама по себе гемморой еще тот. Надо учитывать эту особенность ).
А сборка компонентов не представляется таким уж сложным делом. Все продумано КЭП ))).

[Sonic-Chainik]

Нормально собранная водянка требует ТОЛЬКО уборки пыли с радиаторов.

Мой вопрос был общим.

[Skrytyi_Kachok offline]

Нормально собранная водянка требует ТОЛЬКО уборки пыли с радиаторов.

Мой вопрос был общим.

Так мой ответ тоже общий (:
Я еще ни разу не обслуживал свою водянку после сборки, а работает она у меня уже достаточное количество времени. Даже воды не подливаю, хочу сделать акцент именно на ВОДЕ (у меня залит дистилят без всяческих химических добавок). Теоретически в воде должна была завестись всяческая живность в виде зеленых отложений (водорослей, хз как там). У меня охлаждающая жидкость чистейшая. При переезде комплектухи в новый кейс я обязательно все разберу и проверю водоблоки на предмет различных отложений.
Водянка работает с июля 2013 года по сей день без единого вмешательства. Получается в районе года и семь месяцев. Думаю это приличный срок доказательства того, что хорошо собранная система требует минимального контроля ее работоспобности.

Кстати, дернул вашу цитатку:

Теперь "бегаю в поисках" свободного времени и "решительности", так как корпус придётся разбирать чуть менее, чем полностью.

Соглашусь, что наши системы за 2 часа не разберешь и не соберешь обратно.

[Skrytyi_Kachok offline]

Немного фоток сборки

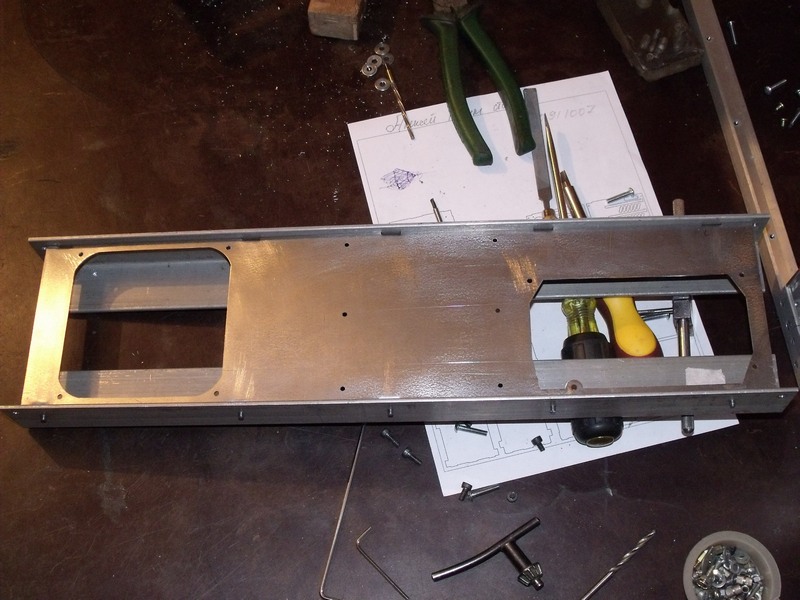

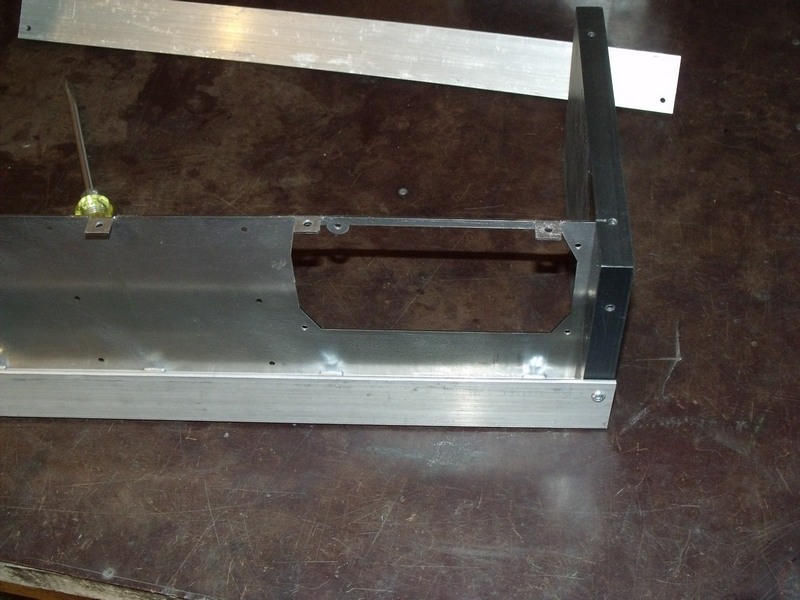

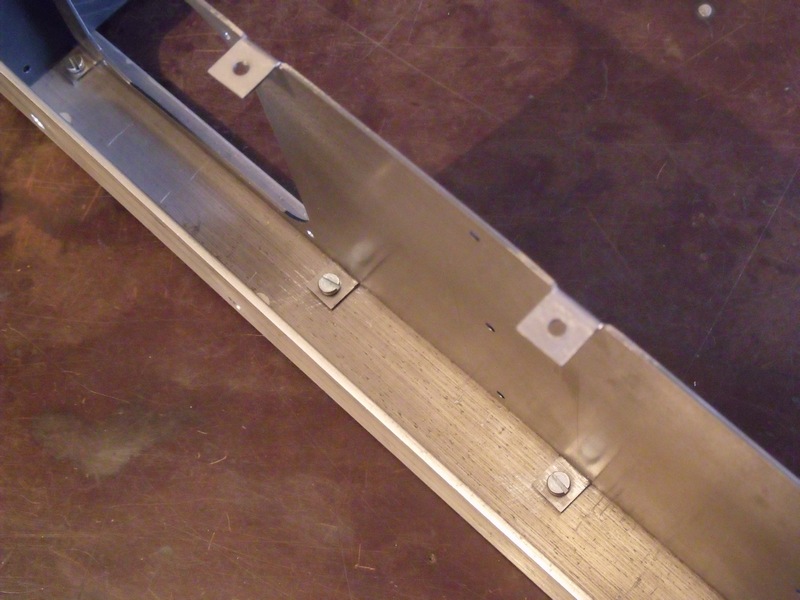

Ustanovka PSU & Radiator_08.03.2015_(03).JPG (123.13 КБ) Просмотров: 11523

Ustanovka PSU & Radiator_08.03.2015_(09).JPG (118.98 КБ) Просмотров: 11523

Ustanovka PSU & Radiator_08.03.2015_(11).JPG (114.55 КБ) Просмотров: 11523

[Skrytyi_Kachok offline]

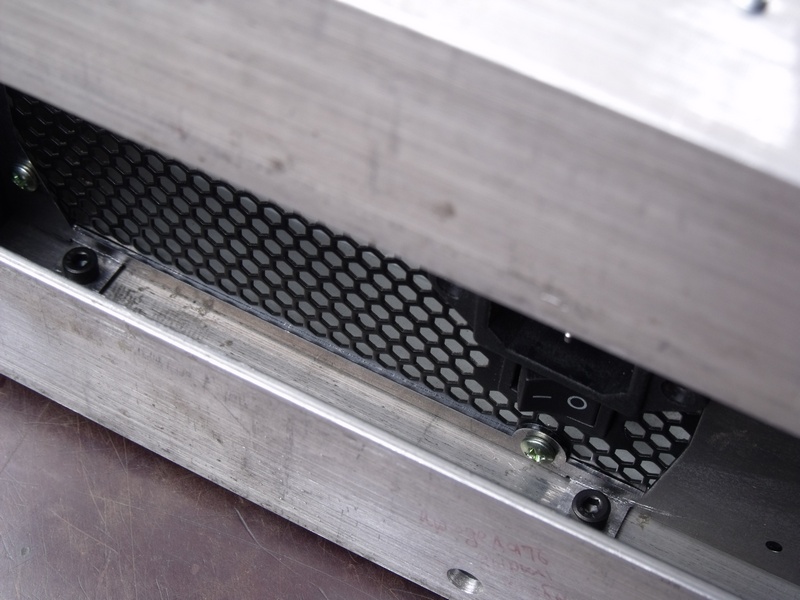

Ustanovka PSU & Radiator_08.03.2015_(15).JPG (120.26 КБ) Просмотров: 11522

Ustanovka PSU & Radiator_08.03.2015_(19).JPG (110.71 КБ) Просмотров: 11522

Ustanovka PSU & Radiator_08.03.2015_(21).JPG (99.71 КБ) Просмотров: 11522

[Skrytyi_Kachok offline]

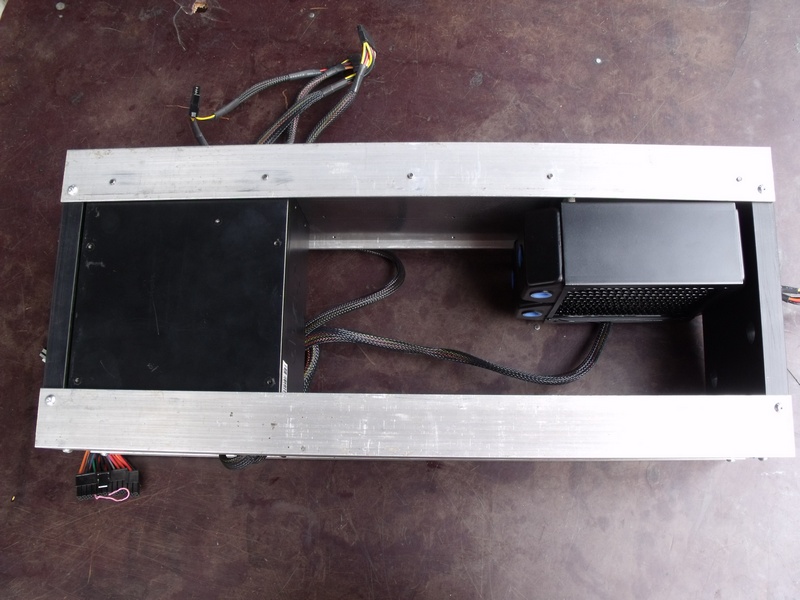

Ustanovka PSU & Radiator_08.03.2015_(22).JPG (157.95 КБ) Просмотров: 11521

Ustanovka PSU & Radiator_08.03.2015_(23).JPG (140.76 КБ) Просмотров: 11521

Ustanovka PSU & Radiator_08.03.2015_(27).JPG (137.13 КБ) Просмотров: 11521

[Skrytyi_Kachok offline]

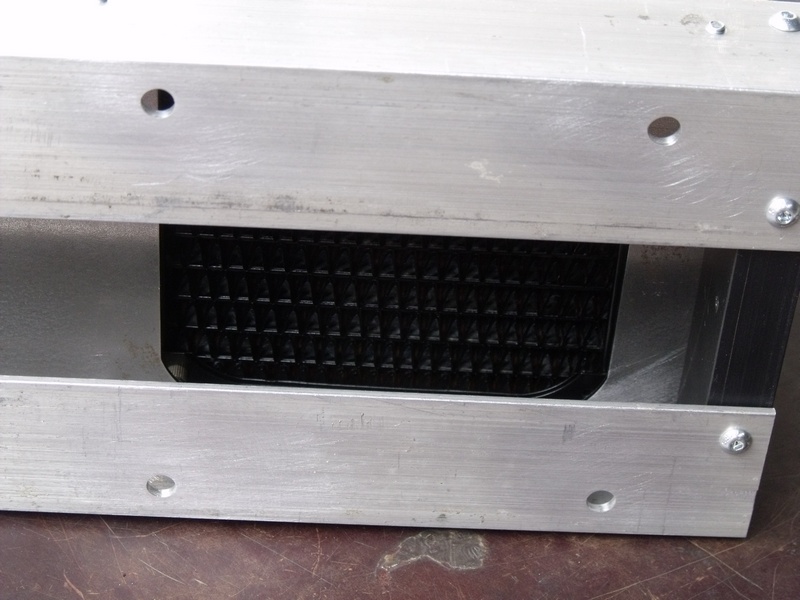

Здесь видно как радиатор не прилегает к перегородке из-за уголка. Вот его и спилим сегодня.

Ustanovka PSU & Radiator_08.03.2015_(29).JPG (114.63 КБ) Просмотров: 11520

Ustanovka PSU & Radiator_08.03.2015_(33).JPG (155.44 КБ) Просмотров: 11520

Ustanovka PSU & Radiator_08.03.2015_(35).JPG (146.91 КБ) Просмотров: 11520

У меня все. Новые фотографии будут ближе к концу недели.

[Квайкер offline]

Господи, да что с картинками, почему я должен их прокручивать :wtf:

[-ALS- offline]

не надо прокручивать.
просто щелкаете на нужную - она открывается в полный размер

[Skrytyi_Kachok offline]

Господи, да что с картинками, почему я должен их прокручивать :wtf:

Весьма сомнительное нововведение. Закликиваешься в усмерть когда много картинок.
Старый метод отображения был куда удобнее в визуальном плане.

Кстати скоро представлю на суд публике изЮмительную корзину под HDD ;)
Собираю ее по вечерам после работы. Фотографии скорее всего будут завтра, 90% уверенности в этом ).
