Project "LiboV mod"

[LiboV offline]

Спасибо!
Но я пока только пытаюсь, могу или нет будет видно после завершения проекта! :wink:

[Denamen offline]

X-silent - очень даже разбирается, для их разборки надо аккуратно взяться за крыльчатку, и придерживая раму умеренно потянуть вверх, как бы на разъединение, при достаточном усилии шток крыльчатки соскочит со стопорного кольца. Проверено на личном опыте, у меня таких вентилей 6 шт. и все приходится переодически разбирать для чистки и смазки!

[LiboV offline]

...шток крыльчатки соскочит со стопорного кольца.

Ни капельки не сомневаюсь в правоте Ваших слов (только скорее кольцо соскочит со штока)!
Ток вот как обратно надеть стопорное кольцо, которое останется в запаеной камере и доступ к которому будет невозможен???

[Denamen offline]

LiboV, все просто, обратно вставляете и прижимаете до счелчка. Стопорное кольцо не в самом конце, поэтому есть ход для штока и он спокойно защелкивается, я свои вентили раза 4 уже разбирал, до сих пор трудятся и все ок!

[LiboV offline]

Denamen, т.е. Вы хотите сказать, что стопорное кольцо, в отличае от разборных вентиляторов, в этих как-то закреплено? Как это возможно? confused

[Denamen offline]

Да оно закреплено, вы я смотрю человек не особо доверчивый, вот я специально что бы вам продемонстрировать, сейчас разобрал и сфотал как оно выглядит:

После разборки:





После сборки и как вы видите крутится и ничего не вываливается даже когда вверх-тормашками:

[LiboV offline]

О! Ну ОК, Спасибо! Если те, что я уже покрасил по какой-то причине не подойдут, буду разбирать и красить сайленты.

З.Ы. Ну теперь меня просто РАСПИРАЕТ рассверлить запаяную заглушку и посмотреть, как стопорное кольцо там держится ::-D:
Может стопорное кольцо на самом деле там просто слетает и валяется в камере, а после сборки вентиллятор держится за счет магнитов?! :dontknow:

[Denamen offline]

LiboV, кольцо там держится между рамкой корпуса и наковаленкой катушки, у катушки тоже есть пластиковый кожух, назовем его "папа" он меньше диаметром чем отверстие в рамке "мама" вот когда "папа" вставляется в "маму" получается некий зазор, и в этом зазоре как раз и стоит кольцо. Если плату с катушкой оторвать (они приклены клеем к рамке), то это будет очень даже наглядно видно, и ничего не прийдется сверлить.

P.S.: В общем курочить silent я не стал, но у меня был один нерабочий вентиль от Gigabyte, принцип там схожий:

Катушка с наковаленкой (пластиковый кожух)



Кожух изнутри (внутренняя камера)



Стопорное кольцо в камере



Пластиковый корпус с "папой"



Теперь соединяем все вместе, и приклеиваем на клей плату к корпусу, вот так и собран silent x

[LiboV offline]

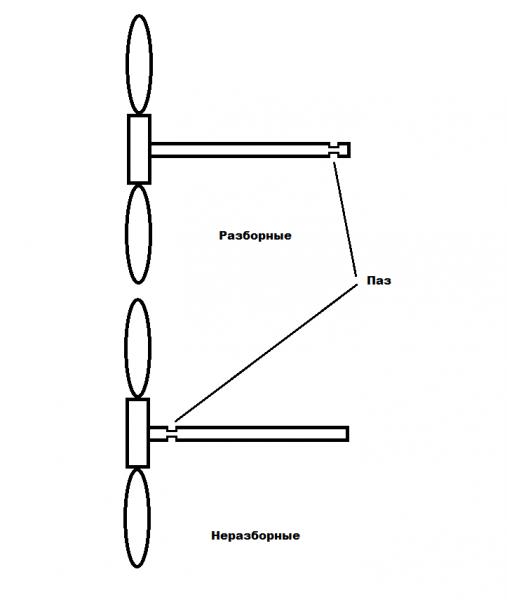

Все! Я понял! У неразборных паз под стопорное кольцо находится у основания штока, а у разборных на конце штока. В этом разница, и этим объясняется, как и чем зажато само стопорное кольцо! Теперь все встало на свои места!

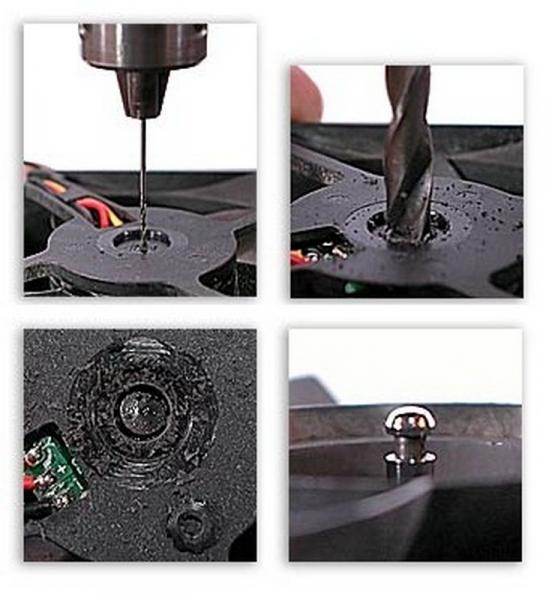

До этого на вопрос "Как разобрать неразборный вентилятор" Яндекс картинки выдавали только это:



Причем на последней картинке видно, что паз находится как раз на конце штока. Это меня и ввело в заблуждение.

Спасибо! :wink:

[Denamen offline]

LiboV У Silenta паз и будет вконце, там схожый с тем вентилем что я разобрал принцип, но немножко другой, поменяйте местами в воображении к комментариям к фото "маму" с "папой" и получите что у сайлентов паз на штоке внизу, а остальное все тоже саме.

[ai_ offline]

жжоте gud

[Fordovskiy offline]

Блиин... А я сверлил, где вы были раньше ? )

[LiboV offline]

Доделал разветвитель.

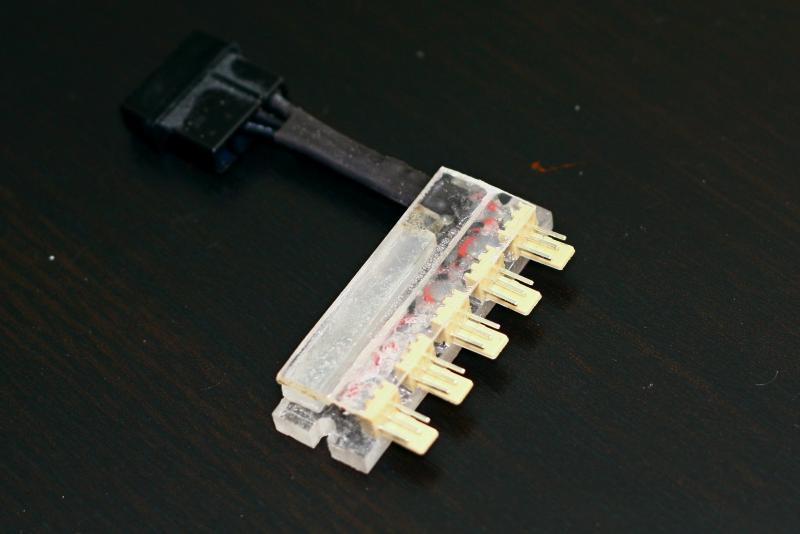

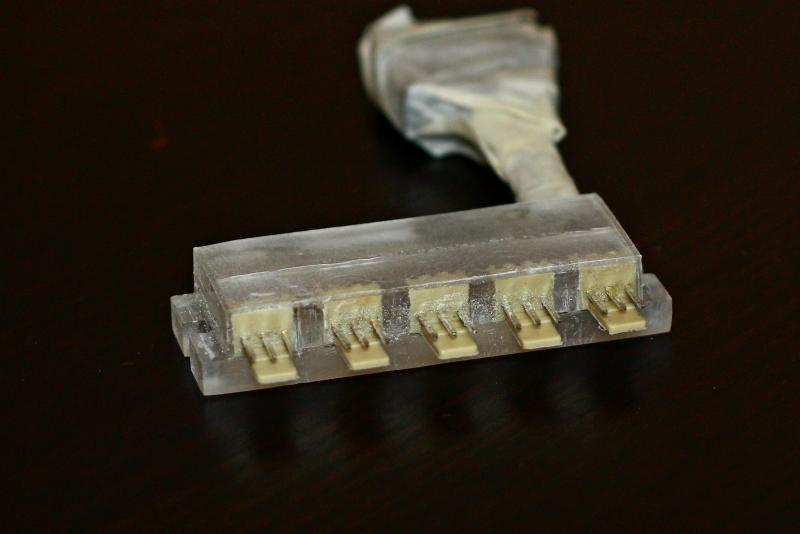

Сначала отпилил лишнее и обклеил кусками оргстекла:

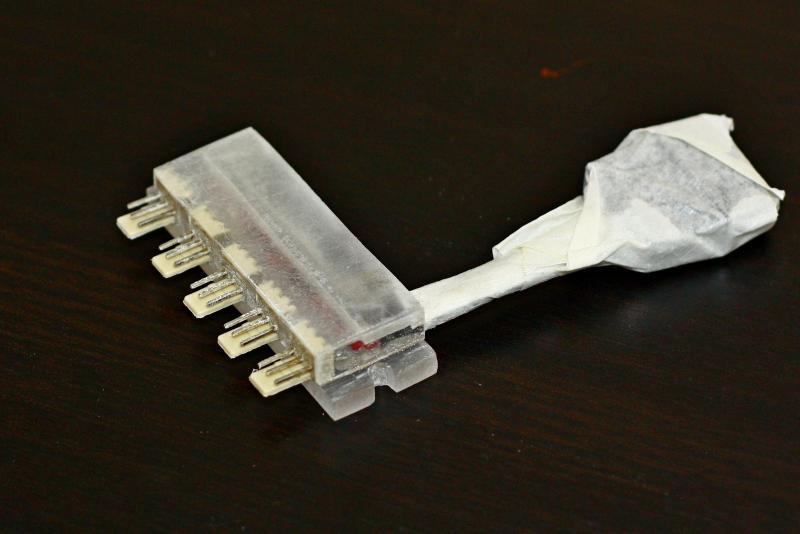

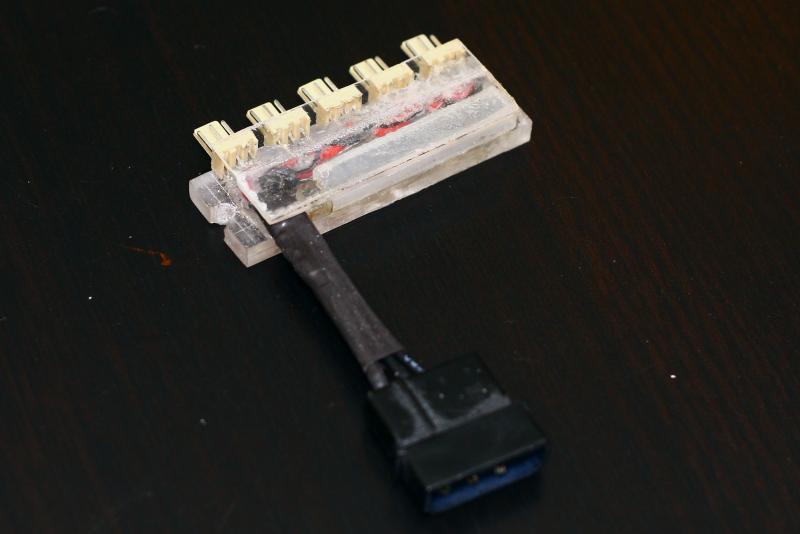

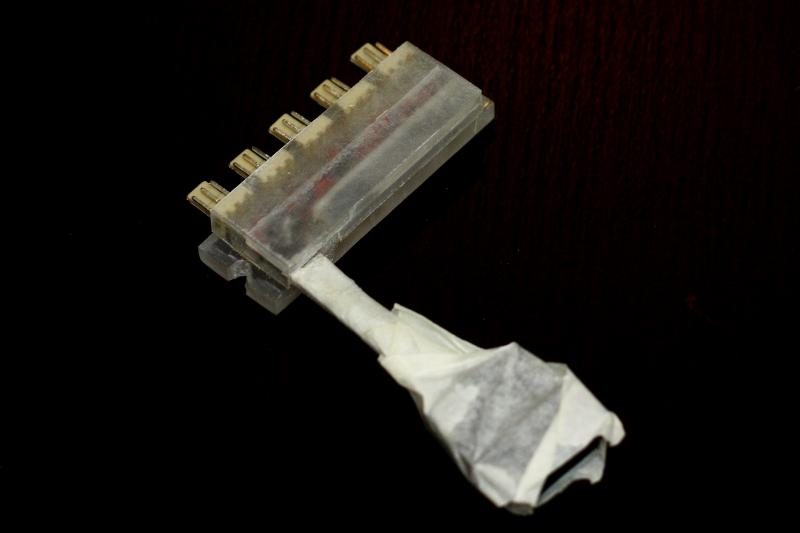

Доклеил, зашкурил и подготовил к покраске:

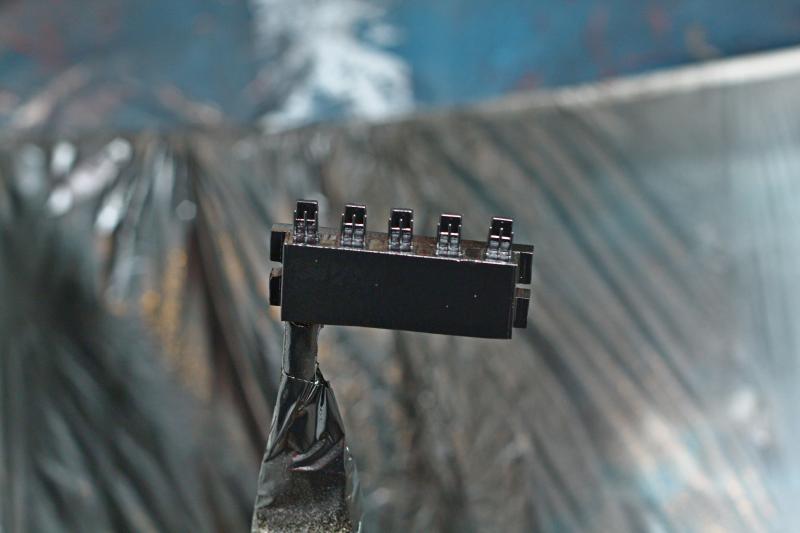

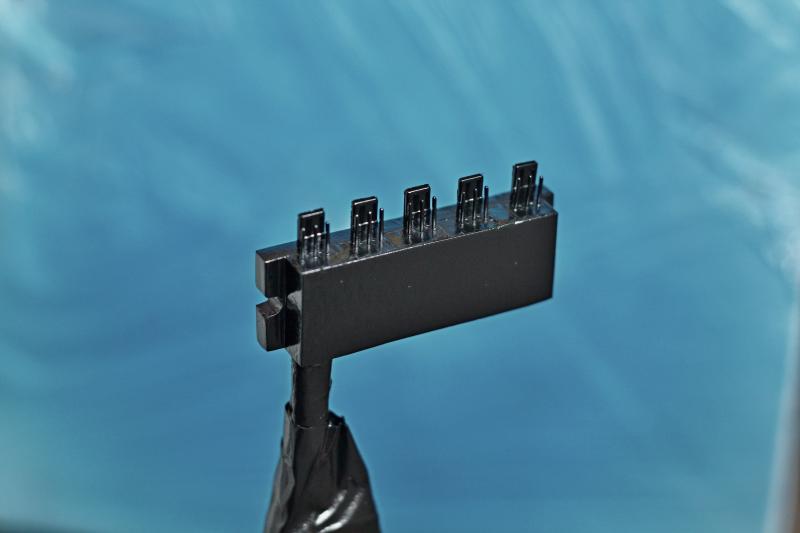

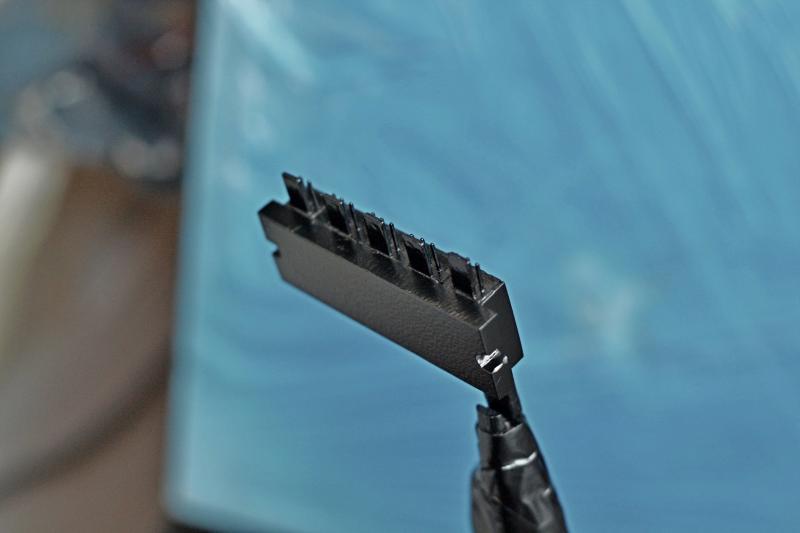

Покрасил:

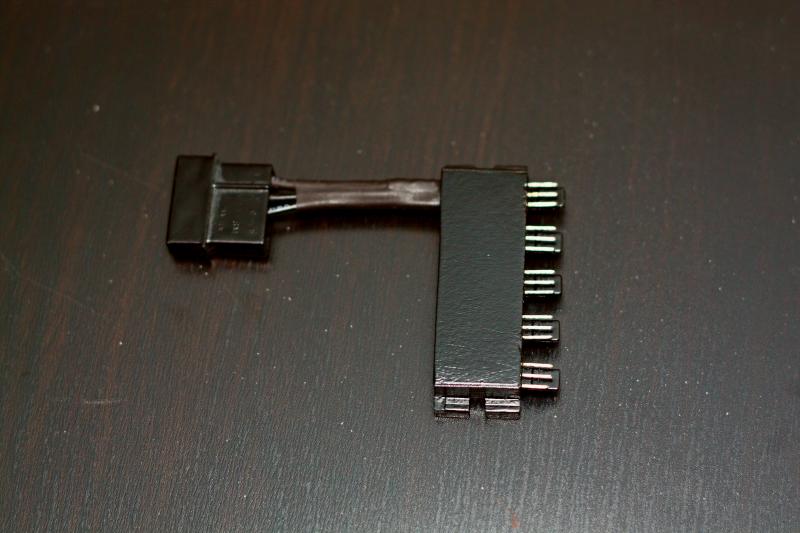

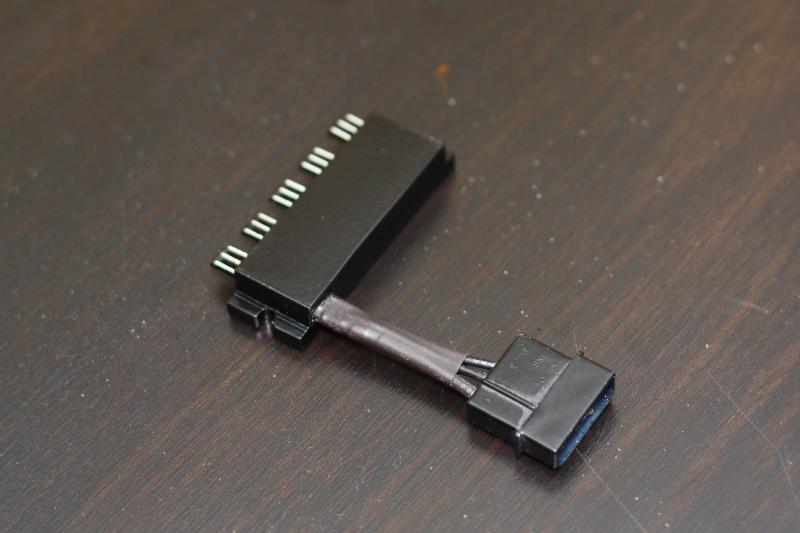

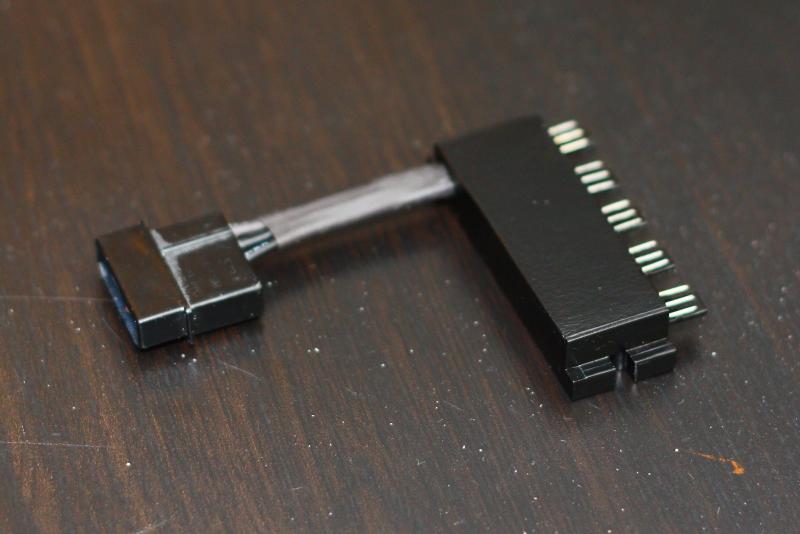

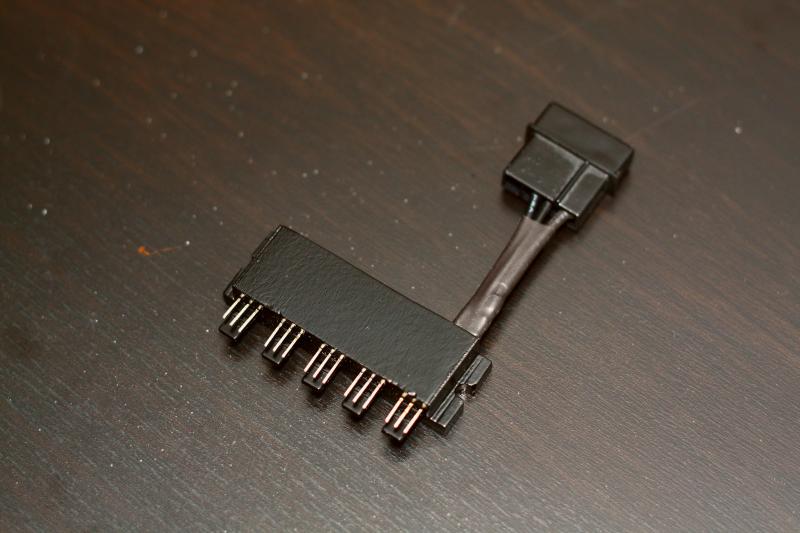

Результат:









to be continued...

[ai_ offline]

есть подозрение что после нескольких циклов туда сюда, краска слезет с коннекторов,и останется на вентиляторных

[LiboV offline]

ai_, надеюсь, что циклов не будет... Собрал и забыл!
