Александр Слободян,
Здравствуйте Александр,Я так и не разобрался где на плате стоят газоразрядники,и ещё реле у вас на одну группу контактов или на две.
заранее спасибо.

[sova2008 offline]

Здравствуйте Александр,Я так и не разобрался где на плате стоят газоразрядники,и ещё реле у вас на одну группу контактов или на две.
заранее спасибо.

[Александр Слободян offline]

На схеме видно же что реле на две группы...

Газоразрядники снизу платы напаяны

[sova2008 offline]

спасибо ,на сечет реле ,на схеме видно что двух контактная группа у реле, а на монтажной плате видно что реле коммутирует только одну дорожку ,а другая дорожка на катушках общая ,вот и задумался какие покупать confused .
Александр вы не могли бы скинуть если есть фото обратной стороной печатной платы ,и исходник пиктограмм если есть

[Александр Слободян offline]

Фото обратной стороны нету... Счас фильтр разбирать не буду - вся аппаратура аудио/видео на нем сидит. Сразу скажу что там все лаком цапоном бесцветным залито... Исходник пиктограм только такой остался:



или давай мыло вышлю полноразмерный jpg

[sova2008 offline]

да спасибо если не трудно,мыло sanders1980@mail.ru

[sova2008 offline]

Александр ещё раз здравствуйте ,
вы не могли бы подсказать,
резисторы R1,2,3,7-18 19-24 находятся с обратной стороны платы?

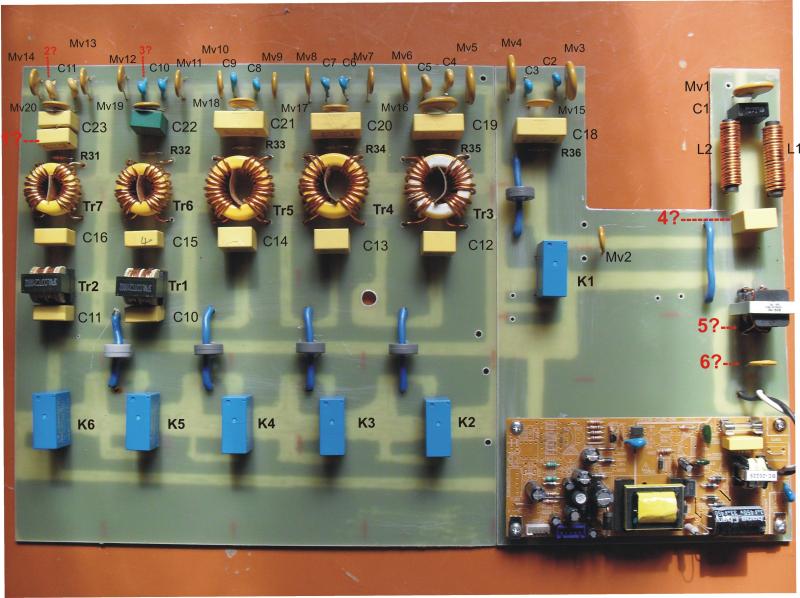

и правильно ли я разобрался с расположением деталей со схемы относительно печатной платы?

и если не затруднит не подскажите номера на схеме тех деталей которые я обозначил вопросом ,я их не нашел на схеме confused

[Александр Слободян offline]

Нумерация элементов немного не так:

По элементам которые ты обозначил цыфрами:
1 - это кондер включенный параллельно С25 - ну не хватило у меня кондеров с нужной емкостью, запаралелил два с меньшей... Общая емкость как у С24

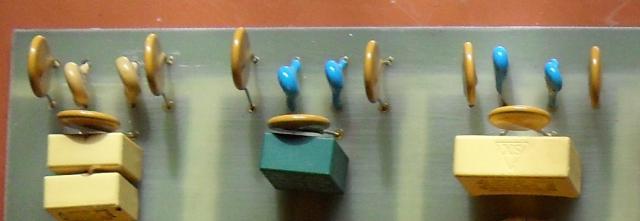

2 и 3 - это конденсаторы Y2-серии которые 0,047МкФ они включаются к заземляющей шине от фазного вывода и нулевого вывода... Я уже в топике писал ,что при монтаже на ходу изменил немного схему и расположение некоторых элементов. Поэтому повторюсь картинками:Это на плате:

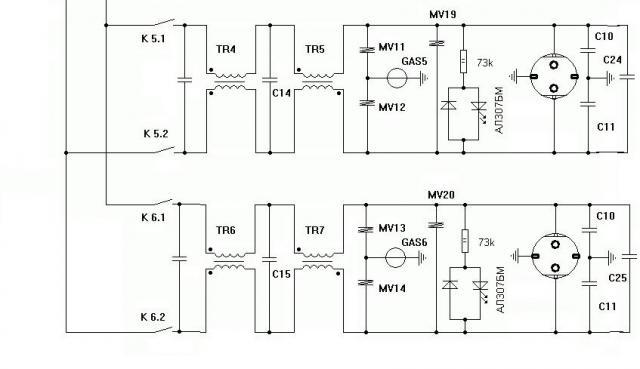

а это на схеме:


4 - Х2-кондер 0,47МкФ установлен дополнительно - можно не ставить
5 и 6 это Симметрирующий дроссель и Варистор на цепи блока питания электронной части... На фото первого варианта видно ,что на установленном БП - никудышные цепи фильтрации ,вот и добавил для него.. Если БП будет нормальный - надобность в данных элементах отпадает...

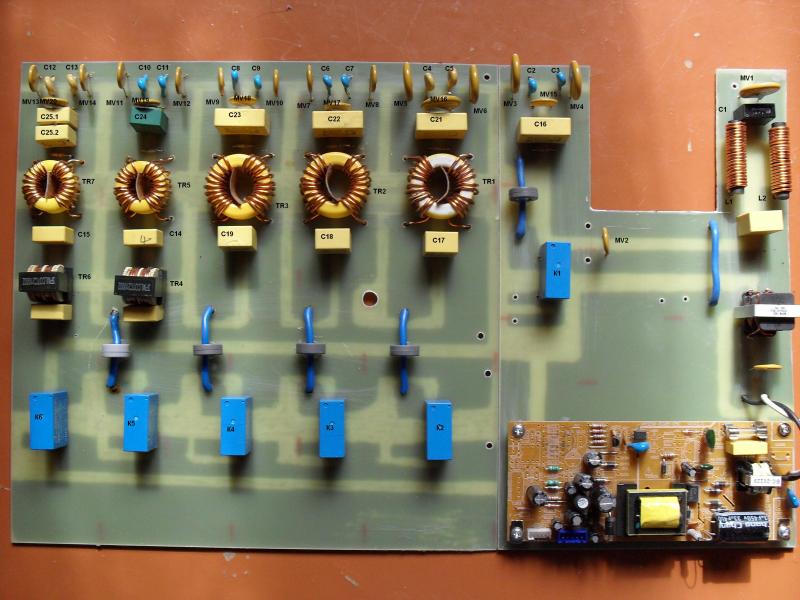

А это правильная нумерация:

[Александр Слободян offline]

На плате отсутствует С20 имеющийся на схеме... но есть три дополнительных конденсатора.. Один который ты обозначил номером 4 после L1 и L2 стоит пусть он будет С20

и перед TR4 и TR6 пусть будут С26 и С27

[Фроман offline]

Так как мне пока еще запрещен посыл ЛС, спрошу тут (надеюсь, тема еще жива).

Александр Слободян, какова максимальная мощность данного фильтра? Я не смог найти упоминание этого в самой теме.

[Александр Слободян offline]

Дык в самом начале ж было написано: что один один выход силовой (5й выход) - номинально 2КВт, далее в теме два по номинально 350Вт (1 и 2 выходы) , два по номинально 500Вт (3 и 4) ...

5КВт - максимум суммарно по всем выходам, при этом дроселя греются в разумных пределах.....

[Фроман offline]

Александр Слободян,
Я сам уже осознал, спасибо :)
