Custom-case из алюминия "Dark Defender"

[Skrytyi_Kachok offline]

wwar, или другой вариант, сделать медный герметичный бокс, а в стенки запустить воду. Профит.
В качестве эксперимента хотелось бы попробовать, да вот в нете никакой базы по такой технике глушения звуков нет.

Кстати про звукоизоляцию HDD и распределению потоков была статья на оверах.

[wwar offline]

Skrytyi_Kachok, встречал "технику":
Делался саркофаг и внутрь помещался хард и все свободное пространство заполнялось термопастой. Как он от нее защищался и как дополнительно отводилось тепло, не помню, но по идее должно еще более мощно глушить, нежели вода....

[Sonic-Chainik]

wwar, Все несколько проще.
http://people.overclockers.ru/SonicChainik/13746

[Skrytyi_Kachok offline]

wwar, Clear66 такое проделывал, читал его опыты. Он заливал термопасту в пакеты и накрывал как Sonic-Chainik гелем. Но это все не то.

Sonic-Chainik, у вас же сейчас SSD и ноутбучные харды? гель то ведь не актуально.

PS
Воду в стенки кейса пускать не буду. Попробую собрать герметичный бокс, буду первопроходцем. Мысли уже оформляю на бумаге.

Ну что? больше никто не собирается высказаться?

[Sonic-Chainik]

Skrytyi_Kachok, При чём тут ssd и 2,5"?
Я показал как делал в своё время по "проверенной технологии". Что называется - без потери гарантии.

Икстати да, ноутбучным тоже досталось -



Если смотреть в сторону "вода на хард", то стоит взять готовое решение, это проще и дешевле ИМХО
Типа такого - http://www.performance-pcs.com/catalog/ ... s_id=33144

[Skrytyi_Kachok offline]

Sonic-Chainik, Спасибо за наводки, сразу возникло куча новый идей :beer:

При чём тут ssd и 2,5"?

Так просто спросил, понимаю что не относится к теме моего изначального вопроса.

[Sonic-Chainik]

Skrytyi_Kachok, Во!
http://www.overclockers.ru/lab/55210_3/ ... utsya.html

[Skrytyi_Kachok offline]

Как вовремя, аккурат под мою задумку :super:
Ответ на главный вопрос получен. Шумка помогает, делать стоит.
Можно приступать к реализации.

[Maximilan offline]

А почему СВО охлаждение на HDD устанавливают по бокам, а шумку внизу? Низ харда греется сильнее же, по сути его и надо охлаждать, а по бокам шурупы на резиновых уплотнителях... Разве что низ не плотно прилегать будет и понадобится какой-нибудь термоинтерфейс...

[Skrytyi_Kachok offline]

Maximilan, Когда-то давно этот вопрос пытался выяснить многоуважаемый мною тов. Clear66 на просторах оверклокерс. Выводы вполне себе ожидаемы: электроника харда особо не нуждается в серьезном охлаждении (совсем забрасывать ее тоже не стоит), а вот банки как раз-то наоборот. Clear66 сначала охладил только электронику, затем только банки харда, не забывая снимать температурные показатели с внутреннего датчика HDD, и с внешнего (не помню в каком месте он его навесил). Почитайте на его персональных страницах.

Я в свое время пришел к тому же выводу.

[Dmitry123 offline]

Maximilan, низ и боковушки харда это один литой корпус, просто сделать теплосъём с боковых поверхностей проще технологически. Для съёма снизу потребуется толстенная термопрокладка, что менее эффективно, чем термопаста или тонкая термопрокладка при отводе тепла с боков. Сам водоблок для отвода тепла снизу, так же технологически изготовить сложнее.

Кстати, готовые решения для отвода тепла снизу так же есть в продаже. К примеру, у Koolance на такой ватер можно повесить пару хардов с двух сторон водоблока.

P.S. Отвод тепла с контроллера харда идет на его литой корпус, так что с его охлаждением, при отводе тепла с боков, также проблем не возникает. :wink:

[Maximilan offline]

Skrytyi_Kachok, Dmitry123, спасибо за полезную информацию, буду знать.

[Skrytyi_Kachok offline]

[Skrytyi_Kachok offline]

Ну что ж товарищи энтузиасты, мой предыдущий пост, однозначно показал что мой прожект все еще не потерял своей актуальности, количество просмотров выросло прилично, однако почему никто не решил поинтересоваться что это за такой неоднозначный пост, и тд и т.п? ::-D:
Не знаю была ли здесь интрига... или не получилась :wink: ? Ну да ладно, не суть.

Прожект жив, прожект развивается, только не лезет во временные рамки :frown:
В общем поехали!
Освежим память, т.е откуда растут ноги: Продолжение 2: Top edges (Грани верхние)

Теперь следую логике:

Продолжение 3: Top edges (Грани верхние)

Итак, здесь мы остановились в последний раз, поэтому работаем с чем есть.

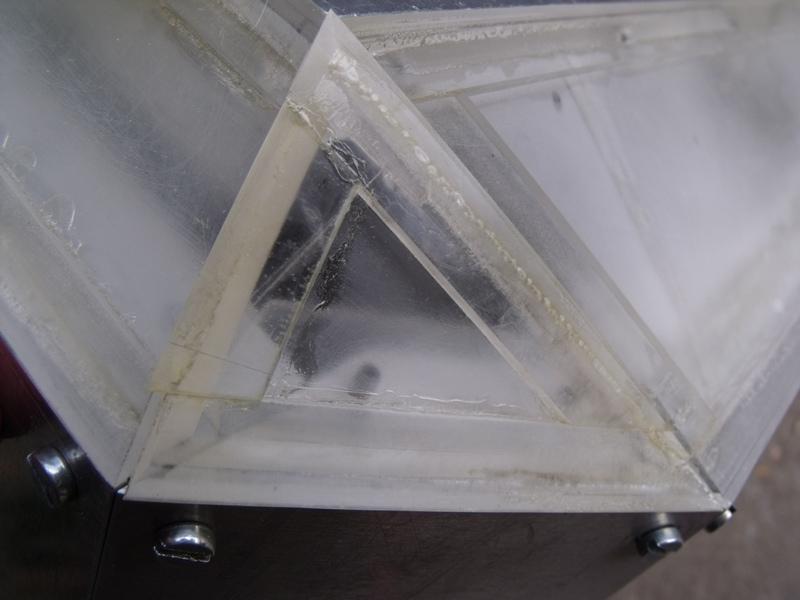

Во-первых выступающие ушки из оргстекла необходимо спилить и зашлифовать заподлицо.



_____

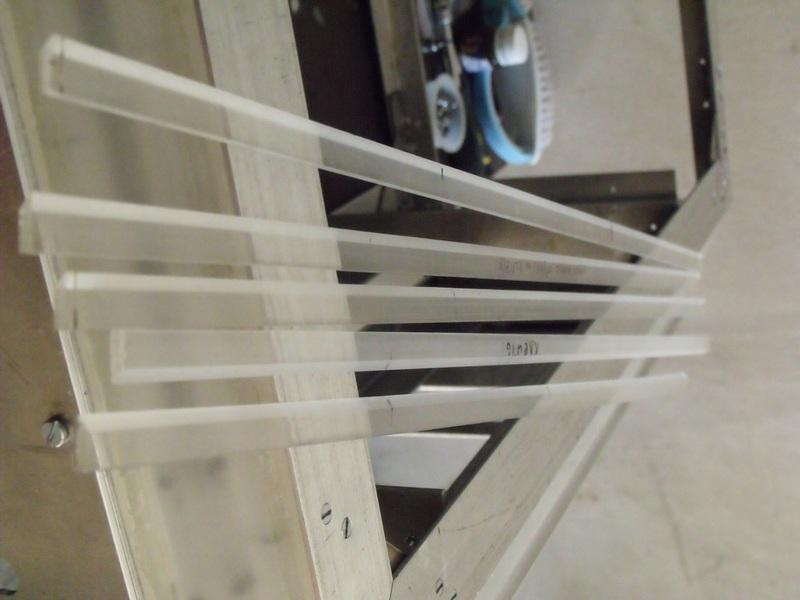

Второе, подготовил вот такие длинные полосы с фаской 45 град. с одной стороны. Всего 4 шт., одна запорота.





_____

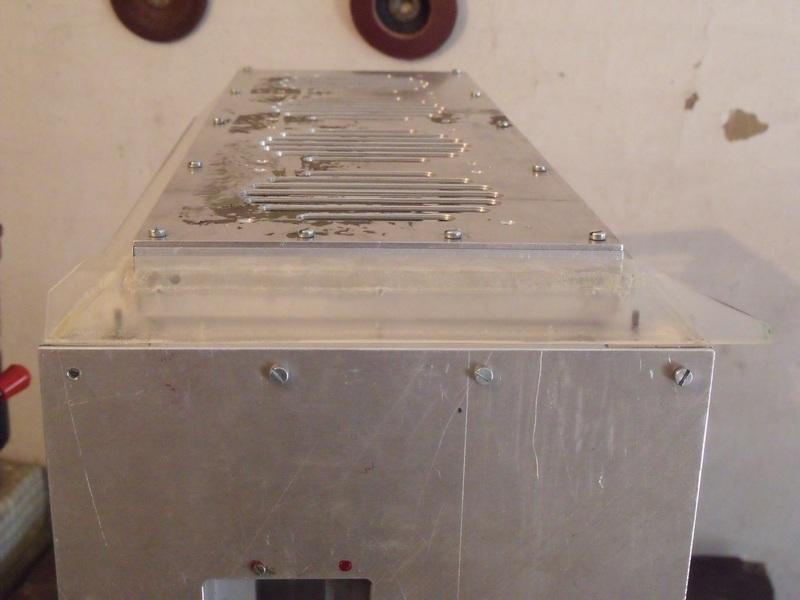

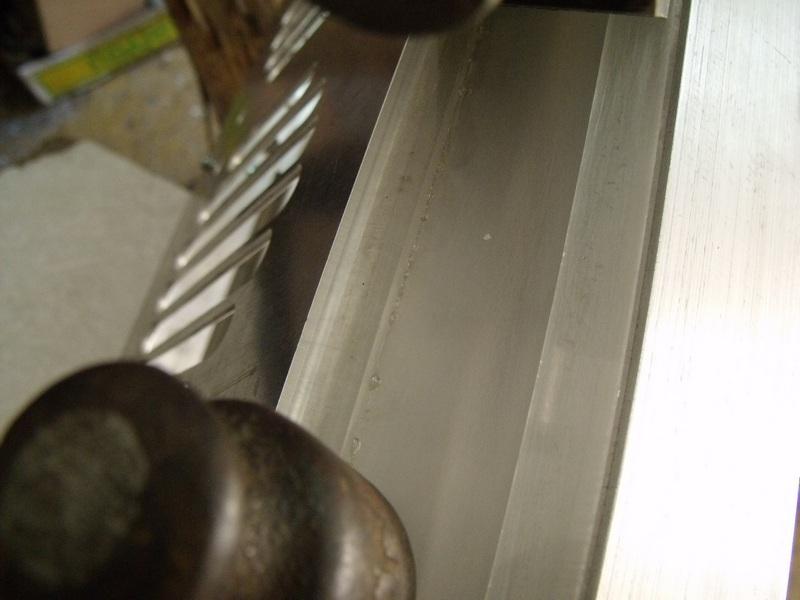

Приклеиваю полосы на ДХЭ и закрепляю результат разными гирьками от 100гр до 5кг.

Близко:


Ближе:


Еще ближе:


_____

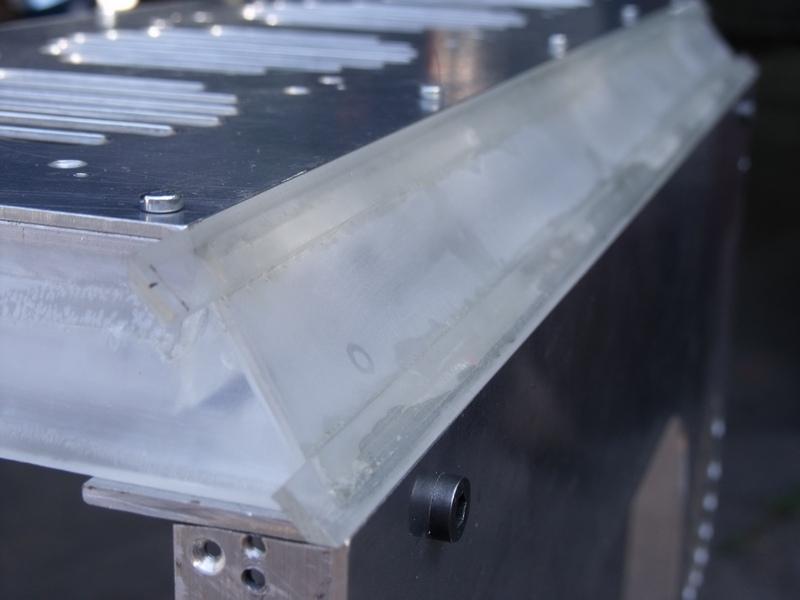

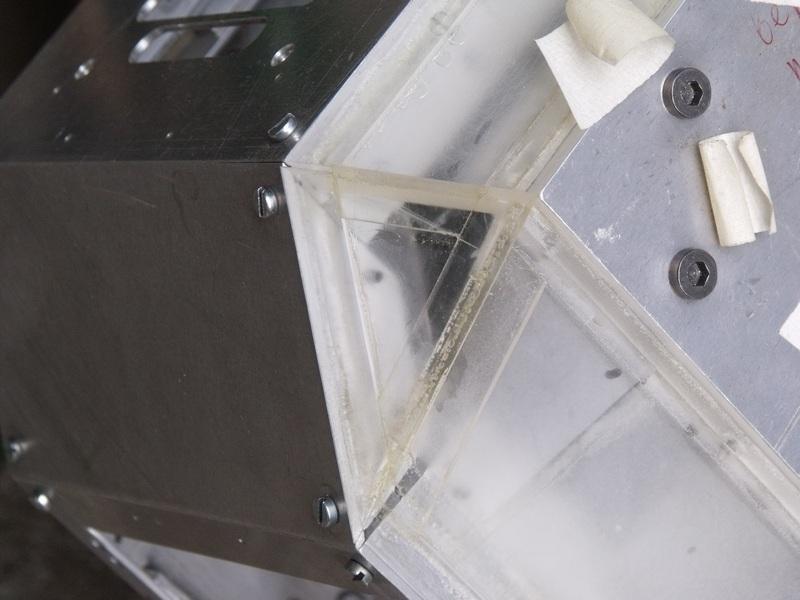

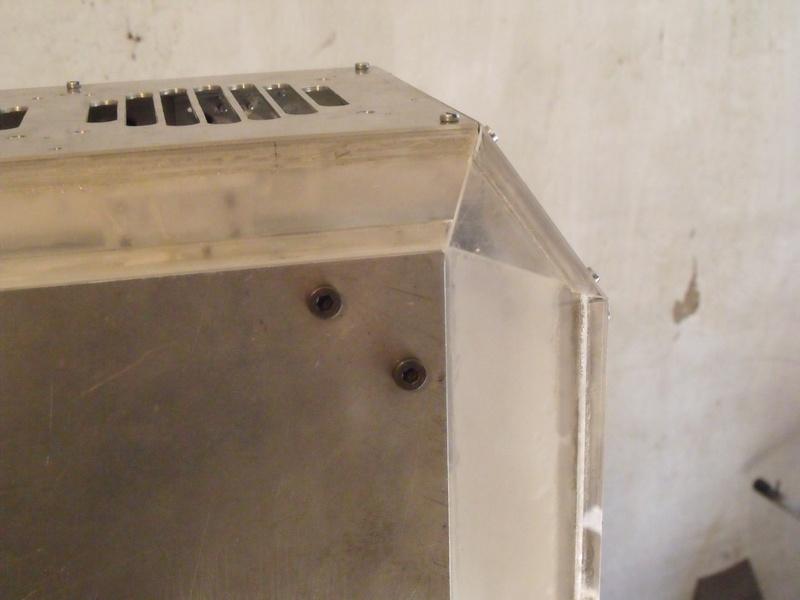

А это - самое первое фото, после всех процедур ::-D: , то бишь результат:



_____

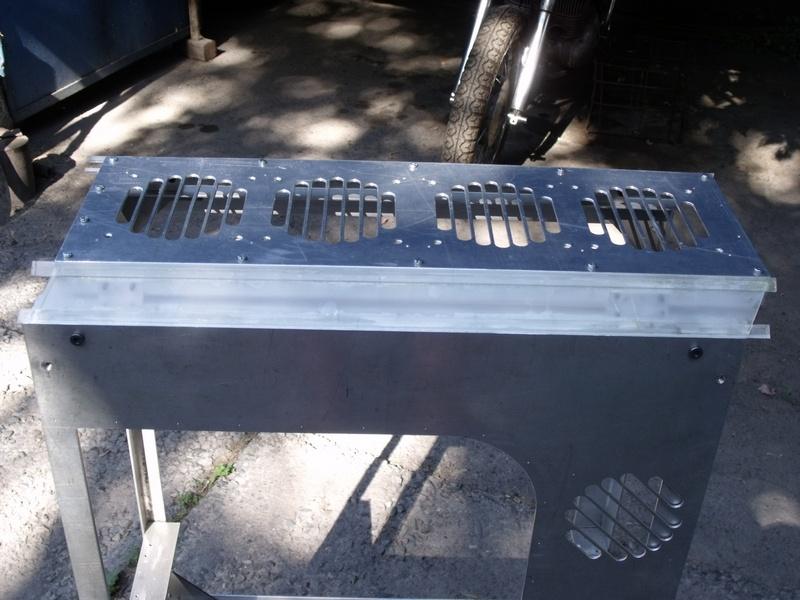

Добавим дневного света:





Вот и все, так сказать вступление. Приятных просмотров!

[Skrytyi_Kachok offline]

Продолжение :wink:

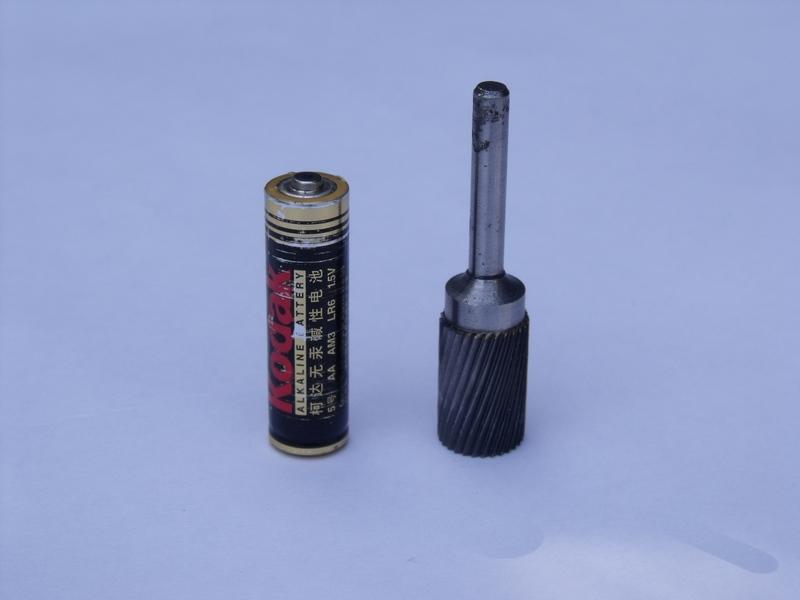

Пластик сверху поклеен, перехожу на фронт корпуса... процедура совсем не изменилась, изменились только инструменты, в частности работы в этот раз проводил новой фрезой, трудно не догадаться какой.

_____
+100500-й раз отрезаю полосы по 11мм шириной.

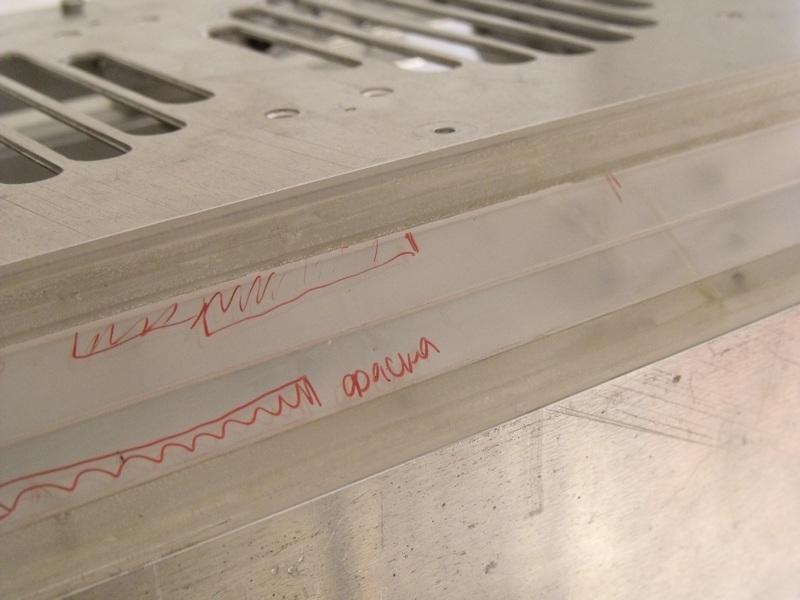

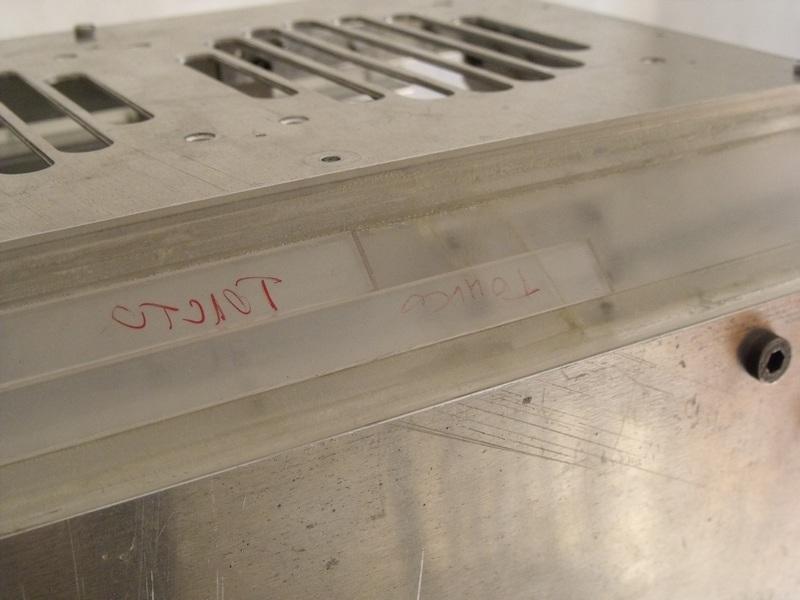

На фото две полосы лежат между уже поклеенными. Маркером обозначено где будет будущая фаска:





_____

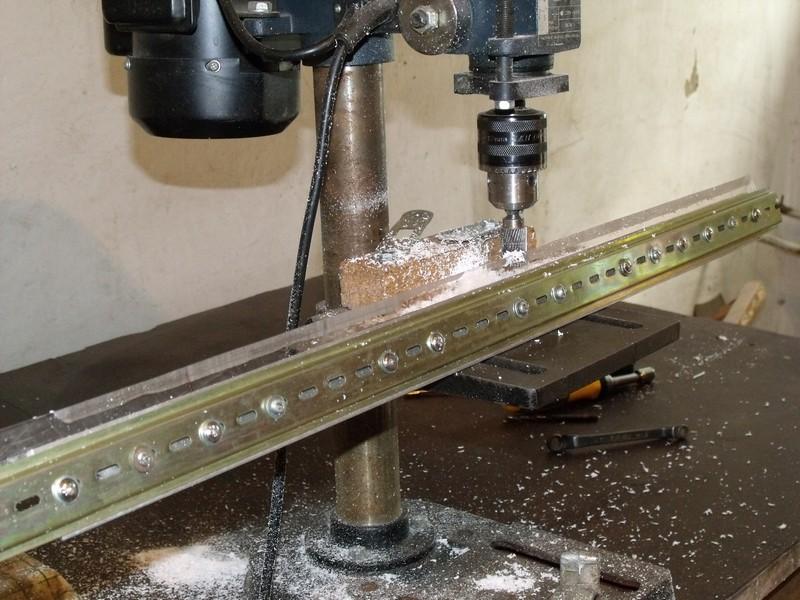

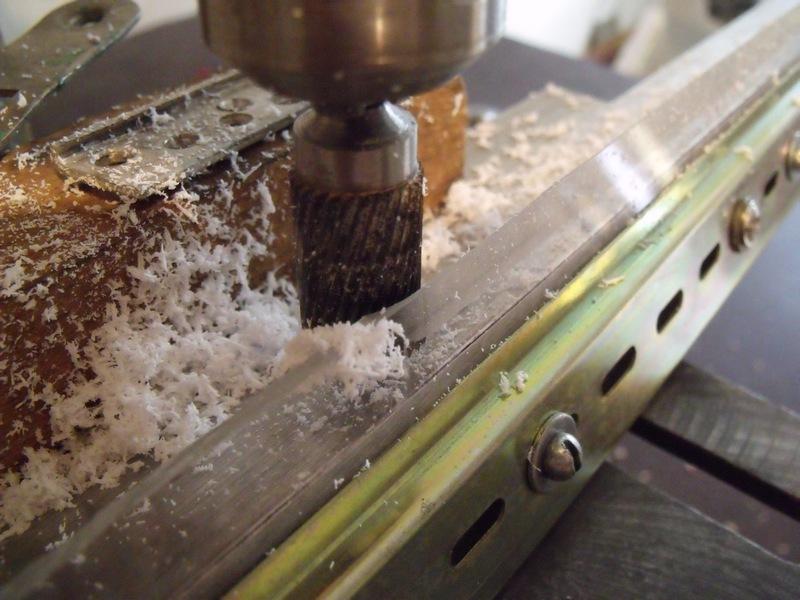

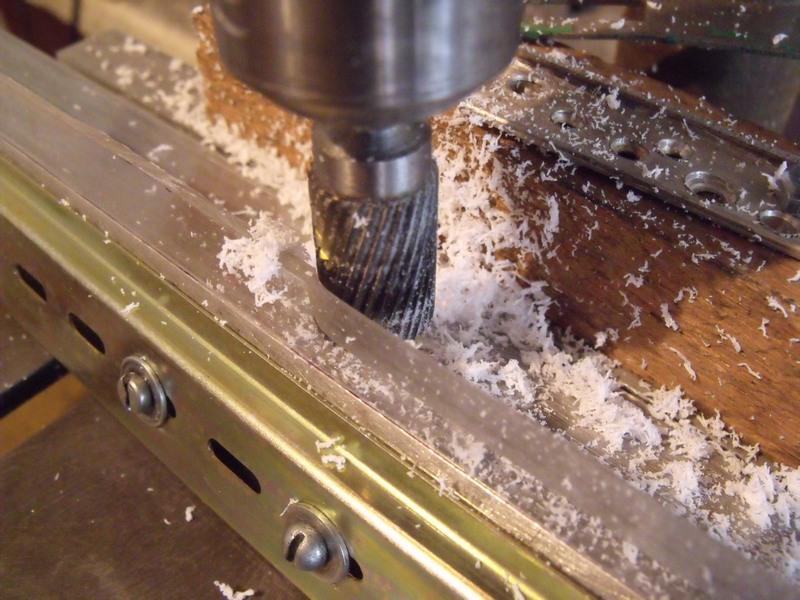

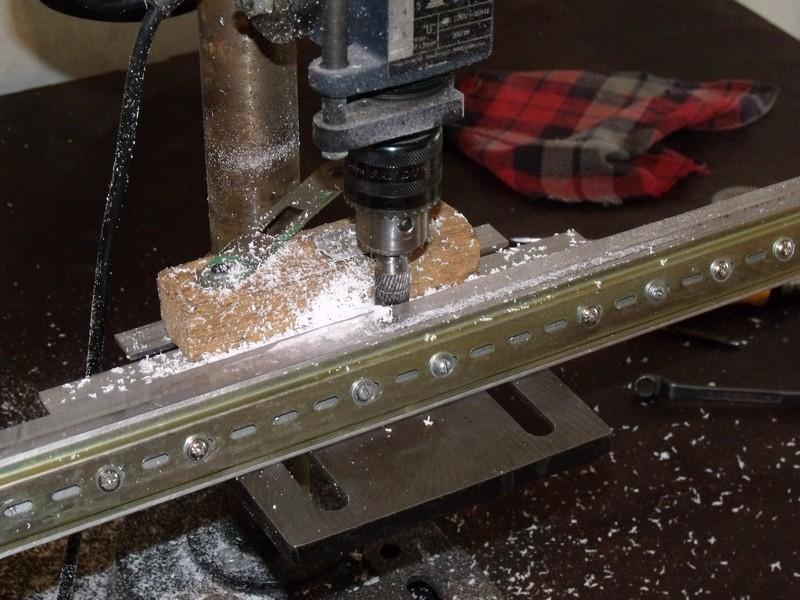

Это - моя новая фреза в действие + самодельная оправка (алюминевый уголок, куда вставлено оргстекло)









_____
После того как фаска была срезана, перешел на процесс клейки. Грузом выступают железные болваны, весом более 5кг (думаю около 8-10), потому что гиря на фото весит 5кг.



_____
Промежуточные фото:









_____

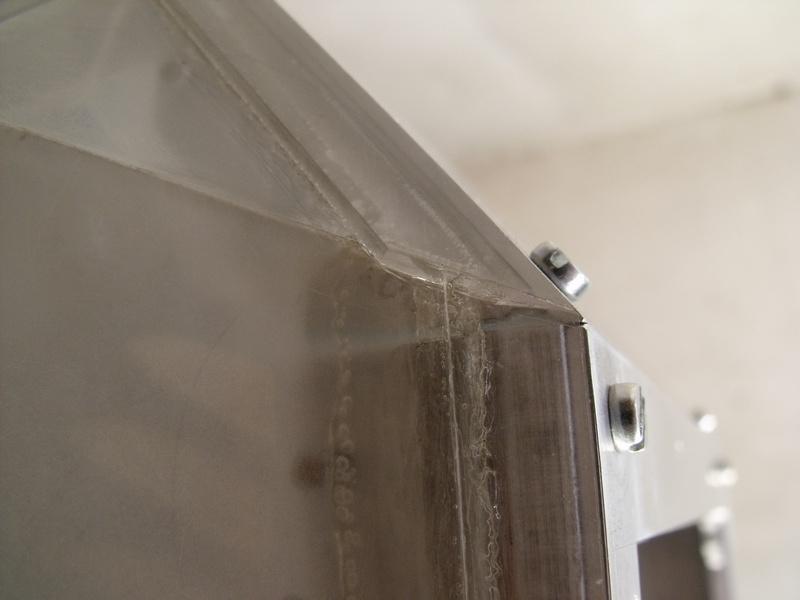

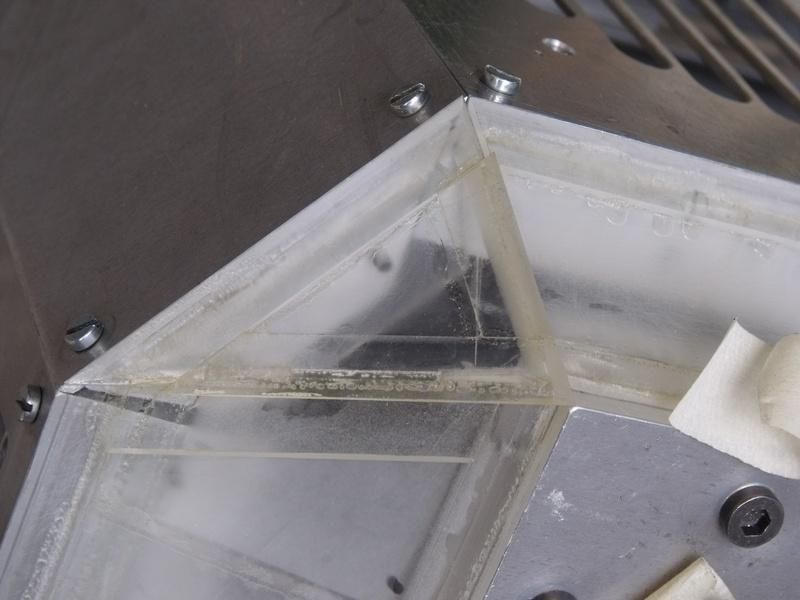

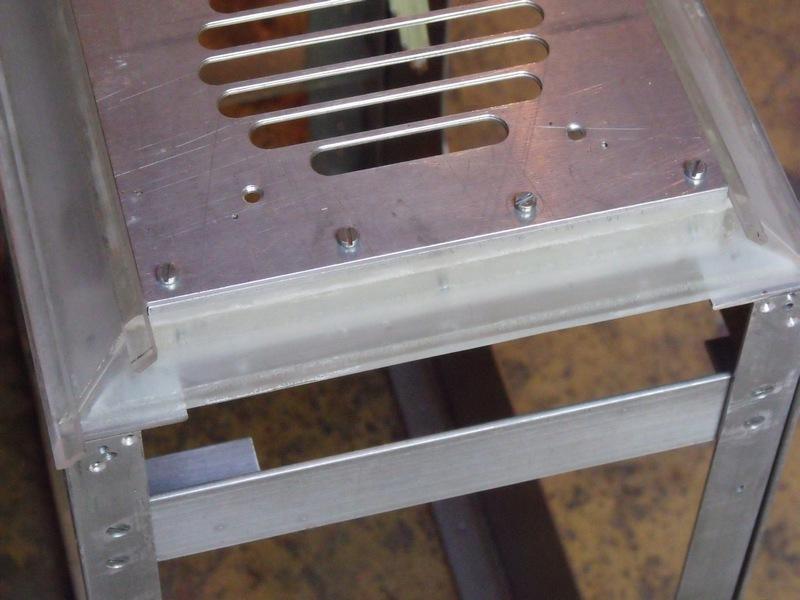

Это уже практически окончание, видны различные не состыковки и косяки при подгонке, причина - изначально не углядел что вклеил стекло 4мм, вместо 3мм, год назад в общем дело было, а вылезло именно сейчас. Естественно переделывать не буду.







Теперь как высохнет хорошенько, возьмусь за наждачную бумагу и буду сошлифовывать все неровности и выступы, ну а затем финальный штрих - покраска.

Вот и все, всем спасибо :shy:
