Velociraptor (TinyBlackBox-3)

[mailvik offline]

-ALS-
Отправил вам письмо в личку не получилось мало сообщений.

Если ничего не получили напишите мне в личку как с вами связаться желательно скайп.

[-ALS- offline]

mailvik, написал на email.

---
Электроника.
Хотелось, чтобы сама плата выглядела нормально, поэтому не стал ЛУТить, заказал на производстве. Спаял быстро, но еще пара дней уйдет на дописывание кода и отладку.

[ilesk offline]

Красота! Жду продолжения :super:

[ai_ offline]

черненькая, fap fap

[-ALS- offline]

Как вариант - можно было попробовать заказать белую маску. Но это уже в следующий раз.

но еще пара дней...

вылилась в 5 вечеров плотной возьни, но в конечном итоге я заставил этот девайс работать как надо.
Главный виновник торжества, микроконтроллер. Рулящий и смотрящий.



Цифровой датчик температуры DS18B20 заменил на аналоговый MCP9700. Он менее точный, но зато жутко шустрый.

[MRDjeko offline]

И во сколько обошлось производство такой платы, если не секрет? Или у вас просто место работы как то тесно связано с платами и их производством?)

[-ALS- offline]

Есть отличная пословица про 100 рублей )
Закаывал у знакомого, он-то как раз и занимается производством, обошлось в 20грн/шт.

[Dimagans offline]

-ALS- весьма неплохая цена учитывая принес и сразу собрал :shock:

[-ALS- offline]

Получил ленту.
Обычная, китайская, недорогая. Состоит из полуметровых кусков, спаянных между собой. Я и сам-то монтажник не ахти, но тут, похоже, вообще паяли бедные китайские дети :



Нарезал кусками, наклеил (прогревал феном, иначе липнет плохо), спаял между собой, проверил на предмет горит/не горит, пока все нормально.

[sa977 offline]

Китайцы они такие, у них количество на первом месте, потом уже качество :D
-ALS-, Хотел спросить. Можно ли выпаивать светодиоды из ленты и будут ли они работать по одиночке? Или они только пластинкой по три штуки работают от 12 в.? Мне бы от 5 в. и по одному запитать, или это не реально?

[-ALS- offline]

Один RGB-светодиод будет работать от 5вольт, но выпаивать надо осторожно, кристаллы боятся перегрева.
Каждый светодиод в кластере подключается через свой резистор на 300...470 ом

[sa977 offline]

А резистор уже встроен? Просто на прямую к флешке припаивать и всё? Будет работать?

[ssa666 offline]

А резистор уже встроен? Просто на прямую к флешке припаивать и всё? Будет работать?

http://cxem.net/beginner/beginner61.php

[sa977 offline]

ssa666,Спасибо! Таких схем то полно в интернете. Беда в том что я в них всё равно ничего не понимаю. По этому и попросил объяснить мне как нубу, можно ли использовать их по отдельности. Маленькие они и удобные во флешки их пихать. Просто знаю что купленные мной светодиоды в магазине, шли в комплекте с резистором, для подключения к USB то есть для 5 вольт. А как присоединить ленту то я знаю, тем более у меня немного другая с двумя контактами + и -, одноцветная.

[-ALS- offline]

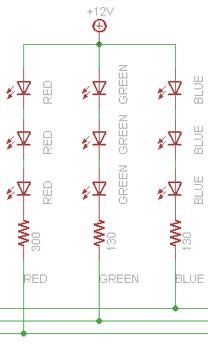

sa977, в лентах все резисторы внешние - их видно на самой ленте. Единственное, их номинал там выбран исходя из 3-х светодиодов и питания 12вольт.
В случае одного св-да и питания от 5-ти вольт сопротивление должно быть, как я писал ранее, 300...470 ом.
