Velociraptor (TinyBlackBox-3)

[-ALS- offline]

Собрал боковушки и переднюю панель



Осталось всего ничего, теми темпами, что движется проект - аккурат на полгода :
- сделать крепления для панелей (либо на винтах, либо магнитные защелки - пока не решил)
- вырезать металлич. сетку по внутренним размерам окон
- покрасить
- собрать и покрасить верхние жалюзи

... и тот самый многоканальный блок с ШИМ



Всего 8(9) каналов PWM, в каждом из которых можно плавно менять скважность. Число каналов можно увеличить до 32-х, просто подключив впараллель 4 таких блока.
Как результат - можно независимо управлять несколькими RGB-лентами, или крутить кучу вентиляторов на разных скоростях, или забабахать у себя во дворе такое шоу - http://www.youtube.com/watch?v=4zjXr6Qnpcw

[LiboV offline]

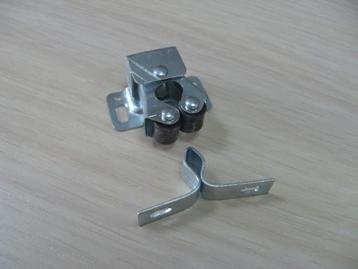

Лишний магнит в таком маленьком корпусе, да при таких проблемах с рейзером точно ни к чему! Может присмотреться к чему-то подобному:



ЗЫ Шоу во дворе - просто сказка!!! Ничего подобного не видел gud

[Dimagans offline]

-ALS- корпус класный жду продолжени,да шоу клас еще прикольно когда из RGB-лент делают екраны вот там клас

[Kagdilag offline]

Лишний магнит в таком маленьком корпусе, да при таких проблемах с рейзером точно ни к чему! Может присмотреться к чему-то подобному:



ЗЫ Шоу во дворе - просто сказка!!! Ничего подобного не видел gud

а где такое продается, или хотя бы как называется?

[LiboV offline]

Точно как называется не скажу, но ищется в яндекс картинках по запросу "защелка для мебели". Я эту картинку как пример конструкции привел, эта защелка сюда не подойдет, просто как вариант можно самому что-то подобное изготовить в миниатюре.

[SuBorn offline]

вот сайты с такими защелками.
http://www.furniture-meb.ru/list/index/name_kategoria/%D0%BC%D0%B5%D0%B1%D0%B5%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5%20%D0%B7%D0%B0%D1%89%D0%B5%D0%BB%D0%BA%D0%B8
http://www.brass.ru/catalog/191/

Мне ещё вот эта понравилась: http://www.brass.ru/catalog/191/10148/ - довольно проста в изготовлении

[-ALS- offline]

Сделал проще - для крепления каждой панели сверху будут фигурные пазы, внизу - два винта.

Конец долгостроя уже близко - завтра отдаю корпус в покраску. Хотел в черный матовый, но предложили еще вариант - "шагреневая кожа". Пока не видел, что это такое, но подозреваю, что что-то пупырчатое.
Из мелких доделок, кроме крепления для боковушек : привинтил ножки (сделал их из петель для дверей шкафа года 80-го выпуска), немного переделал отверстие на верхней панели и добил по мелочам заднюю стенку.
Осталось собрать жалюзи для верхней панели, но это будет делаться уже после. Сейчас просто оставил 4 отверстия для крепления.
В общем, это последние золушкины фотографии, к понедельнику обещают выкрасить ее в принцессу redface

[LiboV offline]

Не, ну бомба, че... ::-D:
Лучший в своём роде проект, да и походу единственный. Давай скорей финал :beer:

[-ALS- offline]

Спасибо, стараюсь )
Понедельник плавно перетек в субботу, но самое главное - его покрасили !

[LiboV offline]

Так это порошок, или нет? Вроде ниче смотрится.

[Dmitry123 offline]

-ALS-, прикольная фактура.
Я чего то пропустил...
Окна сеткой будут закрываться или останется в таком виде?
Верхние жалюзи уже готовы? Какого цвета они будут?

[-ALS- offline]

Порошок, "шагреневая кожа" - так, во всяком случае, мне сказали.
Да, изнутри будет сетка. Но пока не определился с размером и формой ячеек.
Жалюзи еще не собирал, там электроника, механика и куча мелких деталюшек. Цвет такой же, как у корпуса - черный.

[Dimagans offline]

Круто, жду жалюзи :wink: жаль не могу встретится с вами пообщаться :frown:

[-ALS- offline]

Переделал райзер и добавил к БП один молекс.





Только сейчас сообразил : получается, что райзер почти полностью перекрывает отток воздуха в том месте корпуса, где находится процессор. Но надеюсь, хватит ветиляции со стороны боковой стенки.
С видеокартой все в порядке - вся ее система охлаждения как на ладони, теплотрубки находятся в 4-х сантиметрах от "форточки".

Под видеокартой будет плата с электроникой. Решил собрать все в одну кучу - и управление вентиляторами, и многоканальный диммер для подсветки.
Для жалюзи управление будет собрано на отдельной плате, а сама она будет размещена вторым этажом поверх основной (привет, ардуино !).

[sa977 offline]

Видеокарта красиво будет в окошке смотрется gud Эффектно получается.
