Снимаю гриф секретности: древний слим-кастом. Возвращение

[philosopher offline]

Sblek, вот толлько матюкаться такими терминами не надо, ладно? :lol: Объясни пошагово, как для тупых, что и где именно можно/нужно переделать. И вот еще какой момент, у нас в огороде можно найти кондеры Jamicon (электролиты), но вот полимерных ни разу не встречал, а как выглядят керамические, я себе только представляю и не в курсе, продают ли у нас такие - не интересовлся. Как именно нужно уделять внимание дежурке? Цветы что ли дарить? ::-D: (ну а дальше вообще на ауребеше что-то...)

[Шурика offline]

philosopher, Jamicon электролиты есть на 105 градусов, кондеры ничего так, лучше среднего на мой вкус. полимерные: например полипропилен, такие обычно стоят в фильтре, напаяном на разъем подключения кабеля 220В - такие желтые и довольно большие, они помехоподавляющие. керамика - это такие маааленькие кондерчики, обычно бежевого цвета формы типа капли. впрочем, если ты спросишь в магазе керамические конденсаторы продавец сразу поймет что ты от него хочешь. керамика на 0.1мкФ предназначена для фильтрации ВЧ-шумов по питанию, электролиты большой емкости - НЧ-шумов, получаем более стабильное питание. LOW ESR - малое внутреннее сопротивление, но Jamicon к таковым не относится

[philosopher offline]

Шурика, ага, кажись, начинаю понимать, о чем речь. Выпаяв основную плату, я забыл показать то, что припаяно к гнезду на корпусе БП. А там как раз на маленькой платке и распаян большой прямоугольный желтый, видимо, полимерный конденсатор; пара голубеньких капелек-керамических конденсаторов и... вобщем, катушка круглая с медной проволокой redface какая-то, разделенная пополам пластиковой перегородкой.

И еще вот что. Обнаружил, что на радиаторе низковольтной части закреплены три типа диодных сборок: две - парами и одна, самая большая - одиночная (пара ей не распаяна!). Из-за очень густого "засева" на плате БП полностью прочитать маркировку не получается.
В высоковольтной части на радиаторе сидит три транзистора (правильно я говорю?), а еще одна штукенция о четырех ногах, судя по рисунку под ней - диодная сборка, не имеет радиатора, но отверстие в центре есть.
Высоковольтные конденсаторы: два по 1000мФ на 200В EC 85 град С confused учитывая, что в сети 220В, думаю, они подсоединены параллельно? Это нормально?

[-ALS- offline]

Последовательно. Да, нормально.
Я бы особо не заморачивался с допиливанием этого БП. Ничего откровенно плохого в его схеме нет, а по пути всяческих "улучшений" можно докатиться и до аудиофильских кондеров...
Керамика там тоже не нужна, достаточно вспомнить ее россыпи в тех устройствах, которые этот БП будет питать.

[Шурика offline]

philosopher, действительно, нормальный БП! не откровенная китайщина и ладно - у меня подобные конструкции годами работают :D
входные кондеры вообще шикарны - по 1000 мкФ, отлично!

[Sblek offline]

ой.. а можа я попозжее скажу ? ::-D: а то счас я "недееспособен" :beer:
эьо касательно philosopher, и -ALS-, ... ок ?
а то тако херни могу нагородить что лучше повеситмя будет :weep:

[philosopher offline]

Сегодня побегу в радиомагазин. Скажите, господа радиоэлектронщики, что мне там глянуть? Быть может, какие-нибудь электролиты заменить на аналогичные, но с большей емкостью или на больший вольтаж? Если вдруг встретятся полимерные, брать/не брать? Если да, то каким образом вести пересчет характеристик для замены?
Как мне уменьшить тепловыделение и нагрузку на "узкие места", повысить эффективность работы и стабильность выдаваемых напряжений?
Жду помощи!

[Jeka_manul offline]

Имхо, будешь заниматься лишней работой, так как полумерами не обойтись, тепловыделение так просто не уменьшить, проще улучшить рассеивание тепла от элементов, так же и "узкие места", эффективность, стабилизация напряжения...
Есть какие то проблемы с БП? просаживается по линиям?
Если нет, то смысл что то "химичить", когда БП нормально работает, к тому же БП все таки делают с расчетом на нагрузки и стабильную работу

[-ALS- offline]

... ничего другого не приходит на ум, кроме как расположить его в одной плоскости.
Да, ширина корпуса увеличится на 8-10см, но он по-прежнему останется ультра-слимовым.
Перед БП можно расположить хдд/картридер/etc.

Либо сделать все-таки кейс вертикальным, а БП развернуть перпендикулярно корпусу - будет более широкое основание (в анфас будет типа перевернутой "Т").

[philosopher offline]

Вобщем, картины вот такие (их две):

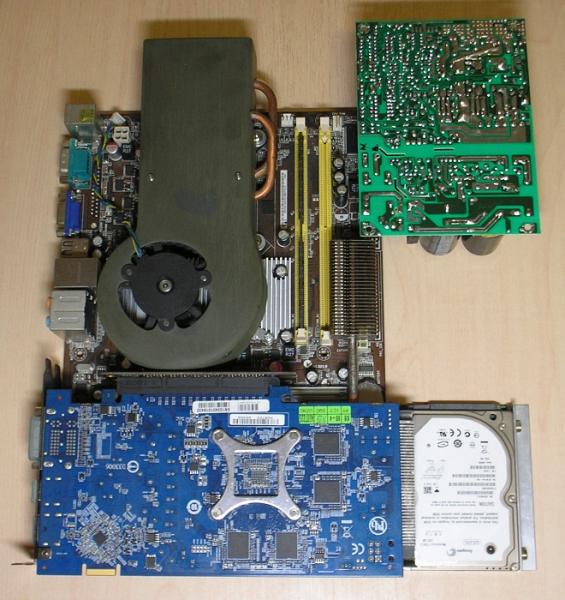

Вариант номер "раз":

При этом варианте вертикальная проекция на столе минимальна, получится эдакий небоскреб. Так у корпуса будет еще и наименьший объем. Минусы: неустойчив (но это решаемо), плохая продуваемость радиаторов блока питния. Габариты ВхШ - 445 х 230 мм.

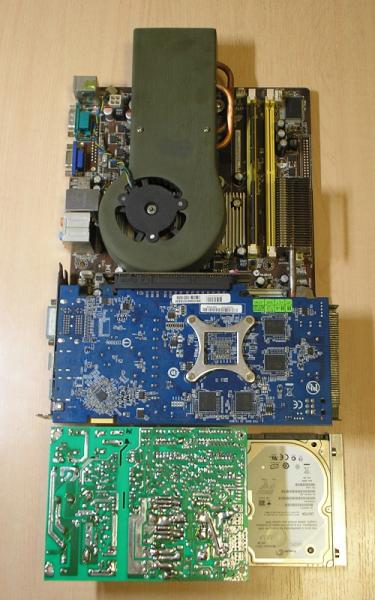

Вариант "два":

Увеличенная глубина влияет в первую очередь на объем, зато соотношение сторон более традиционное, близко к квадрату, устойчивость опыть же. Минусы: теряется очень большой кусок объема, забить который кроме как проводами больше нечем; БП оказывается в верхней части корпуса, что не очень удачно дла устойчивости (в плане центра масс). При этой компоновке очень удачно бы подошел серверный 1U БП...
Габариты - 350 х 320 мм.

[MKsoft offline]

По мне дак однозначно 2.

[-ALS- offline]

... а посерединке встроить мини-аквариум. Ну или бонсай.

[Mindphaser offline]

... 2-й вариант сводит на нет все усилия по минимизации габаритов. Я за 1-й :shy:
А если плату блока питания расположить горизонтально, будет солидная площадь опоры, правда корпус получится переменной толщины...

[philosopher offline]

Mindphaser, да, я такой вариант в самом начале описывал, как возможный. Даже хотел сделать некую блочность: БП плошмя в собственном корпусе выполнял бы роль основания, а сверху на него насаживался бы основной блок. При этом гнезда и штекера в верхней части корпуса БП и в нижней части моноблока были бы наглухо вклеены и выполняли так же роль замкОв на границе раздела двух этих частей.
Но позже захватил меня плейстейшеновский дизайн... Вобщем, сейчас обдумываю возможность приобретения другого БП. Правда, в наш Мухосранск такие девайсы лишь под заказ возят, а то, что можно найти - изрядно поюзано и/или устаревшего типа. :dontknow:

[philosopher offline]

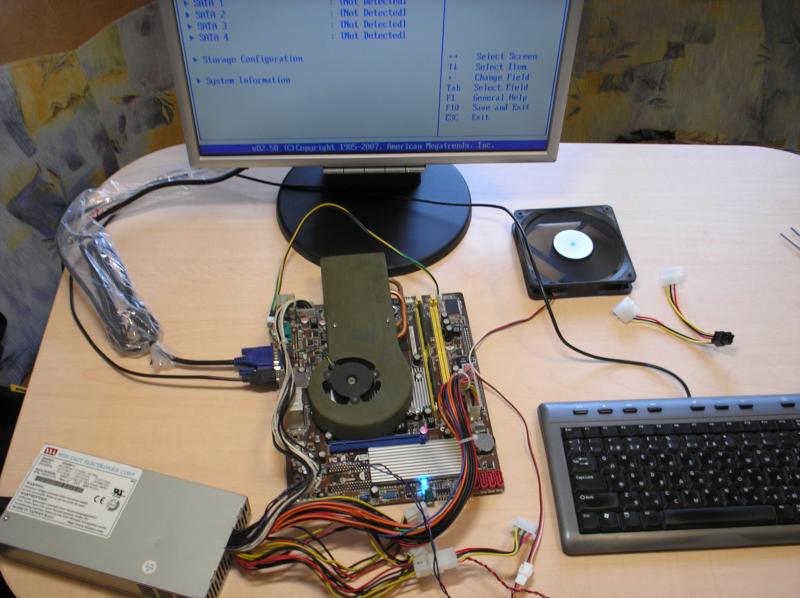

Итак, один хороший человек презентовал мне совершенно безвозмездно серверный БП стандарта 1U на 300Вт. Правда, проблемка была с этим БП: владелец сказал, мол, однажды утром перестал работать, мол, если я смогу починить, значит будет мне бесплатный питальник, ну а если не смогу, можно выбрасывать с чистой совестью. Принес проверить в сервис, а БП работает :shock: ! Принес домой - опять мозги канифолит. Оказалось, кнопка включения, что рядом с гнездом сетевого шнура неисправна: если нажать и держать пальцем - работает вполне нормально. Но стОит отпустить и цепь размыкается в произвольный момент времени.
Но главное - работает!

А еще (вот радость-то :lol: ) желтозеленый диодик-индикотор на материнке заменил на берюзовый. Мелочь, а глаз радует.

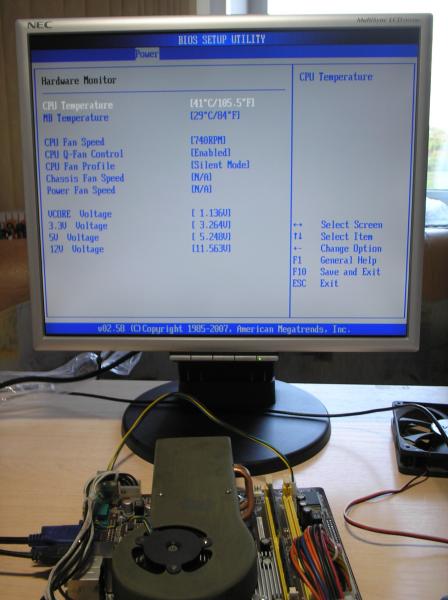

Кроме того, гляньте, как мегатурбину, жрущую на максимуме 11,28 Вт, удалось угомонить до смешных 740об/мин, при которых её почти не слышно даже в 30см, чего нельзя сказать от 40мм-ой жужжалке в серверном блоке питания. Однозначно, надо с ней что-то делать... Как вариант - заменить на две обычные тихие сороковки, допустим, на Scythe Mini Kaze, установленные на продув (на вдох и выдох корпуса БП). Или поставить центробежный вентилятор, но не такой мощный, как на проц; благо, выбрать есть из чего.

Ну да ладно, теперь вариатны компоновки выглядят чуть иначе, смотрим, обсуждаем:

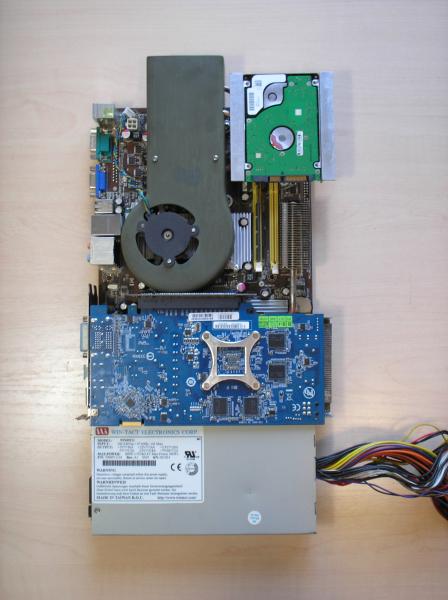

Вариант раз -

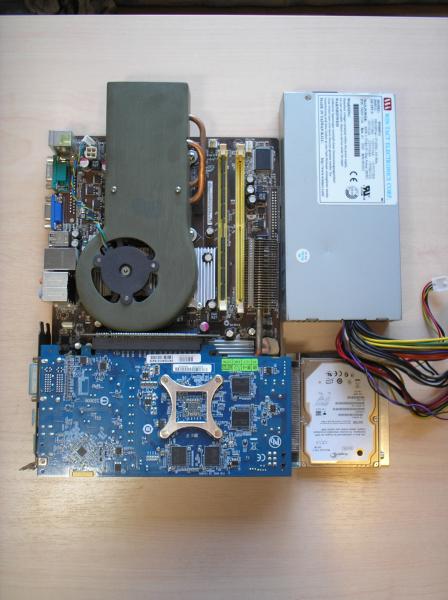

Вариант два -
