Разная мелкая электроника.

В этой ветке публикуются так называемые WorkLogs, т.е. дневники работ над корпусами.
Ответить
Сообщений: 473 • Страница 12 из 32 • 1 ... 9, 10, 11, 12, 13, 14, 15 ... 32

Re: Разная мелкая электроника.

Сообщение BootSector » 11 фев 2015 00:48

Как всегда отлично! Пора переходить к крупным формам, делать их в человеческий рост и ставить в людных местах)
— Железный Феликс
— Tragbarer Rechner
— Ламповые часы
— Ламповый усилитель
— Феликс №2
BootSector offline
Mega Modder
Аватара пользователя
Сообщения: 675
Зарегистрирован: 16 июн 2009 13:01
Откуда: Москва
  • ICQ
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 01 мар 2015 05:58

Да, мелковаты, надо срочно что-то делать )))
Это "живое" видео от Даниила - автора робо-версии "Rondo ala Turka".

..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение Александр Слободян » 01 мар 2015 15:12

Класс.. Профи и на лопате сыграет...
Моддинг ног, в зимний период, заключается в повышении их волосатости....
Александр Слободян offline
God
Аватара пользователя
Сообщения: 2865
Зарегистрирован: 17 июн 2008 14:13
Откуда: Арамиль, Сверловская обл.
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение Sonic-Chainik » 02 мар 2015 06:25

Даже на лопато-гитаре?
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 02 мар 2015 11:52

В обычной жизни он клавишник и саксофонист.
По поводу э/гитары не знаю, но, как правило, музыканты умеют на всем понемногу.
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 06 мар 2015 01:23

Еще несколько комплектов для часов, собранных на одной плате. Удалось еще чуть-чуть уменьшить их толщину (до 14мм).

И мелкая флешка на 16ГБ. В кач-ве индикатора активности - бегущие огни на SMD-светодиодах.
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение Serggg » 06 мар 2015 10:01

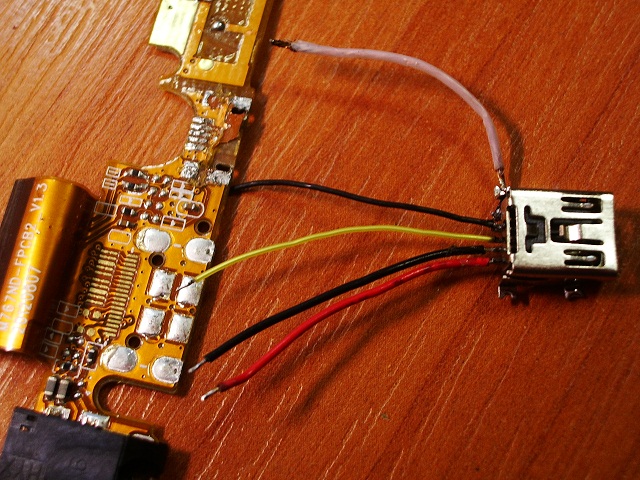

Вот блин миниатюризация. Я пока нарастил 5 концов "всех матерей вспомнил"! Чую что ещё раз вспомню когда к плате буду коннектить. (меняю убитый микро юсб на мини в планшете.
Вложения
http://perf.modder.ru/galleries.php?act ... ry_id=3184
http://perf.modder.ru/galleries.php?act ... ry_id=3228
Serggg offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 130
Зарегистрирован: 24 сен 2010 20:05
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение BootSector » 06 мар 2015 10:57

«Да здравствуют советские микроэлектронные часы, самые большие микроэлектронные часы в мире!». А если серьёзно, это всё очень круто. Но только для наручных, я думаю, эти комплекты всё равно всегда будут крупноваты просто в силу размеров ламп. А вот для карманных — самое то! Было бы интересно посмотреть, если бы кто-то сделал. Чтоб с откидывающейся крышечкой, как в старину)
— Железный Феликс
— Tragbarer Rechner
— Ламповые часы
— Ламповый усилитель
— Феликс №2
BootSector offline
Mega Modder
Аватара пользователя
Сообщения: 675
Зарегистрирован: 16 июн 2009 13:01
Откуда: Москва
  • ICQ
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 06 мар 2015 12:46

Самое интересное, что с текущими габаритами мы вплотную подошли к размерам тех самых двух-ламповых наручных часов, которые носит Стив Возняк : их размеры - 55мм в диаметре и 20мм в высоту.
Напомню - те, что делает сейчас Валерий на основе этих модулей, имеют 53х38х18мм.
Но карманные ему (пока) собирать не интересно, а у меня самого нет навыков/оборудования. А жестяную коробку для них паять не хочется.
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение BootSector » 06 мар 2015 12:50

Ну и часы Возняка, мягко говоря, не эталон компактности) Они могут нормально смотреться разве что на огромной ручище какого-нибудь здоровенного мужика. Я вроде тоже не карлик, но у меня в принципе ширина запястья 55 мм, так что эти часы выглядели бы на мне нелепо.
— Железный Феликс
— Tragbarer Rechner
— Ламповые часы
— Ламповый усилитель
— Феликс №2
BootSector offline
Mega Modder
Аватара пользователя
Сообщения: 675
Зарегистрирован: 16 июн 2009 13:01
Откуда: Москва
  • ICQ
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 06 мар 2015 13:11

Не-ле-по ???
Вы еще не видели то, что действительно нелепо - тыц

Но, в целом - да, согласен, крупноваты.
Буду подождать, пока кто-нибудь не захочет собрать карманные. Ну, или пойду искать местных станочников, чтоб выточили мне корпус.
Последний раз редактировалось -ALS- 07 мар 2015 02:36, всего редактировалось 1 раз.
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 07 мар 2015 02:28

Попробую реанимировать.старый проект, про который писал здесь.
Пока отдельную тему под него не завожу, вспоминаю/восстанавливаю то, что было собрано еще 2,5 года назад.
Это (будет) терминал из Fallout. Тема немного пересекается с новой работой BootSector-а. С той лишь разницей, что у него планируется полный фарш (включая "взлом терминала") и отточенный внешний вид, у меня - НЕ копия уменьшенных размеров с ограниченным функционалом.

Повторюсь слегка.
На данный момент есть два макета электроники для этого терминала :
Сначала собирал схему на большом 40-ногом жуке (на фото это ближняя плата), но потом сделал еще одну, поменьше (дальняя на фото).
Функционально они одинаковы, отличаются только количеством ног, которые в перспективе смогут управлять какими-либо внешними устройствами.
Но сейчас склоняюсь именно к более компактному варианту, поскольку основное назначение этого модуля - вывод текста на экран. А периферию можно будет подключить через свои микроконтроллеры, рулить которыми можно будет через UART (RS232 или bluetooth).
Схема собрана на микроконтроллерах Microchip, подключается к видео-входу любого ЭЛТ-телевизора, при подаче питания стартует мгновенно и после запроса пароля выводит такую картинку :

Телевизор может быть ч/б (в этом случае на экран клеится зеленая пленка) или цветным (тогда у него отключаются красная и синяя пушки в кинескопе).
Возможен вывод любых текстов (или простыней с текстами). Шрифт - Terminal 5х7. Язык - пока только английский.
Количество символов - "стандартное" для Fallout : 54х25
Есть порт для PS/2-клавиатуры и UART(RS232), который позволяет принимать/отсылать сообщения с терминала на обычный ПК .
Есть "интеграция с ПК" : можно управлять каким-либо железом в компьютере (реализовано частично) и/или принимать от ПК информацию из AIDA64 (это было в видеоролике, но качество плохое, чуть позже пересниму).
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение Tony » 07 мар 2015 04:27

Заголовок: Разная мелкая электроника.

-ALS- писал(а): что действительно нелепо - тыц





)
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение BootSector » 07 мар 2015 11:38

Tony, да-да, помню этот выпуск)

-ALS-, доделывай свой терминал обязательно, тем более что у тебя наверняка получится это сделать быстрее. Он у тебя должен быть примерно в масштабе 1:2 к «реальному», я верно понимаю? Штука в любом случае должна получиться интересная и в чём-то даже более каноничная: это действительно будет терминал, подключённый к «мэйнфрейму», т. е. обычному системнику, который в сравнении с ним покажется огромным)

Думаю, с учётом габаритов ты вполне можешь вырезать и согнуть ему корпус своими силами, например, из кровельного железа или другого тонкого металла. Я могу поделиться с тобой чертежами для своего терминала, как закончу их. Распечатаешь в масштабе, вырежешь по контуру, согнёшь и вуаля. Ещё бы мелкая клавиатура с PS/2 нашлась...
— Железный Феликс
— Tragbarer Rechner
— Ламповые часы
— Ламповый усилитель
— Феликс №2
BootSector offline
Mega Modder
Аватара пользователя
Сообщения: 675
Зарегистрирован: 16 июн 2009 13:01
Откуда: Москва
  • ICQ
Вернуться к началу

Re: Разная мелкая электроника.

Сообщение -ALS- » 07 мар 2015 14:03

Да, исходя из диагонали кинескопа (5 дюймов) получается масштаб 1:2.
По поводу клавиатуры.
Искать такую (а длина ее рабочей части должна быть ок. 14см) с интерфейсом PS/2 - дело безнадежное.
Минимум, что мне когда-то попадалось - клавиатуры для обслуживания банкоматов, их длина ок. 21см, есть встроенный джойстик, эмулирующий мышь.
Пока что склоняюсь к использованию любой другой, с _любым_ интерфейсом, просто уже сам приведу ее электронную часть к нужному мне виду (либо PS/2, либо сразу RS232).
В хозяйстве есть XBox ChatPad, переделать ее для RS232 - дело пары вечеров. Но она и мелковата, и форма клавиш у нее не очень...
..........
-ALS- offline
God
Аватара пользователя
Сообщения: 1678
Зарегистрирован: 10 июн 2009 23:04
Откуда: Россия, Севастополь
Вернуться к началу
