Custom-case из алюминия "Dark Defender"

[Змей]

Ну, можно сделать паз за который зацеплять. Или - что проще - кнопку с толкателем дверцы.

[Skrytyi_Kachok offline]

Ну, можно сделать паз за который зацеплять. Или - что проще - кнопку с толкателем дверцы.

Задумка такая - к дверце приклеить с двух сторон маленькие магниты, а на раму поставить электромагнит обратной полярности. В выключенном состоянии, магниты будут притягиваться к сердечнику эл. магнита. А во вкл. состоянии эл. магнит будет выталкивать дверь. Кнопку уже вывести в любом удобном месте, при этом не нарушая целостности передней панели.

В общем описал. Как идея?

И хотел бы получить подсказку, как лучше сделать эл. магнит. С чего взять сердечник и нужен ли он? Толщину провода, кол-во витков. Что бы все это дело запитать от 12 вольт.

[LiboV offline]

Отличная идея! По реализации не подскажу, но буду ждать результата, интересно, получится ли...

[InDel offline]

сердечник обычная сталь пойдет, количество витков 100-150 должно хватить, на дверь тогда обычный магнит, он будет просто примагничиваться к сердечнику электромагнита, а когда будет подаваться питание, то отталкивать дверку, как то так
еще лучше поищи мебельную фурнитуру в виде газовых доводчиков, тогда дверка будет плавно открываться

[sa977 offline]

Skrytyi_Kachok, Вот как вариант http://www.meblibud.com.ua/store/36/40

[Sonic-Chainik]

sa977, Для такого варианту нужен будет зазор в 5-7мм на "отжим".

[Skrytyi_Kachok offline]

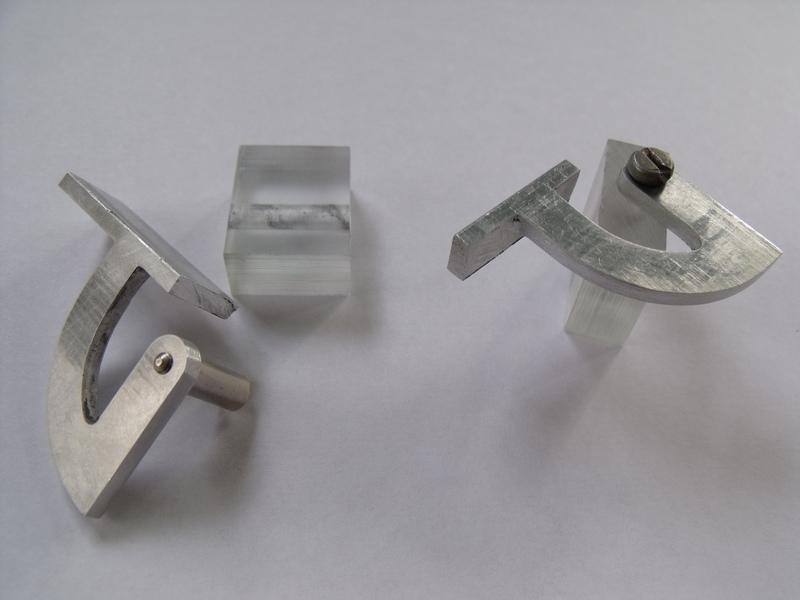

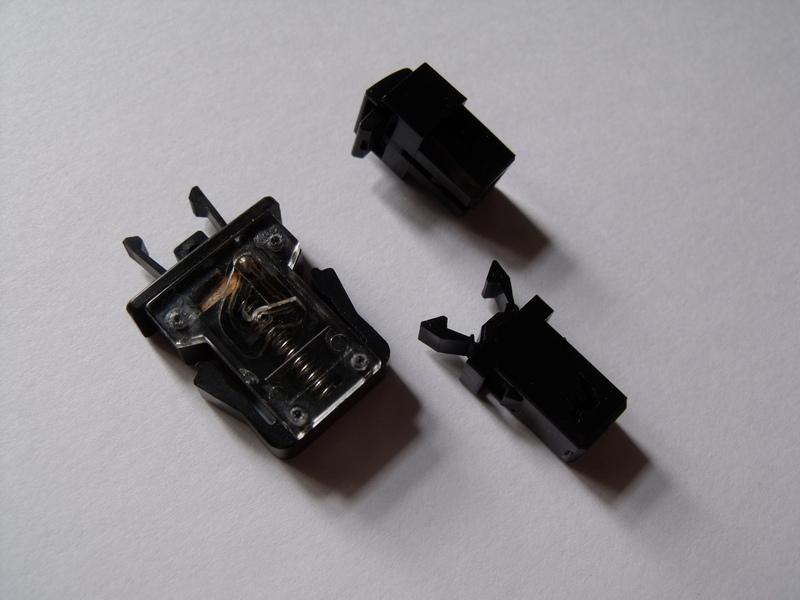

sa977, Как вариант, имеются на руках вот такие защелки:



но как сказал Sonic-Chainik, нужен зазор на "отжим".

Итого есть 2 пути, либо механические, либо электрические. Начну пока с совета InDel, и сделаю электромагнит. Война план покажет.

[Skrytyi_Kachok offline]

Странно что за 2 недели по магнитам так никто больше не отписал. Правда за это время я совсем не занимался ими, а собирал механику на следующую дверцу (лишнее отпилится).



Жаль что техника безопасности подвела (чуть-чуть задел фрезу, установленную в сверлильном станке).



Берегите пальцы и руки, и вообще все части тела.

[InDel offline]

Skrytyi_Kachok, ох чтож вы так не аккуратно то, так можно и без пальца остаться, хотя о чем я, сам так себе руку лазером прожигал, всем говорил не соваться и сам же залез. А на форуме как то вобще мертвовато в последнее время, народа все меньше и меньше отписывающегося.

что касаемо защелки, еще ка вариант все же использовать доводчики открытия, т.е. если не прилагается усилия, то дверка все время будет пытаться открыться, и сделать защелку в виде крючка на электромагните, катушка имеющая стальное дно-ограничитель, в ней свободно двигающийся сердечник, при подаче напряжения сердечник стремиться ко дну и тем самы оттягивает защелку и вуаля, дверка плавно открывается

[Skrytyi_Kachok offline]

InDel, я по габаритам газовые доводчики подойдут разве? Я конечно за плавность открытия дверец.

Кстати тоже как раз изучаю тему со свободно движущемся сердечником в катушке, насобирал даже небольшое количество разных деталей. Как закончу с механикой - перейду к магнитам.

[InDel offline]

а газовые доводчики даже десятисаниметровые есть, так что подобрать можно

[Skrytyi_Kachok offline]

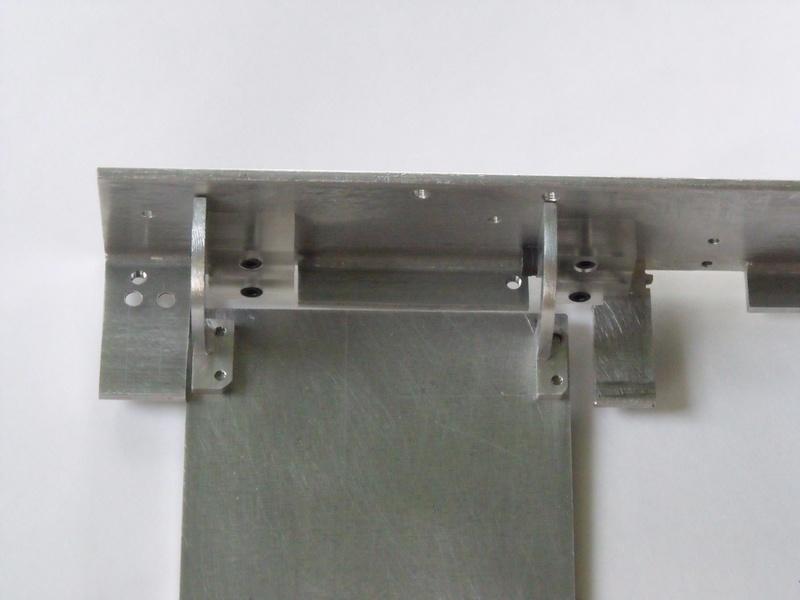

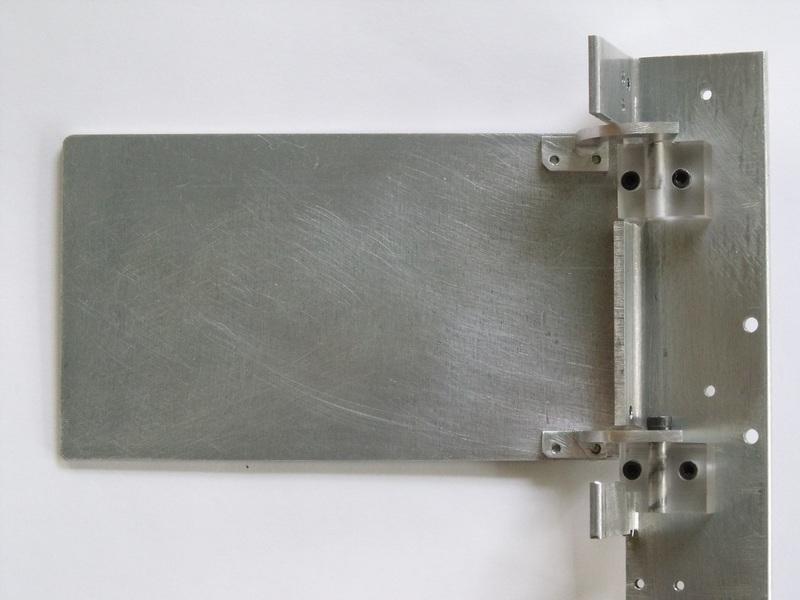

Доделал механизмы для верхней дверцы. Вышло не дурно.

Фото не в фокусе получились :lamer:





Дальше будут еще интересности, но это не магниты (пока).

[sa977 offline]

Аккуратненько получилось, отлично gud

[Skrytyi_Kachok offline]

Пока отойдем от ваяния передней панели, все равно это поле не паханное.

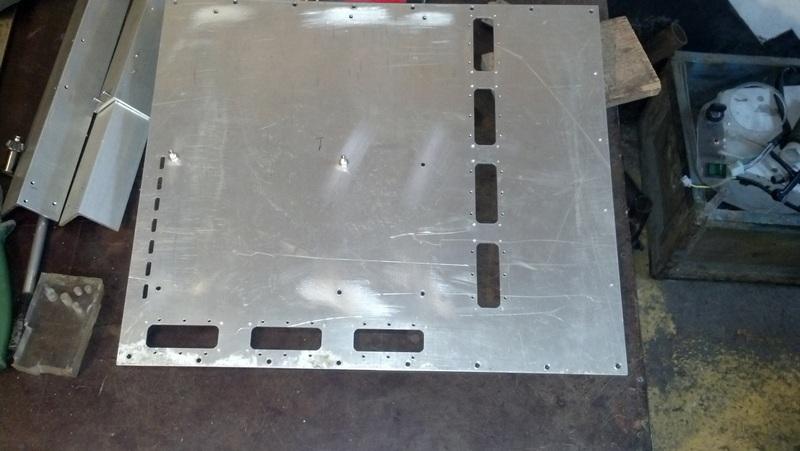

Tray

Займусь элементами попроще.
Вкратце, подготовлю крепежные отверстия, необходимые для будущего соединения деталей, используемых при разводке проводов и шлангов идущих от мобо.

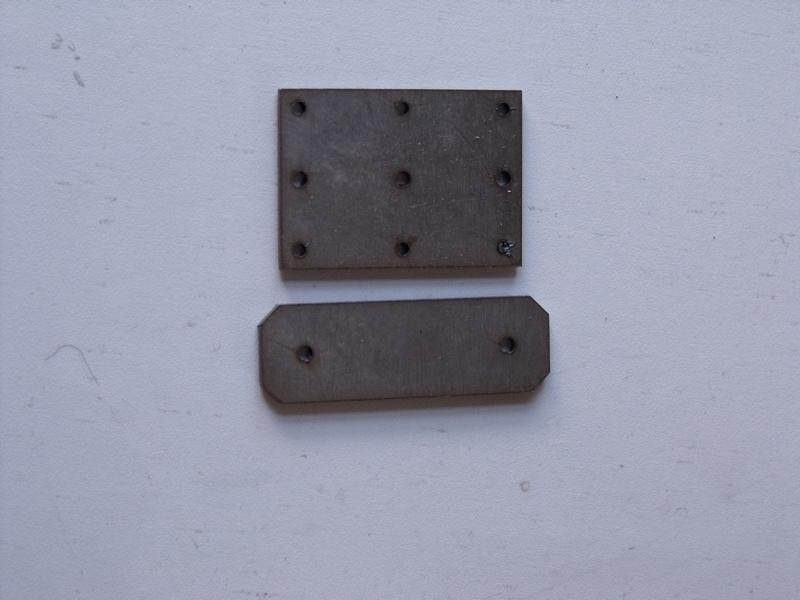

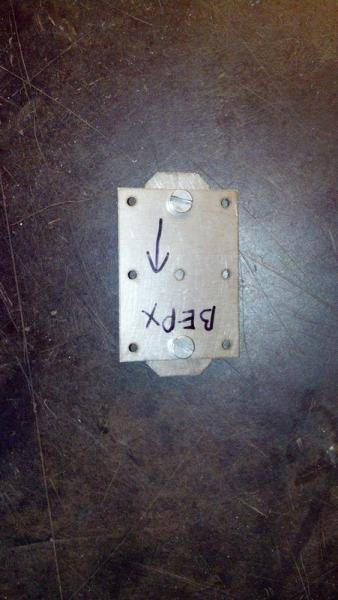

Предварительно заготовленная оправка









_____

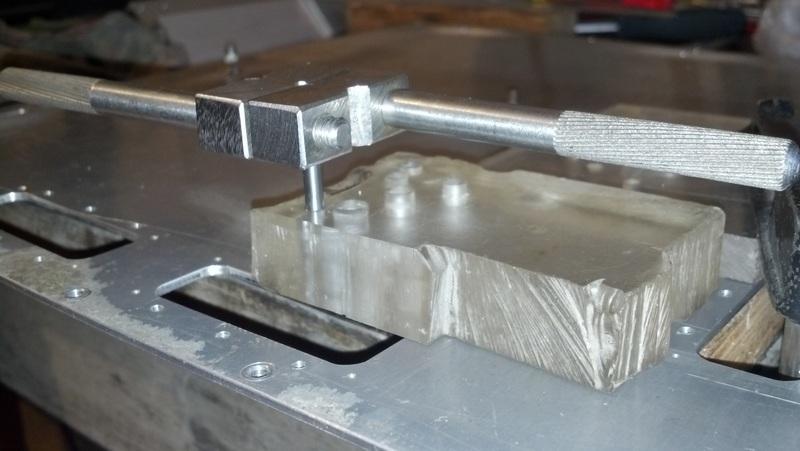

Устанавливаем по месту. Для того чтобы резьба была перпендикулярной, использовал кусок толстого орг. стекла с отверстием. Через него производим нарезку.

[Skrytyi_Kachok offline]

Tray - продолжение

На этот раз обработке подлежат элементы несущей рамы внутреннего короба (там где располагаются комп. комплектующие).

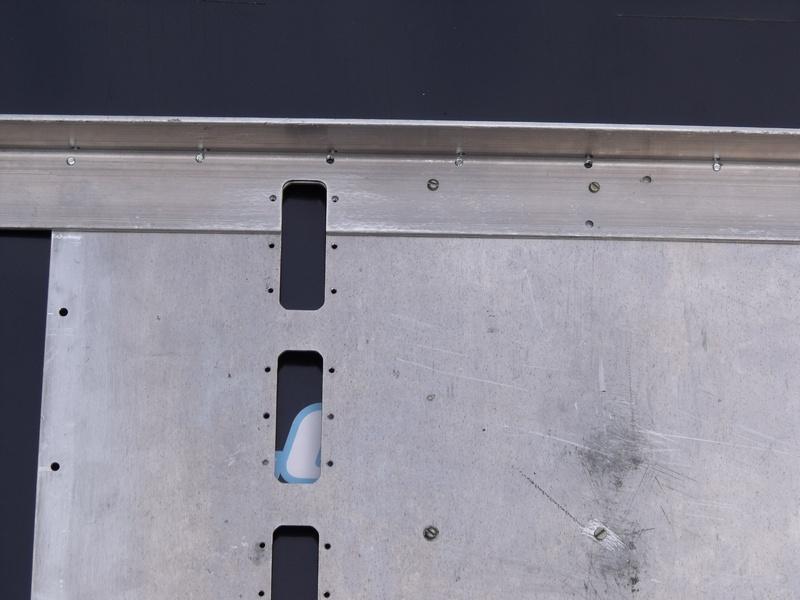

Вспомним старую фотографию. Вот от нее и будем двигаться.



_____

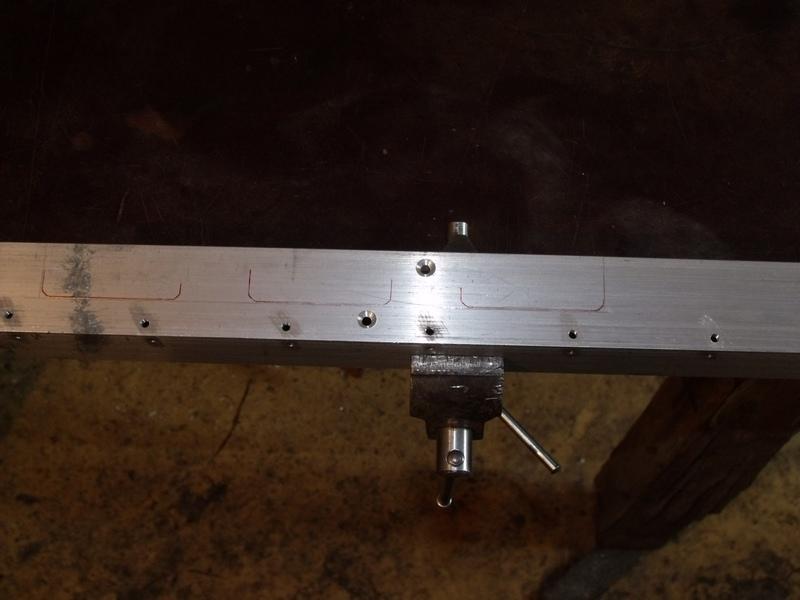

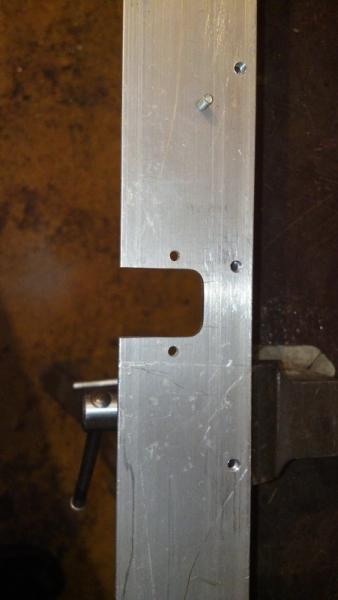

Поехали по новой! Т.е начинаю обрабатывать.













_____

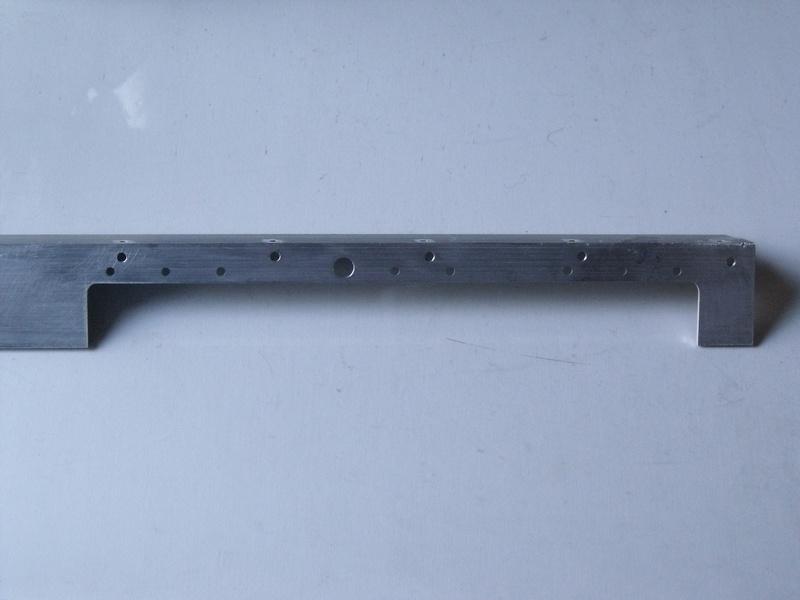

И последняя деталь, старое фото.

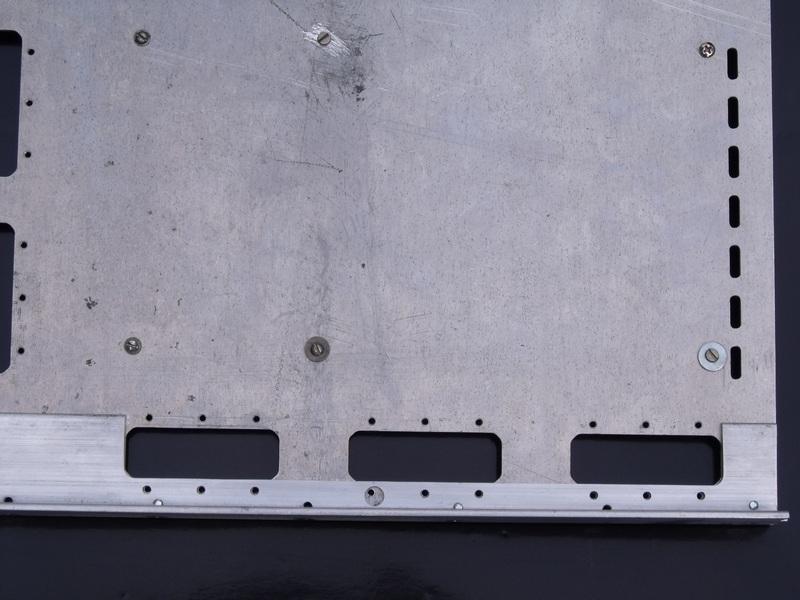

После обработки (сейчас).


Кажется закончено.
