"Осколок Империи" (трафф!)

[Filimon]

Как я уже писал в теме http://forum.modding.ru/viewtopic.php?t=29760
- разработал дизайн (слишком пафосно звучит) часов и термометра.
Сначала собирался поставить в клаву термометр от "мушкетёра" , но потом передумал. На прошлую мою днюху, коллеги подарили настольный набор (часы, ручка,термометр)... пригодилось :wink: . Все было исполнено в хроме , но в моём случае-неприменимо. Пришлось красить под бронзу , получилось :puke: , спрятал механизм под панель , сверху закрыл латунными кольцами... работаю над изготовлением циферблатов. confused

[Alcohol™ offline]

Filimon, оригинально :D

[st2105 offline]

а ручку куда дел?

[Filimon]

st2105, Пишу ею в этой теме . :wink:

[Filimon]

Нашёл тонкую металлическую фольгу (предположительно латунь или похожий сплав меди) , методом лазерной печати на предварительно подклееной бумажной подложке (как готовят фольгу для травления печатных плат - http://datagor.ru/practice/diy-tech/pag ... -dlja.html ). отпечатал циферблаты

,

заменил старыё дефолтные





закрепил приборы термоклеем



Внешний вид с новыми стрелками







сзади корпуса часов есть колёсико регулировки хода , т.к. клавиатура в сборе не даст к нему доступа - решил вывести наружу







закрыл , пригодившейся крышкой от термометра, вывел ручку регулировки хода на 2мм , больше не надо - мешаться будет.



Через радиальные прорези в крышке свободно циркулирует воздух и позволяет термометру (он стоит рядом без крышки внутри) адекватно измерять температуру окр. воздуха.

[Alcohol™ offline]

Filimon, ну ты монстор такое на аукцион или в музей :D

[MasterNeo offline]

Как Обычно! ЗАЧОТ !!!!!!!!!!!!!!!!!!!!!!!! :super: :super: :super:

[Snaiperkot offline]

Не дошло confused Рисунок просто отпечатан на фольге или протравлен?

[Soul Eater offline]

меня постоянно мучает вопрос функционала... везде где вижу фольгированые циферблаты и т.д.
там хоть видно деления? ночью например?

[J. A. offline]

Soul Eater, неужели фотографии просто так запостили? :dontknow: Мне так кажется что даже издалека видно, что все удачно читается и при дневном свете и при работе подсветки.

[Soul Eater offline]

ну незнаю мне все равно не внушает доверия то что циферблат сливается с натуральным цветом прибора, да и со стрелкой
имхо это как минимум напряг глазам

хотя это наверное лично мои предрассудки, меня больше именно функционал заботит...

[Filimon]

Soul Eater, Основной функционад клавы в том , чтобы было комфортно печатать. Я не собираюсь при этом постоянно смотреть на часы или проверять температуру окружающей среды. Перепробовал огромное колличество вариантов цветового решения . Сам понимаю, что чёрные цифры на белом фоне - это идеальная видимость ... Но всё-таки остановился на фольге . Т.к. наиболее подходящая по дизайну хрень получается. Экспериментировал с толщиной линий и (имхо) добился сочетания , когда рисунок отлично виден , даже с метра-полтора , но не кажется при этом грубым и аляповатым. Рисунок напечатан лазерником на мет.фольге с разрешением 600точек на дюйм. Пробовал травить , но не понравилась проработка деталей. Стрелки действительно немного сливаются. Хочу заменить.

[Soul Eater offline]

может тогда стрелки в черный окрасить?
как вариант можно частично покрасить

по дизайну ничего не скажу, если бы не нравилось - хрен бы я следил за проектом =)

[Filimon]

Soul Eater, Частично переделаю стрелки, была мысль покрасить.

[Filimon]

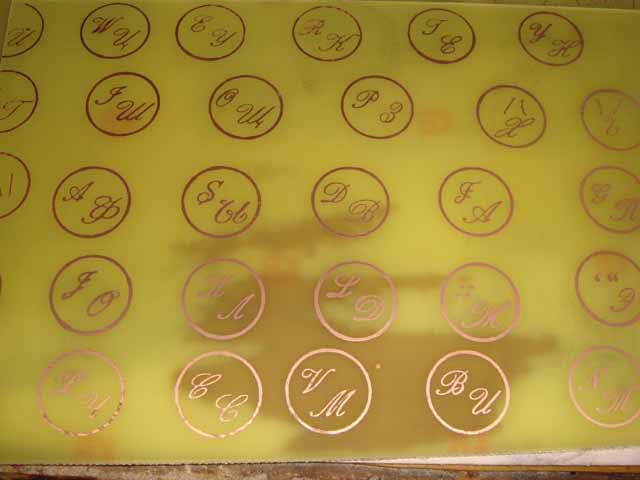

Блин, замучился с изготовлением кнопок. Хочу чтобы можно было изготовить из доступного всем материала. Экспериментировал с травлением текстолита.



Раньше в СССР выпускался текстолит тёмно-коричневого цвета , что идеально бы подошло для фона раскладки , сейчас ничего подобного найти не могу. Весь текстолит или зелёный или ... светло-зелёный. :mad:
Кто-нибудь видел в продаже текстолит коричневого или на худой конец - чёрного цвета ???
Если не смогу найти - придётся просто заказать лазерную гравировку по металлу . :dontknow:
