[Worklog] Custom "Острые грани"

[GuZLiK offline]

крутой дядька gud приятно видеть что мод-долгожитель не просто долгожитель ::-D:

[Mr_Pet offline]

GuZLiK, Alcohol™, :beer:
ну так уже поздно останавливаться, когда конец так близок :wink:

[Dorosh offline]

Ладно сдаюсь, теперь мне нравится :wink:

[Jubei offline]

Технология наклейки пленки улыбнула :D . На старой работе клеил подобную километрами на обычную воду. Разбрызгиваешь ручным распылителем на деталь и клейкую сторону пленки, накладываешь и гоняешь шпателем. Быстро и просто.... :wink: Но это так, к сведению...

А кейс интересный, вот только заклепки как то напрягают (лично мне так кажется), вернее их цвет. Просто есть сходная проблема, подумываю , а не покрасить ли их перед заклепыванием, а потом через резинку приклепать confused

[Mr_Pet offline]

Jubei, может конечно плёнка такая попалась. Хотя неизвестно. :wink:

Заклёпки мне наоборот нравятся, как раз тут своим цветом в общий стиль вписываются. Просто если ты их покрасишь, то в самом конце заклёпочник давит сверху на заклёпку и краска может немного ободраться

Dorosh, :beer:

[LIQUIDator offline]

нравится :super:

[Mr_Pet offline]

Из-за некоторой сторонней занятости, в том числе универа, продолжение немного затянулось.

Итак, что было сделано:

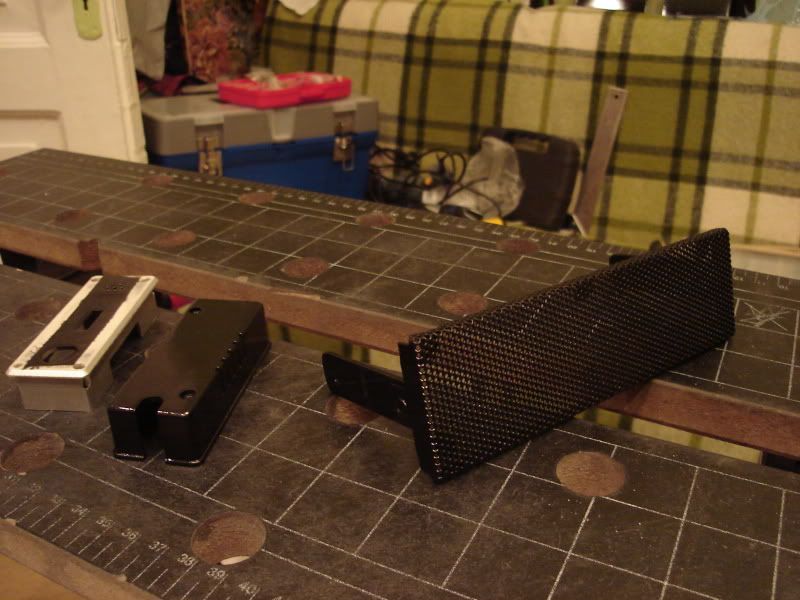

1) Разрешился вопрос по поводу 5 дюймовой панели. Моддер xen9n отдал две панели, которые были из сетки, что вписалось отлично. :beer:
Их немного модернизировал под корпус и покрасил в чёрный металлик, в том числе и блок звуковой активации неонок в этот же цвет.
По качеству вышло отлично, но больше поразило другое - краска с лаком высохла за 1,5 часа ( :shock: ). Краска фирмы CAR-REP.
Фото:

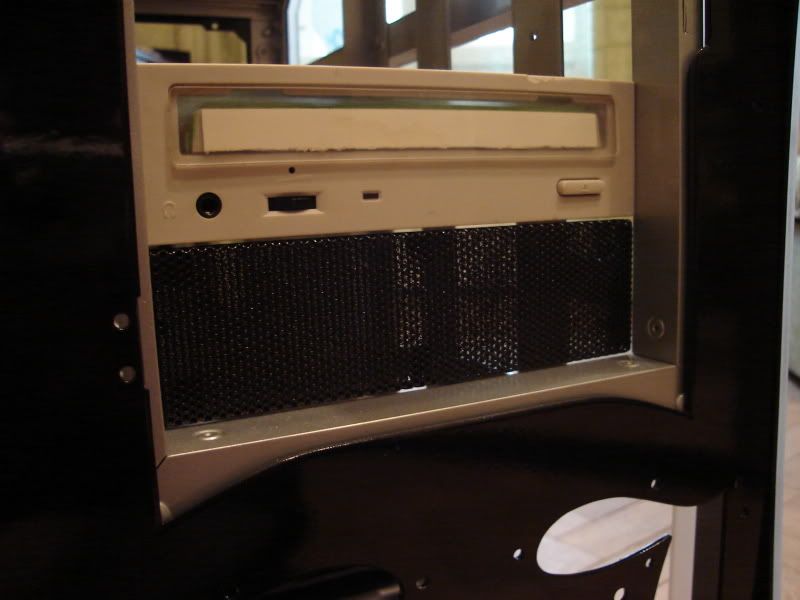

Ну и в корпусе со сломанным приводом :shy:


2) Вся подсветка - прокладка проводов в накладках заняла около двух дней.
Сделал каналы в накладках:

Спаял по несколько диодов последовательно (чтоб меньше проводов было), на середине цепи поставил клеммы (чтобы можно было спокойно снять нужную подсветку от определенной накладки), ну и питание к молексу. Также впайл в цепь кнопку на вкл./откл. подсветки накладок (будет вынесена на верхнюю накладку). Провода будут невидны глазу, т.к. пройдут по каркасу и растяжке(форма у неё П-образная), а подключаться к молексу будут за посадочным местом материнки.
В процессе не без косяков обошлось, но вышло отлично. Фото:

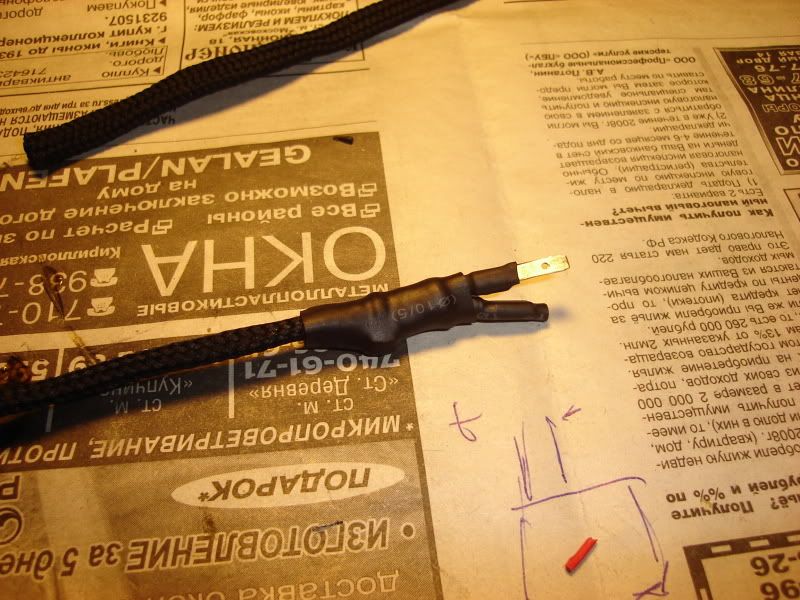

Ну и вид двух клемм(самая маленькая, что нашёл в авто магазине):

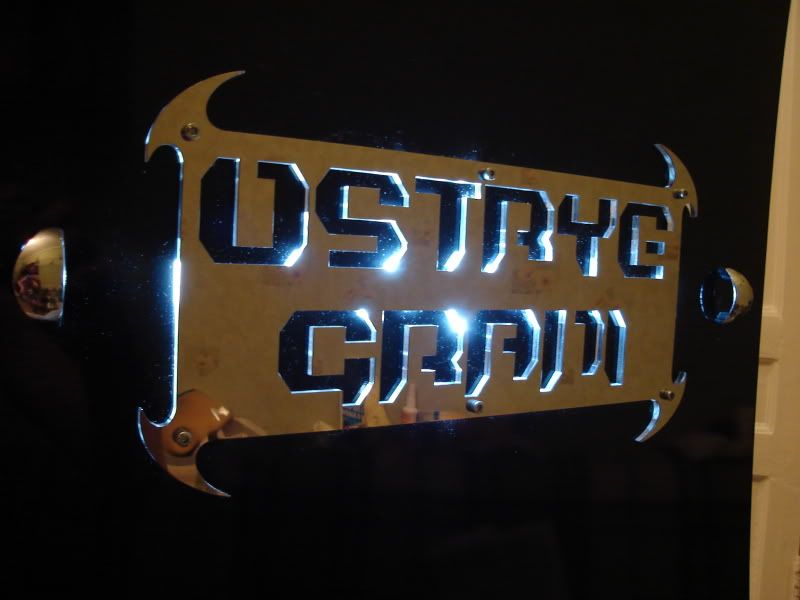

Ну и как смотреться будет в конечном виде в темноте (накладка, на крышке которая будет):

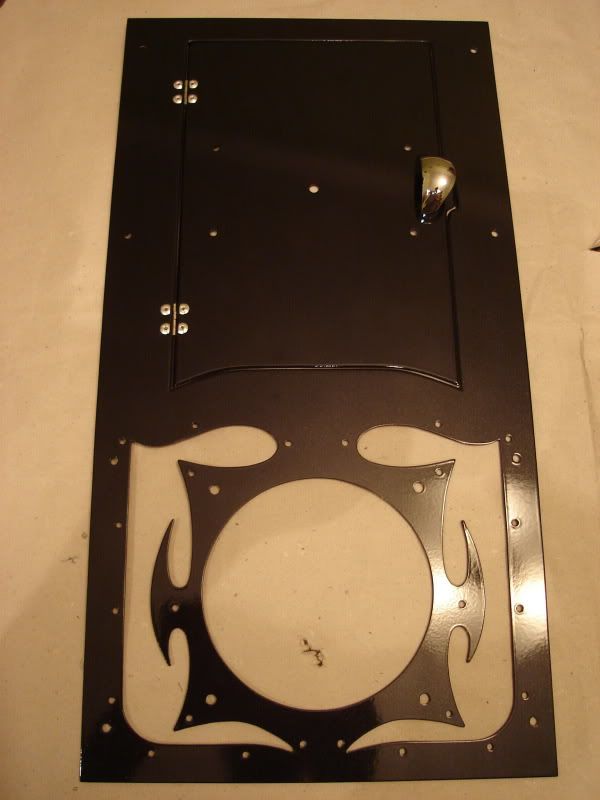

3) Окончательно разместил крышку на передней панели. На заклёпках. Радует что зазор между панелью и крышкой вышел минимальный и одинаковый:


Теперь дело за полировкой накладок и их окончательным размещением.[/b]

[Mr_Pet offline]

Продолжение.
Отполировал панели. Полировал пастой ГОИ №2. Сначала насадкой на дрели, а потом тканевой с дремелем.

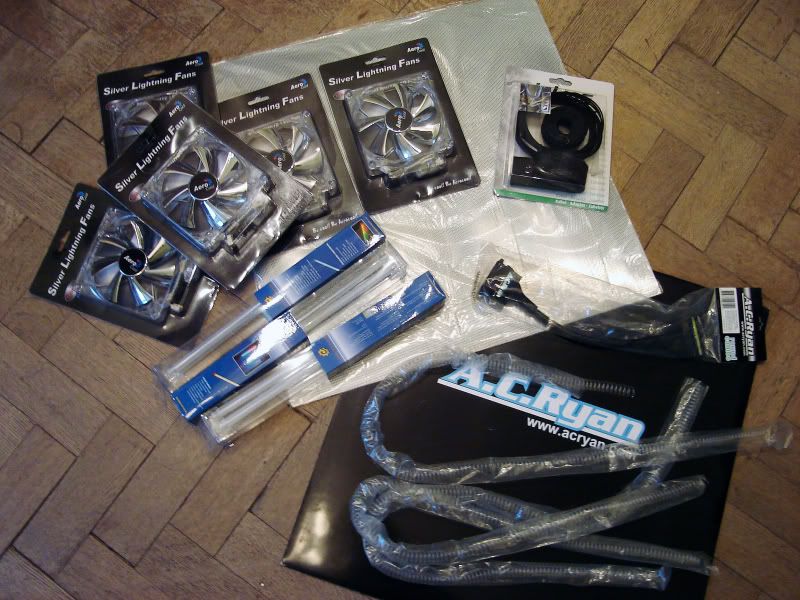

Наконец-то получил долгожданную посылку из немецкого моддинг-магазина. Поразило как была упакована посылка - всё очень плотно, с поролоном и пакетами с воздухом (!!!). Вентиляторы оказались полностью бесшумные.

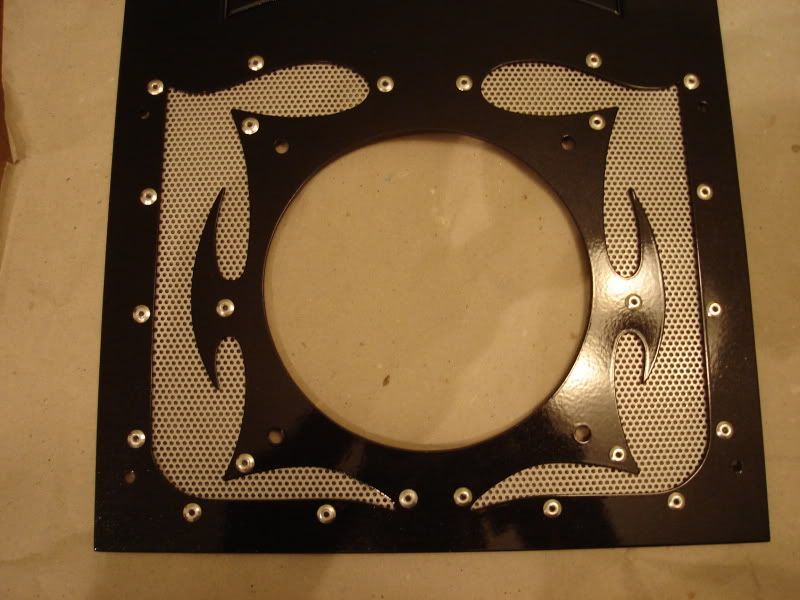

Сразу же вырезал сетку на переднюю панель. Так как сетка была покрашена только в серебряный цвет, покрыл её для защиты лаком. И в конце закрепил на заклёпках:


Окончательно прикрепил накладки и кнопки.

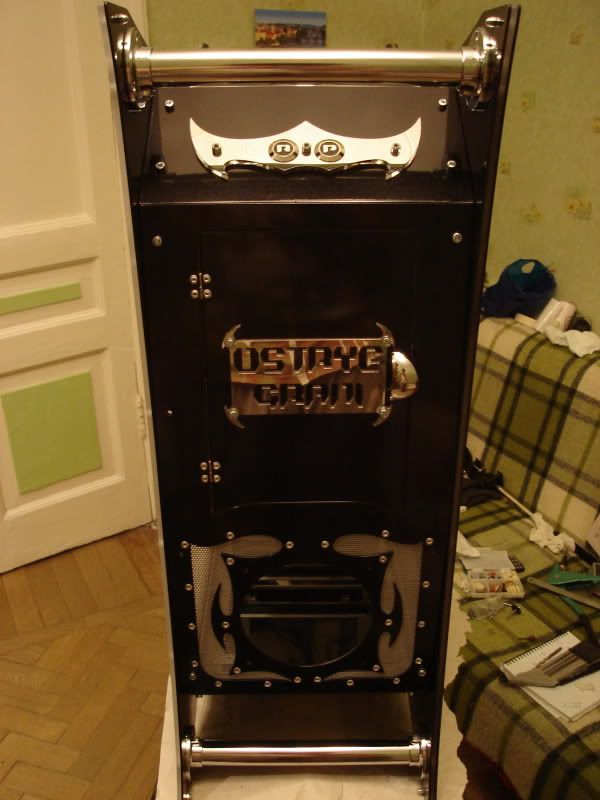

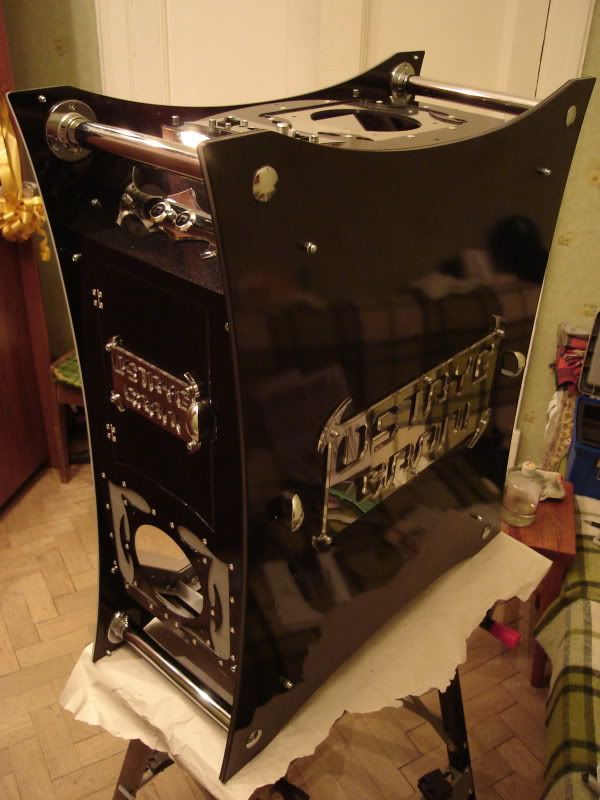

Общий вид с откл. подсветкой:


На верхней накладке - кнопки вкл./выкл. компа:

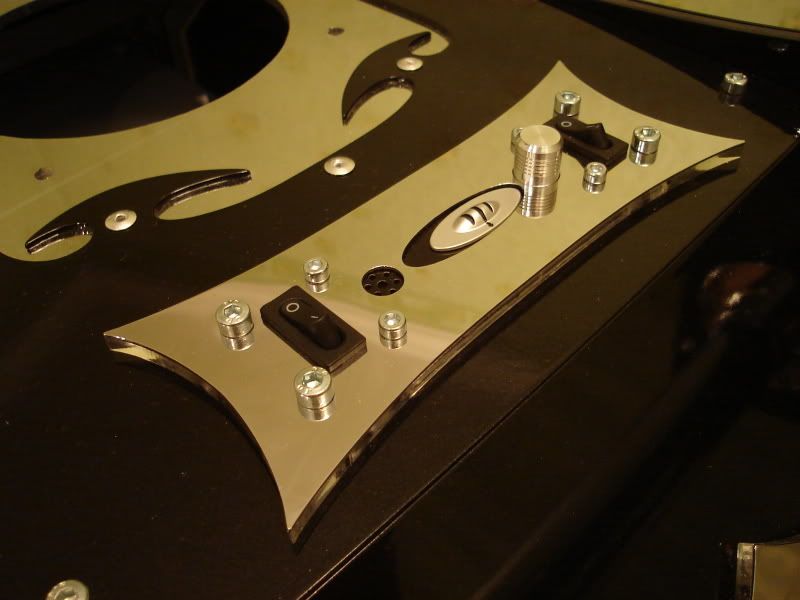

Верхняя накладка (отв. за подсветку). По центру - блок звуковой активации неонок, слева - кнопка вкл./выкл. 4-ёх неонок, а справа кнопка вкл./выкл. подсветки всех накладок:

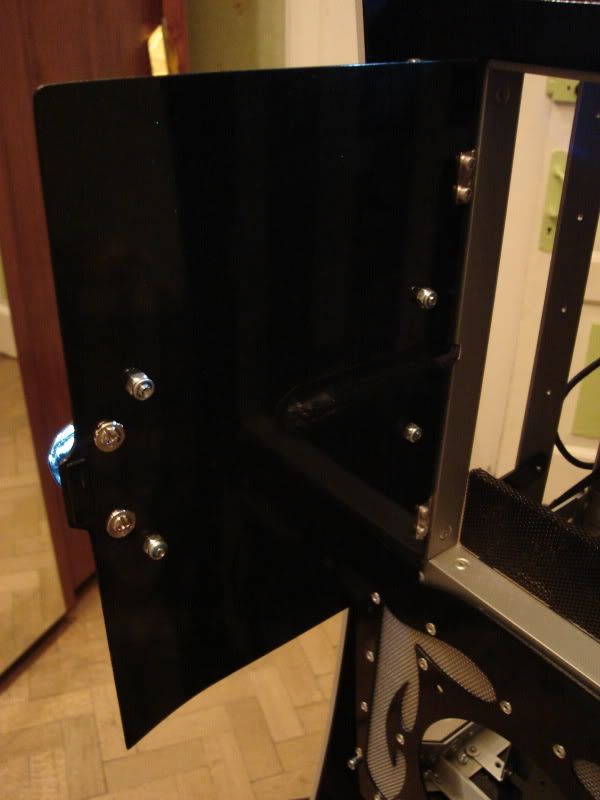

Вид дверцы изнутри (на провод наклеена чёрная самоклейка, чтобы не болтался соплёй):

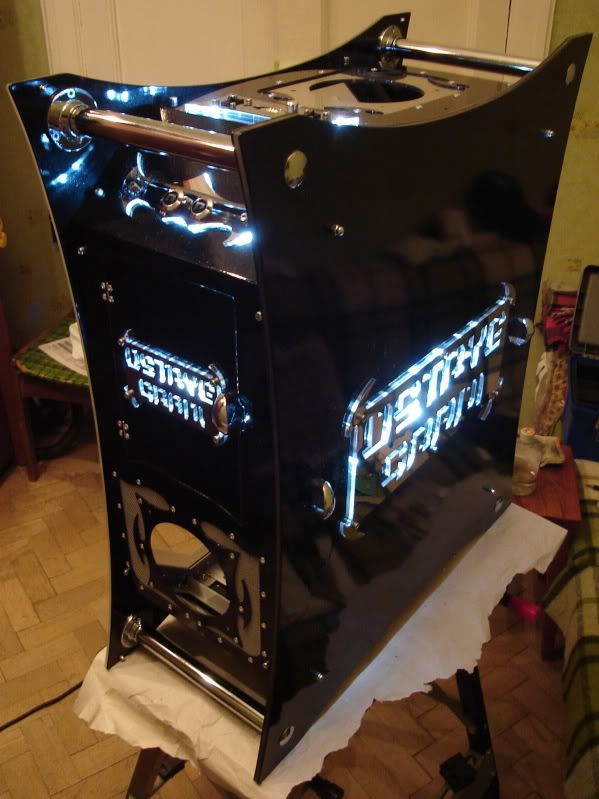

Вид в полутьме:

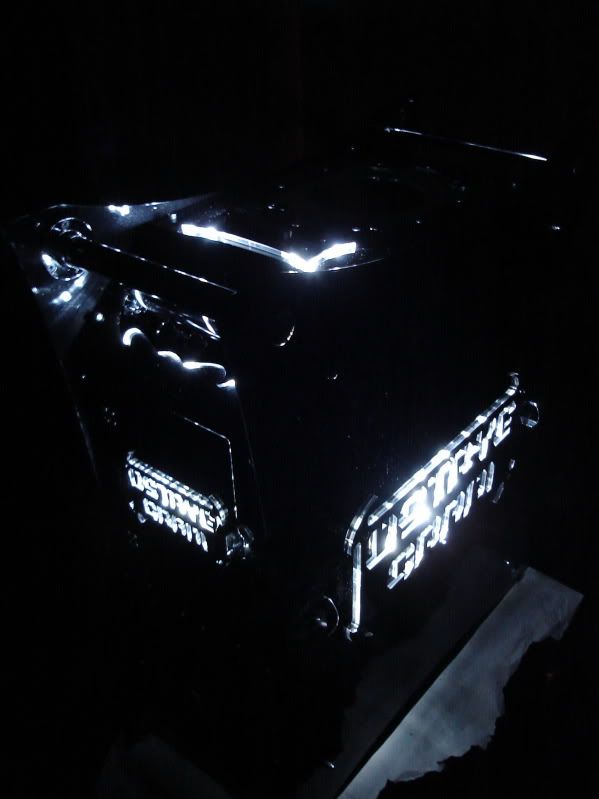

Вид с полной темноте:


Теперь надо покрасить инверторы неонок в чёрный металик (изначально у них ужасный цвет - голубой), и поместить в оплётку все провода. А также сделать эскизы грилей на все вентили. На передней панели будет 3D гриль, а остальные 2D.

[Квайкер offline]

очень круто :super:

[-=MaD_MaN=- offline]

Стилный корпус получился. Круто выглядит. :wink:

[Mr_Pet offline]

Небольшой апдейт.

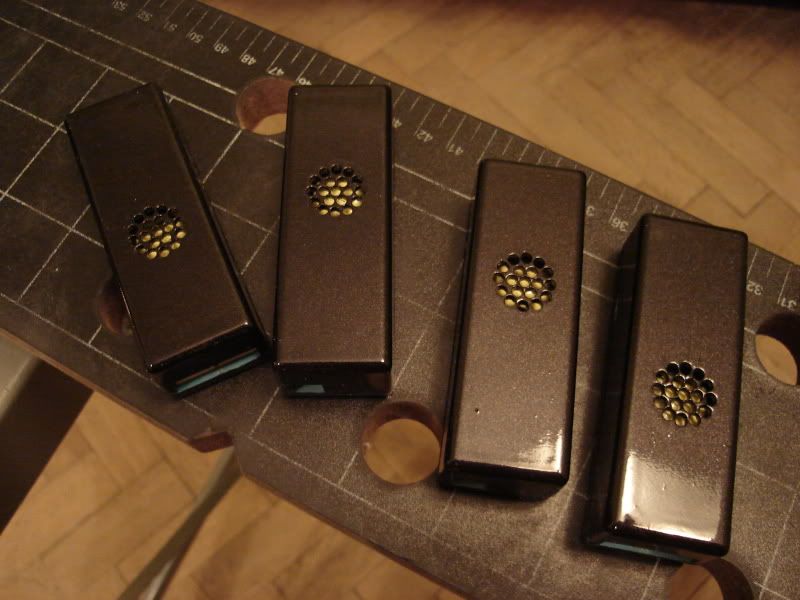

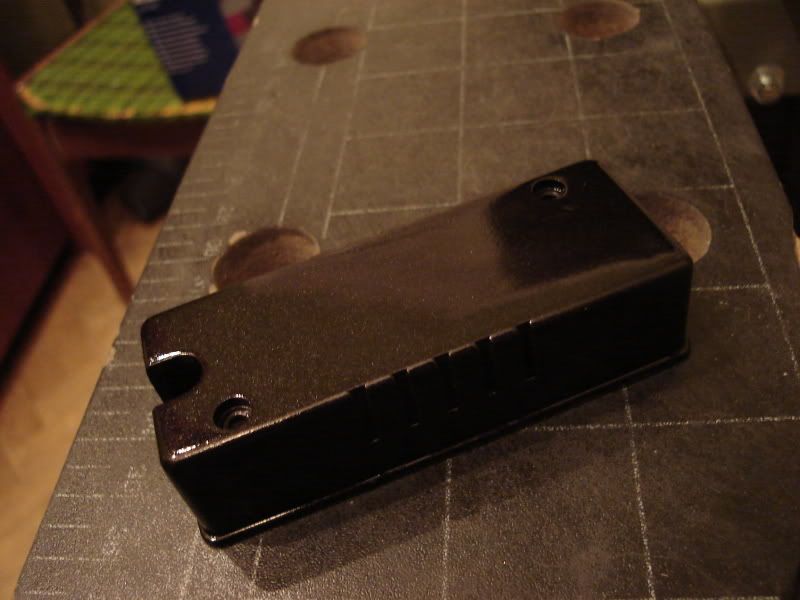

Расверлил вентиляционные отверстия на инверторах и покрасил их в чёрный металлик:


Подрезал винтики, чтобы лучше влезали по углам, для крепления винчестера:


Купил в рок-магазине шипы (будут располагаться по центру гриля):

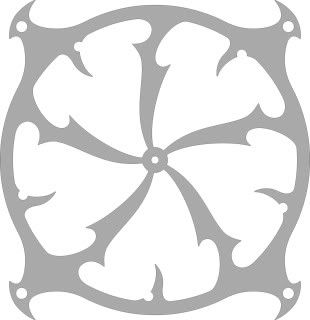

Ну и собсна сам эскиз гриля. Отдал уже на лазерную резку, в понедельник получу. Будет из 3мм зеркального плекса.
Фото:


ПС: А также в моём полку прибыло. Приобрёл консоль, теперь вечера будут веселее ::-D:

[Alcohol™ offline]

Mr_Pet, её тоже модить в острые грани будешь?

[GuZLiK offline]

Mr_Pet, уееее, сам недавно приобрел ::-D: от Gears of wars 2 и skate 2 не оттащить

[Mr_Pet offline]

Alcohol™,
пока не буду, на гарантии ещё. А так в дальнейшем посмотрим, но мне она именно белой нравится :)


GuZLiK, даа, как раз в Бернаут Парадайс и Гирзы 2 первым делом начал играть, улёт :beer:
