Проект 5Э2бис.

В этой ветке публикуются так называемые WorkLogs, т.е. дневники работ над корпусами.
Ответить
Сообщений: 52 • Страница 2 из 4 • 1, 2, 3, 4

Сообщение Fishh » 31 авг 2013 22:19

Все верно о покраске. Но !. я для пробы покрасил заднюю стенку (условно заднею ), в серый цвет, кстати очень похожей фактуры на краску аппаратуры РЛС .
Результат: слишком похоже на стандартный "серый" цвет ПК confused

Итак: Разобрана и окрашена клавиатура, сейчас сохнет последний слой перед лакировкой. Завтра сборка клавиатуры.

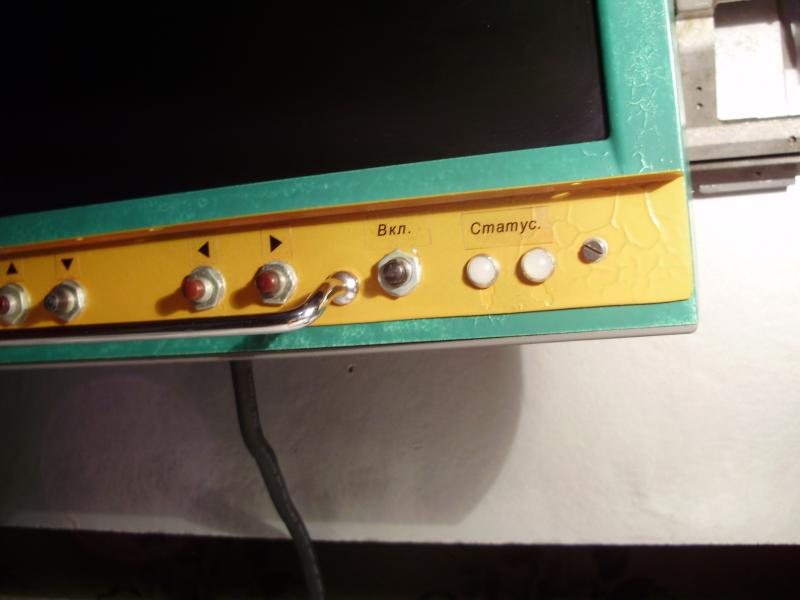

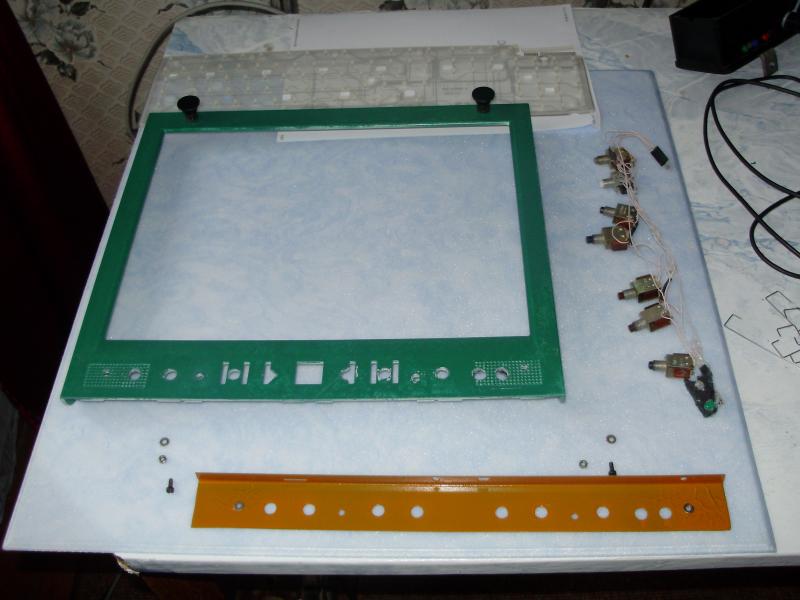

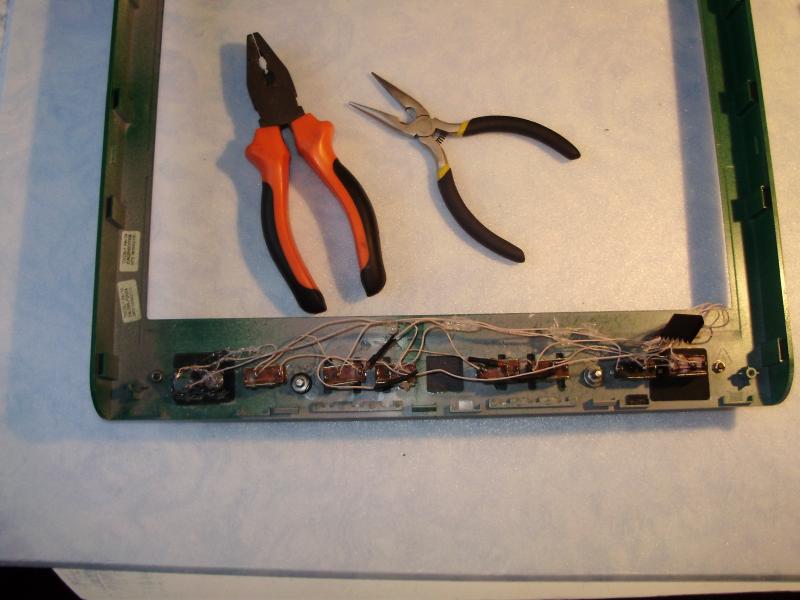

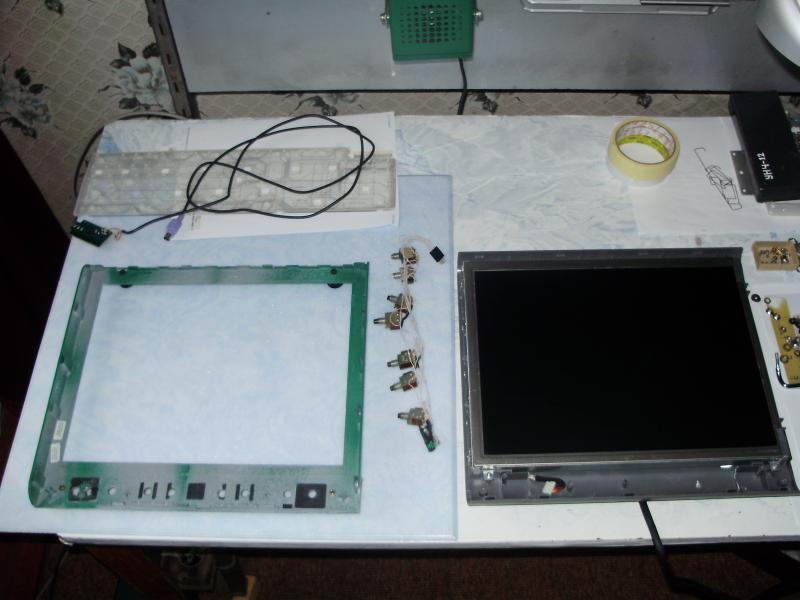

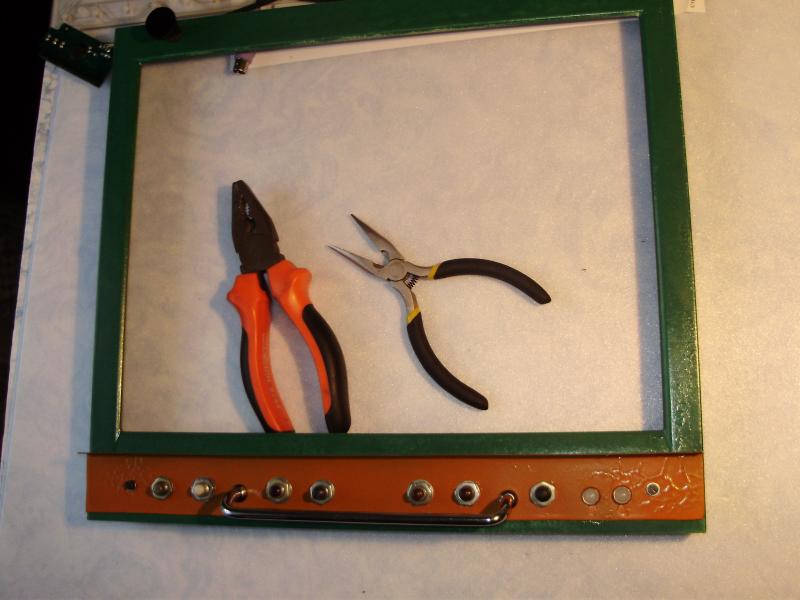

Разобран монитор и перекрашена кнопочная панель, заодно фотографировал процесс.
Монитор куплен БУ за 500грн.

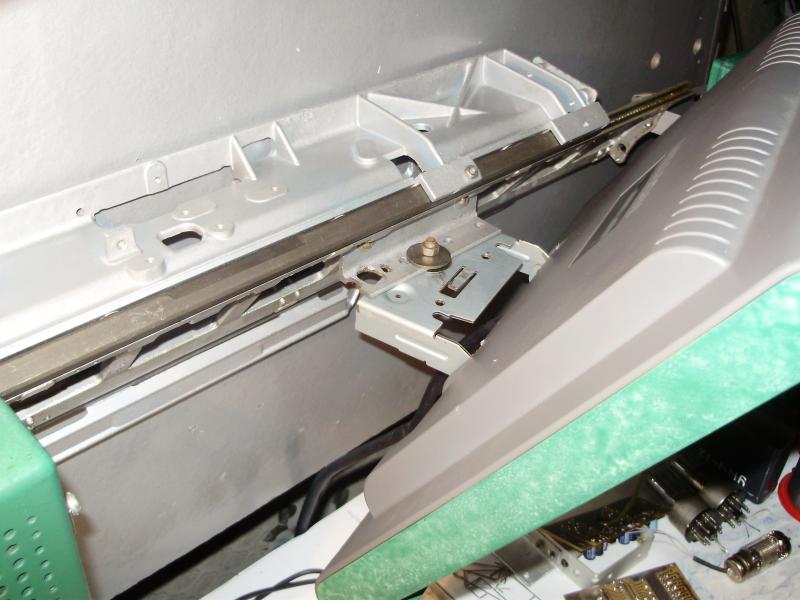

Как уже писал, монитор крепиться подвижно на каретке от пишущей машинки "Ятрань.", на уголке и перепиленном штатном кронштейне. В результате ход по горизонтали 500мм., угол отклонения вокруг вертикали + - 15 градусов., вокруг вертикальной оси + 30 градусов., - 90 градусов.

На картинке ниже хорошо видно артефакты под краской, такое образовалось из за реакции грунтовки во время первой покраски, думал думал и решил не удалять, надписи как и прежде на самоклейке на струйном принтере.
Кстати оказалось проблемой купить эту самую "самоклейку" , у меня в ближайшем райцентре и даже в областном центре, г. Хмельницкий, такое еще поискать надо, да и продавцам надо объяснять чуть ли не на пальцах. :mad:
Пока пальцем не ткнешь ; "нету и все !"
P.S. Проект строго говоря держит начало с осени 2012 года. :wink: .
По ходу надо было купить/сделать оснастку и научиться работать с ней, например "балиринка" , для других хобби дел купить и освоить токарный и сверлильные станки, сделать/переделать бокс для покраски, ну и много чего ...
P.P.S. Только сейчас заметил что дневник назвал "Проект 5Э2бис" надо было "Проект 5Э92бис" :weep:
Вопрос модераторам, переименовать возможно ?
Последний раз редактировалось Fishh 01 сен 2013 21:27, всего редактировалось 2 раз(а).
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 31 авг 2013 22:34

Еще задача, передалать или заново сделать новый УНЧ, предыдущий вариант совсем не гуд.

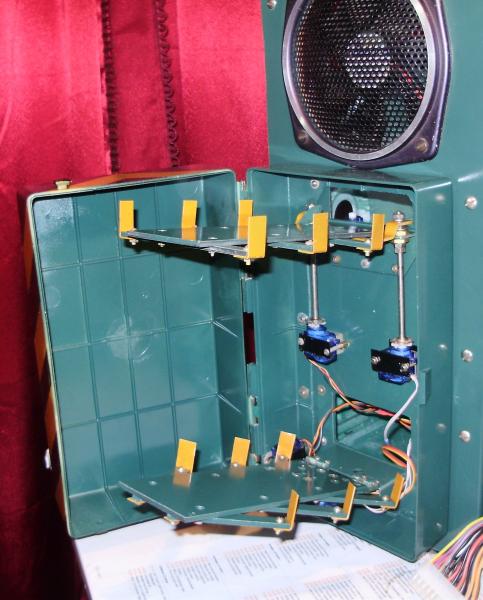

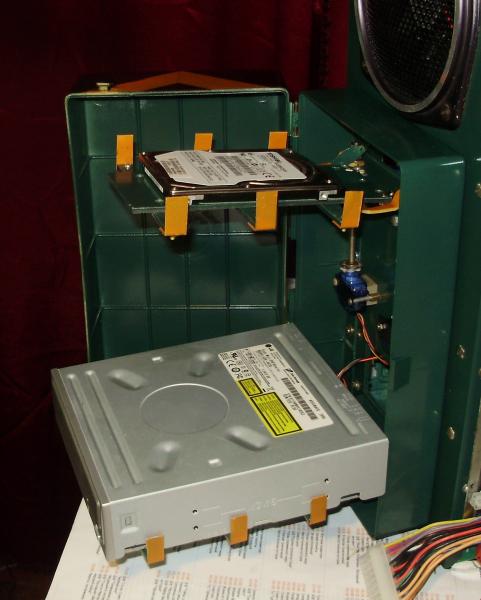

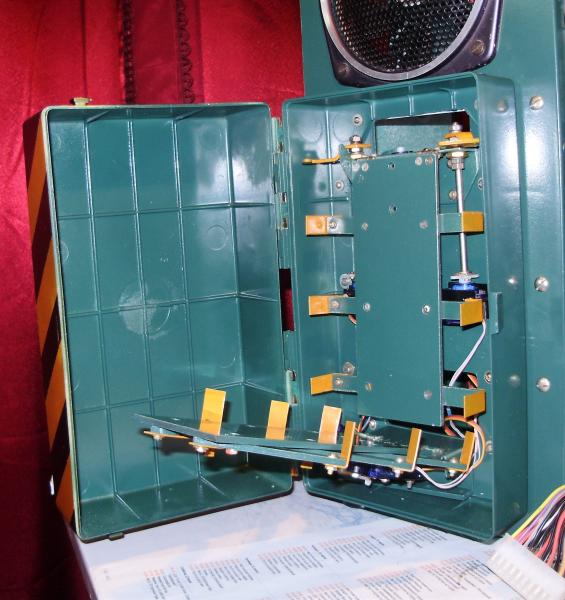

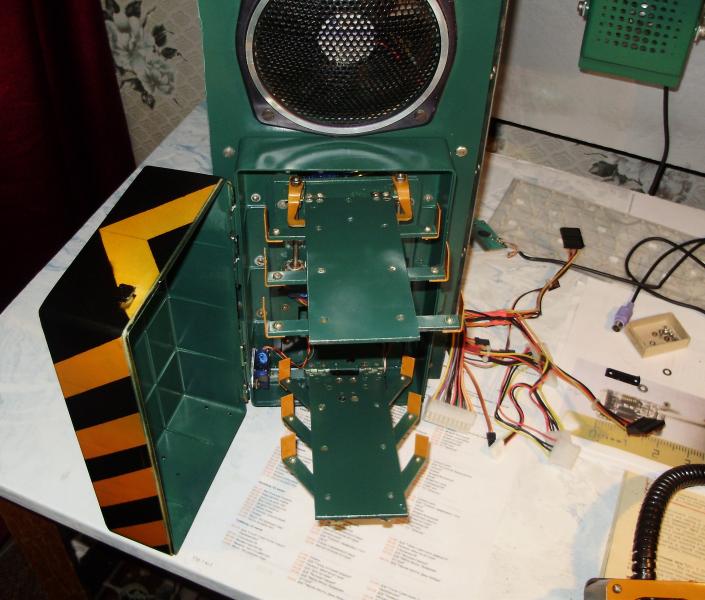

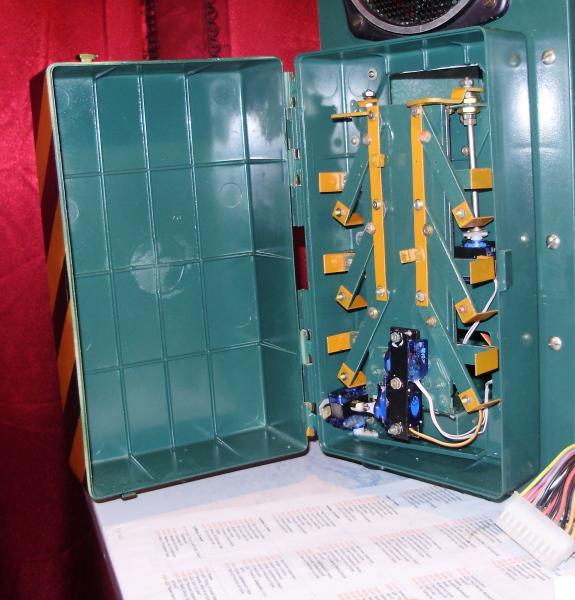

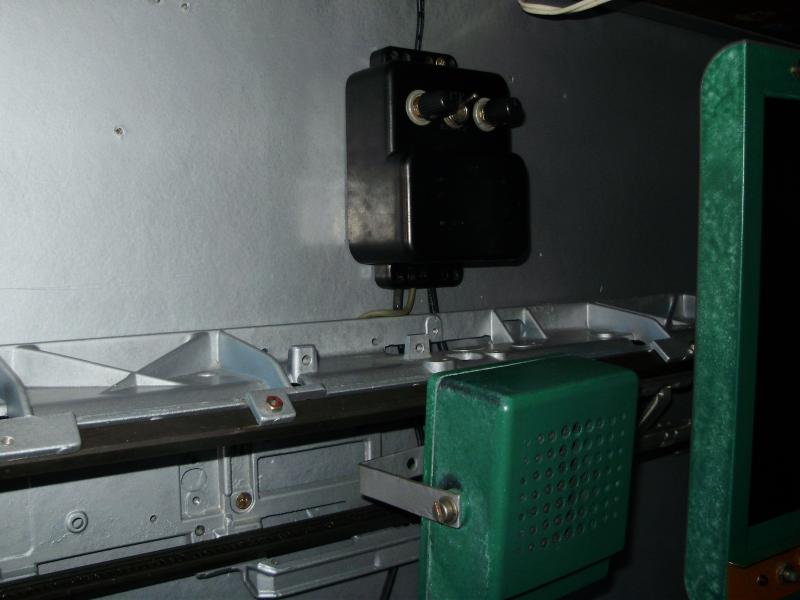

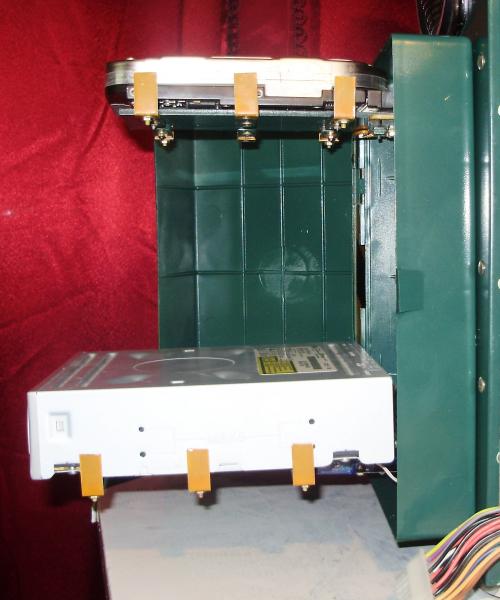

Вдогонку, только что установил на место механику.
Перед покраской все разобрал, так что теперь надо установить и настроить тяги.
И заново снять тайминги сервоприводов.
Ну и надо уже садиться за модуль управления всем этим...
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 31 авг 2013 23:02

Вот еще... чуть не забыл :wink:
Проект ведь обширный, по моему мнению преобразовывать только что то одно, неверное решение, поэтому изменяю все что на столе и возле него.
В частности давно хотел сделать часы.

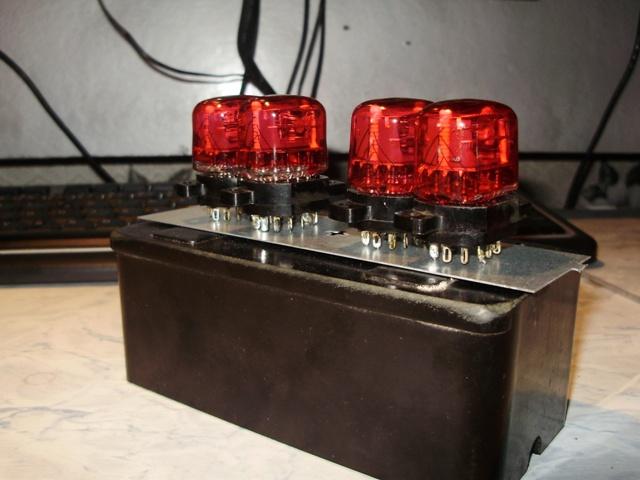

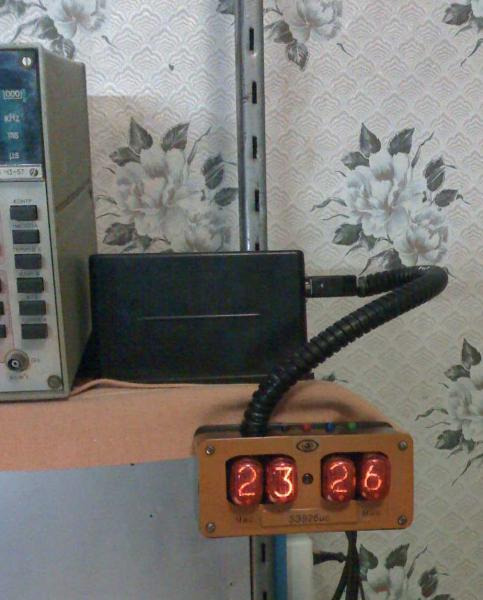

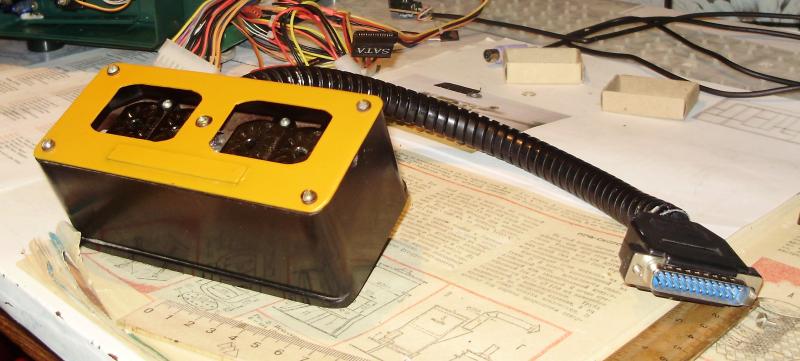

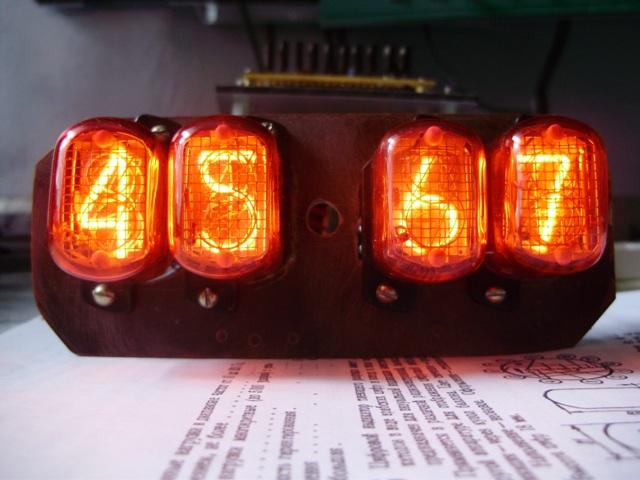

Вот уже пошло дело, это блок индикации на газоразрядных индикаторах ИН-12Б
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 01 сен 2013 21:32

Продолжение ...

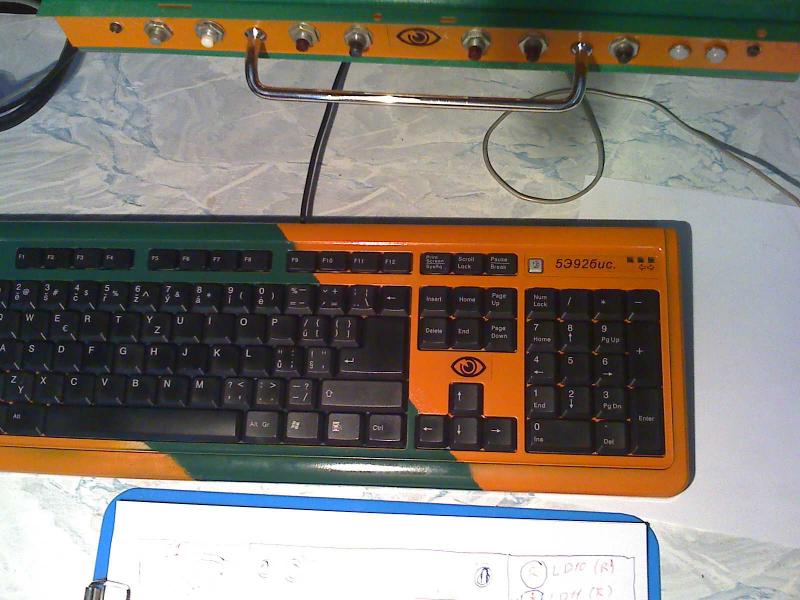

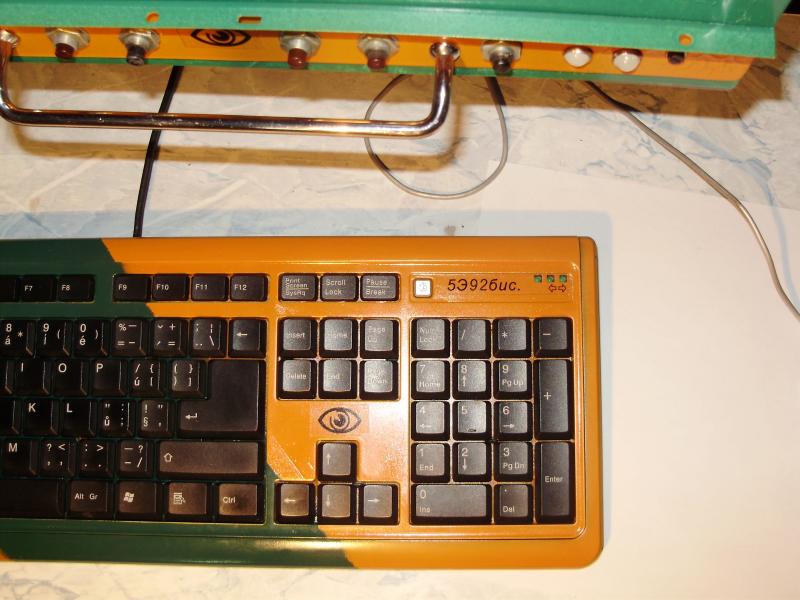

Окрасил клавиатуру.

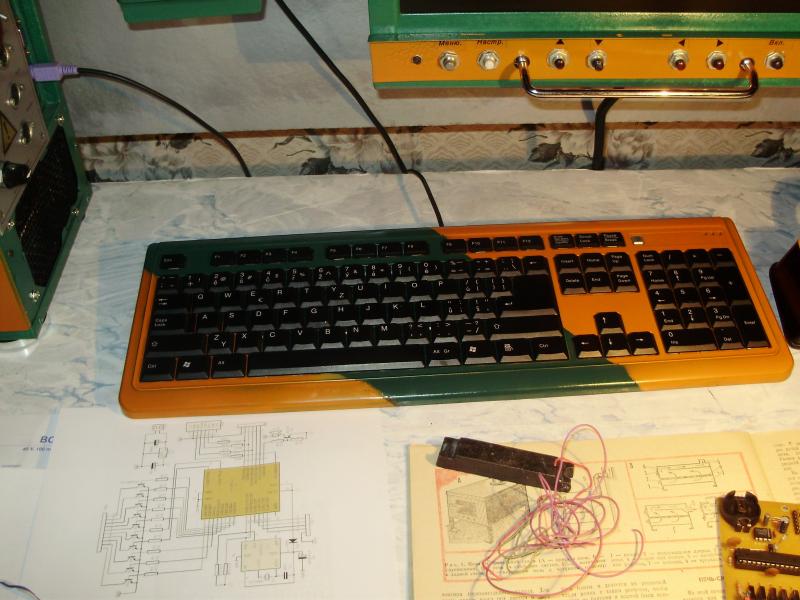

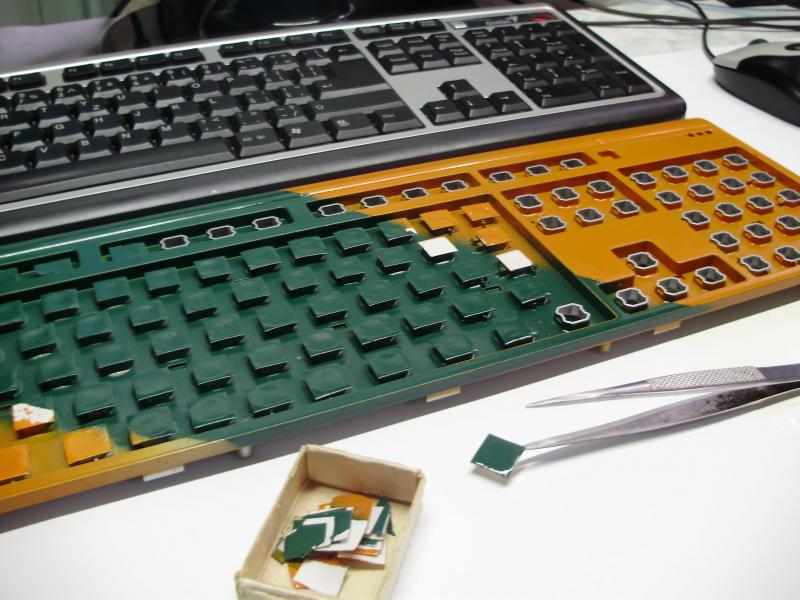

Снял заглушки и собрал.

А также окрасил решетку БП в черный цвет, ранее был чистый метал нержавейки.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение F0RESTER68 » 01 сен 2013 22:34

Отлично! :super:
О_О боятся, а руки DELают!
F0RESTER68 offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 205
Зарегистрирован: 04 ноя 2010 18:59
Откуда: Тамбов
Вернуться к началу

Сообщение Fishh » 03 сен 2013 22:11

Вот засада, никак не придумаю чем заменить китайский тумблер с крышкой.
Пробовал пару совковых кнопок, не гуд...
Там у меня еще лишняя дырка которую прикрывает конструкция тумблера. Вот и дырка мешает. :tratata:
Попробую завтра ошкурить и окрасить в зеленый, или оранжевый а может в черный.
Тут еще авторский код к часам не лезет, сижу свой кнопаю.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 04 сен 2013 15:41

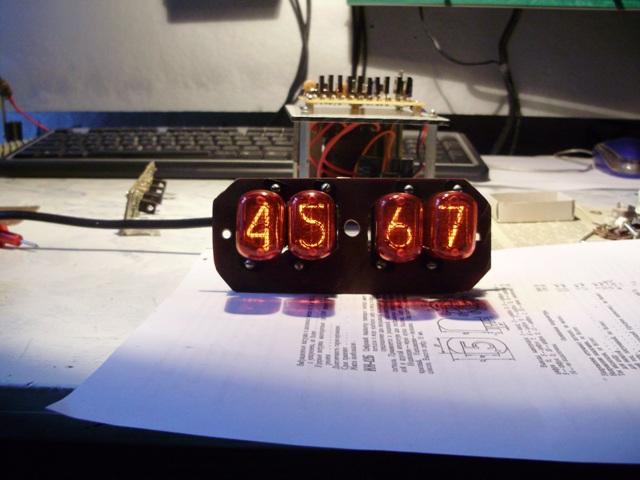

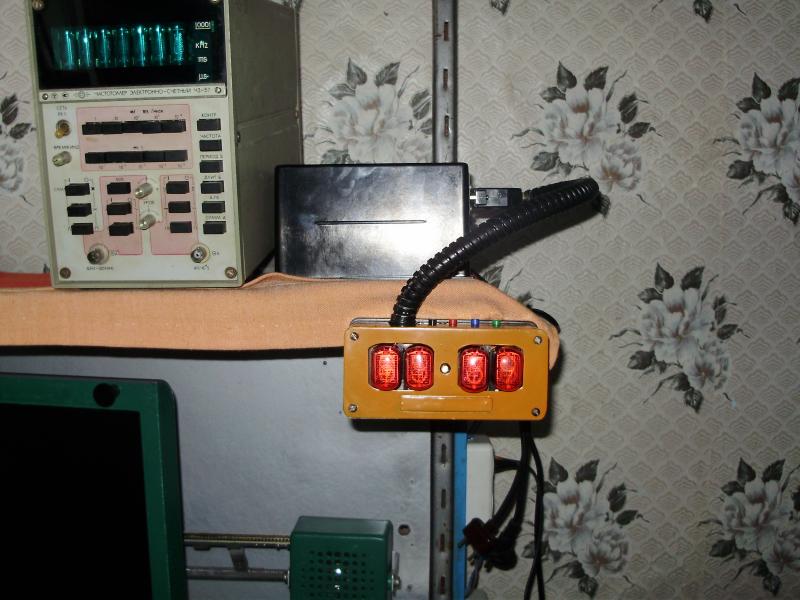

Часы пошли.
Вопрос. Как залить видео ? или поставить линк на ролик в ютюб ?
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 04 сен 2013 23:36

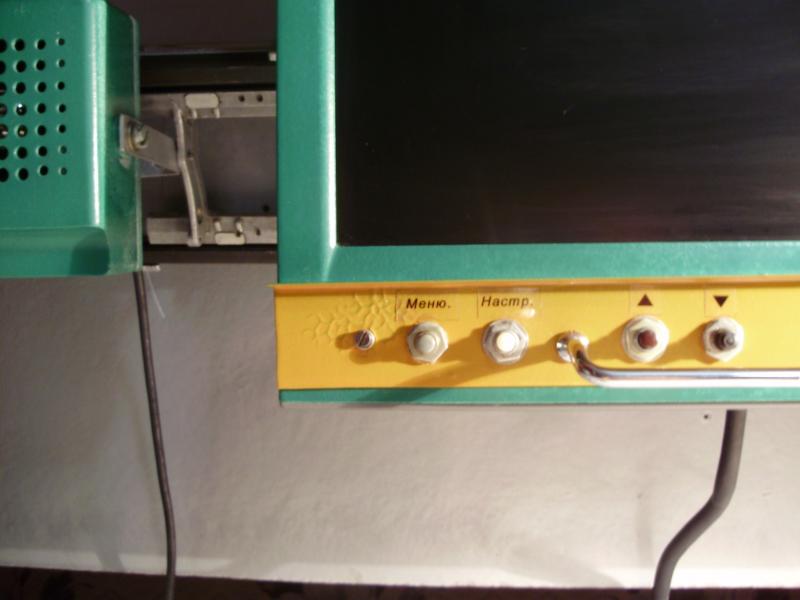

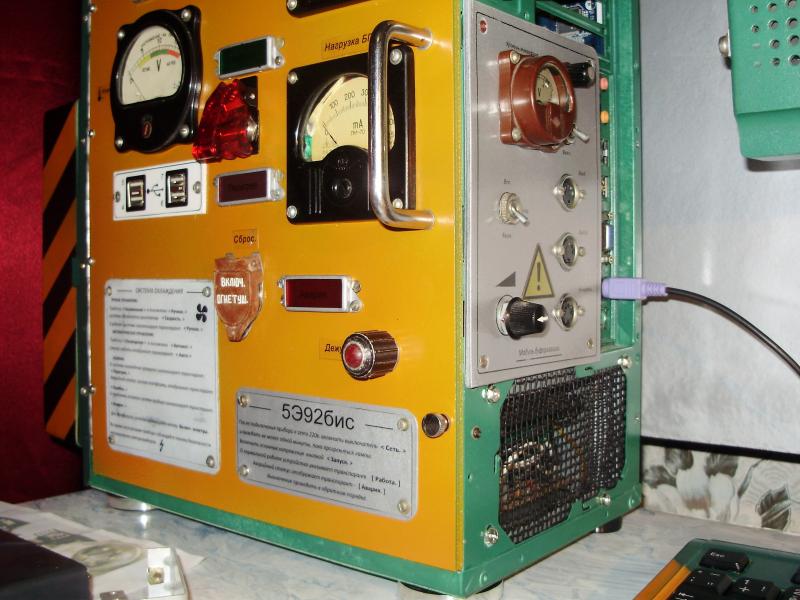

Нарисовал и напечатал наклейки :wink:
Практически все фото сделаны мыльницей OLYMPUS FE310
Чуть видео.http://youtu.be/nzhfmMoGqqQ
А здесь трубой моторола, те же участники :D
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 05 сен 2013 16:35

Продолжение.

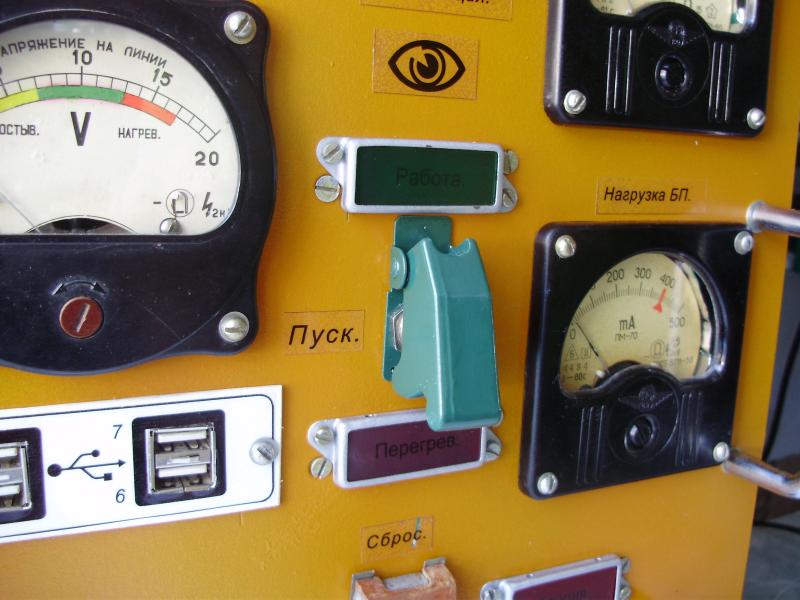

Установил перекрашенную крышку тумблера "ПУСК.", а также заменил китайский тумблер на советский.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Serggg » 06 сен 2013 09:35

Как планируешь использовать тумблер "пуск"? Включил-отключил (не гармонично)? А если просто включил (всё равно что нажал кнопку пуск и не отпускаешь) как среагирует система?
http://perf.modder.ru/galleries.php?act ... ry_id=3184
http://perf.modder.ru/galleries.php?act ... ry_id=3228
Serggg offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 130
Зарегистрирован: 24 сен 2010 20:05
Вернуться к началу

Сообщение Fishh » 06 сен 2013 19:52

Крышку открыл, тумблер вверх, крышку щелкнул, тумблер выключился, МК засек и начал процедуру запуска ...
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 06 сен 2013 21:49

Переделал УНЧ, чтобы не выделялся.

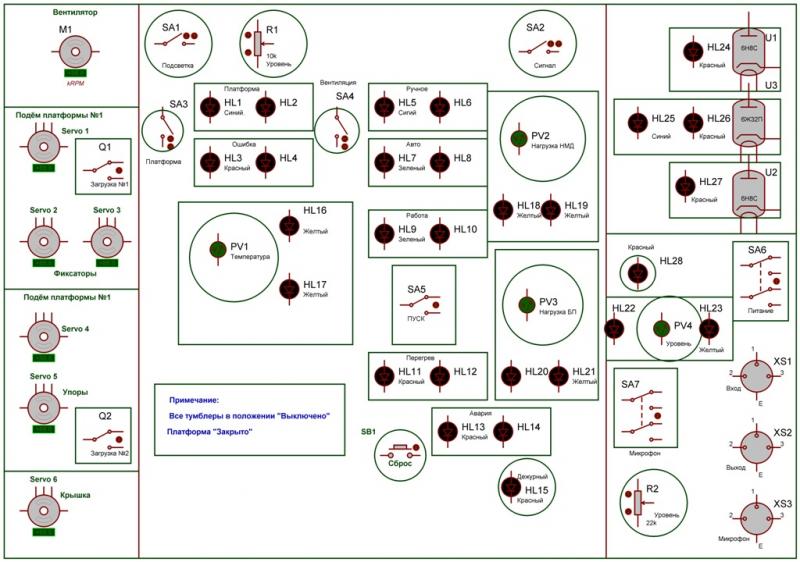

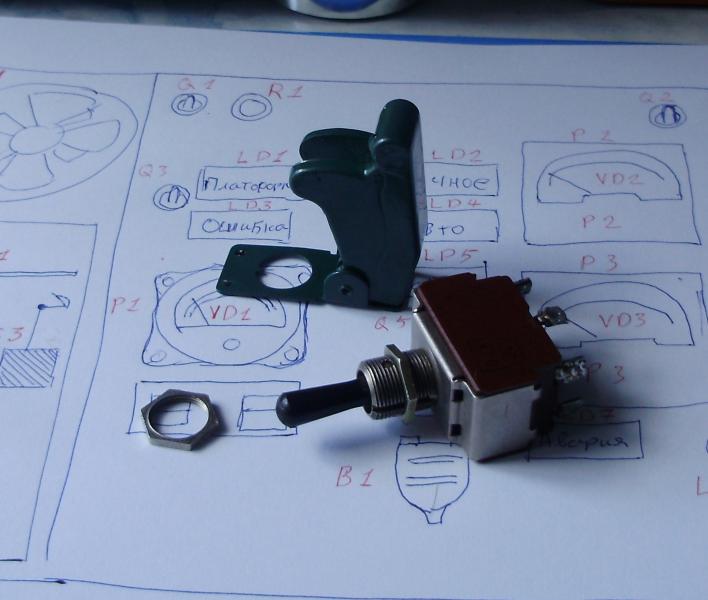

Набросал расположение и количество элементов индикации и управления.
Надо купить грунт для пластика, тот что есть "универсальный" , никуда негодный. confused это видно на боковой части монитора.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 09 сен 2013 19:28

Продолжаю...

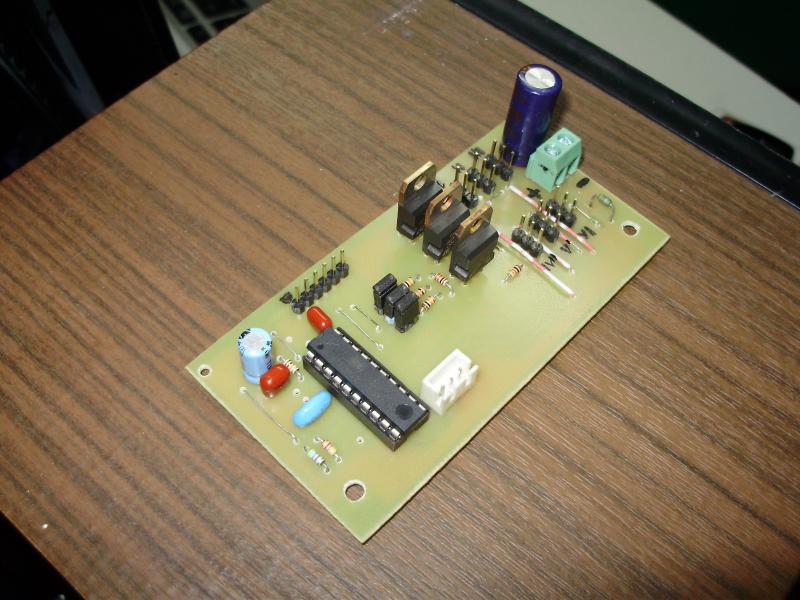

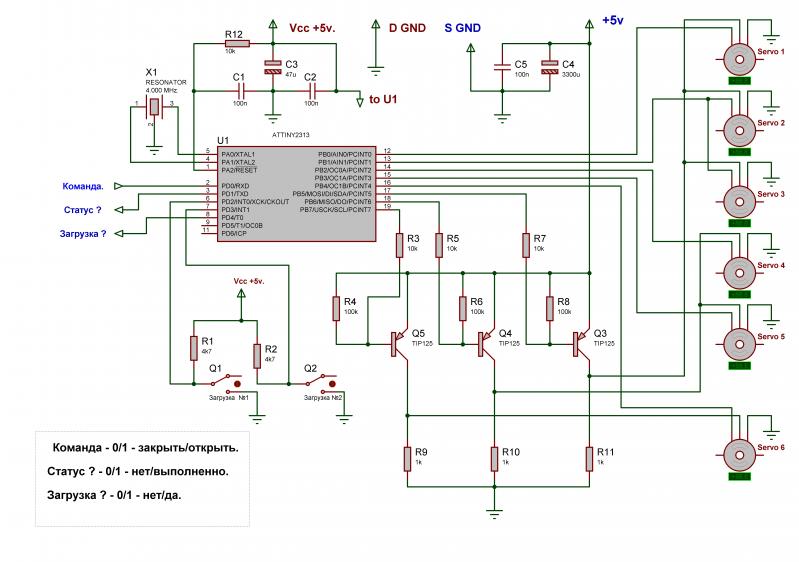

Готова плата управления механикой, (платформа).

Готова схема другой. Постараюсь сегодня нарисовать монтаж.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 11 сен 2013 21:16

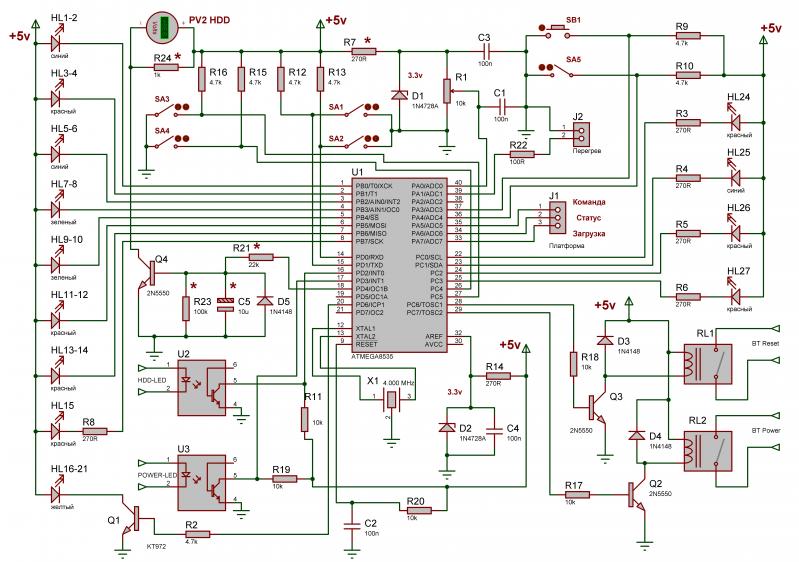

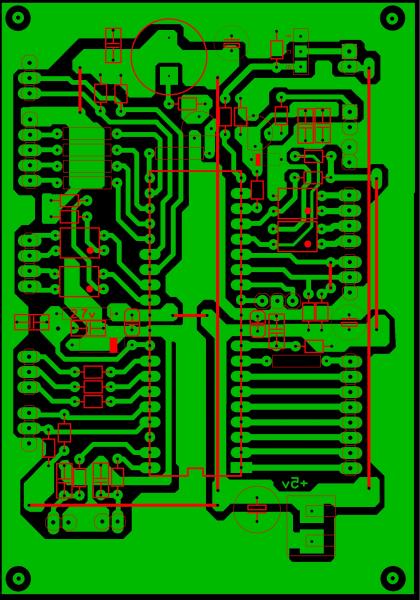

Только что закончил рисовать.

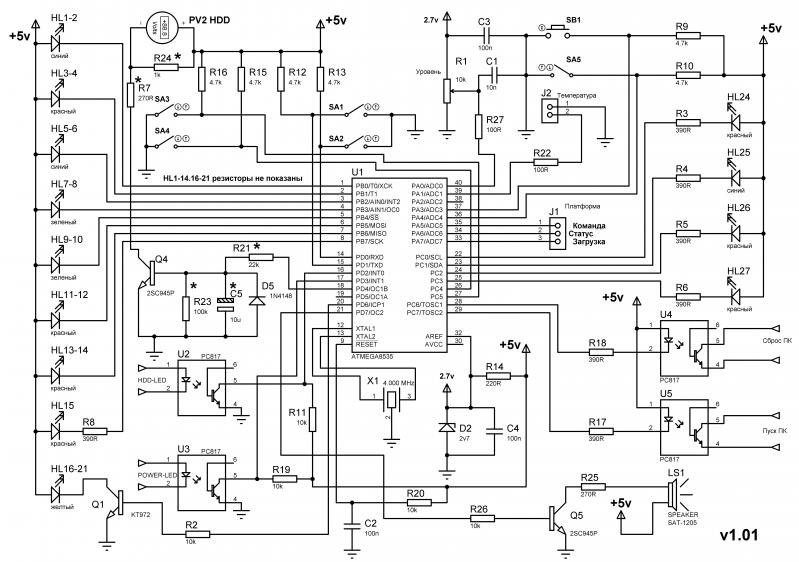

Немного переработал схему основного модуля, убрал реле, исправил ошибки.
Возможно завтра сделаю ЛУТ, вытравлю, высверлю, запаяю плату.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу

Сообщение Fishh » 13 сен 2013 18:47

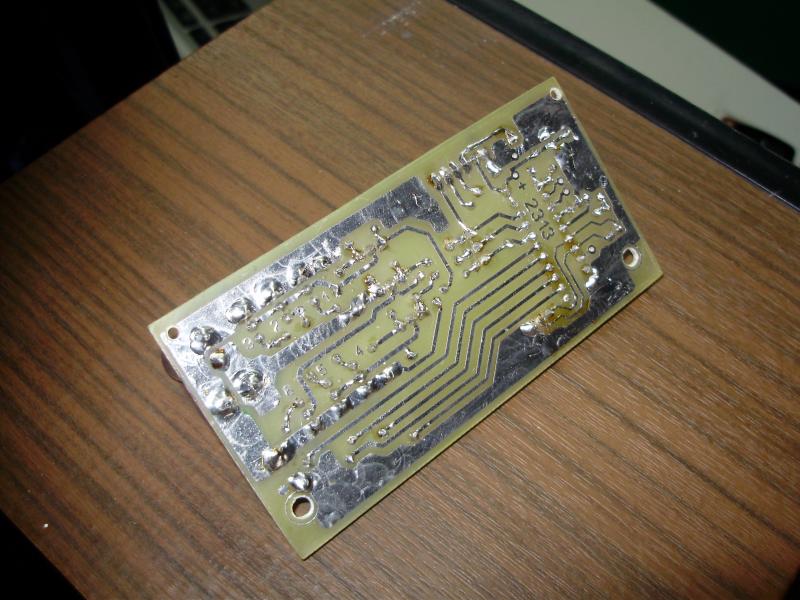

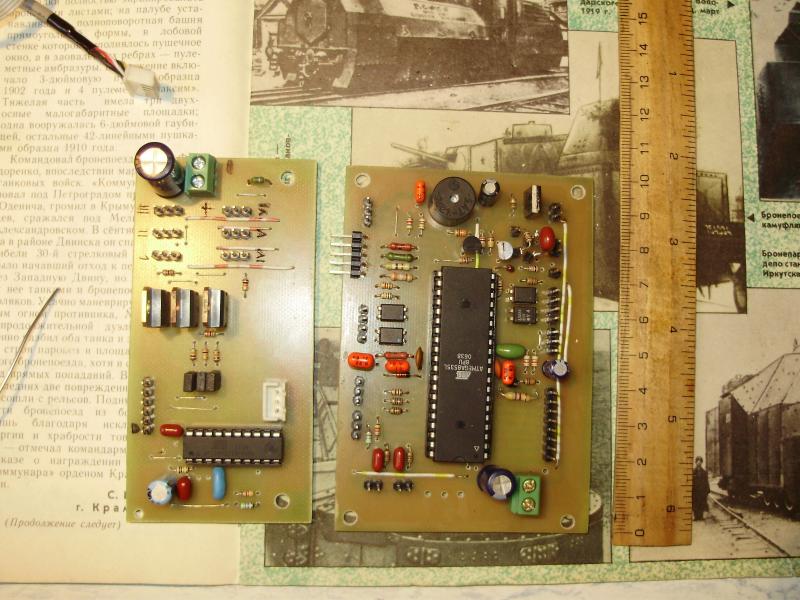

Сделал основную плату. Теперь написать управляющую программу.

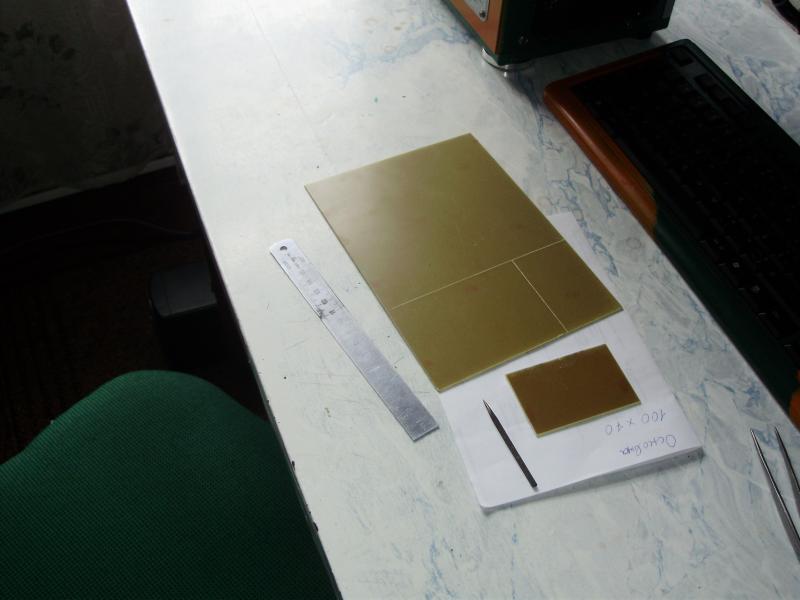

Разметим...
Большой утюг, большая фото кювета, Большая Советская Энциклопедия. :wink:

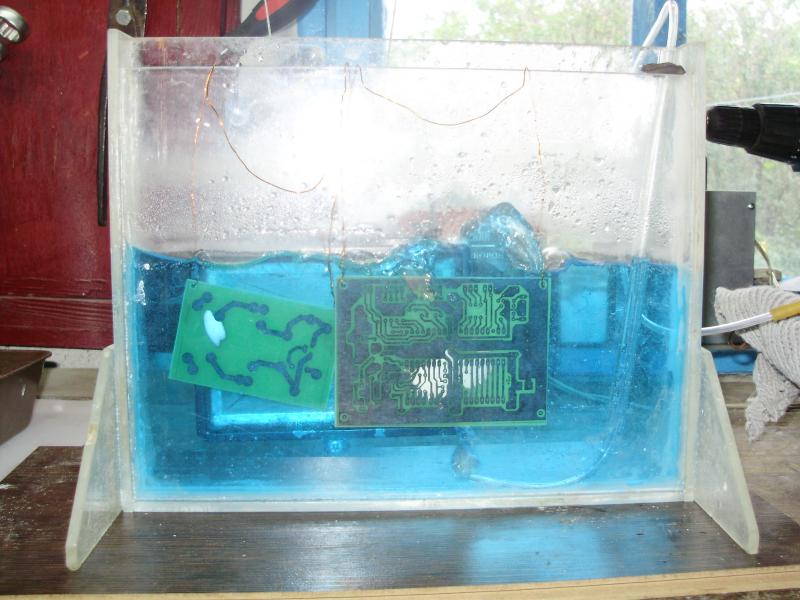

Травим и паяем. :D
Еще надо сделать платы термостата, датчика нагрузки ИБП, и по результатах тестов решить: использовать дежурное питание из ИБП или делать отдельный блок питания.
Fishh offline
Super puper Modder
Super puper Modder
Сообщения: 53
Зарегистрирован: 08 фев 2013 16:34
Откуда: Украина
Вернуться к началу
