MobilePC на базе ITX

[m-viktor offline]

Sblek, э-нет. Ноут, конечно, хорошо, но он:
1. почти не апгрейдится
2. просто не бывает той же мощи, что настольный ПК
3. там руки некуда приложить, практически (если только по мелочам)
4. сотимость за эквивалент настольного - гораздо выше
5. "охота - пуще неволи".
:wink: Так что автор, продолжай, очень интересно, что же получится...

Совершенно прав. У мну сейчас ноут SONY VAIO PCG-V505ACP 12" - всем хорош, но в случае замены комплектующих полная ЖО... видяшку на нем менял, на плате с видеопроцессором сетевой контроллер + заказ только на Ебае.

под АМД столь "упакованных" аналогов ITX я не нашел (780g/hd3200), даже если не получится использовать гибрид-слай, будет возможность нацепить внешнюю видяшку с помощью райзер-карты: http://images.google.com.ua/images?hl=r ... 20&ndsp=20

Единственным требованием (просьбой) остается использование стандартного 5" DVD - просьба моей половинки ))). Наш буковый привод ДВД диски не хо читать, а замена упирается в круглую копейку.

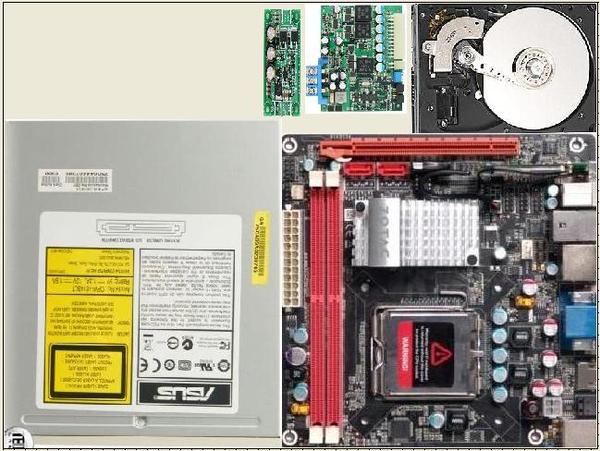

компоновка девайсов: MB ITX ZOTAC, HDD 2.5". Габариты 325x245mm

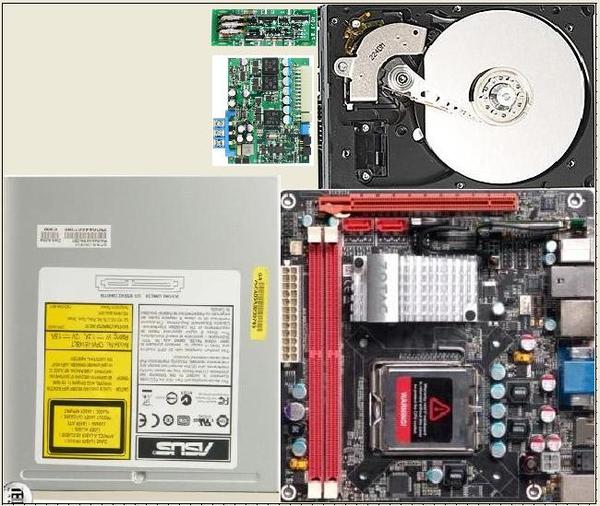

компоновка девайсов: MB ITX ZOTAC, HDD 3.5". Габариты 325х275мм

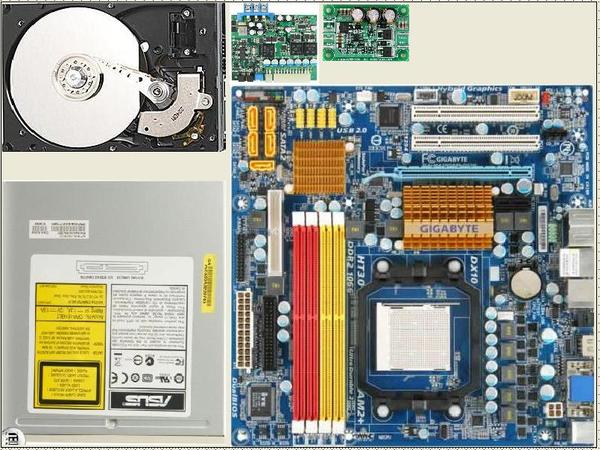

применение МАТХ фактора влечет за собой увеличение габаритов до 400х300mm.
При размерах TFT 17" 320x240mm на панели экрана будет рамка 40мм.
Для МАТХ выбрана мать GA-MA78GPM-DS2H под АМ2+ http://www.gigabyte.ru/products/mb/spec ... 2h_1x.html


В внешняя видяха будет подключаться через райзер карту (PCIx16) и располагаться НАД девайсами:
1-2 случае над винтом и БП
3 материнкой и PCI девайсом, подключаемым через райзер карту (PCI)

Остается замерить блок управления монитором.

[m-viktor offline]

Вспомниллся способ подключения в 8-ми битных игровых приставках, когда картридж с игрой вставлялся в слот сверху. Можно использовать такой вариант подключения для PCI устройств. При таком расположении материнки девайсы при необходимости можно "втыкать в зад" корпуса опять же через райзер карту. Считаю это еще одним плюсом использования МАТХ.

[m-viktor offline]

Существуют ли переходники с USB на PCI?
Поиск в гул ничего не дал (((

[J. A. offline]

М... Я тут кстати тоже сейчас делаю такой тонкопрофильный девайс. Только с тем условием, чтобы все штекеры в мать втыкались еще в корпусе, а наружу выходили единым пучком (надоел этот ежик, торчащий из корпуса)
280х410х70мм вышли размеры с полноразмерным БП и материнкой мАТХ
Больше всего портит картинку сидюк, конечно. Слишком уж он здоровый ::-D:

[m-viktor offline]

...чтобы все штекеры в мать втыкались еще в корпусе, а наружу выходили единым пучком (надоел этот ежик, торчащий из корпуса) ...

Не совсем понял что ты имеешь ввиду.
сделать запас, чтобы корпус накрывал раъемы на матери?

[philosopher offline]

m-viktor, J. A., вы случаем, не у меня идейку подглядели? ::-D:
У J. A. даже габариты корпуса почти совпадают с моими (260х430х74мм)...
m-viktor, гугл, безусловно рулит, но поиск по данному форуму сразу бы тебе показал, что тема с ризером, нашими с коллегой стараниями затерта и измусолена до безобразия! :D
http://forum.modding.ru/viewtopic.php?t=27092&start=75
Кроме того, зацени такую вот компановку:

И сразу, пока не забыл: какова потребляемая мощность твоей сборки и сможет ли её "прокормить" твой автомобильный пико-БП, при этом не сгорев? confused
А про "единый пучок" проводов, это, если я правельно понял, имеется ввиду отнесенная назад задняя стенка так, чтобы все провода, обычно "раскиданные" по всей задней панели, выходили в одном месте.

[m-viktor offline]

да , компоновка не дурна, но у меня чуть по другому будет. Есть ссыла на твою тему? по мощности еще не считал, пока не знаю, в крайнем случае поставлю 2 БП.

[m-viktor offline]

сори, нашел

[J. A. offline]

m-viktor, да, я оставил порядка четырех сантиметров на это дело. Все же ежик проводов, торчащий из слима - это как-то не гуд confused

philosopher, я взял корпус от девайса, которому несколько лет. Так что тут еще вопрос - кто с кого вдохновлялся :beer: . Меня просто куда больше забавляет засовывать комплектующие в те коробки, куда это не предусмотрено :wink: А сделать каркас с нуля - ну это скучно как-то.
У меня компоновка совсем другая, не как у тебя. Расположил все комплектующие так, что хвост питания АТХ и шлейфы будут сантиметров пять-шесть длиной ::-D: И винт\сидюк у меня полноразмерные.

[T-34 offline]

Только я не вкурил, с такими блоками питания,
что по проекту, комп должен, строго в авто
юзаться, так как по входному, там +12 вольт,
а монитор чем питать? Покупать повышающий
на 220? И, что это получается, одна коробка, к ней
ещё одна, а к этой коробке ещё одна? Да, уж весёлый
и мобильный компик получается. Главное "недорогой"...

[J. A. offline]

T-34, confused тебе не приходит в голову, что можно и монитор запитать от 12 вольт, отключив родной БП?

[T-34 offline]

Да можно что угодно, от чего угодно запитать,
можно и телек трубчатый на 12 вольт замостырить.
Только когда затык за затык цепляется, уже
начинаешь подумывать, а на хрена им боян.)))

[J. A. offline]

T-34, нахрена боян - это твоя ситуация. Все моники питаются от 9-12 вольт, каждый имеет свой БП. Нафига ставить повышающий с 12 до 220, чтобы потом БП моника понизил 220 до 12? У тебя башня вообще на месте, комрад? ::-D:

[T-34 offline]

Ты, не умничай, я сам решу какая у меня ситуация.
Парень на блоках, для автокомпов остановился,
где он эти 12 вольт найдёт, если из тачки комп вынесет?
Ещё один пребразователь для дома собирать?
У тебя глаза есть, сабж почитать? Мне, вообще,
пофигу, что он там затеял, просто не надо велик изобретать...

[J. A. offline]

T-34, жжошь ::-D: . Он их возьмет оттуда же, откуда их берут брендовые слимовые настольники - с внешнего небольшого бп.
