Снимаю гриф секретности: древний слим-кастом. Возвращение

[Dimagans offline]

philosopher с материнколй понятно, а вот видео как запитаеш, тоже мудрить будеш для компактности?

[Alcohol™ offline]

Разъём залить бы сверху для крепости проводов и для красоты.
А так прикольно возьму на заметку. :D

[philosopher offline]

Dimagans, с питанием видеокарты скорее всего поступлю аналогичным образом.
Alcohol™, корпус штекера, похоже, изготовлен из полиэтилена, во всяком случае пилится так же хреново. А к полиэтилену никакая смола не хочет прилипать. Заливать еще нежелательно и по той причине, что можно залить сами контакты внутри. О красоте особо заботиться нет смысла, т.к. все скроет нависающий прямо над гнездом вынесенный радиатор.

[Dimagans offline]

philosopher даёш корпус ну хотяб модель :shy:

[philosopher offline]

Модели корпуса не будет до тех пор, пока не появится рама, удерживающая все компоненты, которая точно будет позиционировать положение главным образом БП, ЖД и ОП. А до этого нужно еще решить вопрос с дата-кабелями.

[philosopher offline]

Решил заняться САТА-разъемами. На БитТехе наткнулся на способ изготовления корпусов штекеров из термоклея подкрашенного черными чернилами или просто из черного "карандаша" для термоклеевого пистолета. Мой отец, когда мне было лет 6-8, еще в глубоко советские времена, когда буйствовал дефицит на радиоэлектронные компоненты, отливал какой-то редкий штекер из эпоксидки, смешанной, кажется, с гипсом.
В моей ситуации термоклей не подходит, т.к. рядом с САТА на МП находится ЮМ, а прямо над штекером - радиатор видеокарты, отгороженный тонким стеклопластиковым кожухом. Так что буду использовать "семейный" способ :wink:

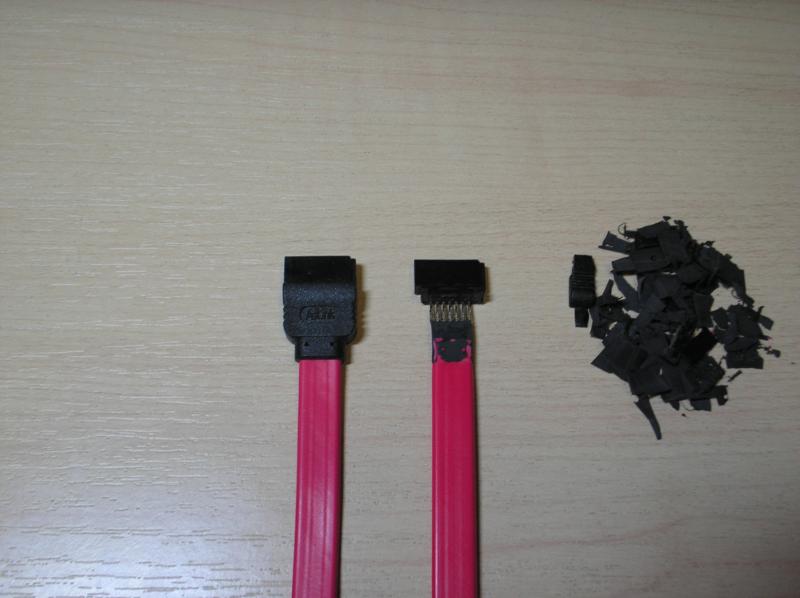

Для начала зачистил корпус штекера стандартного САТА-кабеля:

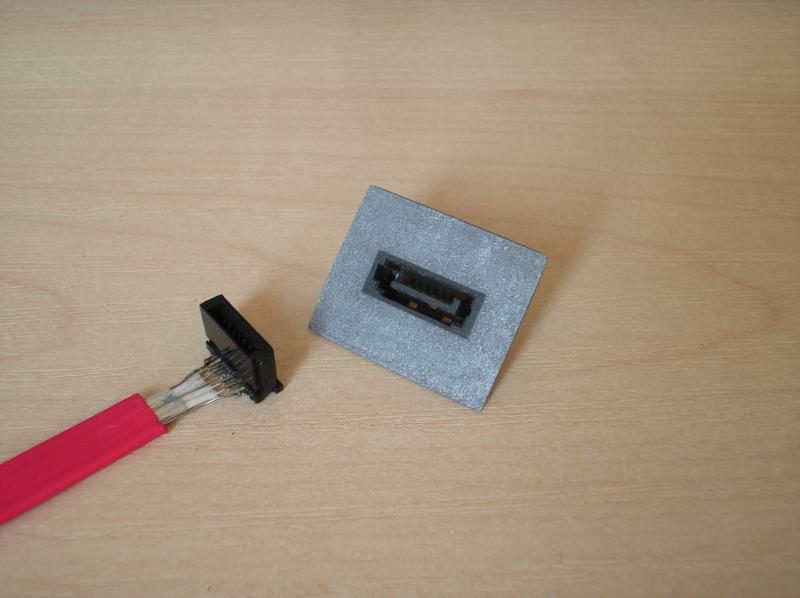

Помимо этого нужно подготовить площадку для ровной фиксации зачищенной части штекера для отливки нового корпуса. Вобщем. все ясно по фотам ниже:

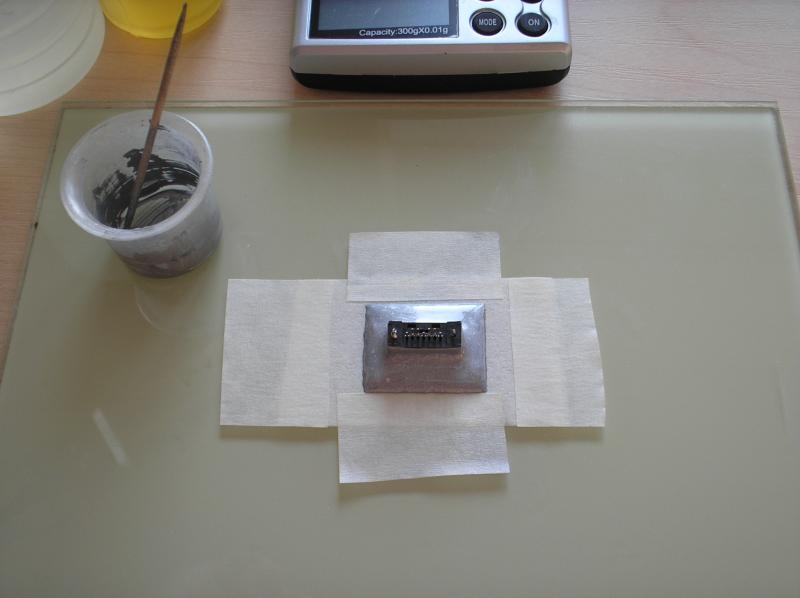

Выпаянное гнездо заливаю смесью из эпоксидной смолы, загущенной алюминиевой пудрой для меньшей текучести.

Площадка готова.

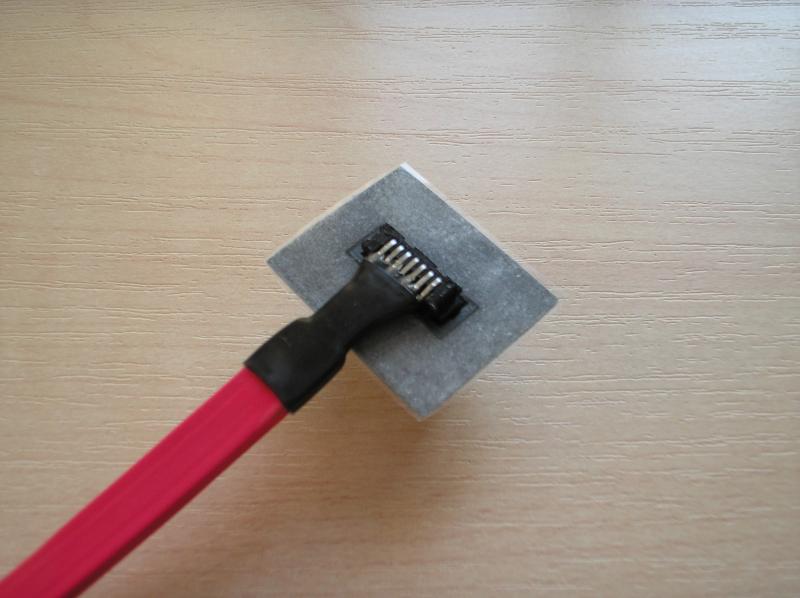

Чтобы исключить склеивание площадки с будущим штекером, наклеиваю на плоскость площадки скотч и вырезаю в нем прямоугольное отверстие.

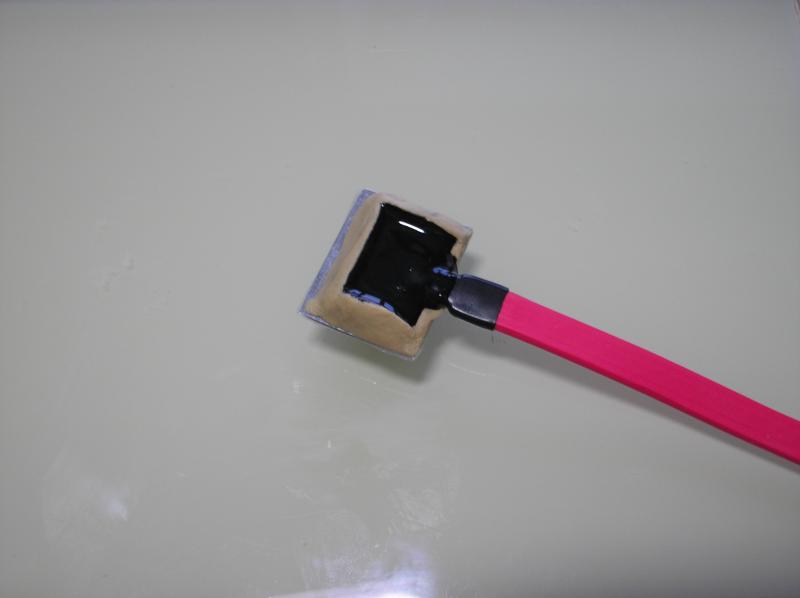

Все, теперь делаю отбортовку из пластелина на площадке и наливаю черной смолы, которая станет корпусом штекера. Для загущения этой порции, серебрянка не подойдет, т.к. может закоротить контакты, кроме того собъет черный цвет. Так что использую древесную муку. С ней эпоксидка легче шлифуется.

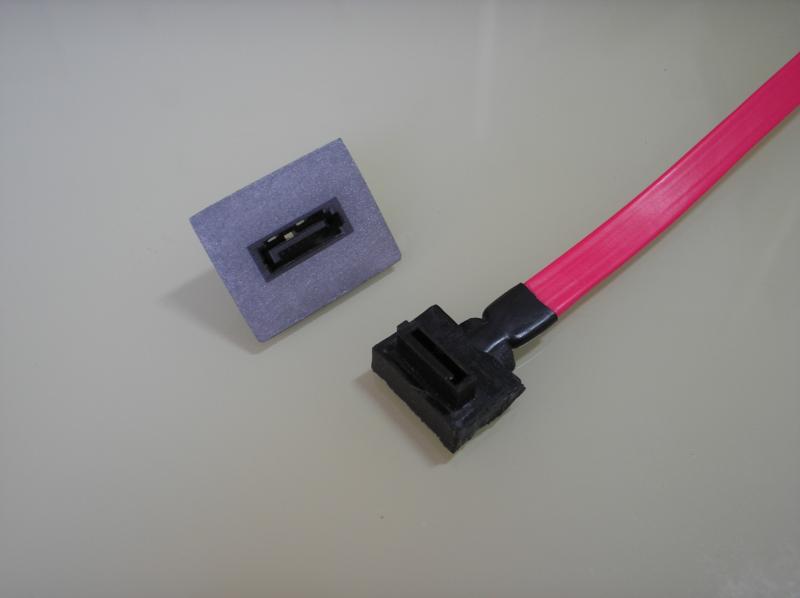

Вот такая сыромятная заготовка получилась:

Сточил все лишнее, пару раз брызнул акриловым лаком на внешнюю поверхность.

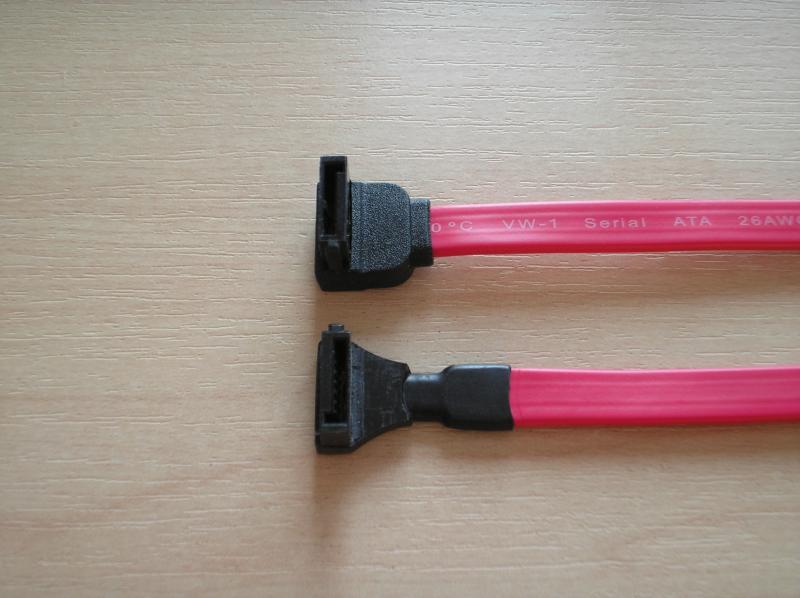

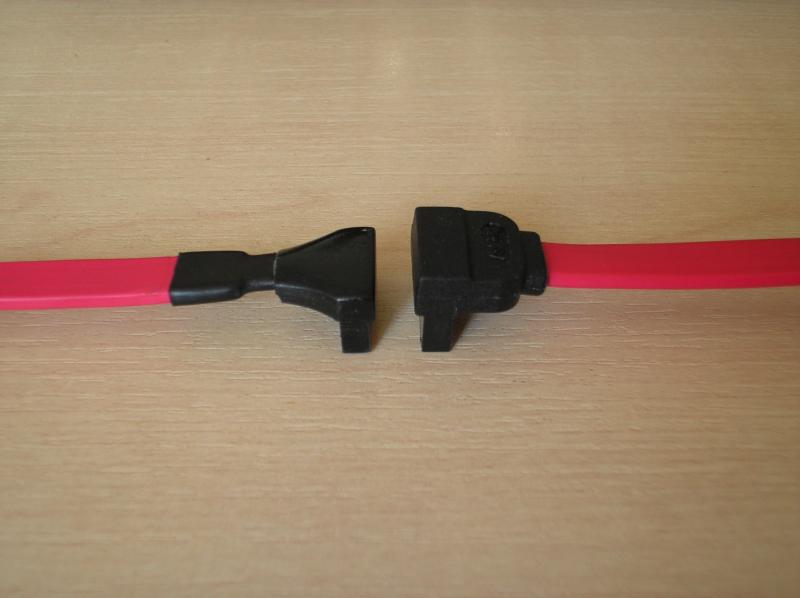

Ну вот, мало того, что получился довольно редкий "верхний" угловой штекер (если подсоединять этот кабель к нормально установленному в классическом системном блоке ЖД или ОП, провод будет торчать вверх), удалось так же отыграть 2,5мм в высоту. Теперь кожуху видеокарты ничего не будет мешать.

[BlackJack offline]

philosopher, ого себе выход из ситуации!.. gud Отличное решение..

[Шурика offline]

philosopher, ого! здорово! а расскажи, как ты сделал эпоксидку черной? а то я так и не понял....

[BlackJack offline]

Шурика, тонер от картриджа.. :)

[philosopher offline]

Шурика, уже описывал колорирование в теме "Франкенштейна". Эту черную смолу (которая, к слову, заканчивается уже) получил путем добавления к обычной - черного колера для краски, предварительно отстоянного, из которого слил всплывший глицерин - прозрачный, как слеза комсомолки.
Тонер для принтера добавлять не пробовал, нету у меня к нему доступа. Ни к пудрообразному от лазерника, ни к жидкому от струйника. Однако, думаю, оба сгодятся, как и чернила от "гелевой" ручки. Еще можно было зачернить сажей. Но у нас не продают, как и много другого полезного сырья.

[San Sanich offline]

Да уж, метод очень даже интересный!!! Возьму на заметку!!! :super:

[Skrytyi_Kachok offline]

Отличное решение. Видимо таким способом можно любые штекера привести к нужной форме. Для красивого раундинга пригодится.

[Квайкер offline]

Буржуев ты просто покорил :)

[Шурика offline]

да уж, на бит-техе народ просто вопит от восторга :wink: в том числе заслуженные "ветераны" форума. поздравляю, philosopher, отличный старт получился gud

[philosopher offline]

Спасибо redface Только вот дальше даже не знаю, чем радовать. Загвоздка в охлаждении ЮМ. Способа я вижу два: ставить массивный алюминиевый радиатор с выносом влево, где раньше были слоты PCI; либо пробовать припаять плоскую ТТ и на нее уже лепить очень низенький пластинчатый радиатор от однослотовой СО видеокарты.

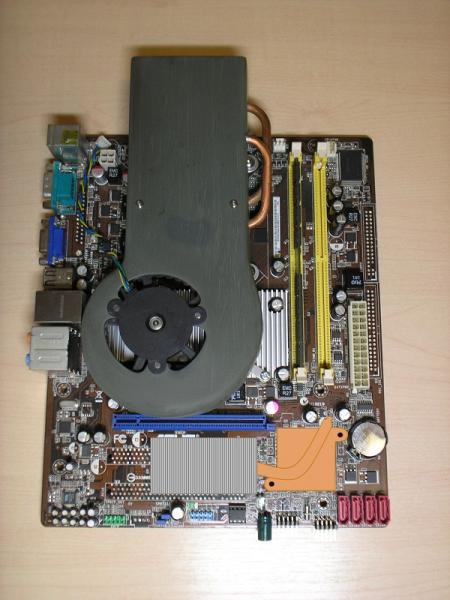

Склоняюсь ко второму варианту. Ну типа того:

Пропорции примерно соблюдены, чуть позже извлеку на свет Божий предпологаемые к установке части, сфотаю и выложу.
