"Энергоприбор"

[macarych offline]

А ну-ка ну-ка, о чем это вы, уважаемый?

(предвкушаю удовольствие от предстоящей дискуссии )))

[BootSector offline]

Если не секрет, а зачем столько пустующих зажимов? Использовали бы все, ну или отрезали бы лишнее. Так смотрится несколько неряшливо.

[macarych offline]

Честно говоря, не рассчитал, боялся что не хватит. Это только те, что пришли от БП, а уйдут на питание мамки, процессора и 4-х винтов(тут мне будет позволительно запитать каждый винт отдельным шлейфом, хотя может это и лишнее). В этом Чифтеке BPS-550c провода 19 AWG, приблизительно 1,3 кв. мм, в общем-то не тонкие. Ну вот и делал клеммный терминал с запасом.

Вероятно, более эстетично смотрелось бы если распределить провода равномерно, но не уверен что это было бы лучше, с моей точки зрения, практикующего электрика. Многожильные провода в таких клеммах надо бы зажимать с предварительно обжатыми на них гильзами, дабы предотвратить расползание в стороны от фиксирующего винта. Я ограничился тем что сделал плотную скрутку из такого количества проводов чтоб максимально заполнить отверстие, предотвратив тем самым расползание.

[Green_and_fat offline]

А ну-ка ну-ка, о чем это вы, уважаемый?

(предвкушаю удовольствие от предстоящей дискуссии )))

Ну это я утрировал, конечно. Не мог же человек в здравом уме налепить это на токопроводящий участок корпуса. Клеммы же на полностью диэлектрическом материале висят, да? Не рушьте, пожалуйста, мою веру в людей :)


Хотя бомбанёт оно тогда, когда провод в шинах немного обомнётся, а вы в это время захотите немножко поиграть.

Ну и и эта, чисто схемотехнически землю можно было бы и звездой организовать, т.е. всю чОрную косу в один наконечник и в шину, имеющую хороший контакт с корпусом, при этом всеми остальными частями БП от корпуса отвязать, всё наводок поменьше будет.

В любом случае проэкт эпичен X)

[macarych offline]

Клеммы же на полностью диэлектрическом материале висят, да?

Разумеется, на планке из ПВХ.

Хотя бомбанёт оно тогда, когда провод в шинах немного обомнётся, а вы в это время захотите немножко поиграть.

А вот тут разъясните пожалуйста, почему бомбанет-то? не вижу никаких причин для этого. Возможно я все же ошибаюсь, потому как эту схемотехнику представляю себе в самых общих чертах. Когда-то, когда я был высоким голубоглазым блондином, лет этак 35 назад, я был на короткой ноге с радиотехникой, но с той поры и радиотехника, в широком смысле, изменилась и я превратился в лысого дяденьку с пивным животиком )

[Green_and_fat offline]

Провода многожильные очень мягкие, даже облуженные, поэтому со временем имеет место быть небольшая потеря контакта. И даже незначительное увеличение сопротивления в контакте, скажем до 0.1 ома ведёт во время нагрузок (игры например) к падению напряжения на 1.5 - 2 вольта и локальному нагреву мощностью в 20-40 Ватт - это не шутка.
Опять же эти падения носят не постоянный характер (зависят от нагрузки), т.е. очень сильно нагружают силовую часть БП и вот тогда в один прекрасный момент...

[MLEX2008 offline]

:-)

[macarych offline]

Ага, теперь понятно, спасибо за разъяснения. Я, все же, думаю не бомбанет. По двум причинам: 1) самая крутая игра которая будет запускаться (женой) - Zuma, по моему десятилетней давности; 2) это будет 3-й БП переделанный подобным образом, без негативных последствий.
1-й БП сейчас в резерве, а работал здесь, года три приблизительно. 2-й работает в данный момент.




[Sonic-Chainik]

+1

Вопросы нубские, но всё же:
- колодки между собой изолированы?
- провода мягкие, для использования колодок их необходимо обжимать наконечниками. или придётся постоянно подтягивать винты.

[macarych offline]

Изолированны.
Такая конструкция:


необходимо обжимать наконечниками

Вероятно я так и сделаю или пропаяю.

[macarych offline]

По наводке -ALS- в этой теме, прикупил две "крутилки" на два основных 130 mm-ых вентилятора.



Будут стоять в паре с вольтметром М 5-2, для контроля.

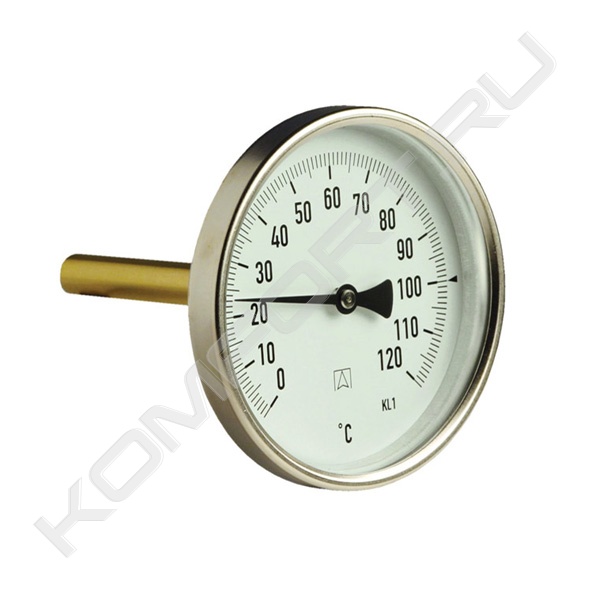

И возможно вот такой термометр



если найду, потому что под руками только со шкалой до +400.

[macarych offline]

Прислушался к справедливой критике и исправил, в меру своих возможностей.




[macarych offline]

Будет примерно так. Часы - под вопросом. И термометр то же, единственный вариант - спрятать цифровой дисплейчик в корпус светильника подсветки.

Без имени-2.jpg

[Green_and_fat offline]

И что касаемо регулировки крутиляторов - лучше приложенной ниже схемы просто не существует, потому что регулятор на линейном стабилизаторе во первых никогда не выдаст на вентилятор полные 12 вольт (10.8 в лучшем случае) во вторых будет нагреваться по мере уменьшения напряжения на вентиляторе и в третьих (если не предусмотрен дополнительный резистор последовательно переменному) вентилятор будет останавливаться задолго до достижения переменником нижнего положения.

[BootSector offline]

Что касается дизайна передней панели, предыдущий более-менее финальный вариант мне в целом нравился больше.



Вот поставить бы туда эти небольшие парные амперметры вместо двух крупных приборов, и было бы вообще хорошо. Пока на фотографиях всё смотрится неряшливо, надо хотя бы отчистить полностью лохмотья старой краски.
